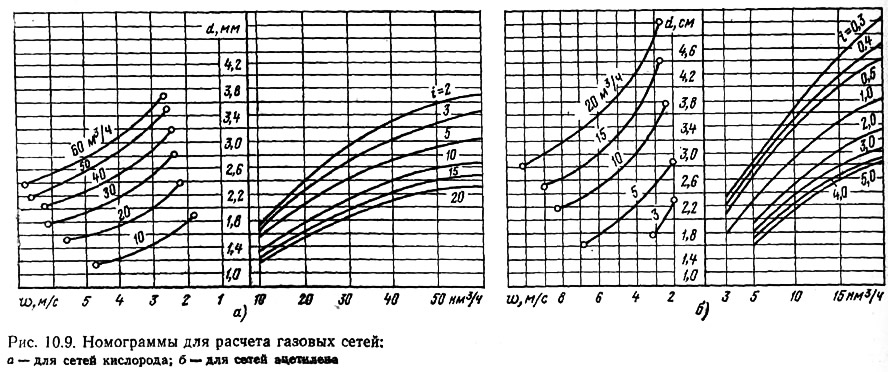

Расчет газовых сетей при централизованной системе может производиться по номограммам (рис. 10.9). Исходными данными для расчета являются расход кислорода (или ацетилена) и длина трубопроводов кислорода (ацетилена). По этим исходным данным определяют: приведенную длину участка lп=1,3l; падение давления в линии, принимаемое в зависимости от длины участка в пределах: для кислорода Δр=5÷10 кПа; для ацетилена Δр=1÷5 кПа; гидравлический уклон i=Δр/lп (кПа/м).
Затем, зная расход и гидравлический уклон, находят по номограммам диаметр кислородопровода или эцетиленопровода и скорость газа в трубопроводе. Скорость газа в разводках в пересчете на среднюю расчетную производительность станции должна составлять 2,5 м/с.
По условиям взрывобезопасиости диаметр ацетиленопровода не должен превышать 50 мм. Исходя из этого условия в случае необходимости прокладывают две параллельные ацетиленовые разводки. При выборе толщины стенки трубопроводов разводки необходимо учитывать, что по условиям монтажной прочности толщина стенки должна быть не менее 2 мм. Расчет толщины стенки трубопроводов производить не следует, так как расчетная толщина стенки всегда будет менее этой величины.
Пример расчета кислородопровода — по номограмме рис. 10.9.
Длина кислородопровода составляет 450 м;
расход кислорода 25 м3/ч;
приведенная длина lп=1,3х450=585 м;
падение давления в линии принимается Δр=10 кПа;
гидравлический уклон i=1000/585=1,73, принимается i=2.
Согласно номограмме при расходе кислорода 25 м3/ч диаметр трубопровода составляет 26 мм, скорость газа 2,5 м/с.
Прокладка газопровода к потребителям производится по месту с учетом наикратчайшего расстояния между станцией и потребителем газа. Для предотвращения замерзания конденсата в трубах в зимних условиях рекомендуется совместная укладка сопровождающего горячего трубопровода.

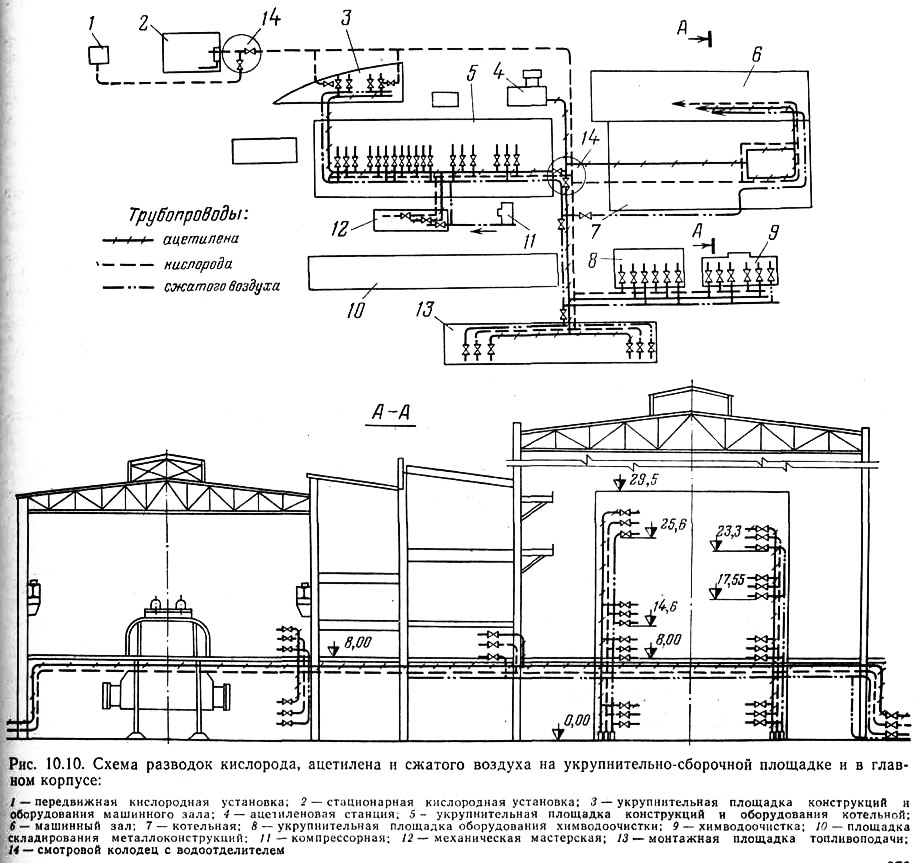

Схема разводок кислорода, ацетилена и сжатого воздуха на укрупнительно-сборочной площадке и в главном корпусе показана на рис. 10.10.
Расчет потребности в кислородных баллонах производится в зависимости от наличия на площадке кислородной станции.
При наличии кислородной установки и разводок кислорода от раздаточных станций количество баллонов в смену (7 ч) составляет:

где Бк — количество баллонов, шт.; К — среднечасовой расход кислорода, м3/ч; 150 — давление газа в баллоне, кгс/см2; 0,04 — емкость баллона, м3.
Запас баллонов, необходимый для перезарядки наполнительной рампы в смену максимального потребления, составляет:

где Бзап — запас баллонов для перезарядки, шт.; Вп — производительность кислородной установки, м3/смену; β — коэффициент, характеризующий распределение объема выполняемых работ по сменам (при односменной работе (β=3; при двухсменной работе с выполнением 67% объема работ в первую смену и 33% во вторую (β=2; при двухсменной работе с равным выполнением объема работ каждой сменой (β=1,5; при трехсменной работе β=1).
Количество баллонов, выдаваемых в смену со склада для снабжения разных участков строительства, не имеющих кислородной сети, Бскл с учетом задержки возврата баллонов, принимаемое с коэффициентом 2, составляет:

Резерв баллонов Брезерв определяется из выражения:

где t — интервал перезарядки рампы, определяемый по формуле:

где m — число зарядов в час; шт.; Е — емкость рампы, баллонов.
Общее количество баллонов Б составляет:

При завозе кислорода в баллонах со стороны, т. е. при отсутствии на площадке строительства кислородной установки, необходимое количество баллонов определяется из следующего расчета: расход баллонов кислорода в смену максимального потребления кислорода с отдачей из баллонов 80% кислорода составляет:

Запас баллонов для перезарядки, а также для хранения на складе определяется из выражения:

где n — коэффициент запаса баллонов в смену (при односменной работе n=2; при двухсменной и трехсменной работе n=1).
