В подготовительный период выполняются все подготовительные работы на площадке, необходимые для начала основных работ, а также сооружаются жилые и культурно-бытовые объекты в объеме, предусмотренном проектом организации строительства.
В основной период, до ввода первого блока, заканчиваются работы на стройбазе, а также выполняются строительно-монтажные, тепломонтажные и электромонтажные работы в объеме утвержденного пускового комплекса первого агрегата. В этот же период обеспечивается задел для сооружения следующих агрегатов и заканчивается строительство жилья и культурно-бытовых объектов для строителей и монтажников, а также сооружается требуемая часть жилого фонда для эксплуатационного персонала. В период ввода последующих блоков полностью завершается строительство всех промышленных объектов электростанции и поселка эксплуатационных кадров, монтируются и сдаются в эксплуатацию все остальные агрегаты электростанции. В завершающий этап основного периода строительства должны быть закончены наладочные работы по последнему блоку и демонтированы временные сооружения и механизмы. На этом этапе также осуществляется благоустройство территории электростанции и жилого поселка.
Технологическими факторами, определяющими минимальную продолжительность строительства, являются возможность создания необходимого фронта работ, обеспеченность интенсивности выполнения отдельных видов работ (земляные, бетонные и т. д.), технологическая последовательность, степень совмещения и взаимоувязка работ.
В пределах принимаемой в настоящее время в проектах продолжительности строительства тепловых электростанций до пуска первых агрегатов фронт работ по электростанции в целом обеспечивается путем параллельного возведения всех основных сооружений электростанции.
Технологическая продолжительность строительства тепловой электростанции определяется обычно ее наиболее сложным и трудоемким сооружением — главным корпусом. Применяемые скоростные методы строительства главного корпуса обеспечивают широкое совмещение отдельных строительных работ, что значительно сокращает продолжительность его строительства.
Общая продолжительность строительства тепловой электростанции, мес, определена по формуле
где Тп — продолжительность подготовительного периода (6—12 мес); Ггл.корп — продолжительность строительства главного корпуса до ввода первого блока, мес; n — количество вводимых блоков; τ — шаг ввода блоков, мес; b — время наладочных работ последнего блока.
На основании норм продолжительности строительства тепловых электростанций разрабатываются календарные графики строительства ТЭС. Нормы продолжительности сооружения тепловых электростанций разработаны с учетом широкого внедрения передовых методов строительства, предусматривающих массовое применение конструкций заводского изготовления передвижных и сборно-разборных временных сооружений в целях сокращения продолжительности подготовительного периода. Нормы утверждены Госстроем СССР и Госпланом СССР 29.12.1979 г., № 268/206 (СН 440-79) для определения продолжительности строительства, сроков ввода в действие объектов и основных фондов, размера задела на планируемый период. Нормы должны использоваться для определения объемов капитальных вложений и строительно-монтажных работ. В нормы включены (в месяцах от начала строительства) продолжительность внутри площадочного подготовительного периода, начало и конец передачи оборудования в монтаж, продолжительность монтажа оборудования с указанием сроков его начала и окончания, включая индивидуальное опробование, а также нарастающим итогом по кварталам задел по объему капитальных вложений и строительно-монтажных работ, стоимость основных фондов по вводимым пусковым комплексам или очередям, задел по объему капитальных вложений и строительно-монтажных работ за вычетом ввода в действие основных фондов. Нормы задела применяются для определения срока окончания строительства ТЭС, если начало строительства предусматривается не с первого квартала планируемого года, срока ввода в действие блоков, очередей, пусковых комплексов и основных фондов, а также технологической готовности задельных объектов (табл. 8.13).
В нормы не включено время на строительство в подготовительный период внеплощадочных зданий, сооружений и коммуникаций, предназначенных для инженерного и транспортного обеспечения строительства ТЭС, время на выполнение внутриплощадочных специальных работ по подготовке оснований под здания и сооружения (намыв территории, выторфовывание, глубинное водопонижение, устройство специального дренажа, закрепление грунтов, устройство сложных свайных оснований), а также время на перенос зданий и сооружений с площадки застройки.
Наибольшая продолжительность строительства (переноса) одного из указанных зданий и сооружений или время выполнения одной из внутриплощадочных специальных работ, определенные на основе соответствующих норм, рассчитываются с коэффициентом совмещения 0,5 к норме продолжительности строительства объекта.
При измененной продолжительности строительства объем капитальных вложений в процентах от сметной стоимости определяется для первого года равным А/Ку, для второго года А/Ку(Ку—1)+B/Kу(2—Ку), на последующие годы — в соответствии с проектом организации строительства; здесь А и В — установленные нормами объемы капитальных вложений (строительно-монтажных работ) на первый и второй годы строительства в процентах от сметной стоимости объекта, Ку — коэффициент удлинения срока строительства.
Продолжительность сооружения подъездных железных дорог протяженностью менее 30 км определяется по формуле:
где Т — продолжительность строительства железной дороги, мес; К — коэффициент, принимаемый для равнинной местности 3,8, холмистой местности — 4,9 и горной — 6,0; L — протяженность дороги, км. Средняя удельная профильная кубатура земляных работ по главному пути в тыс. м3 на 1 км для районов с преобладающим рельефом составит: равнинным — 15—20; холмистым — 20—40; горным — свыше 40.
Продолжительность строительства воздушных линий электропередачи по нормам СН 440-79 составляет: напряжением 35 кВ (одно- и двухцепные) протяженностью до 20 км — 3 мес, до 40 км — 4 мес, более 40 км — 7 мес; напряжением 110—150 кВ, протяженностью до 100 км — 6 мес (одноцепные) и 7 мес (двухцепные); напряжением 220 кВ, протяженностью до 150 км одноцепные — 8 мес, двухцепные — 9 мес.
Продолжительность строительства подстанций напряжением 110/10 кВ с одним или двумя трансформаторами мощностью до 2500 кВ·А (включительно) составляет 2 мес, напряжением 110/35/10 кВ (комплектные) с общими или двумя трансформаторами мощностью каждого до 25000 кВ·А (включительно) — 2 мес, напряжением 110—150/35/6·10 кВ с одним или двумя трансформаторами мощностью до 40000 кВ·А (включительно) — 9 мес; напряжением 220/110/6—10 кВ (комплектные) с одним или двумя трансформаторами мощностью до 125000 кВ·А—7 мес.
Ниже приведен пример определения продолжительности строительства КЭС мощностью 2400 АШт с 8 блоками по 300 МВт. Распределение капитальных вложений по годам в соответствии с нормами СН 440-79 составляет: первый год A=7%, второй год B=31 %, продолжительность строительства 70 мес. КЭС расположена от железной дороги на расстоянии 25 км; протяженность ЛЭП напряжением ПО кВ до линии примыкания определилась в 35 км, в месте примыкания с линией требуется построить электроподстанцию 220/110 кВ с одним трансформатором мощностью 40000 кВ·А.
Продолжительность строительства магистральных линий: для подъездного железнодорожного пути Т=4,9√25=24,5 мес; для ЛЭП — 6 мес и подстанции — 7 мес.
Общая продолжительность строительства КЭС мощностью 2400 МВт с учетом наибольшей продолжительности сооружения (железной дороги) будет 70+0,5х24,5=82,25 мес. Скорректированное распределение капитальных вложений с учетом коэффициента удлинения строительства Ку=82,25/70=1,18 будет: на первый год — 7/1,18=6,00%, на второй год — 7/1,18(1,18—1,0)+31/1,18(2—1,18)=22,5%.
В нормы продолжительности строительства включено время, необходимое для комплексного опробования оборудования, но не входит время, необходимое для освоения проектной мощности объекта (очереди, пускового комплекса, установки, сооружения).
В основу разработки норм продолжительности строительства тепловых электростанций положены типовые проекты электростанций закрытого типа, работающих на твердом топливе и расположенных в европейской части СССР. Продолжительность строительства ТЭС, возводимых в северных районах страны и местностях, приравниваемых к ним, устанавливается с применением коэффициентов, приведенных в СН 440-79.
Продолжительность строительства ТЭС, мощность которых отличается от приведенных в нормах и находится в интервале между ними, определяется методом интерполяции, а за пределами максимальных или минимальных значений — методом экстраполяции исходя из того, что на каждый процент изменения мощности продолжительность строительства объекта изменяется на 0,3%.
Приведенные нормы не распространяются на электростанции, возводимые в горных местностях с высотой над уровнем моря 1500 м и более. Продолжительность строительства таких объектов устанавливается проектом организации строительства.
Факторы, влияющие на продолжительность строительства. Укрупнение единичной мощности блоков и единичной мощности электростанций, а также совершенствование проектных решений привело к уменьшению массы конструкции на 1 кВт установленной мощности со 195 кг в 1948—1954 гг. до 80 кг в 1965—1975 гг., соответственно на 1 м3 здания — со 165 до 105 кг.
В настоящее время для сооружения практически всех КЭС и ТЭЦ используются строительные конструкции заводского изготовления, что приводит к значительному уменьшению изготовления сборных железобетонных конструкций на строительных площадках. Трудозатраты на 1 кВт установленной мощности уменьшились с 13,2 чел-дня в 1960 г. до 3,88 чел-дня в 1970 г. К 1980 г. удельные трудозатраты рабочих основного производства на передеэмх строительствах ТЭС составили 1,5 чел-дня на 1 кВт установленной мощности.
Особое место в сокращении продолжительности строительства занимают объем работ и продолжительность возведения всех временных зданий, сооружений и коммуникаций. Норма продолжительности подготовительного периода от 6 до 12 мес обязывает выполнять временные здания, сооружения и коммуникации из конструкций полного заводского исполнения, с тем чтобы на площадке строительства ТЭС осуществлялась только сборка.

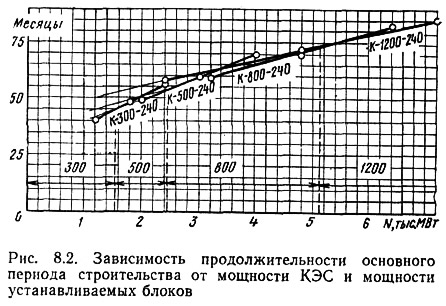

С увеличением единичной мощности блоков с 300 до 1200 МВт и одновременным увеличением мощности ТЭС в 4 раза (с 1800 до 7200 МВт) продолжительность строительства возрастает с 50 до 88 мес — всего в 1,8 раза (рис. 8.2).
Другим фактором, определяющим продолжительность строительства, является производительность труда, которая планируется и учитывается через выработку. Ниже приведены данные о средней выработке на строительствах Минэнерго СССР на одного работающего основного производства в рублях.

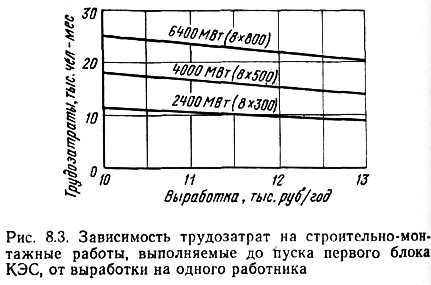

С повышением выработки на одного работающего уменьшаются трудозатраты на строительно-монтажные работы. На рис. 8.3 показана зависимость между выработкой и трудозатратами на строительно-монтажные работы до пуска первого блока КЭС разной мощности.
Продолжительность строительства пропорциональна объему подлежащих выполнению работ и обратно пропорциональна произведению производительности труда на количество занятых на строительстве рабочих.
Объем работ и индустриальность принятых решений предопределены проектом электростанции, а уровень организации и механизации строительно-монтажных работ — проектом организации строительства. Индустриальность сооружений ТЭС, уровень организации и механизации строительно-монтажных работ, заложенные в проектах, предопределяют уровень производительности труда и обеспечивают его повышение не ниже предусмотренного директивами. Поэтому при прочих равных условиях изменение продолжительности строительства зависит в основном от изменения количества строительно-монтажных рабочих. Рост численности рабочих на строительстве в определенной степени предопределяется вводом жилой площади, что в свою очередь зависит от количества рабочих, занятых на строительстве жилья.

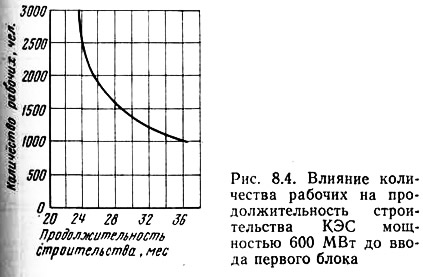

С разворотом работ по строительству основных сооружений численность рабочих на жилищном строительстве практически растет очень медленно, так как всех вновь поступающих стараются направлять на промышленное строительство. Это в какой-то степени сдерживает темпы наращивания максимального числа рабочих. С другой стороны, доля времени рабочих, работающих на строительстве жилпоселка, с увеличением максимального количества рабочих на строительстве ТЭС резко возрастает, так как объем строительства жилпоселка возрастает пропорционально увеличению максимума численности рабочих, занятых на сооружении ТЭС. Поэтому продолжительность строительства изменяется не прямо пропорционально увеличению максимального количества рабочих, находящихся на строительстве ТЭС, а по кривой рис. 8.4, из которого видно, что продолжительность строительства КЭС мощностью 600 МВт до ввода первого блока уменьшается на 8,5 мес при увеличении численности рабочих с 1 до 1,5 тыс. чел и на 3 мес при увеличении с 1,5 до 2 тыс. чел.
Таким образом, для обычных условий строительства тепловых электростанций увеличение численности рабочих, занятых на строительно-монтажных работах и в подсобных производствах, является эффективным средством сокращения продолжительности строительства в определенных, ограниченных пределах. Сокращение продолжительности строительства каждой конкретной станции определяется, во-первых, экономической целесообразностью увеличения максимального количества рабочих, а во-вторых, — технологическими факторами (достаточностью фронта работ, степенью поточности и т. д.), предопределяющими возможность рационального их использования.
