Классификация причальных сооружений

Под общим понятием морское или речное гидротехническое сооружение подразумевается объект, рассчитанный на взаимодействие с водной средой в разнообразии ее состояний (соленость воды, значительное ветровое волнение, приливные явления, паводки, ледовые воздействия и др.).

Гидротехническое сооружение, предназначенное для обеспечения стоянки около него судна на швартовах, называется причальным сооружением. Причальные сооружения образуют причальный фронт для стоянки судов, выполнения перегрузочных работ, снабжения, отстоя и других операций. Причальная линия отображает плановую конфигурацию расположения причальных сооружений в причальном фронте. Причалом называется участок причальной линии, отведенный для обслуживания одного судна определенных размерений (габаритной длины и осадки в грузу).

Причальные сооружения классифицируются по назначению, расположению в плане, типу конструкций, материалу изготовления, способу строительства.

По эксплуатационному назначению причальные сооружения специализируются в зависимости от рода перерабатываемых грузов, направления грузопотока, типа и размерений швартующихся судов и других специальных факторов.

По расположению в плане причальные сооружения могут быть разделены на набережные, пирсы, плавучие и рейдовые причалы.


Набережными называются причальные сооружения, сопрягающие берег с акваторией фронтально линии уреза воды. Набережная стенка представляет собой конструкцию в виде сплошной подпорной стенки. Сквозная, или эстакадная, набережная — это безраспорное сооружение, сопрягаемое с берегом при помощи отдельно стоящих опор (свай, свай-оболочек). При возведении набережных требуется выполнение сравнительно небольших объемов строительных работ, имеется возможность применения метода поточного строительства, облегчается маневрирование судов технического и специального флота строителей. Значительные тыловые территории за набережными могут быть использованы для временных сооружений строителей.

Пирсы — это причальные сооружения с двусторонним доступом для судов, выступающие с берега в акваторию под углом, по отношению к урезу воды часто прямым. Пирсовая система требует меньшего удельного объема дноуглубительных работ из расчета на причал. Корневые части пирсов примыкают к участкам берега, на которых затруднено расположение временных сооружений строителей из-за отсутствия тыловых территорий.

Плавучие причалы применяют при значительных колебаниях уровня ливных морей, паводковых и ливневых колебаниях рек, недостаточных глубинах у стационарных причалов порта как временные для переработки эпизодического грузопотока и легко убираемые при ледоходах.

Рейдовые причалы устраивают на значительных глубинах защищенных и недостаточно защищенных от волнения акваторий порта, а также на открытых рейдах.


Способы производства работ при возведении причальных сооружений можно классифицировать по важнейшему признаку — степени использования акватории и берега.

Строительство причалов может производиться с воды, с берега, на берегу, комбинированным способом.

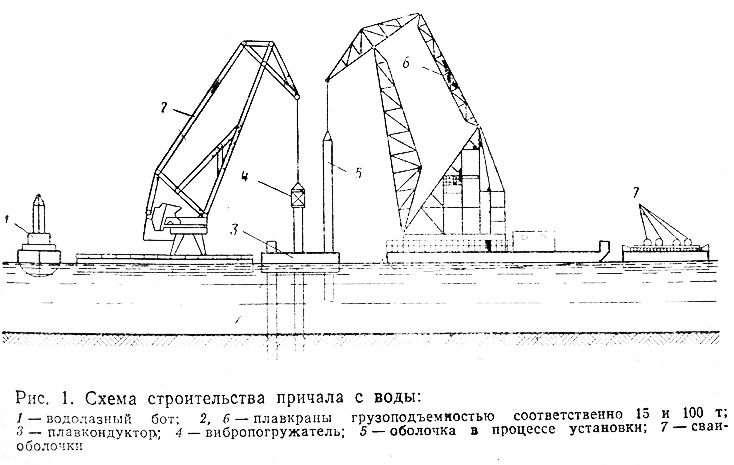

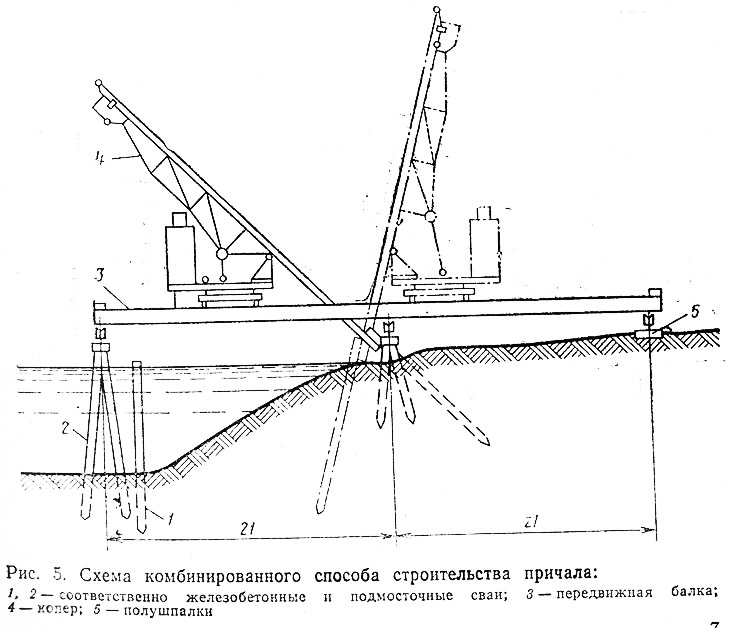

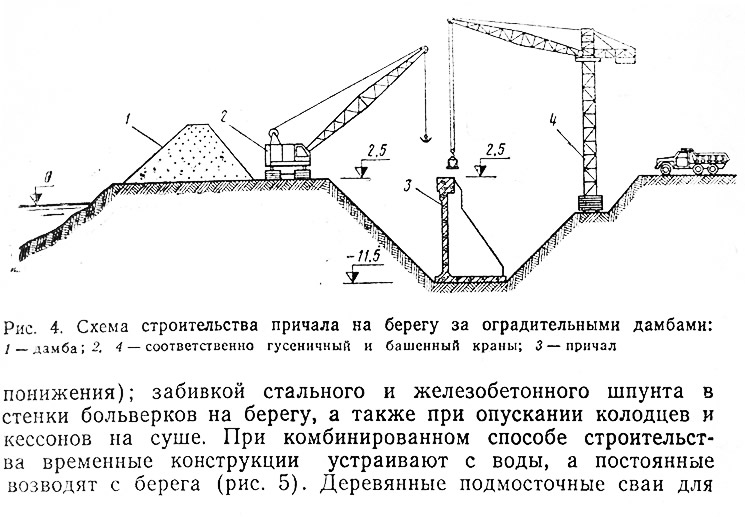

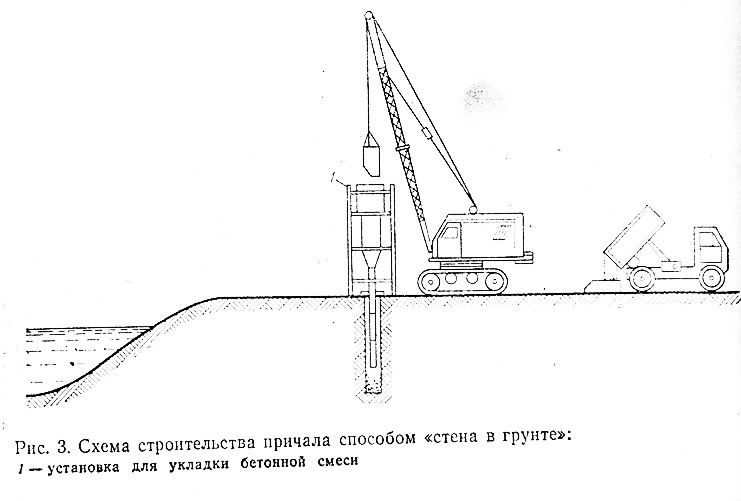

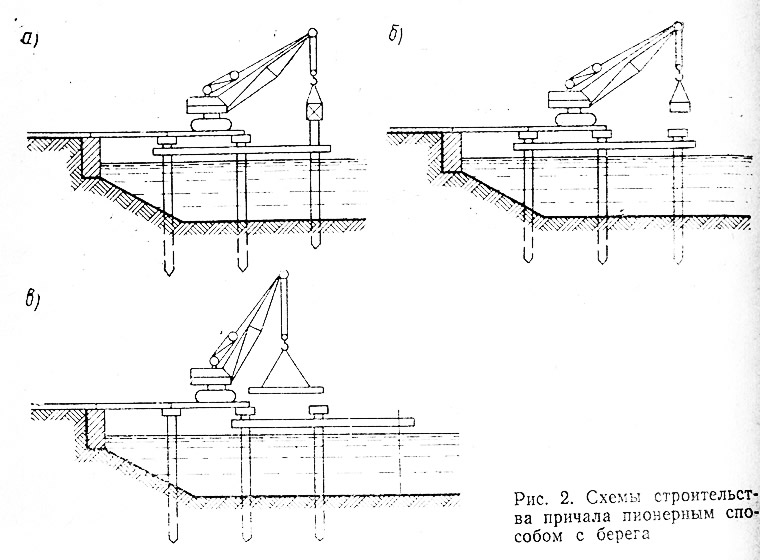

При строительстве с воды (рис. 1) применяют плавучие средства. Строительство с берега или на берегу выполняют без участия плавсредств. Строительство с берега может производиться пионерным способом (рис. 2, а—в), применяемым для пирсовых конструкций. Примерами строительства на берегу являются способы: «стена в грунте» (рис. 3); за временными земляными дамбами (рис. 4); шпунтовыми и другими видами перемычек (иногда требующими проведения водоотлива или водопонижения); забивкой стального и железобетонного шпунта в стенки больверков на берегу, а также при опускании колодцев и кессонов на суше. При комбинированном способе строительства временные конструкции устраивают с воды, а постоянные возводят с берега (рис. 5). Деревянные подмосточные сваи для устройства на них нитки рельсового пути под катучую металлическую тележку забивают плавучим копром. Железобетонные сваи основной конструкции погружают при помощи копра, установленного на катучей тележке.

Любой из этих способов требует в заключительной фазе строительства работы дноуглубительных снарядов для образования необходимых глубин на подходных к причалам акваториях и каналах.
