Способ транспортирования бетонной смеси к месту ее укладки выбирают с учетом расстояния строительной площадки от завода, вида бетонируемого сооружения, наличия транспортных средств и механизмов, свойств бетонной смеси.
В этот технологический процесс входят следующие операции: загрузка бетонной смеси в транспортные средства из бункера бетоносмеоительной установки; перевозка ее на объект; перегрузка в раздаточные емкости (бадьи или бункера); подача и распределение в блоке бетонирования. Блоком бетонирования называют подготовленную к укладке бетона конструкцию или ее часть с установленной опалубкой, смонтированной арматурой и закладными деталями.
Стоимость перевозки составляет в среднем до 20% от общей стоимости бетона, уложенного в дело. Неоднократные перегрузки бетонной смеси при транспортировании ухудшают ее качество и увеличивают стоимость перевозки. По этим причинам следует отдавать предпочтение способам перевозки смеси с минимальным числом перегрузок.
У бетонной смеси уже в течение первых часов после ее приготовления снижается подвижность, она схватывается; поэтому время ее транспортирования должно быть строго ограниченным. Предельно допустимую продолжительность перевозки определяют опытным путем. К моменту укладки бетонная смесь должна иметь заданную подвижность, в ней не должен начинаться процесс схватывания. Время транспортирования зависит от вида цемента и температуры бетонной смеси. Для бетонных смесей на портландцементе это время колеблется в значительных пределах:
Наибольшее расстояние перевозки бетонной смеси зависит от допустимого времени нахождения ее в пути, состояния дорог и средней скорости транспортных средств. При наличии дорог с твердым покрытием расстояние достигает 30—35 км, для грунтовых дорог — 15—18 км.
Во время перевозки бетонной смеси следует принимать меры против ее расслоения, избегать потерь цементного молока и раствора, защищать ее от атмосферных осадков, воздействия ветра, солнечных лучей, а зимой — от быстрого охлаждения и замерзания. Для правильно организованной перевозки применяют специальные транспортные средства с увеличенными скоростями, сокращают время нахождения смеси под разгрузкой.
Способы транспортирования бетонной смеси подразделяют на порционные (цикличные), непрерывные и комбинированные.
Порционное транспортирование смеси выполняют в две очереди. Первой очередью считают перевозку смеси от бетоносмесительного завода (установки) к месту укладки. Для этой цели используют автосамосвалы, бетоновозы, вагонетки, а также бадьи и бункера, устанавливаемые на бортовые автомашины или железнодорожные платформы.
Во вторую очередь смесь в блок бетонирования подают, т. е. перемещают ее, вертикально или горизонтально с помощью кранов, подъемников, лотков, бетоноукладчиков и т. п. Порционный способ широко применяют во всех областях строительства.
Непрерывный способ транспортирования смеси заключается в перемещении ее непосредственно от места изготовления к месту укладки на транспортерах или по трубопроводам. Этот способ применяют при малых расстояниях между бетоноомесительной установкой и бетонируемым сооружением (например, в гидротехническом строительстве).
При комбинированном способе сочетают порционное перемещение смеси от бетоносмесительного завода на объект с последующей непрерывной ее подачей в блок бетонирования транспортерами или по трубопроводам. Транспортные средства и устройства для перемещения смеси называют технологическим транспортом.
Четкой организации перевозок бетонной смеси можно достичь с помощью электронно-вычислительной техники и автоматизированных систем управления (АСУ). В последние годы в районах сосредоточенного строительства и на крупных стройках успешно действуют системы «АСУ — бетон», использующие оптимальные схемы перевозок и предусматривающие поставку смеси на объект по четкому часовому графику.
Для обеспечения своевременной приемки бетонной смеси на объекте с последующей укладкой ее в дело производительность механизмов по подаче и распределению смеси в блоках бетонирования (кран, бетоноукладчик) должна быть на 10—15% выше суммарной производительности транспортных средств. Этот резерв производительности укладочных механизмов необходим для исключения простоев бетоновозов со смесью под разгрузкой.
В настоящее время широко практикуются перевозки бетонной смеси автотранспортом. При этом более 90% товарного бетона, перевозимого автомобилями, приходится на автосамосвалы общего назначения (ЗИЛ-655, МАЗ-205 и др.). Вместе с тем способ перевозки бетонной смеси в автосамосвалах имеет существенные недостатки: их кузова мало приспособлены для этой цели. В результате часть смеси теряется в пути (выплескивается при движении по плохим дорогам и при спуске в котлованы, вытекает в щели заднего борта). Эти потери достигают 1—2%. При разгрузки кузова приходится очищать вручную, бетонная смесь в них расслаивается, летом она теряет воду, а зимой быстро охлаждается.

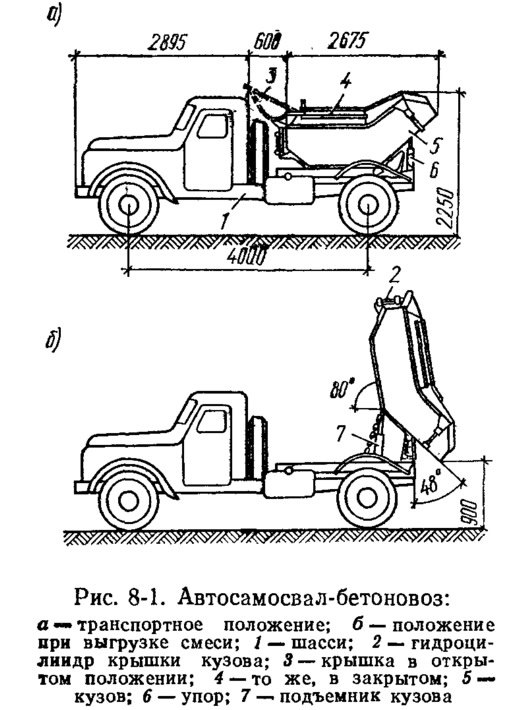

Модернизация кузовов автосамосвалов путем наращивания бортов и установки герметизирующих прокладок у задних бортов хотя и снижает потери, но не решает проблемы в целом. Только применение специальных автосамосвалов-бетоновозов (рис. 8-1) обеспечивает доставку на объект качественной бетонной смеси.
Кузов автобетоновоза в этом случае имеет мульдообразную (корытообразную) форму без заднего борта. Плавные сопряжения бортов с днищем исключают налипание бетона в углах. Достаточно большой угол наклона кузова (80°) и наличие вибропобудителя позволяют быстро, без затрат ручного труда, выгружать смесь. Крышка же предохраняет бетонную смесь от потерь воды и от охлаждения.
У автобетоновозов зарубежных фирм (рис. 8-2) тоже имеются кузова мульдообразной формы с большой высотой разгрузки; некоторые из них приспособлены для порционной разгрузки на три стороны. Специальные автобетоновозы в силу очевидных преимуществ вытесняют автосамосвалы общего назначения при массовых перевозках бетонной смеси. Так, в ГДР до 75% всего товарного бетона перевозят в специальных автобетоновозах.

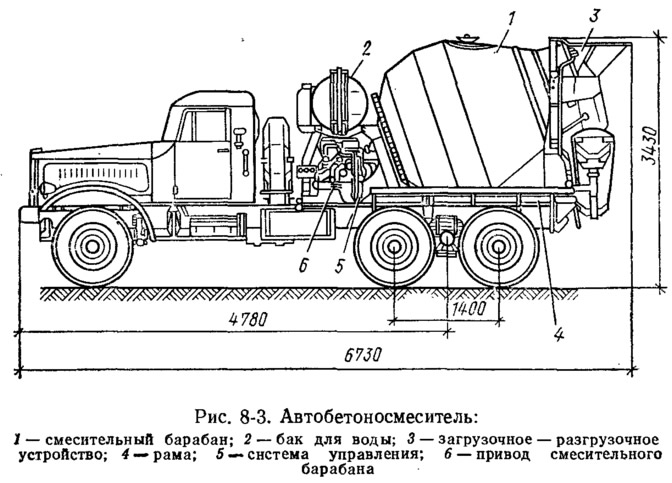

Для транспортирования бетонной смеси в городских условиях, а также на большие расстояния (до 70 км) особенно целесообразны автобетоносмесители. В барабан 1 автобетоносмесителя (рис. 8-3) на бетонном заводе погружают сухую бетонную смесь — отдозированных и перемешанных компонентов ее без воды. Воду подают в барабан из бака 2 перед прибытием на объект. С помощью специального привода барабан смесителя приводится во вращение.
Готовую смесь выгружают путем вращения смесительного барабана в обратную сторону. Наличие откидного выгрузочного лотка позволяет производить порционную разгрузку, а также подавать смесь непосредственно в конструкцию. Радиус перевозки смеси автобетоносмесителями ограничивается только экономическими соображениями. При этом полностью исключаются потери бетонной смеси в пути, а качество перевозимой в них смеси не снижается.
Недостатком автобетоносмесителей является их большая стоимость, а также необходимость установки на бетонных заводах специальных устройств для загрузки в них сухой смеси.
В бадьях, контейнерах или других емкостях, установленных на бортовые автомобили, транспортируют бетонную смесь редко из-за экономической нецелесообразности. Стоимость перевозки бетонной смеси .в специальных автобетоновозах и автобетоносмесителях ниже на 10—15%, чем автосамосвалами и бортовыми машинами.
Бетонную смесь, доставляемую на объект в бетоновозах, разгружают непосредственно в конструкцию без дополнительной перегрузки или перегружают в промежуточные емкости для последующей подачи в блок бетонирования.

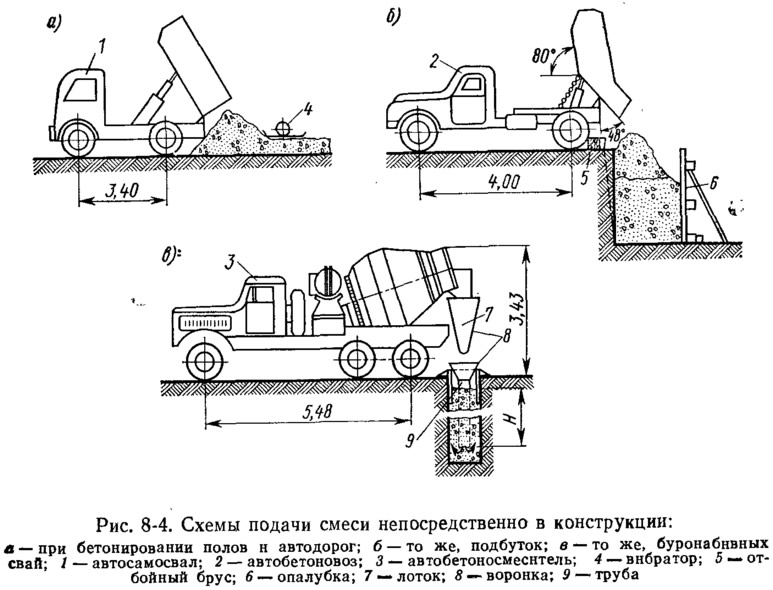

Непосредственно в конструкцию бетонную смесь разгружают при бетонировании автодорог, полов, подготовок, а также буронабивных свай (рис. 8-4) и др. Это наиболее простой способ, для которого не требуется каких-либо дополнительных устройств и приспособлений.

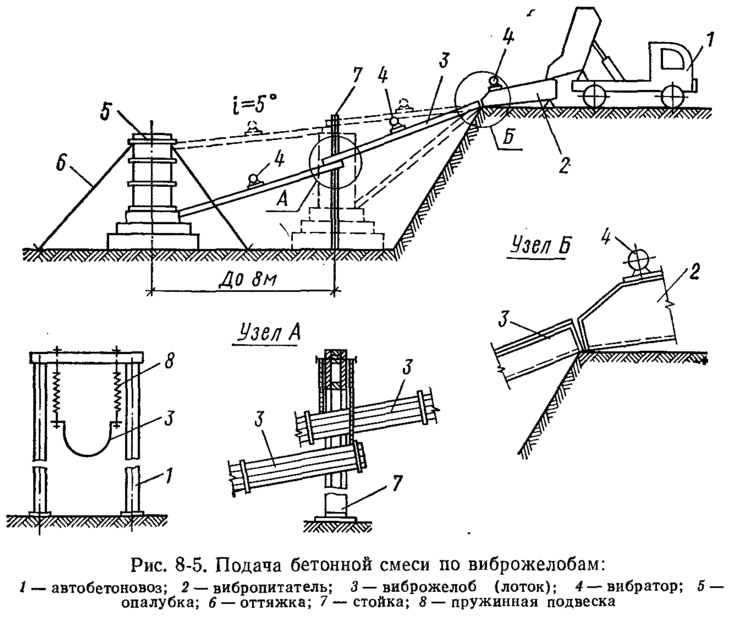

Относительно простым считают способ укладки бетонной смеси в конструкцию с помощью вибропитателя и виброжелобов (рис. 8-5). Так целесообразно бетонировать конструкции, расположение ниже уровня земли (в котлованах).
Из автобетоновоза смесь разгружают в вибропитатель, представляющий собой сварной ящик, треугольный в плане, оборудованный вибратором. Вибропитатель устанавливают так, чтобы днище его было наклонено на 5—10° в сторону бетонируемой конструкции. Выходной вроем вибропитателя оборудован секторным затвором.
К выходному проему крепят виброжелоба длиной 4 и 6 м. На пружинных подвесках желоба крепят к инвентарным стойкам. Угол наклона виброжелобов к горизонту 5—30°. С помощью виброжелобов укладывают смеси с осадкой конуса 4—12 см.
Жесткие смеси перемещаются по виброжелобам плохо: литые же смеси можно транспортировать по виброжелобам с небольшими уклонами (5—10°). При больших уклонах бетонная смесь выплескивается через борта виброжелобов. Темп укладки с помощью виброжелобов зависит от угла их наклона и осадки конуса бетонной смеси. Он колеблется от 10 до 30 м3/ч.

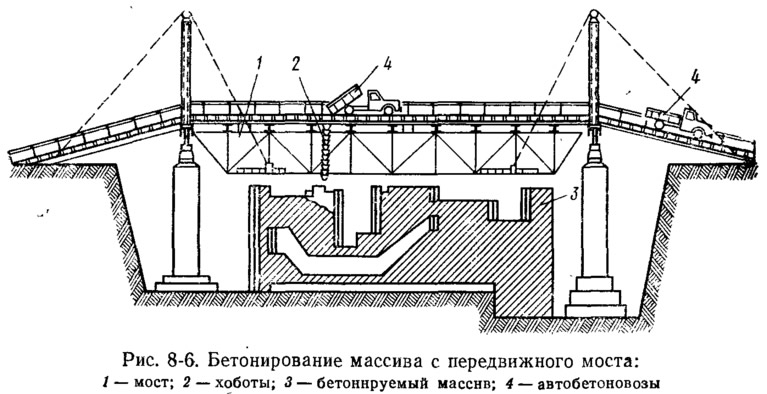

Массивные и большеобъемные конструкции (фундаменты доменных печей, прокатных станов и т. п.) бетонируют с помощью специальных бетоновозных эстакад и передвижных мостов (рис. 8-6). При этом бетоновозы для разгрузки заезжают непосредственно на эстакаду.

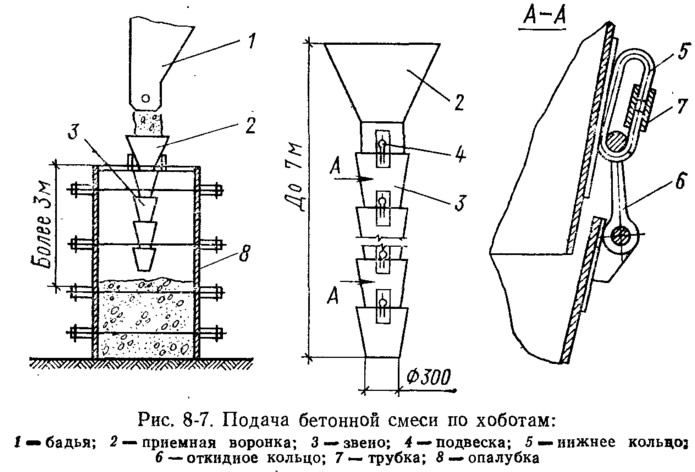

Бетонную смесь выгружают в конструкцию без каких-либо дополнительных приспособлений, если высота ее свободного падения меньше 1 м. Если эта высота превышает 3 м, во избежание расслоения бетонную смесь подают с помощью звеньевых хоботов (рис. 8-7). Их собирают из отдельных конусообразных трубчатых звеньев, которые крепят к приемному бункеру и между собой на специальных подвесках. По мере наращивания слоя укладываемого бетона нижние звенья снимают. Для равномерной подачи смеси на возможно большую площадь звеньевые хоботы можно отклонять от вертикали. При этом угол между осью звеньевого хобота и вертикалью должен быть не более 20°.
Применение бетоновозных эстакад, особенно с двусторонним въездом, обеспечивает высокий темп бетонирования (60—80 м3/ч), снижает трудоемкость работ. Однако стоимость самих эстакад довольно высокая.
