Основные требования
Асбестоцементные кровли из волнистых листов обыкновенного профиля ВО устраивают на кровлях с уклоном более 27% по деревянной обрешетке на жилых, гражданских, производственных зданиях, а также на объектах сельскохозяйственного назначения.
Обрешетку устраивают из брусков сечением 60X60 мм. На определенном расстоянии друг от друга с шагом 530 мм раскладывают и крепят обрешетки от карниза к коньку.
Последовательность укладки листов в покрытие
Первый лист укладывают по шнуру вдоль ската, начиная от карниза, без обрезки углов. Затем на гребне второй волны с правой стороны листа ручной дрелью (с диаметром сверла на 1...2 мм больше диаметра гвоздя) сверлят отверстие на расстоянии 80...100 мм от нижней кромки и прибивают лист к карнизному свесу шиферным гвоздем с прокладкой из резины, толя, рубероида, не добивая гвоздь до отказа на 2...3 мм. Далее кровельщик кладет на место второй лист продольного ряда (от первого ряда к концу), точно прилаживает лист с отрезанным углом по месту, сверлит дрелью отверстие на второй волне справа на середине нахлестки второго листа на первый (на расстоянии 60 мм от нижней грани второго листа) и прибивает его к обрешетке шиферным гвоздем с рубероидной прокладкой, не добивая гвоздь до отказа на 3...4 мм. Таким же образом обрабатывают следующие листы первого продольного ряда и прибивают их к обрешетке.
В покрытие волнистые листы укладывают: в поперечном направлении — справа налево (обращаясь лицом к коньку) с перекрытием одного листа другим на одну волну; в продольном направлении — снизу вверх с перекрытием нижеуложенного ряда вышеукладываемым на 140 мм при уклоне до 33%. Листы в ряду удобнее укладывать справа налево, причем учитывают направление господствующих в данном районе ветров, чтобы открытые кромки продольных стыков были обращены на подветренную сторону.
Покрывать крышу с нахлесткой волнистых листов можно двумя способами: со смещением продольных кромок листов на одну волну по отношению к таким же кромкам листов ранее уложенного ряда; с совмещением продольных кромок листов во всех вышеукладываемых рядах.

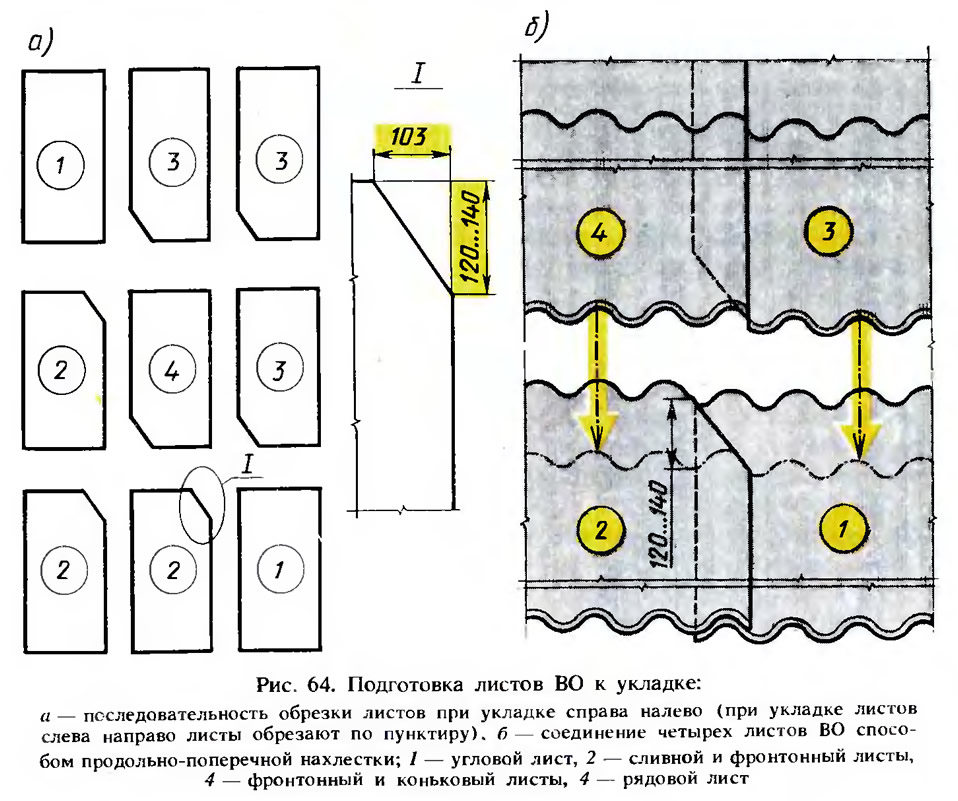

Для укладки по первому способу заготовляют необходимое количество листов, обрезанных на одну, две, три и четыре волны. В этом случае линия стыковки листов на скате в продольном направлении будет ступенчатой. При укладке вторым способом в листах обрезают лишь углы (рис. 64), тогда линия стыковки листов на скате по продольным кромкам будет прямой.
Листами ВО с долевой обрезкой волн рекомендуется покрывать относительно узкие по уклону, но длинные в поперечном направлении скаты. Широкие по уклону, но короткие в поперечном направлении скаты покрывают листами ВО со срезанными углами.
Основанием под кровлю служит обрешетка из брусков сечением 60x60 мм. Высота карнизного бруска — 66 мм. Все нечетные бруски имеют высоту 60 мм, а четные 63 мм. Для однотипности обычно берут бруски 60X60 мм; они же могут быть использованы и как четные, но их надо нарастить, например, уложив на стропила планки 1 (рис. 65, а) толщиной 3 мм. На таком основа нии продольная нахлестка листов будет плотной, и листы ВО будут прочно лежать на брусках обрешетки.

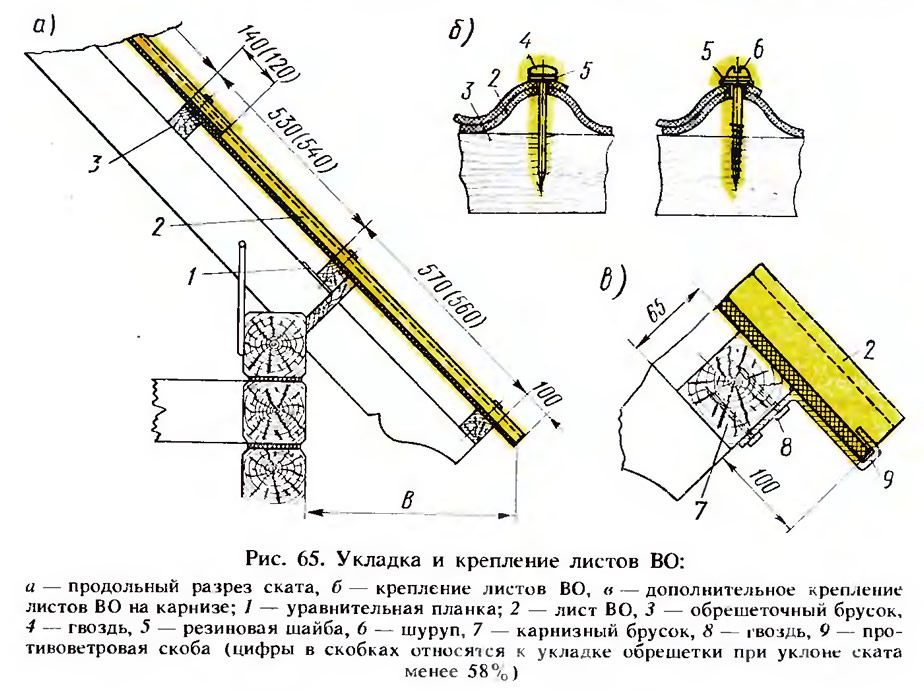

Крепят листы на обрешетке гвоздями, шурупами (рис. 65, б) и частично противоветровыми скобами (рис. 65, в). В районах, где сила ветра превышает восемь баллов, листы устанавливают на шурупах и скобах. В карнизном ряду скобы ставят по шнуру из расчета по две на лист.

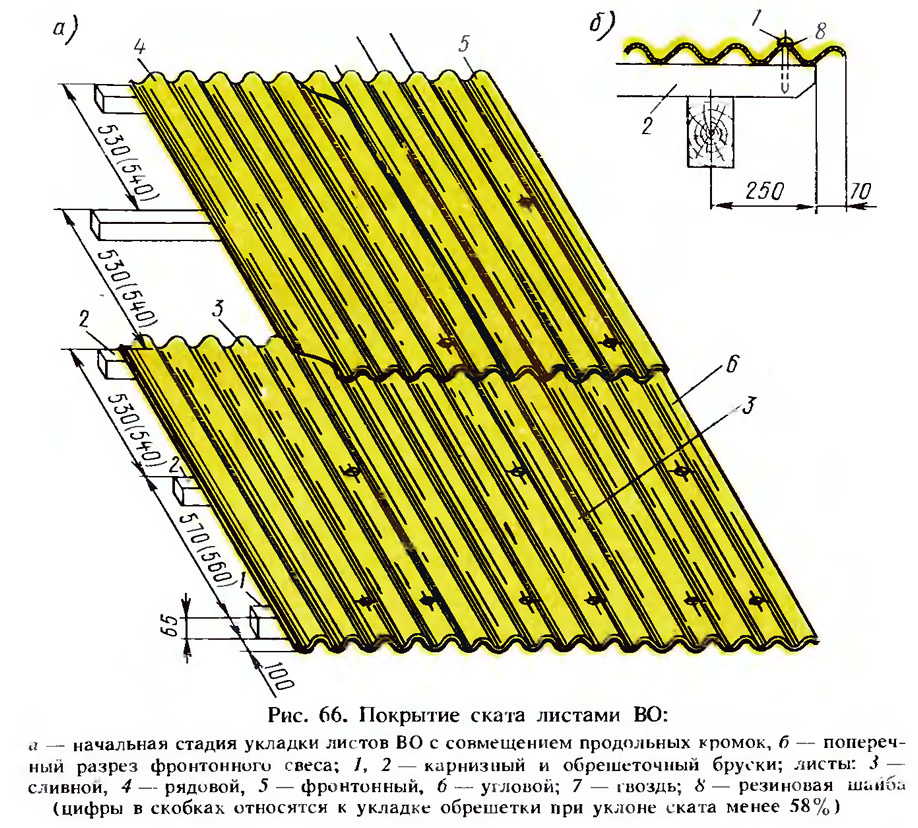

Обрешетку крыши выполняют с таким расчетом, чтобы на нее можно было уложить целое число листов как в продольном, так и в поперечном направлениях (рис. 66). Если это невозможно, в кровлю вводят обрезанные листы, которые в поперечных рядах укладывают предпоследними у фронтонного свеса, а в продольных — у конька. Чтобы не обрезать листы, можно увеличить или уменьшить свесы кровли на фронтонах, а также изменить величину выноса карнизного свеса.
Подготовляя листы, проверяют их внешнее состояние, длину и ширину, затем обрезают их углы или продольные полосы. Отверстия, как правило, сверлят по месту ручной или электрической сверлильной машиной. Диаметр сверла должен быть на 2 мм больше диаметра гвоздя или шурупа.

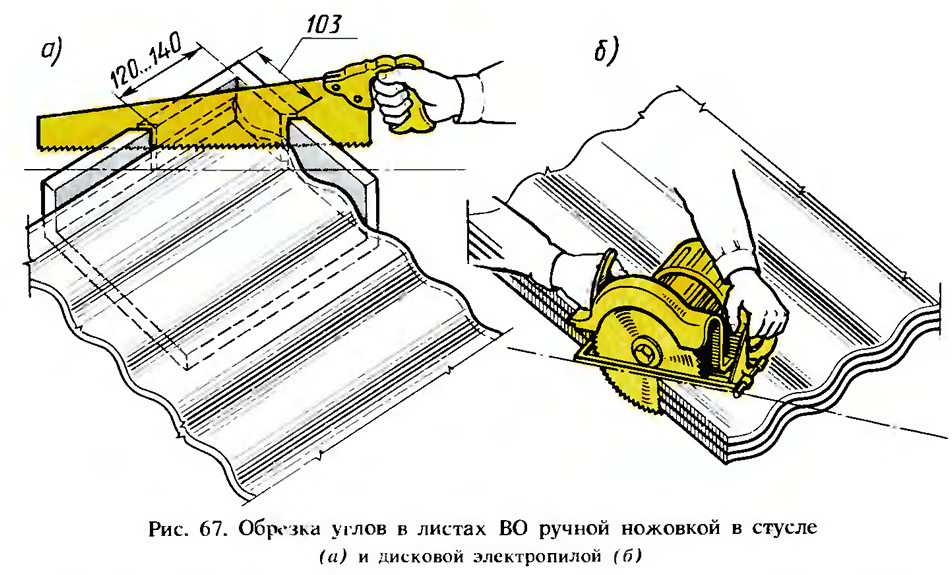

Разметку углов на волнистых листах выполняют следующим образом. Кровельщики из досок сами делают стусло и в нем по рекомендуемым размерам делают прорези. Лист ВО укладывают так, чтобы отрезаемый угол упирался в бортики стусла, а затем ножовкой с мелкими зубьями отрезают угол (рис. 67, а). Более производительно эта операция выполняется с помощью дисковой электропилы ИЭ-5102В с фрезой по камню (рис. 67, б). Листы в пакете плотно прижимают один к другому с помощью струбцины или тяжелого предмета, укладываемого на пакет сверху, а затем обрезают.

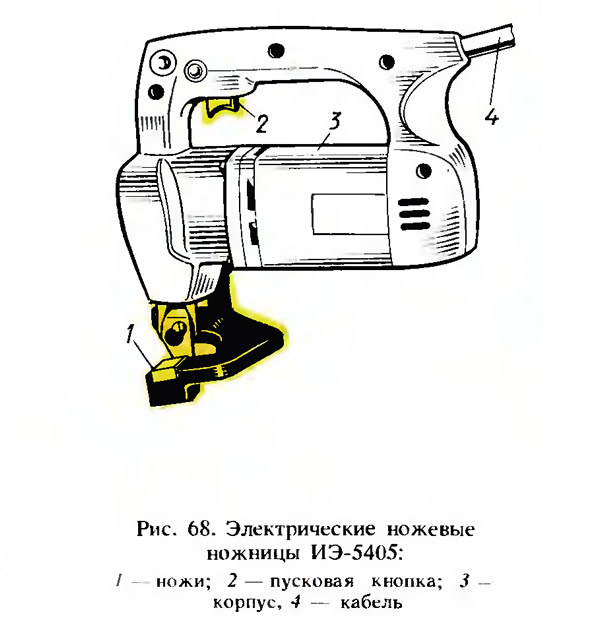

Углы в листах ВО можно срезать также ножницами или электрическими ножевыми или вырубными ножницами (рис. 68). Делают это так. На листе ВО карандашом чертят линию отреза и ножницами отрезают угол, следя за тем, чтобы разметочная линия отреза оставалась нетронутой. Прорезь в листе делается за счет отрезаемою угла.
Длина и ширина листов ВО могут отличаться от номинальных размеров в пределах допусков, поэтому взаимное расположение листов с обрезанными углами может быть различным. Чтобы угловые срезы плотно прилегали один к другому, их при необходимости подгоняют шерхебелем или рашпилем в процессе укладки.
Покрытие волнистыми листами получается неплотное, так как листы в местах сопряжений криволинейных поверхностей образуют серповидные зазоры, через которые в чердачное помещение проникает снег или дождевая вода. Чтобы этого не было, зазоры, превышающие 7 мм, в местах соединений промазывают мастикой УМС-50 или холодной сметанообразной мастикой Михайлевского.
Состав мастики, % по массе: вяжущее вещество (битум марки БН-90/10) — 4; растворитель (соляровое масло) — 28; наполнитель (известь-пушонка) — 12; волокнистый наполнитель — 13.
Мастику наносят на перекрываемые полосы деревянным шпателем. Толщина слоя мастики 5...6 мм, ширина в поперечных соединениях — 30...40, в продольных — 60...70 мм.
Очередной лист, укладываемый в ряд, своей продольной кромкой должен накрывать волну ранее уложенного листа. Его нижняя волнистая сторона должна вплотную подойти к натянутому шнуру, а угловой срез — сомкнуться с таким же срезом на смежном листе. После этого на гребне второй волны у нижнего края листа, над бруском обрешетки, сверлят отверстие.
Гвоздь с надвинутой на него резиновой шайбой, обмазанной с обеих сторон густым окрасочным составом на натуральной олифе, вставляют в отверстие на гребне волны и ударами молотка забивают в брусок. Гвоздь перестают забивать, когда из-под шайбы выступит излишек окрасочного состава. Этим составом пришпатлевывают головку гвоздя и шайбу, которые после высыхания окрашивают масляным окрасочным составом под цвет уложенных листов.
Качество покрытия и быстрота его устройства во многом зависят от организации кровельных работ.
Организация работ. Обычно площадь крыши разбивают на захватки, которые в свою очередь делят на делянки, на которых работают звенья кровельщиков. Захваткой может быть небольшой скат, а при значительных размерах ската его разбивают на несколько захваток таким образом, чтобы при укладке кровли звено кровельщиков перемещалось от одного из фронтонов к другому. На покрытии ската может быть занято несколько звеньев укладчиков. На рис. 69 показан процесс укладки листов на делянке звеном из двух рабочих.
Звено состоит обычно из кровельщиков 4-го разряда (звеньевого) и кровельщика 2-го разряда. Звеньевой покрывает скат, отвечает за качество и правильность укладки рядового покрытия и других элементов крыши. Кровельщик 2-го разряда выполняет все вспомогательные работы: подает звеньевому листы, подгоняет их, сверлит отверстия.
Монтаж листов обыкновенного профиля выполняют двумя способами.
Способ горизонтальных захваток рационален при устройстве асбестоцементных кровель на крышах промышленных зданий большой протяженности. Скат крыши разбивают на горизонтальные захватки, длина которых равна длине ската, а ширина — двум горизонтальным рядам. Карнизный и коньковый ряды выделяют в отдельные захватки. Если при разбивке ската получается нечетное число рядов, то в последнюю (верхнюю) захватку включают один ряд.
Работу укладочных звеньев организуют следующим образом. Первое звено начинает монтаж на первой (карнизной) захватке, второе звено — на второй захватке, после того как первое звено закончит укладку листов между фронтоном и компенсационным швом и перейдет на новую захватку. Второе звено монтирует два горизонтальных ряда и поэтому заканчивает укладку листов на своей захватке значтельно позже, чем первое. После окончания работ на первой захватке первое звено переходит на третью захватку; второе звено, закончив работы на второй захватке, переходит на четвертую и т. д.
На крышах большой протяженности в целях ускорения монтажа на третьей захватке может работать третье звено. Тогда первое звено с первой захватки переходит на четвертую. Звенья работают на захватках на расстоянии 12...15 м одно от другого.
Способ вертикальных захваток целесообразно применять на крышах промышленных зданий большой ширины. При этом каждый скат разбивают на захватки длиной от конька до карниза и шириной, равной расстоянию между компенсационными швами.
Второе звено на второй захватке начинает монтаж листов после тог-о, как первое звено на первой захватке уложит два-три горизонтальных ряда. Дальнейший порядок перехода звеньев с захватки на захватку такой же, как при способе горизонтальных захваток.
При любом способе работ во избежание перегрузок здания монтаж листов следует вести одновременно на двух скатах покрытия.

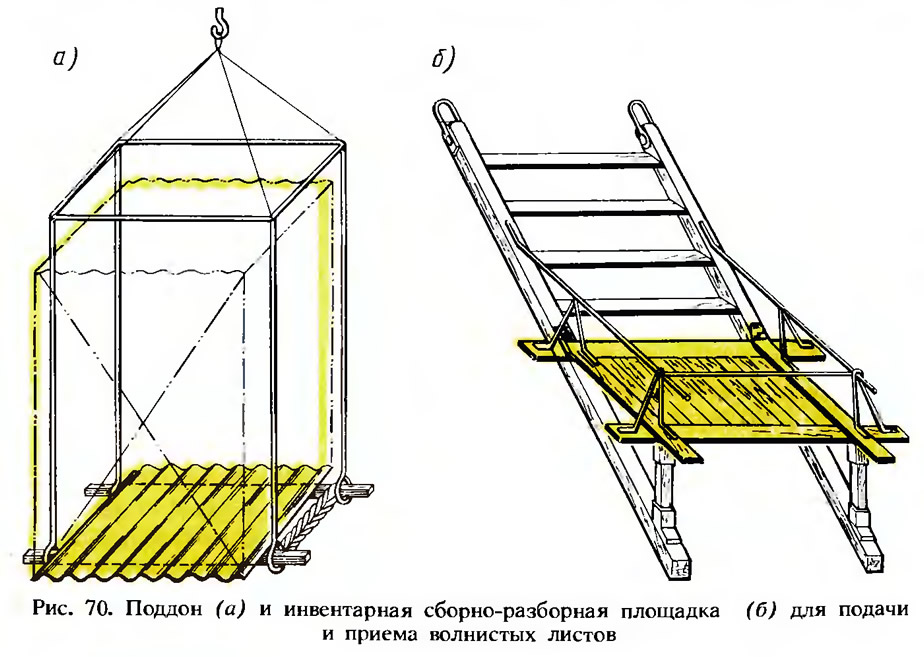

На крышу материал доставляет звено рабочих, используя для этого башенный кран или любой другой подъемник. Для удобства материалы поднимают в контейнерах, поддонах (рис. 70, а) или на инвентарных сборно-разборных площадках (рис. 70, б).

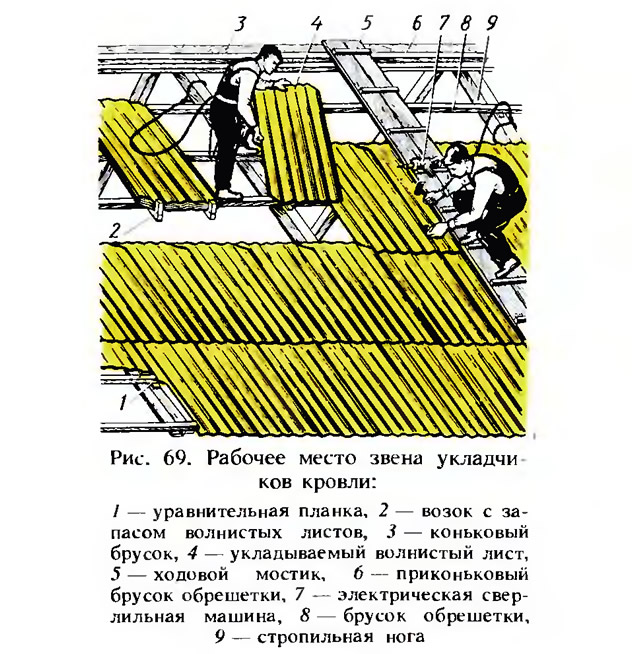

Доставленные на крышу листы раскладывают на возки по 6...8 шт. в каждый. Возок представляет собой легкую деревянную рамку с упором для листов и крючком для укрепления его на бруске обрешетки. Каждое звено перед своим фронтом имеет два или три возка с листами.
У рабочего места укладчика должен находиться передвижной ящик с инструментами для крепления листов. Кровельщик 4-го разряда работает стоя на колене или сидя на обрешетке. По готовому покрытию укладывают ходовые мостики для передвижения кровельщиков.
На верстаке, установленном в чердачном помещении, кровельщик 2-го разряда подгоняет листы, расклинки, фартуки.
Кровли, выполняемые из асбестоцементных волнистых листов, делают как со свободным, так и с организованным стоком воды. Для организованного водоотвода устраивают настенные и подвесные желоба.
Устройство элементов кровель

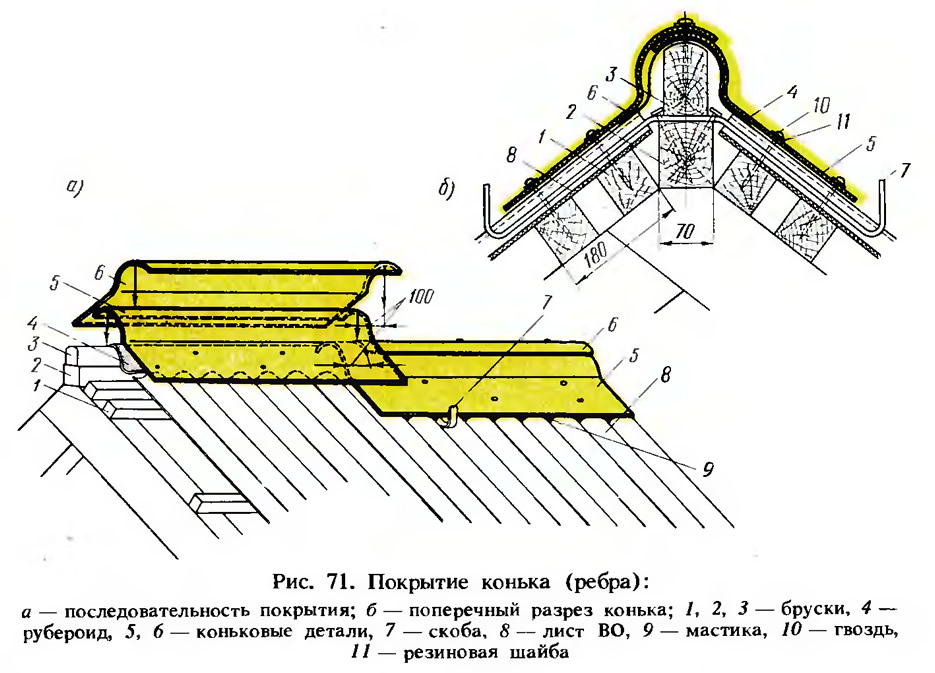

На коньке крыши (рис. 71) устанавливают брусок 2 и с обеих сторон от него укрепляют по два обрешеточных бруска 1. Ребро крыши имеет такую же конструкцию, но без парных брусков 1.
После покрытия обоих скатов на бруске 2 устанавливают скобы 7 для закрепления на них переносных ходовых мостиков и коньковую деталь 3, верхнюю грань которой закругляют. Деталь 3 по всей ее длине покрывают рулонным материалом 4 и начинают укладывать коньковые детали КПО навстречу господствующему в районе строительства ветру.
Первой укладывают коньковую деталь КПО-1, располагая ее широким раструбом к фронтону. Со стороны смежного ската ее накрывают коньковой деталью КПО-2, укороченной на 100 мм.
Тут же делают разметку отверстий для креплений. Через обе коньковые детали по продольной оси волны сверлят два отверстия и по два отверстия на плоском отвороте каждой рядовой коньковой детали; отверстия на отворотах должны проходить через гребни волн листов основного покрытия.
Скаты крыши, примыкающие к коньку, покрывают косыми долями листов (расклинками), размеры которых определяют по месту. Расклинки укладывают вплотную к реберному бруску и крепят к обрешетке так же, как и обычные листы, не меньше чем двумя гвоздями или шурупами.
На установленном бруске (ребре обрешетки) закрепляют ленту рулонного материала шириной 350 мм, а затем снизу вверх укладывают парами коньковые детали КПО. Крепят их так же, как и на коньке.

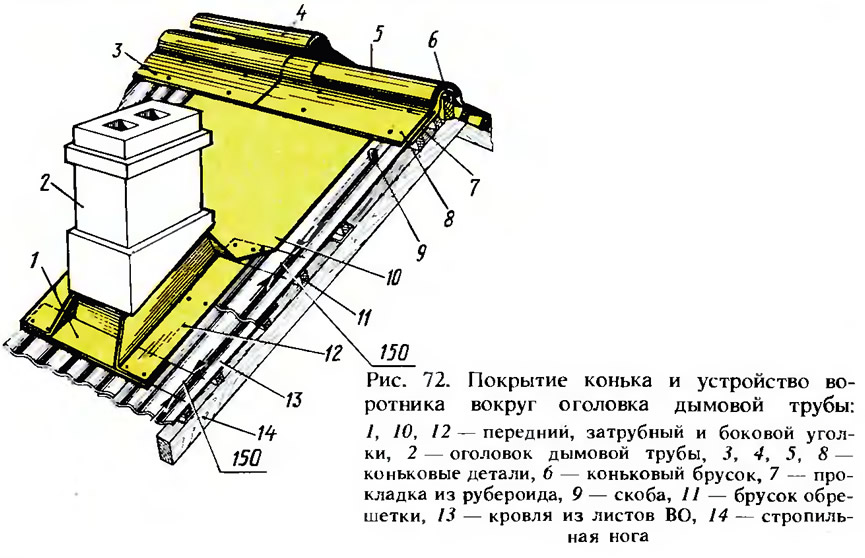

Воротник дымовой трубы собирают из асбестоцементных уголков. Обрешетку вместе с вспомогательными брусками 11 (рис. 72) располагают вокруг ствола дымовой трубы в соответствии с требованиями пожарной безопасности.
Рядовое покрытие с карнизной стороны подводят к стволу дымовой трубы 2 вплотную. С боковых сторон основное кровельное покрытие подводят к трубе с таким расчетом, чтобы волнистая часть затрубного уголка 10 своими боковыми волнами перекрывала гребни волн на указанных сторонах основной кровли.
Сборку воротника начинают с обрезки (по длине) боковых уголков 12, при этом учитывают необходимые нахлестки внизу и вверху. Затем в узком отвороте переднего уголка 1 края обрезают так, чтобы такие же отвороты уголков 12 плотно легли на обрезанные кромки. В то же время широкие отвороты уголков 12 должны плотно прилегать к концам широкого отворота уголка 1. В свою очередь, на узких отворотах верхних уголков 12 делают вырезы под плотную укладку отворота затрубного уголка 10.
Широкие отвороты уголков 1 и 12 крепят к обрешетке в местах, показанных на рисунке. Для крепления рекомендуется пользоваться шурупами 6 (см. рис. 65, б), которые пропускают через гребни волн основного покрытия. Последним в воротник укладывают затрубный уголок 10 (см. рис. 72). Своими волнами он должен опираться на боковые края основного покрытия. Крепят уголок, как показано на рис. 64, б.
Если волнистый обрез уголка 10 (см. рис. 72) не будет закрыт отворотами коньковых деталей КПО, то его перекрывают листами ВО очередного ряда. Гребни волн листов, перекрываемые крайними волнами уголка 10, промазывают мастикой Михайлевского.
Разжелобок можно покрыть лотками, укладываемыми на дощатую подготовку. Лотки устанавливают снизу вверх до укладки листов на скатах. Нижнюю кромку первого лотка подрезают по контуру карнизного свеса. Так же обрезают и последний лоток, укладываемый у коньковых брусов. Во всех лотках отверстия для крепления сверлят вразбежку, располагая их вдоль боковых кромок, закрываемых листами. С каждой стороны нижнего лотка сверлят по два отверстия под шурупы.
Волнистые листы, выходящие в разжелобок, укладывают в покрытие без крепления и маркируют. Далее шнуром отбивают линии обреза листов, которые должны перекрывать продольные кромки уложенного лотка на 150 мм. После этого листы обрезают и крепят.

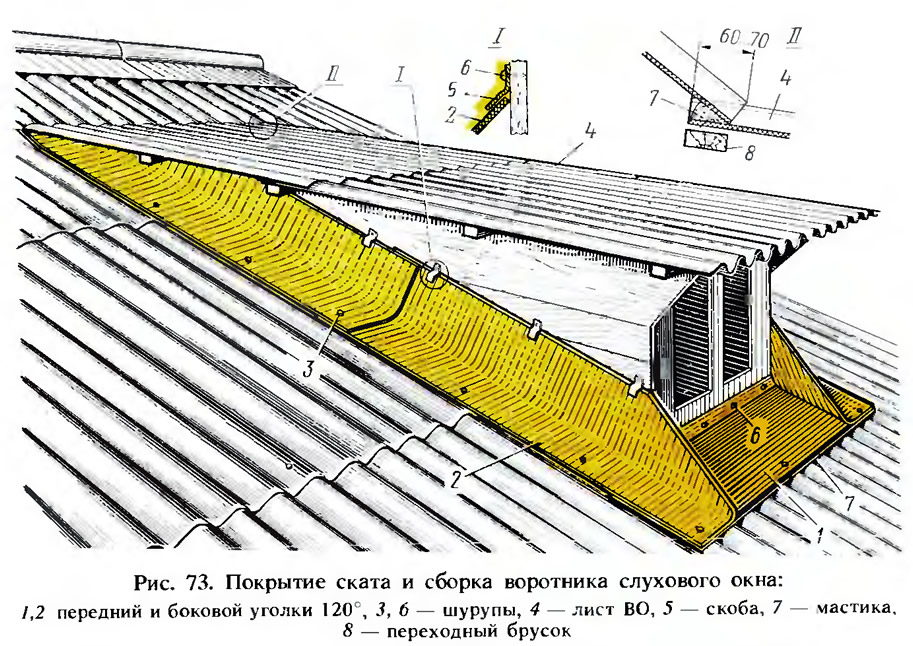

Слуховые окна на крышах устраивают преимущественно прямоугольной формы (рис. 73). Вокруг вертикальных стенок окна, примыкающих к основной кровле, делают воротник из асбестоцементных уголков. Сопряжение переднего уголка 1 с боковыми 2 выполняют так же, как и при устройстве воротника для дымовой трубы. Уголки 2 перекрывают отворот переднего уголка 1 внахлестку. Верхний боковой уголок подрезают по месту укладки. Обрезанный узкий отворот уголка 1 крепят шурупами 6. Широкий и узкий отворот переднего уголка 1 крепят шурупами 6. Боковой уголок 2 крепят к обрешетке шурупами 3, а к слуховому окну — скобами 5. Щели между стенками окна и узкими отворотами уголков 1 и 2 после крепления шпатлюют суриковой замазкой, а после ее высыхания окрашивают масляным окрасочным составом.
На слуховом окне делают брусковую обрешетку с ухлопом не менее 15%, после чего укладывают листы ВО. Сопряжение покрытия слухового окна с поперечным рядом делают на бруске 8 основного ската. Для этого кровлю слухового окна подводят под поперечный ряд так, чтобы он покрыл ее на 60...70 мм. Настилают листы на скате слухового окна и крепят их так же, как и на основном скате.

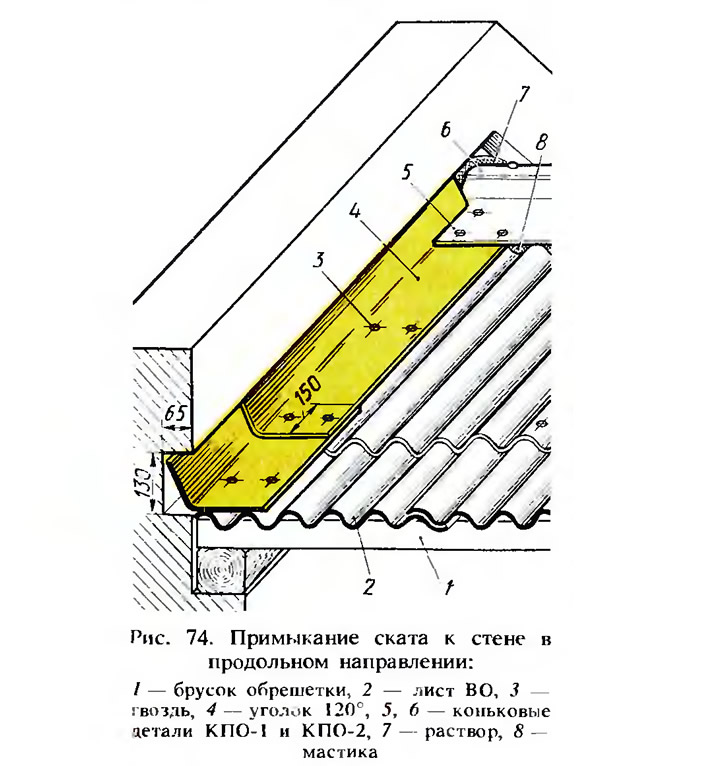

Продольное примыкание ската к стене показано на рис. 74. Кровлю доводят до стены, потом место перехода закрывают уголками 4. Уголки укладывают снизу вверх, заводя узкие отвороты под пояски или в борозды в стене, оставляемые при ее кладке. Уголки крепят так же, как и в других случаях. Последний уголок доводят вплотную к коньковому бруску. Коньки при укладке обрезают так, чтобы их раструбы соприкасались с кладкой в борозде. Это место заделывают раствором 7.

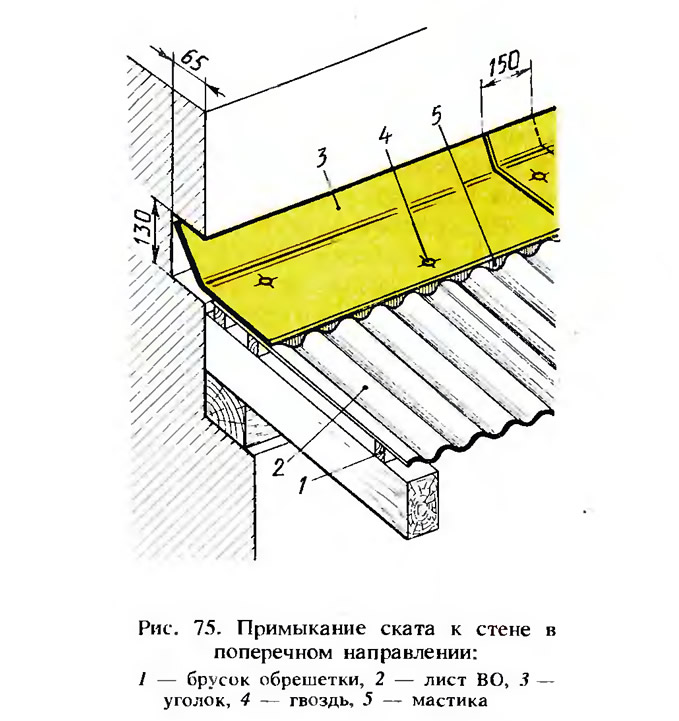

Поперечное примыкание ската к стене показано на рис. 75. В месте примыкания обрешетки к борозде на стропила прибивают два бруска. Основную кровлю подводят вплотную к стене. Место перехода покрывают уголками 3, вводя их узкие отвороты в борозду или под пояски. Широкие отвороты крепят гвоздями 4 через гребни волн листов ВО.
Источник: «Кровельные работы», В. Б. Белевич, 1987
