Опорные крепления пневматических конструкции

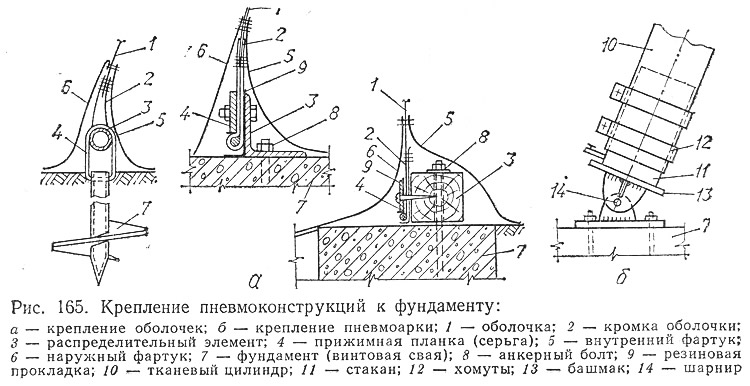

Крепятся воздухоопорные конструкции к фундаменту при помощи опорного контура, состоящего из внутреннего и наружного фартуков, усиленной кромки оболочки и крепежных деталей. Варианты конструктивных решений крепления опорного контура к фундаменту показаны на рис. 165, а. Расчет опорных креплений к основанию производится на максимальные усилия от действия внутреннего давления и ветрового отсоса. Расчетное усилие, действующее на крепежную деталь (анкер, шуруп, болт и т. п.) определяется по формуле


где b — шаг крепежных деталей.

Пневматические стержни крепятся к основанию шарнирно посредством металлических стаканов, на которые тканевые цилиндры насажены своими концами (рис. 165, б). Рассчитываются элементы опорного узла на продольное усилие в стержне и распор (в пневмоарке).
