Рамку устанавливают таким образом, чтобы оси, нанесенные на ней при изготовлении, совпадали с осями, прочерченными в бетоне конструкции, а поверхность, в которую устанавливают короб, была на одном уровне с рисками на выпусках арматуры.
Собранные короба опалубки устанавливают в рамки и закрепляют расчалками или наклонными расшивками, которые прибивают к пробкам, заранее уложенным в бетон, либо к лагам, уложенным враспор между соседними колоннами. ’Выверку вертикальности коробов производят с помощью рамочного отвеса. Четвертый щит короба и хомуты, недостающие в коробе опалубки колонн, устанавливают после монтажа арматурных каркасов. В опалубке имеются отверстия для подачи внутрь конструкций бетонной смеси.
Армирование колонн осуществляют с помощью крана. Установленные каркасы выверяют и временно закрепляют с помощью фиксаторов. Для выверки и осевого совмещения каркасов колонн применяют струбцины. Снятие временных креплений производят после прихватки электросваркой каркасов к выпускам арматуры нижних колонн.
Демонтаж опалубки производят в обратной последовательности после достижения бетоном распалубочной прочности. Опалубку демонтируют щитами, которые затем перемещают на рабочее место для очистки и смазки.

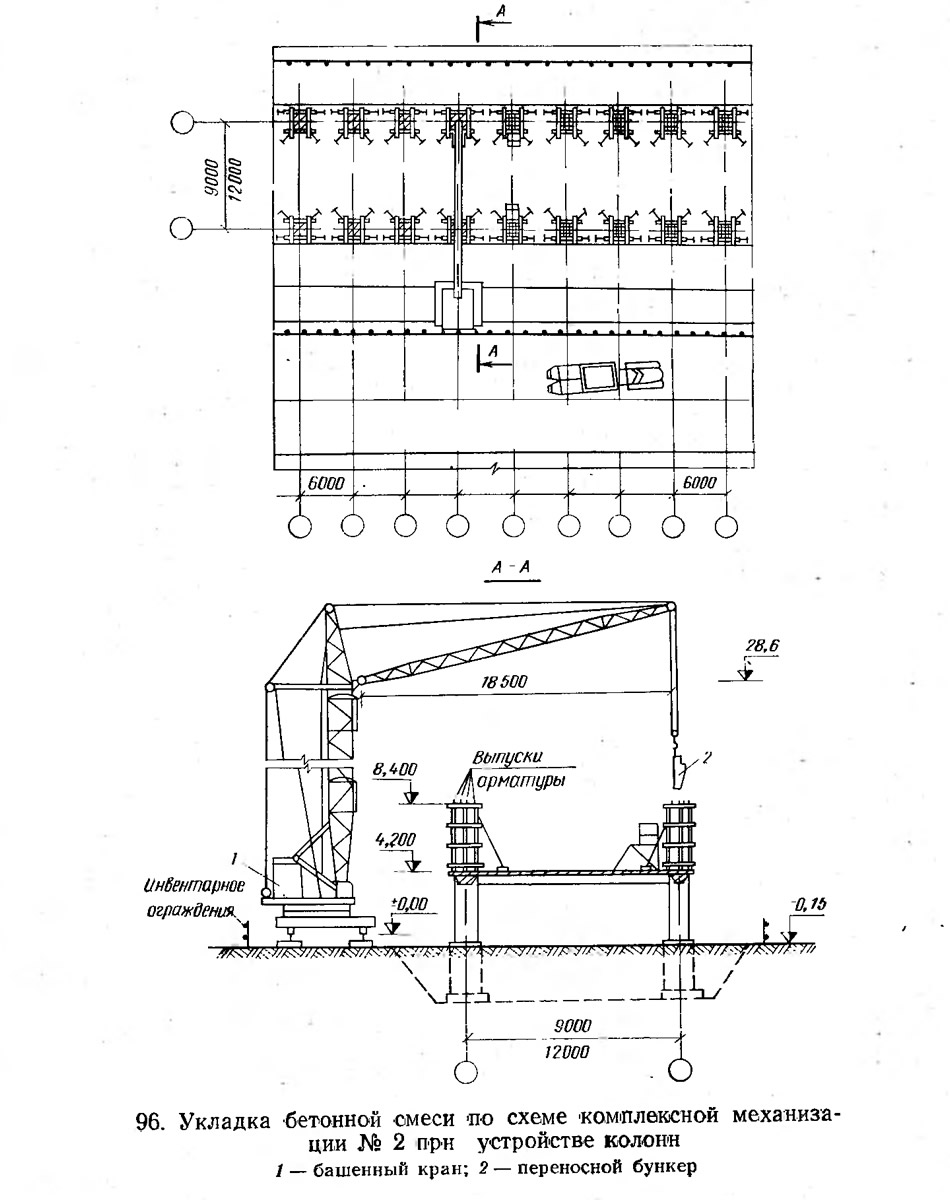

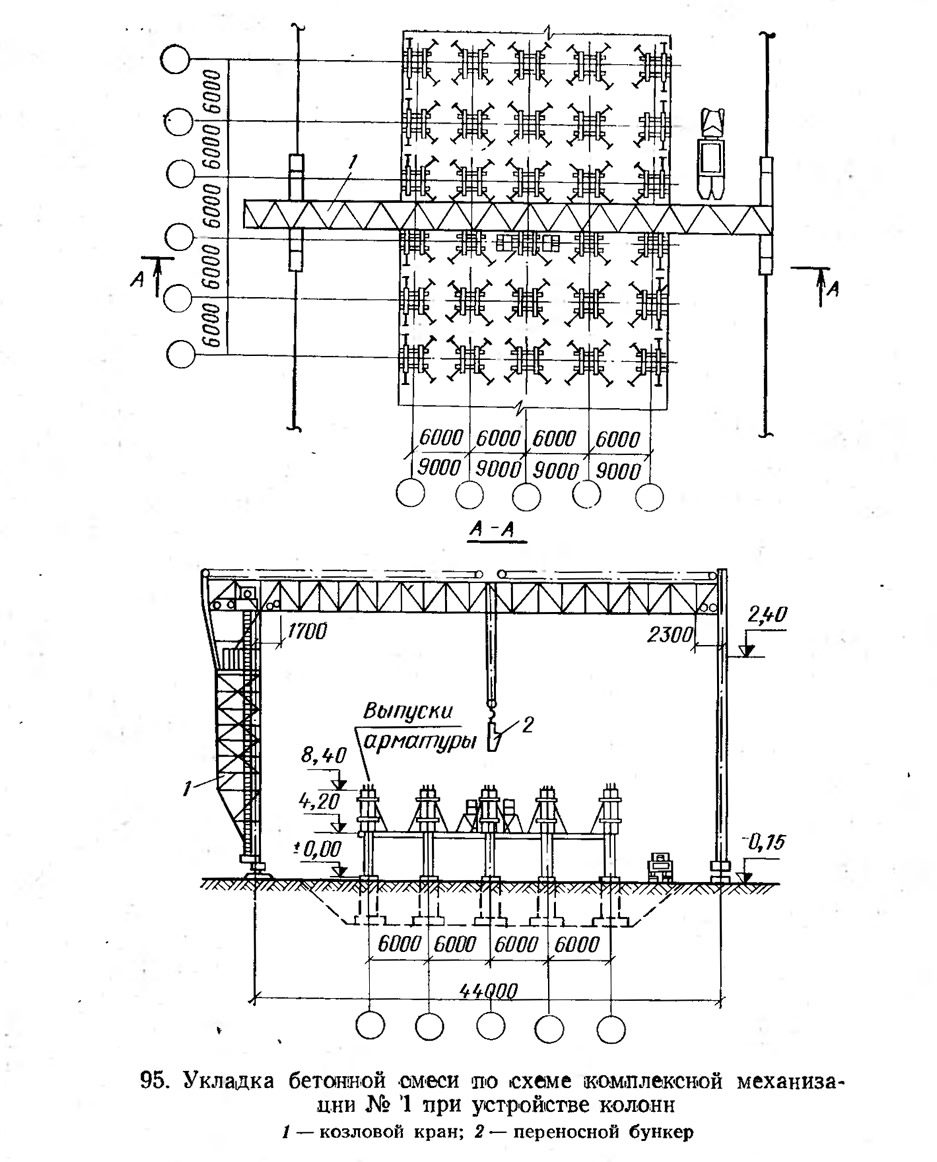

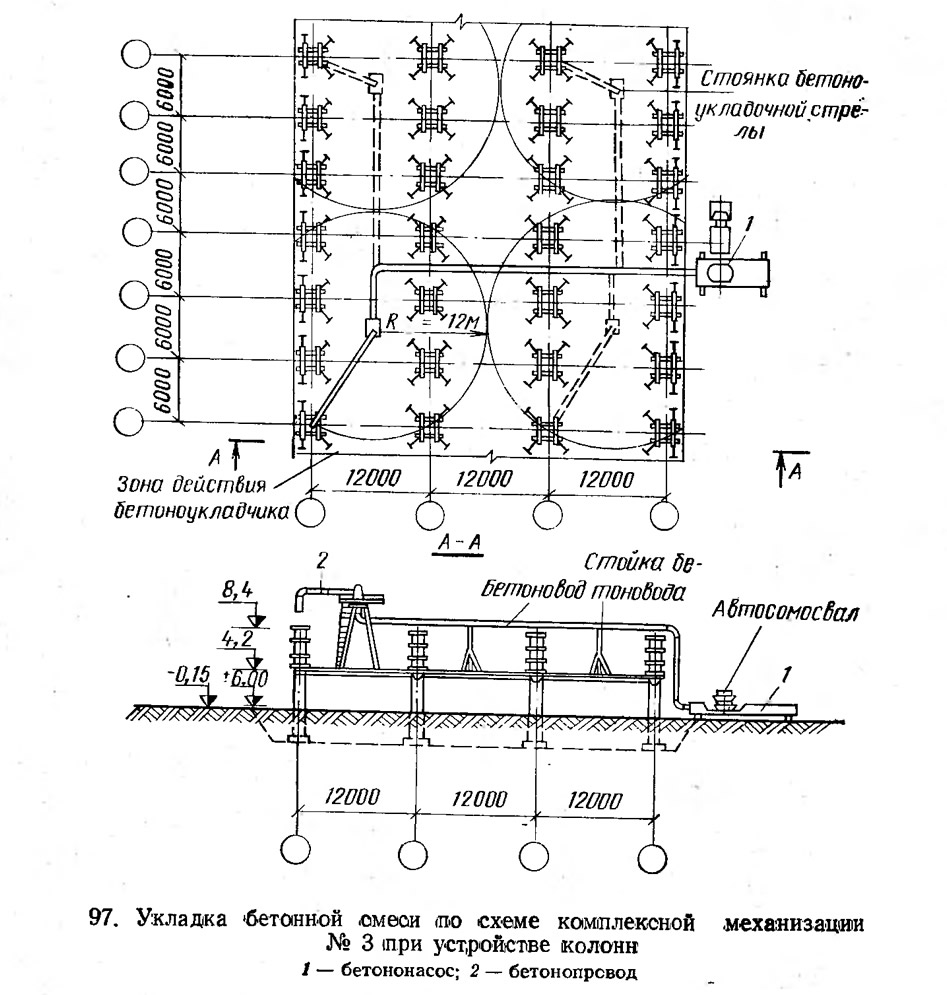

Устройство опалубки и арматуры по СКМ № 1 производят козловым краном, по СКМ № 2— башенным краном, т. е. теми же подъемными средствами, которыми производят укладку бетонной смеси. По СКМ № 3 монтаж опалубки и арматуры осуществляют башенным краном, применяемым только на этих работах. Подачу бетонной смеси производят с помощью переносных бункеров. Бункеры подают козловым по СКМ № 1 (рис. 95) или башенным по СКМ № 2 (рис. 96) кранами. Подача бетонной смеси по СКМ № 3 осуществляется бетононасосом (рис. 97, табл. 68, 69).
Для устройства балок принята щитовая опалубка. Вначале укладывают днища опалубки балок в вырезке опалубки колонн и скрепляют гвоздями. Затем подставляют под днища опалубки инвентарные стойки и подбивают снизу клиньями. После .выверки положения и строительного подъема днища балок устанавливают боковые щиты опалубки балок в рамки вырезов колонн и прикрепляют к нижним ребрам днища.
Демонтаж опалубки производят в обратной последовательности после достижения бетоном распалубочной прочности. Опалубку демонтируют щитами. Вначале убирают инвентарные стойки, затем отрывают боковые и нижние щиты.
Армирование балок начинают с укладки арматурного каркаса в опалубку балки. Перед укладкой каркаса на нижней его части устанавливают фиксаторы для создания защитного слоя. Установку фиксаторов производят в шахматном порядке с шагом 1 м. Монтаж арматуры и опалубки балок производят краном КБ-100 с передвижных площадок.

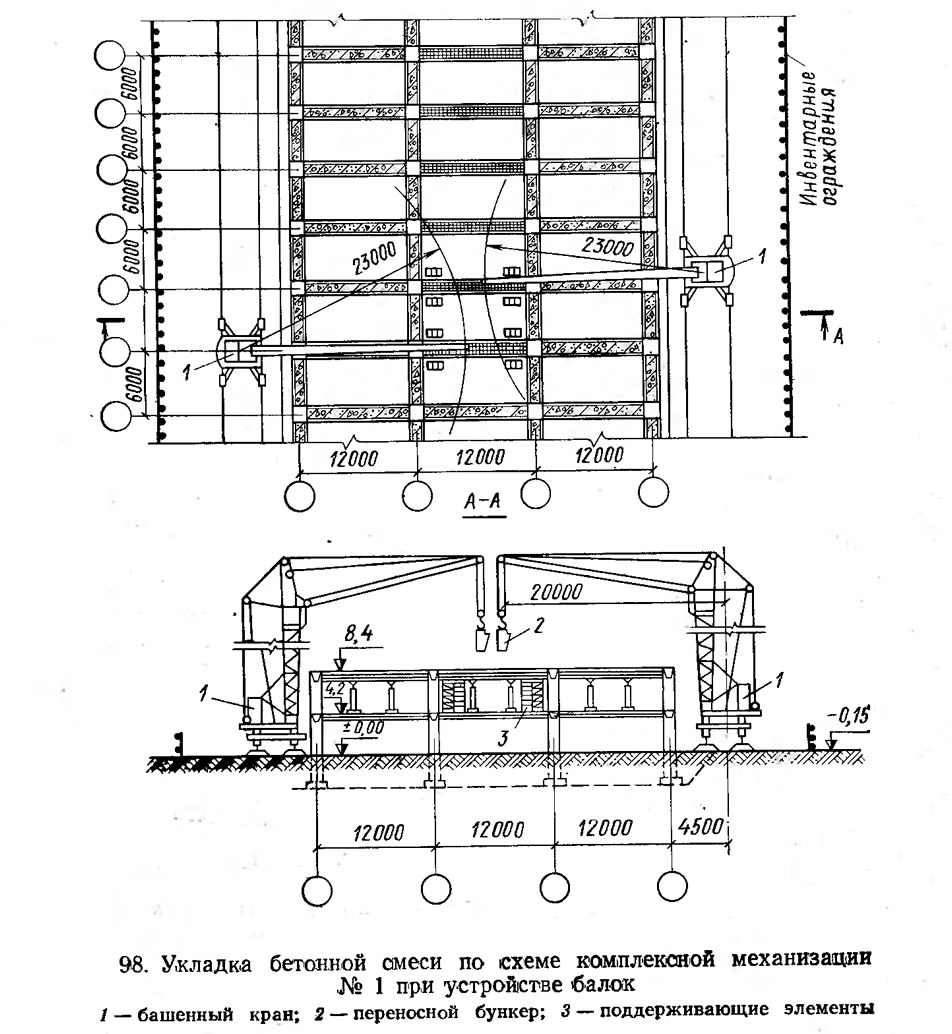

Укладку бетонной смеси осуществляют с помощью переносных бункеров, установленных в зоне действия крана, которые подают к месту бетонирования башенным краном (рис. 98). По мере заполнения опалубки балки бетонную смесь уплотняют глубинными вибраторами.
Монтаж опалубки перекрытий производят в такой последовательности. До напала монтажа опалубки монтируют поддерживающие леса с устройством настила на 1,8 м ниже днища опалубки перекрытия. Монтаж опалубки плит перекрытия ведут одновременно с монтажом опалубки балок и выполняют в соответствии с проектом производства работ.
При демонтаже опалубки вначале убирают поддерживающие стойки, затем отрывают щиты. Армирование перекрытий начинают с укладки арматурных сеток в опалубку перекрытий. Перед укладкой сеток на них устанавливают фиксаторы для создания защитного слоя. Установку фиксаторов производят в шахматном порядке с шагом 1 м.
Монтаж опалубки и арматуры производят теми же подъемными механизмами, что и укладку бетонной смеси.

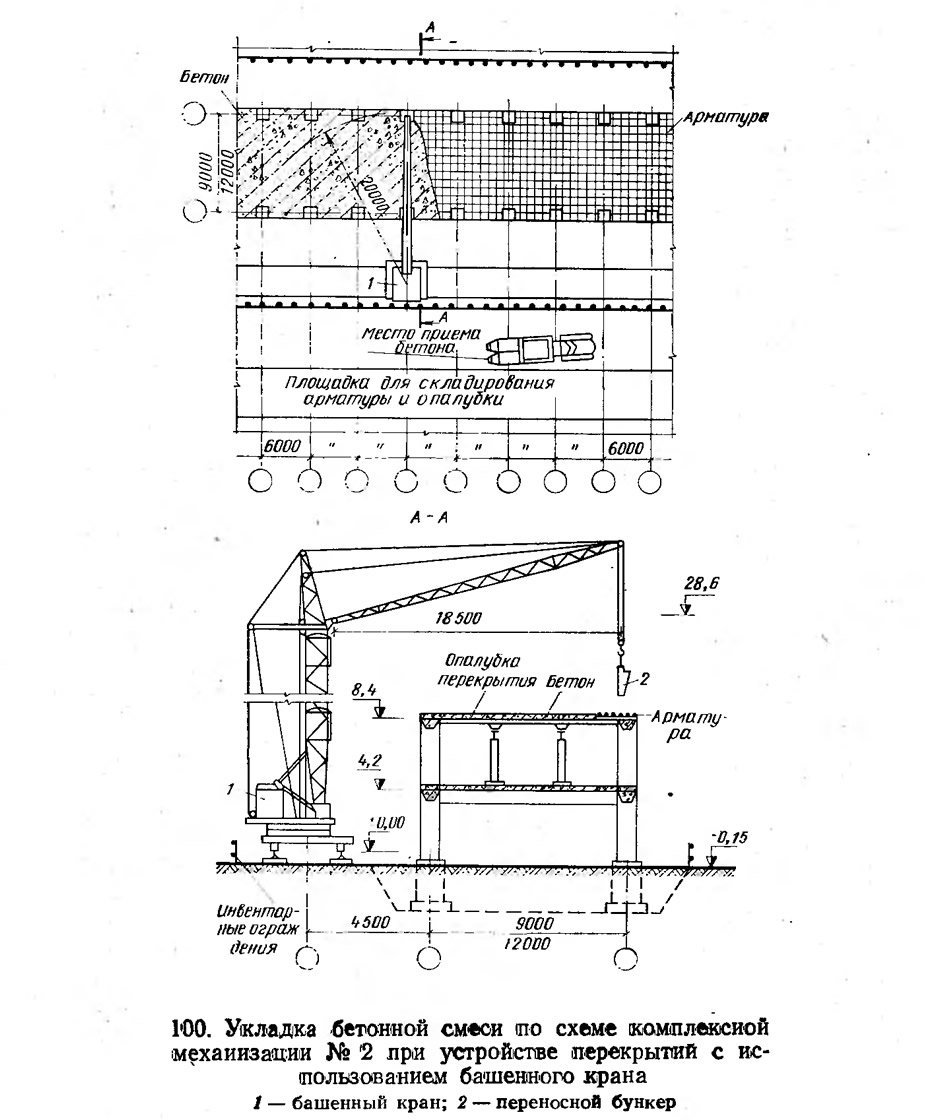

Подачу бетонной смеси к месту укладки в опалубку перекрытия производят переносными бункерами с помощью козлового по СКМ № 1 (рис. 99) или башенного по СКМ № 2 крана (рис. 100, табл. 70—73).
Для устройства стен применяют щитовую опалубку. Опалубку стен устанавливают в два приема: сначала устанавливают опалубку одной стороны стены на всю ее высоту между перекрытиями, а после армирования стены монтируют опалубку другой стороны. При этом в опалубке предусматривают отверстия для подачи через них бетонной смеси в конструкцию.
Опалубку наружной стороны стены крепят к внутренней стороне стяжными болтами или проволочными стяжками.
Для соблюдения проектной толщины стен внутри них устанавливают деревянные или бетонные распорки, располагая их в местах прохождения стяжных болтов или проволочных стяжек. Деревянные распорки убирают в процессе бетонирования. Армирование стен начинают с монтажа каркасов с помощью крана и вручную устанавливают стержни. Соотношение каркасов и стержней составляет 85 и 15%. Установленный каркас выверяют и временно закрепляют с помощью фиксаторов. Для выверки и осевого совмещения каркаса стен применяют струбцину. Снятие временных креплений производят после прихватки электросваркой каркасов к выпускам арматуры нижерасположенного яруса стены.
Демонтаж опалубки производят в обратной последовательности. Опалубку демонтируют щитами: снимают стяжки, сначала отрывают щиты одной стороны стены, затем другой. Все щиты перемещают на рабочее место для очистки и смазки. Распалубливание стен производят после достижения бетоном распалубочной прочности.

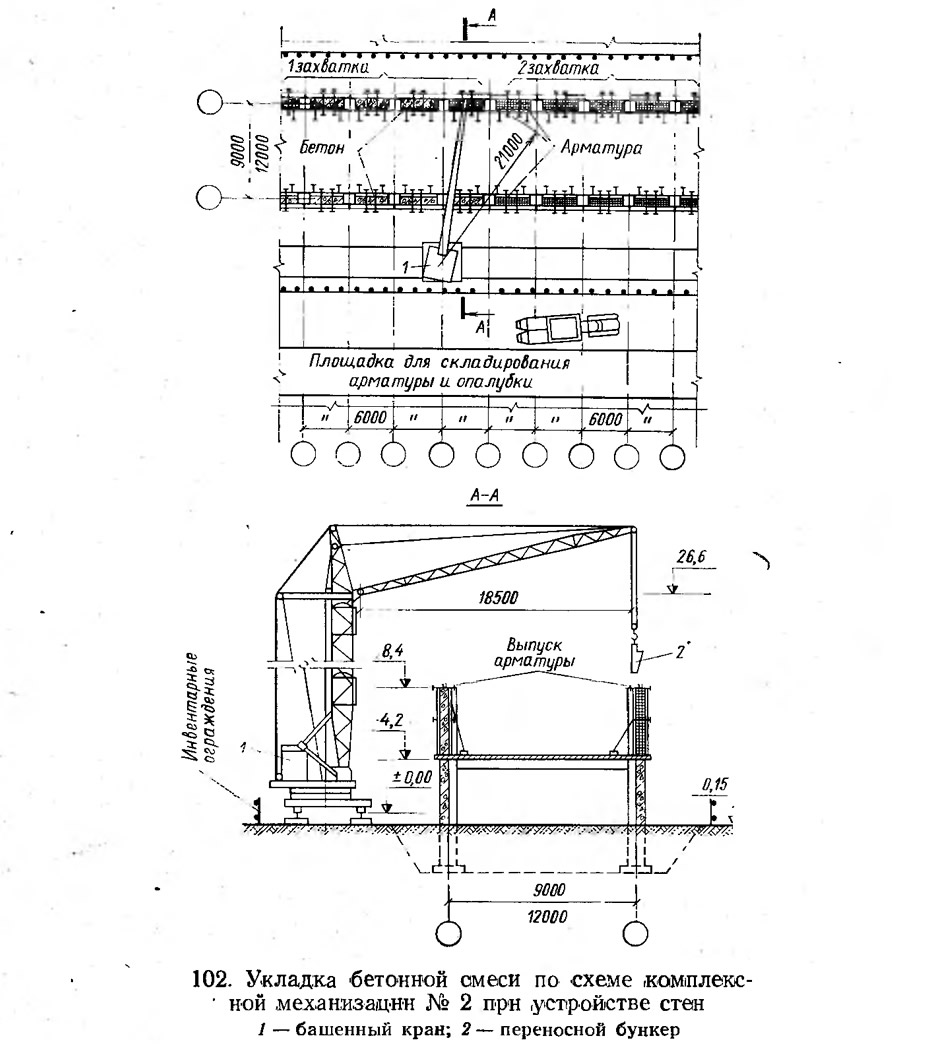

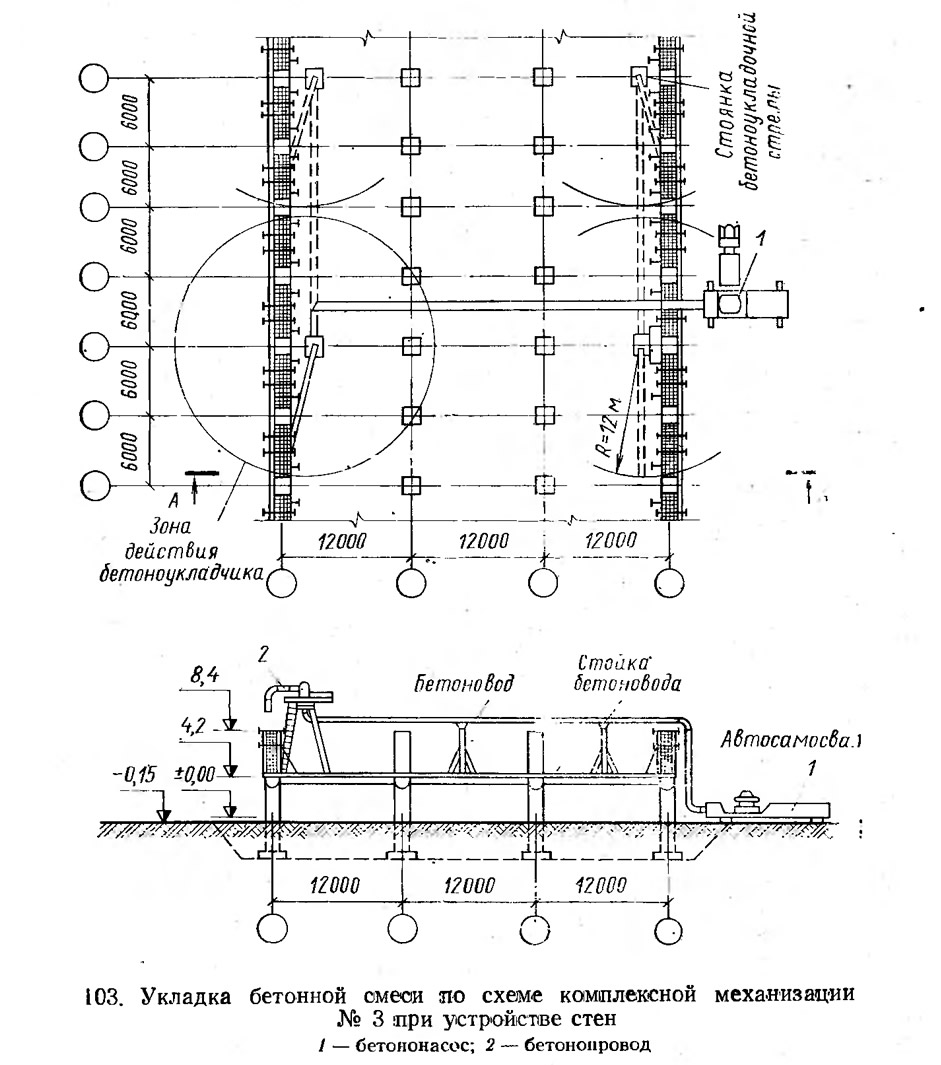

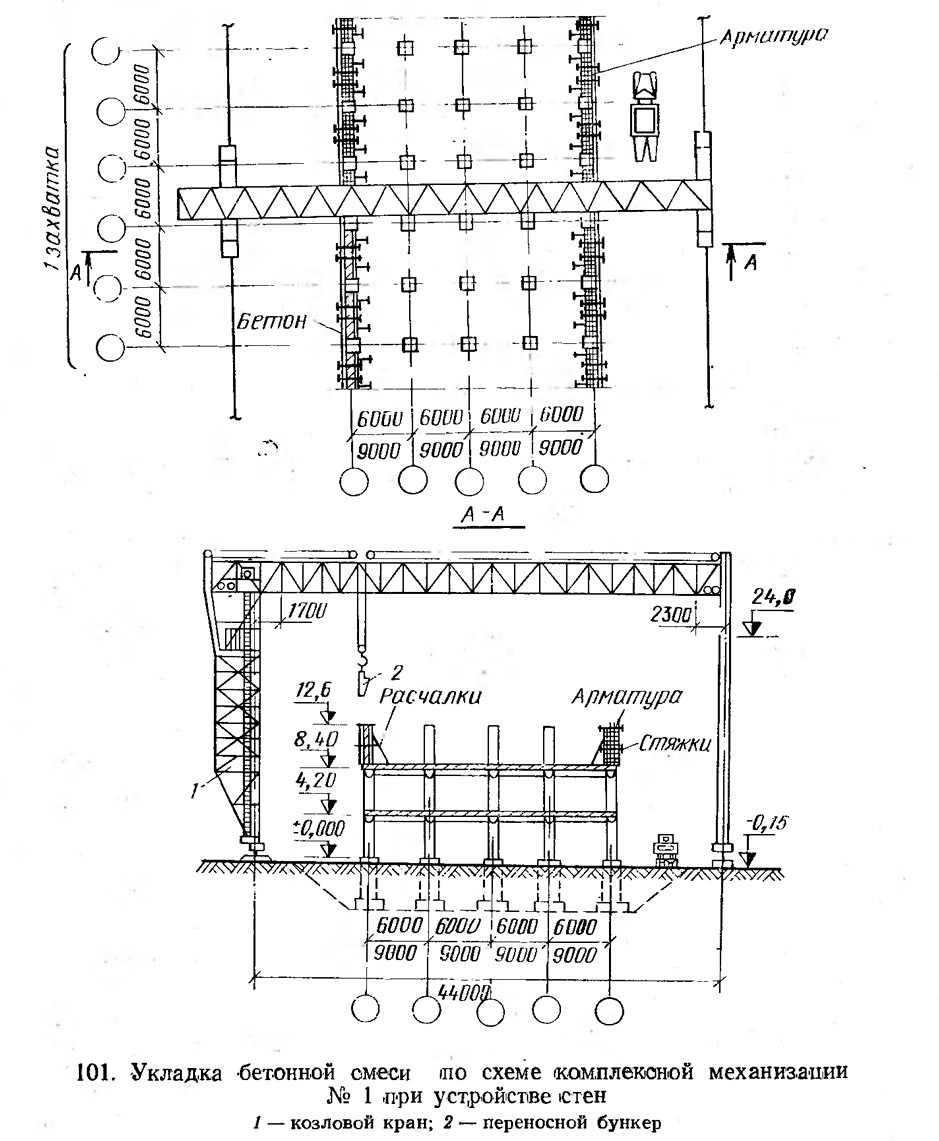

Укладку бетонной смеси в опалубку стен осуществляют по СКМ № 1 с помощью козлового крана (рис. 101), по GRM № 2 — башенного крана (р.ис. 102), по ОКМ № 3 — бетононасоса (рис. 103, табл. 74, 75).
В практике строительства широко используют сборно-монолитные каркасные конструкции многоэтажных зданий с пространственными ядрами жесткости, выполняемыми в монолитном железобетоне.
В конструктивном отношении создание сплошного коробчатого в плане сечения ядра жесткости вместо плоских стен жесткости увеличивает жесткость всего здания, позволяя значительно снизить расход железобетона. Так, расход арматуры в монолитном ядре дома в 3—4 раза ниже, чем в аналогичном доме со сборными железобетонными стенами жесткости. Кроме ядра жесткости, вес несущие и ограждающие элементы здания обычно осуществляют в сборных изделиях.

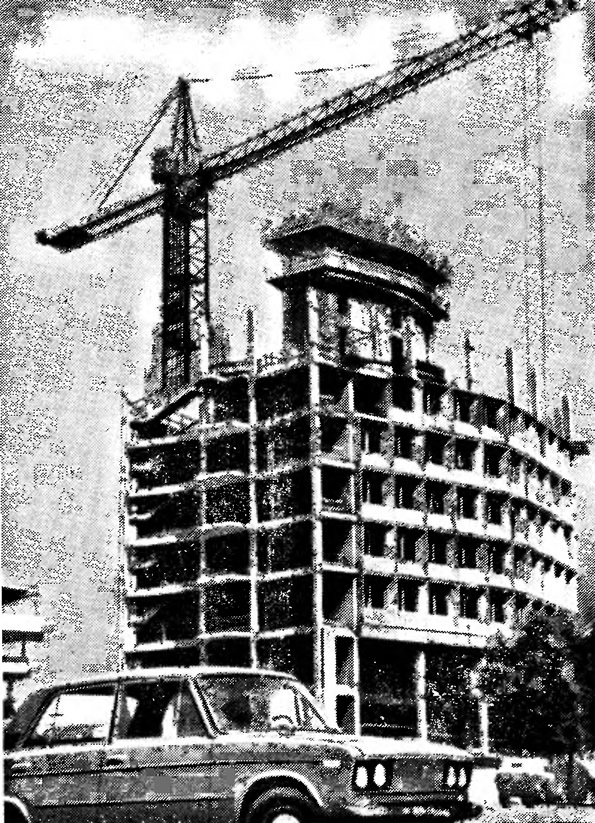

Монолитные ядра жесткости сочетают также со сборными панельными конструкциями внутренних и наружных стен. Ядра жесткости высотой более 15 м рекомендуется возводить в скользящей опалубке или в опалубке с отрывным устройством (рис. 104). Возводимые в настоящее время ядра жесткости выполняют из тяжелого монолитного бетона марки М300. В плане они могут быть прямоугольными, цилиндрическими, крестообразными или более сложной конфигурации. Толщина стен колеблется в пределах 20—80 см.
Армирование стен производят как жесткой, так и гибкой арматурой. Рабочей является продольная арматура. Гибкую арматуру ставят как с наружной, так и с внутренней стороны ствола из стали классов А-II и A-III. Диаметр арматуры устанавливается расчетом и уменьшается с высотой ядра (например, от 28 до 16 мм).
Горизонтальная арматура — не расчетная и устанавливается конструктивно.
Монолитные емкостные сооружения выполняют из бетона марки М200, прямоугольные в плане высотой до 2 м и круглые — до б м. Толщина днища составляет 25—70 см. Армирование осуществляют сетками или каркасами из стали класса A-II или A-III диаметром 10—16 мм.
Стены изготовляют из монолитного бетона обычными методами или торкретированием. При общепринятых способах бетонирования толщина стен составляет 25—30 см.
Торкретбетон наносят на наружную опалубку стен под давлением 0,45—0,5 МПа, толщиной 4—5 см за три прохода. Опалубку и арматуру выставляют сразу на полную высоту. Арматура из стали классов A-II и A-III.
Сборно-монолитные сооружения могут быть прямоугольными или круглыми в плане высотой до 5 м. Днище выполняют из монолитного железобетона с такими же конструктивными характеристиками, что для монолитного варианта.
