Теплопроводность неподвижного воздуха очень мала и если бы в воздушных прослойках воздух находился в состоянии покоя, их термическое сопротивление было бы очень высоким. В действительности, в воздушных прослойках ограждающих конструкций воздух всегда движется, например, у более теплой поверхности вертикальных прослоек он перемещается вверх, а у холодной — вниз. В прослойках с движущимся воздухом количество тепла, передаваемого путем теплопроводности, очень мало по сравнению с теплопередачей путем конвекции.
По мере увеличения толщины воздушной прослойки количество тепла, передаваемого путем конвекции, возрастает, поскольку влияние трения воздушных струек о стенки уменьшается. Ввиду этого для воздушных прослоек не существует характерной для твердых материалов прямой пропорциональности между увеличением толщины слоя и значением его термического сопротивления.
При передаче тепла конвекцией от более теплой поверхности воздушной прослойки к более холодной, преодолевается сопротивление двух пограничных слоев воздуха, прилегающих к этим поверхностям, поэтому значение коэффициента, который можно было бы принять для свободной конвекции у какой-либо поверхности, уменьшается вдвое.
Количество лучистого тепла, передаваемого от более теплой поверхности к более холодной, не зависит от толщины воздушной прослойки; как говорилось ранее, оно определяется коэффициентом излучения поверхностей и разностью, пропорциональной четвертым степеням их абсолютных температур (1.3).

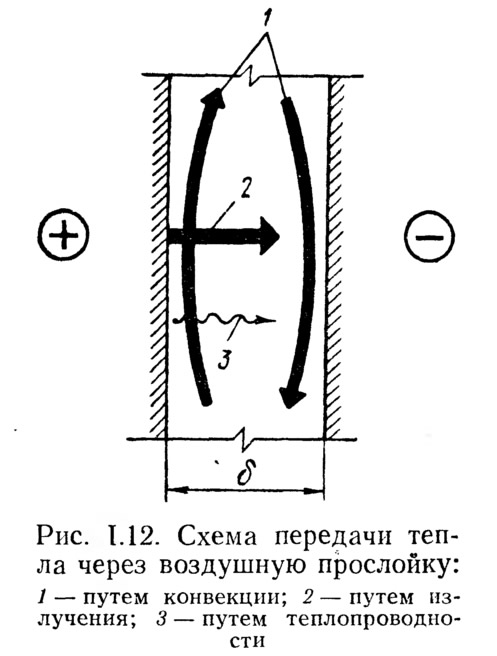

В общем виде поток тепла Q, передаваемый через воздушную прослойку, может быть выражен таким образом:
где αк — коэффициент теплообмена при свободной конвекции; δ — толщина прослойки, м; λ — коэффициент теплопроводности воздуха в прослойке, ккал·м·ч/град; αл — коэффициент теплообмена за счет излучения.
На основании экспериментальных исследований обычно трактуют величину коэффициента теплопередачи воздушной прослойки как вызванную теплообменом, происходящим путем конвекции и теплопроводности:
но зависящую преимущественно от конвекции (здесь λэкв — условная эквивалентная теплопроводное™ воздуха в прослойке); тогда при постоянном значении Δt термическое сопротивление воздушной прослойки Rв.п будет:
Явления конвективного теплообмена в воздушных прослойках зависят от их геометрической формы, размеров и направления потока тепла; особенности этого теплообмена могут быть выражены величиной безразмерного коэффициента конвекции ε, представляющего отношение эквивалентной теплопроводности к теплопроводности неподвижного воздуха ε=λэкв/λ.
Путем обобщения с помощью теории подобия большого количества экспериментальных данных М. А. Михеевым установлена зависимость коэффициента конвекции от произведения критериев Грасгофа и Прандтля, т. е.:
Коэффициенты теплопередачи αк', полученные из выражения
установленного на основе этой зависимости при tср=+10°, приведены для температурного перепада на поверхностях прослойки, Δt=10° в табл. 1.6.
Относительно небольшие величины коэффициентов передачи тепла через горизонтальные прослойки при потоке тепла сверху вниз (например, в цокольных перекрытиях отапливаемых зданий) объясняются малой подвижностью воздуха в таких прослойках; наиболее теплый воздух сосредоточивается у более нагретой верхней поверхности прослойки, затрудняя конвективный теплообмен.
Величина передачи тепла излучением αл, определяемая на основе формулы (1.12), зависит от коэффициентов излучения и температуры; для получения αл в плоских протяженных прослойках достаточно умножить приведенный коэффициент взаимооблучения С' на соответствующий температурный коэффициент принятый по табл. 1.7.
Так, например, при С'=4,2 и средней температуре прослойки, равной 0°, получим αл=4,2·0,81=3,4 ккал/м2·ч·град.
В летних условиях величина αл увеличивается, а термическое сопротивление прослоек уменьшается. Зимой, для прослоек, расположенных в наружной части конструкций, отмечается обратное явление.
Для применения в практических расчетах нормы строительной теплотехники ограждающих конструкций СНиП приводят значения термических сопротивлений замкнутых воздушных прослоек
указанные в табл. 1.8.
Величины Rв.пр, приведенные в таблице, соответствуют разности температур на поверхностях прослоек, равной 10°. При разности температур 8°, величина Rв.пр умножается на коэффициент 1,05, а при разности 6° — на 1,10.
Приведенные данные о термическом сопротивлении относятся к замкнутым плоским воздушным прослойкам. Под замкнутыми понимаются воздушные прослойки, ограниченные непроницаемыми материалами, изолированные от проницания воздуха извне.
Поскольку пористые строительные материалы воздухопроницаемы, к замкнутым могут быть отнесены, например, воздушные прослойки в конструктивных элементах из плотного бетона или других плотных материалов, практически не пропускающих воздуха при тех величинах разности давлений, которые типичны для эксплуатируемых зданий.
Экспериментальные исследования показывают, что термическое сопротивление воздушных прослоек в кирпичной кладке снижается примерно вдвое по сравнению с величинами, указанными в табл. 1.8. При недостаточном заполнении швов между кирпичами раствором (например, при выполнении работ в зимних условиях) воздухопроницаемость кладки может возрасти, а термическое сопротивление воздушных прослоек приблизиться к нулю. Достаточная защита конструкций с воздушными прослойками от воздухопроницания является совершенно необходимой для обеспечения требуемых теплофизических свойств ограждающих конструкций.
Иногда в бетонных или керамических блоках предусматривают прямоугольные пустоты небольшой длины, часто приближающиеся к квадратной форме. В таких пустотах передача лучистого тепла возрастает за счет дополнительного излучения боковых стенок. Прирост величины αл незначителен при отношении длины прослойки к ее толщине, равной 3:1 или более; в пустотах квадратной или круглой формы этот прирост достигает 20%. Эквивалентный коэффициент теплопроводности, учитывающий передачу тепла конвекцией и излучением в квадратных и круглых пустотах значительных размеров (70—100 мм) существенно возрастает, в связи с чем использование таких пустот в материалах с ограниченной теплопроводностью (0,50 ккал/м·ч·град и менее) не имеет смысла с точки зрения теплофизики. Применение квадратных или круглых пустот указанного размера в изделиях из тяжелых бетонов имеет главным образом экономическое значение (уменьшение веса); это значение утрачивается для изделий из легких и ячеистых бетонов, поскольку использование таких пустот может привести к понижению термического сопротивления ограждающих конструкций.

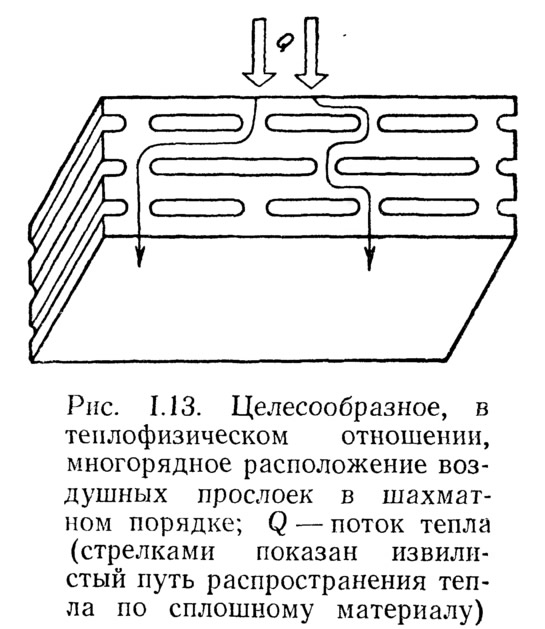

В противоположность этому, применение плоских тонких воздушных прослоек, особенно при многорядном их расположении в шахматном порядке (рис. 1.13), целесообразно. При однорядном размещении воздушных прослоек более эффективно их расположение в наружной части конструкции (если обеспечена ее воздухонепроницаемость), поскольку термическое сопротивление таких прослоек в холодный период года возрастает.
Применение воздушных прослоек в утепленных цокольных перекрытиях над холодными подпольями более рационально, чем в наружных стенах, поскольку передача тепла конвекцией в горизонтальных прослойках этих конструкций существенно уменьшается.
Теплофизическая эффективность воздушных прослоек в летних условиях (защита от перегрева помещений) снижается по сравнению с холодным периодом года; однако эта эффективность возрастает за счет использования прослоек, вентилируемых в ночное время наружным воздухом.
При проектировании полезно иметь в виду, что ограждающие конструкции с воздушными прослойками обладают меньшей влажностной инерцией по сравнению со сплошными. В сухих условиях конструкции с воздушными прослойками (вентилируемыми и замкнутыми) быстро подвергаются естественной сушке и приобретают дополнительные теплозащитные свойства за счет малой влажности материала; во влажных помещениях наоборот — конструкции с замкнутыми прослойками могут сильно переувлажняться, что связано с потерей теплофизических качеств и вероятностью преждевременного их разрушения.
Из предыдущего изложения было видно, что передача тепла через воздушные прослойки в большой мере зависит рт излучения. Однако применение отражательной изоляции с ограниченной долговечностью (алюминиевой фольги, окраски и т. д.) для повышения термического сопротивления воздушных прослоек может быть целесообразным только в конструкциях сухих зданий с ограниченным сроком службы; в сухих капитальных зданиях дополнительный эффект отражательной изоляции также полезен, но следует учитывать, что даже при утрате ее отражательных качеств теплофизические свойства конструкций должны быть не менее требуемых с тем, чтобы обеспечить нормальную эксплуатацию конструкций.
В каменных и бетонных конструкциях с большой начальной влажностью (а также во влажных помещениях) использование алюминиевой фольги, утрачивает смысл, так как ее отражательные свойства могут быть быстро нарушены из-за коррозии алюминия во влажной щелочной среде. Применение отражательной изоляции наиболее эффективно в горизонтальных замкнутых воздушных прослойках при направлении потока тепла сверху вниз (цокольные перекрытия и т. д.), т. е. в том случае, когда конвекция почти отсутствует и передача тепла происходит в основном путем излучения.
Отражательной изоляцией достаточно покрыть только одну из поверхностей воздушной прослойки (более теплую, сравнительно гарантированную от эпизодического появления конденсата, быстро ухудшающего отражательные свойства изоляции).
Возникающие иногда предложения о теплофизической целесообразности разделения воздушных прослоек по толщине экранами из тонкой алюминиевой фольги в целях резкого уменьшения потока лучистого тепла не могут быть использованы для ограждающих конструкций капитальных зданий, поскольку малая эксплуатационная надежность такой теплозащиты не соответствует необходимой долговечности конструкций указанных зданий.
Расчетное значение термического сопротивления воздушной прослойки с отражательной изоляцией на более теплой поверхности повышается примерно вдвое по сравнению с величинами, указанными в табл. 1.8.
В южных районах конструкции с воздушными прослойками обладают достаточной эффективностью в отношении защиты помещений от перегрева; применение отражательной изоляции приобретает в этих условиях особенно большой смысл, поскольку превалирующая часть тепла передается в жаркое время года излучением. Целесообразно в целях повышения теплозащитных свойств ограждений и снижения их веса, экранировать наружные стены многоэтажных зданий лучеотражающими долговечными отделками (например, полированными алюминиевыми листами) с тем, чтобы под экранами была расположена воздушная прослойка, другая поверхность которой покрыта окрасочной или иной экономичной отражательной изоляцией.
Усиление конвекции в воздушных прослойках (например, за счет активного вентилирования их наружным воздухом, поступающим с затененных, озелененных и обводненных участков прилегающей территории) превращается для летнего периода в положительный теплофизический процесс, в противоположность зимним условиям, когда этот вид переноса тепла, в большинстве случаев, совершенно нежелателен.
