Затем образцы выдерживались трое суток в лабораторных условиях и после этого подвергались испытанию на водопоглощение через 1 час и через 48 час. водного хранения.

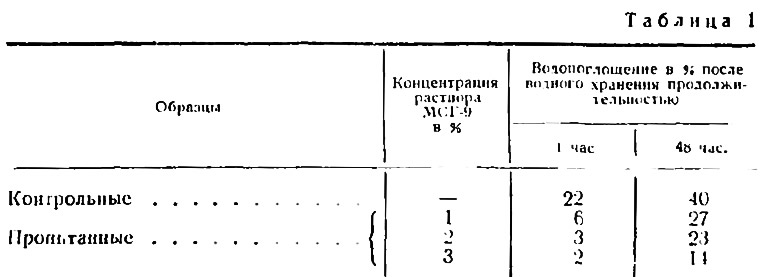

Результаты опыта приведены в табл. 1.
На основе полученных данных можно отметить следующие закономерности по гидрофобизации пенобетона метилсиликонатом натрия (МСГ-9).
Водопоглощение пенобетонных образцов, гидрофобизированных погружением в раствор МСГ-9, меньше водопоглощения контрольных, т. е. негидрофобиоированных образцов, в 6 раз после 1-часового действия воды и в 2 раза после 48-часового действия воды.
Более концентрированный 3%-ный раствор МСГ-9 снижает водопоглощение образцов через 1 час водного хранения в среднем в 2,25 раза больше, а через 24 часа — в 1,8 раза больше, чем 1—2%-ный.
Гидрофобизируюшее действие МСГ-9 при 1-часовом действии воды в 3—7 раз больше, чем при 48-часовом действии, т. е. гидрофобизирующее действие МСГ-9 при более длительном действии воды на образцы уменьшается.
