Общие сведения о лестницах


Статья добавлена в Марте 2016 года
            0


Лестницы служат не только средством сообщения между этажами, но и основным средством эвакуации людей при пожаре или другом аварийном случае. Лестницы должны быть удобны и безопасны при ходьбе, прочны, удовлетворять санитарно-гигиеническим и противопожарным требованиям.

По соображениям пожарной безопасности лестницы в каменных жилых зданиях ограждают с четырех сторон и сверху огнестойкими ограждениями, образующими отдельное помещение (лестничную клетку).

Лестницы и лестничные клетки обычно располагают по композиционным осям здания, и поэтому они являются существенным композиционным элементом плана здания. При строительстве зданий стены лестничных клеток используют как элементы, воспринимающие на себя горизонтальные нагрузки (ветровые).

Размещение лестниц в плане, зависящем от их назначения, размеров и компоновки здания, должно обеспечивать удобную и быструю эвакуацию. Форма лестниц зависит от их назначения, места нахождения и от архитектуры интерьера.

Из каждой квартиры, располагаемой в десятом этаже и выше, должен быть обеспечен выход на две лестницы непосредственно пли через соединительный переход.

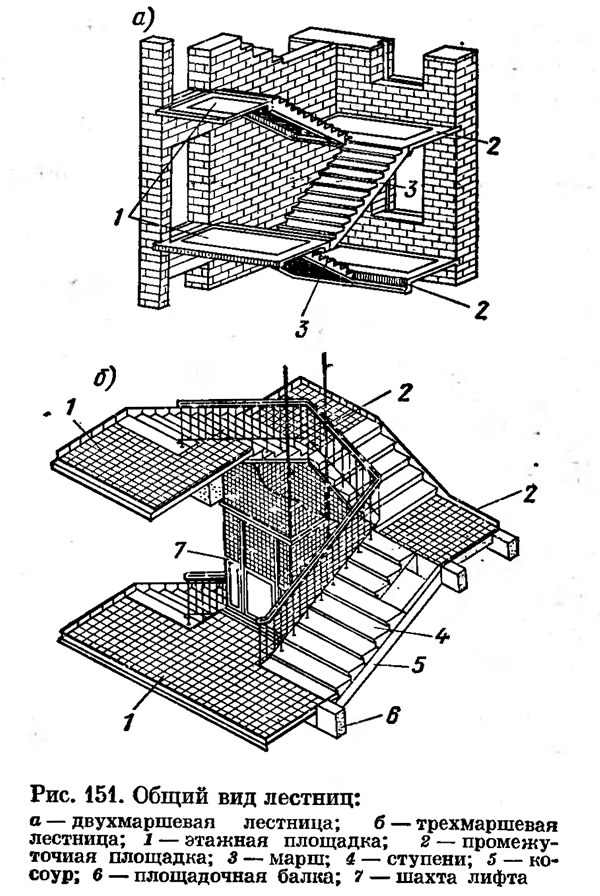

Рис. 151. Общий вид лестниц
Рис. 151. Общий вид лестниц >
Лестница состоит из маршей и площадок (рис. 151). Марш представляет собой конструкцию, состоящую из ряда ступеней, поддерживающих их косоуров (располагаемых под ступенями) или тетив (к которым ступени примыкают сбоку) и ограждения с поручнем.

Лестничные площадки, устраиваемые на уровне каждого этажа, называют этажными, а между этажами — промежуточными.

У ступеней вертикальную грань называют подступенком, а горизонтальную — проступью. Все ступени лестничного марша должны иметь одинаковую форму, кроме верхней и нижней ступеней, называемых фризовыми, которые служат для перехода конструкции к лестничной площадке (см. рис. 157, 158).


По числу маршей в пределах одного этажа лестницы большей частью бывают двухмаршевыми (рис. 151, а) и трехмаршевыми (рис. 151,6). Последние обыкновенно применяют при большой высоте этажа, так как число ступеней в одном марше должно быть не более 16.

По назначению лестницы подразделяют на основные, запасные (вспомогательные) и пожарные. Основные лестничные клетки должны иметь естественное освещение через окна в наружных степах. Запасные лестницы попускается делать без естественного освещения.

В основных лестничных клетках односекционных домов (башенного типа) высотой в 6 этажей и более, а во всех других жилых зданиях высотой в 10 этажей и более нормами рекомендуется предусматривать дымовые люки, обеспечивающие удаление дыма и снижение температуры при пожаре. Размеры дымовых люков должны быть не менее 1X1 м. Открывание дымовых люков должно быть обеспечено с уровня пола первого этажа. Ширина маршей зависит от требующейся пропускной способности лестниц и от габаритов переносимых предметов. Учитывая необходимость использования лестниц для переноса вещей, в жилых домах принимают ширину маршей основных лестниц до 1400 мм. Наименьшая ширина маршей основных лестниц в двухэтажных домах принята равной 900 мм, в домах с числом этажей 3 и более — 1050 мм.

Ширину лестничных площадок назначают не менее ширины марша, причем ширина лестничных площадок основных лестниц должна быть не менее 1200 мм.

Для удобства пользования лестницей необходимо, чтобы высота и ширина ступени соответствовали нормальному шагу человека, который равен примерно 600 мм при ходьбе по горизонтальной поверхности и 450 мм при движении по лестнице. Исходя из этого, ширина ступени b плюс высота ступени h в сумме должны составлять b + h = 450 мм.

Ширина ступени должна быть равна длине ступни человека, т. е. не менее 250 мм, а высота ступени — не более 180 мм.

Уклон лестничных маршой определяется углом а наклона марша к горизонту в градусах или чаще его выражают как отношение высоты ступени h к ее ширине b.

Общепринятыми уклонами лестниц являются 1:2 (α=26°40'), 1:1,75 (α=29°45') и 1:1,5 (α=33°45'). Ступени, соответствующие этим уклонам, должны иметь следующие размеры: h = 15, 16,5 и 18 см, b = 30, 28,5 и 27 см.

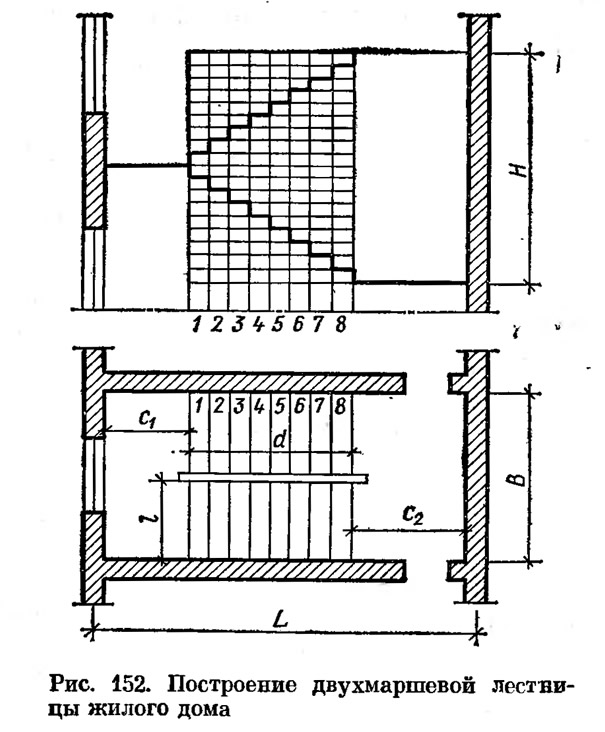

Рис. 152. Построение двухмаршевой лестницы жилого дома
Рис. 152. Построение двухмаршевой лестницы жилого дома >
Суммарную ширину лестничных маршей (в зависимости от количества людей, находящихся па наиболее населенном этаже, кроме первого) принимают из расчета не менее 0,6 м на 100 человек.

Для того чтобы определить размеры лестниц и лестничной клетки, в которой она будет размещена, необходимо знать высоту этажа, выбрать схему лестницы и размеры ступеней.

Пример. Определить размеры двухмаршевой лестницы жилого дома, если высота этажа равна 2,7 м, ширина марша 1,05 м, уклон лестницы 1: 2 (рис. 152).

Принимаем ступень размерами 150x 300 мм. Ширина лестничной клетки В равна суммарной ширине обоих маршей плюс промежуток между ними, равный 100 мм, т. е.

В = 21 + 100 = 2 · 1050 + 100 = 2200 мм.

Высота одного марша будет равна

H/2 = 2700 : 2 = 1350 мм.

Число подступенков n в одном марше составит

n = 1350 : 150 = 9.

Число проступей в одном марше будет на единицу меньше числа подступенков, так как верхняя проступь располагается на лестничной площадке:

n — 1 = 9 — 1 = 8.

Длина горизонтальной проекции марша d, называемая его заложением, будет равна

d = 300 (n — 1) = 300 — 8 = 2400 мм

Принимая ширину промежуточной площадки С) = 1200 мм, а этажной с2=1300 мм, получим, что полная длина лестничной клетки

L = d + с1 + с2 = 2400 + 1200 + 1300 = 4900 мм.

Графическое построение лестницы (см. рис. 152) выполняют следующим образом. Высоту этажа делят на число частей, равное числу подступенков в этаже, и через полученные точки проводят горизонтальные прямые. Затем горизонтальную проекцию (заложение марша) делят на число проступей без одной и через полученные точки проводят вертикальные прямые. По полученной сетке вычерчивают профиль лестницы.
Источник: «Архитектура гражданских и промышленных зданий», М.: Высш. школа, 1975
