Несущие конструкции из труб

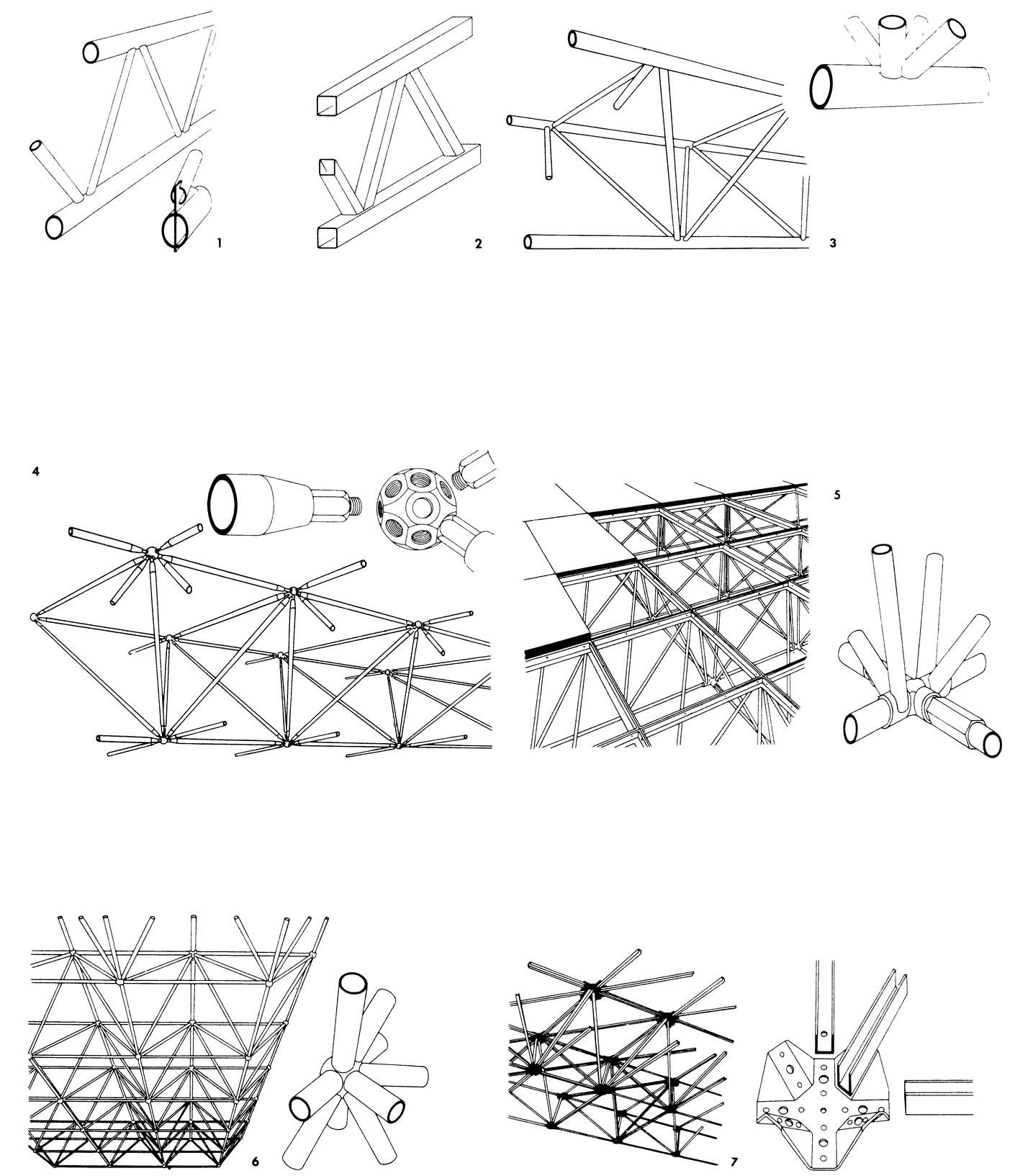

1. Решетчатая балка из круглых труб. Стержни одного наружного диаметра различаются по площади поперечного сечения благодаря различной толщине стенки. Узловые соединения без фасонок на сварке. Концы труб фрезеруются или обрезаются на специальных машинах по форме примыкания. В соединениях на фасонках последние ввариваются в прооези в трубах; из-за трудностей защиты от коррозии применяются лишь во внутренних помещениях.

2. Прямоугольные или квадратные трубы. В большинстве случаев сварные соединения встык. Элегантная чистая конструкция, но трудоемкая в изготовлении.

3. Трехпоясная ферма из труб. Верхний пояс фермы устойчив из плоскости, и поэтому его не надо раскреплять. Типичная трубчатая конструкция.

4. «Mero» — трубчатое соединение с резьбовыми соединениями в узлах. Широко распространенные конструкции: связи, объемные структуры, плоские выпуклые и круглые как для постоянных, так и для временных сооружений разного назначения, как-то: ярмарки, трибуны.

5. «Space-Deck-System». Объемная несущая структура, верхняя плоскость которой образована квадратными рамами из уголкового профиля. Они перекрываются газобетонными сборными плитами. Предварительно изготовленные пирамиды стержневых решеток соединяются в узле через растянутый стержень стяжными муфтами.

6. «Oktaplatte». Объемная структура, имеющая в большинстве случаев квадратные или ромбические элементы перекрытий. В узлах стержни свариваются через шаровую вставку.

7. «Unistrut». В качестве отдельных элементов применяются швеллеры одинаковой длины, которые соединяются с помощью одинаковых узловых фасонок.
