Горизонтальные решетчатые связи для обеспечения жесткости

Усилия от ветровой нагрузки, действующей на наружные стены, собираются в плоскостях перекрытий и покрытия и далее передаются к вертикальным элементам несущего каркаса. В большинстве случаев несущие конструкции перекрытий и покрытия образуют жесткие диски, способные передавать ветровые нагрузки с наружных стен на каркас здания. В противном случае требуется устройство специальных горизонтальных связей. В многоэтажных зданиях горизонтальные связи достаточно иметь в плоскости каждого второго или третьего перекрытия. Несущая способность колонн в большинстве случаев достаточна для восприятия ветровой нагрузки с грузовой площади высотой два-три этажа.

Плиты перекрытий могут выполнять функции горизонтальных ветровых связей только после того, как они приобретут требуемую прочность после бетонирования, поэтому на период монтажа каркаса необходимы временные связи, которые позднее могут быть сняты.

Ветровые связи необходимы не по всей площади покрытия или междуэтажного перекрытия, а размещение их должно быть таким, чтобы была обеспечена передача горизонтальных усилий на вертикальные связи.

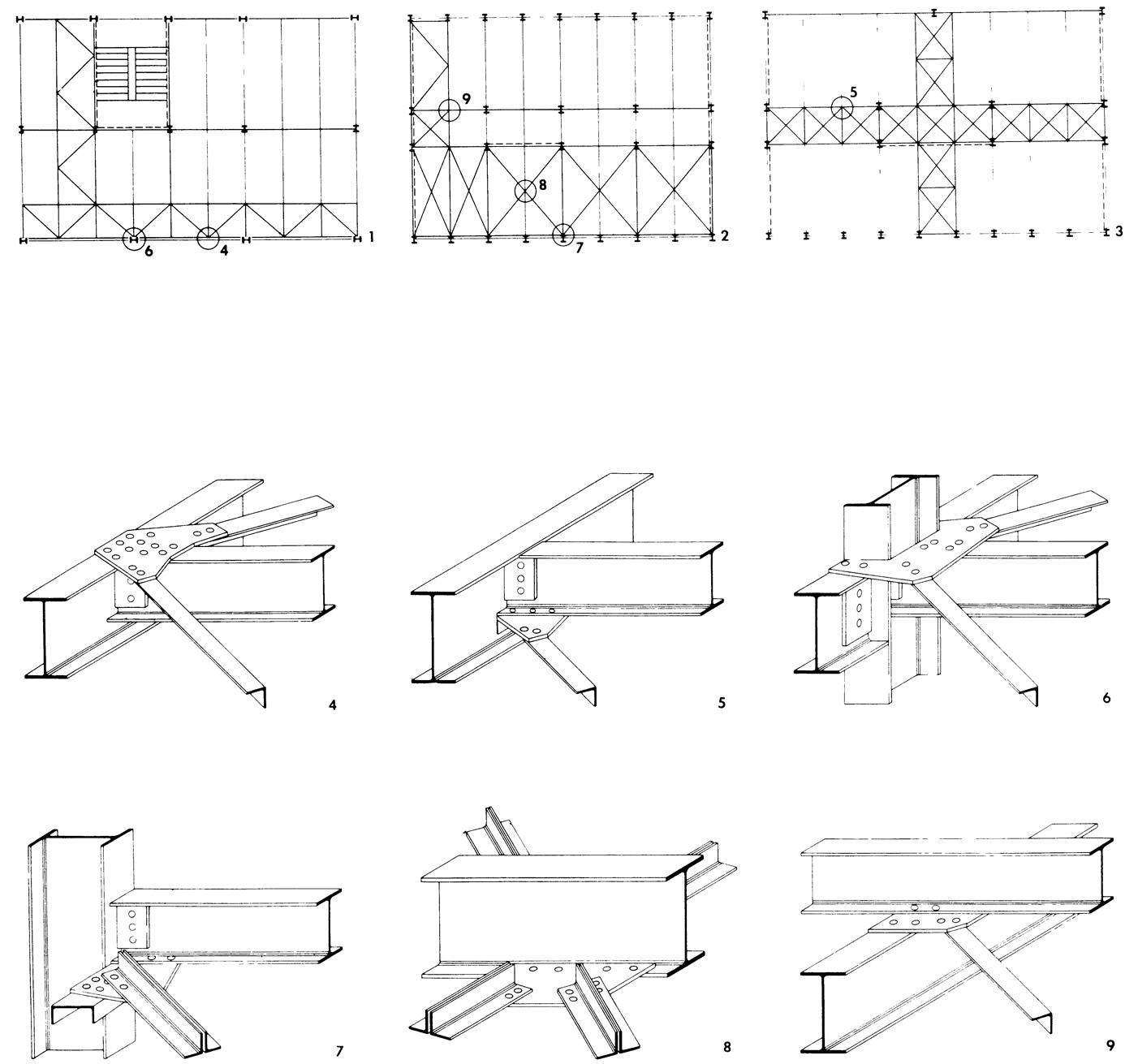

1. Вертикальные связи расположены вокруг лестничной клетки в трех плоскостях. Горизонтальная связевая ферма в продольном направлении здания образована постановкой раскосов между рандбалками и поясом параллельно наружной стене. Поперечная горизонтальная связевая ферма образована между двумя балками перекрытия, служащими ее поясами.

2. Вертикальные связи в плоскостях торцовых стен и между двумя внутренними колоннами. Горизонтальная связевая ферма в продольном направлении здания образована между рандбалками и прогонами, идущими в плоскости вертикальных связей. Поясами поперечной связевой фермы служат две балки перекрытия.


3. Вертикальные связи в плоскостях торцовых стен и между двумя внутренними колоннами. Горизонтальная связевая ферма в продольном направлении здания образована между двумя рядами внутренних колонн (удачное решение при планировке центрально расположенного коридора).

Поперечная горизонтальная связевая ферма образована между двумя средними рядами балок перекрытия.

4. Горизонтальные связи в плоскости верхних поясов балок перекрытия и рандбалки Раскосы из уголков. Фасонка и головки болтов могут мешать укладке гофрированных листов настила.

5. Связи установлены в плоскости нижнего пояса балки перекрытия.

6. Крепление раскосов из уголков в узле примыкания рандбалки и балки перекрытия к колонне.

7. При отсутствии продольной балки, являющейся одновременно поясом связевой фермы, необходим дополнительный элемент (здесь один швеллер).

8. Крепление пересекающихся связевых стержней к балке перекрытия.

9. Если балки перекрытия лежат на прогонах, то наилучшим решением будет размещение связей в плоскости нижних поясов балок.
