Прокладка линий отопления в зоне перекрытий

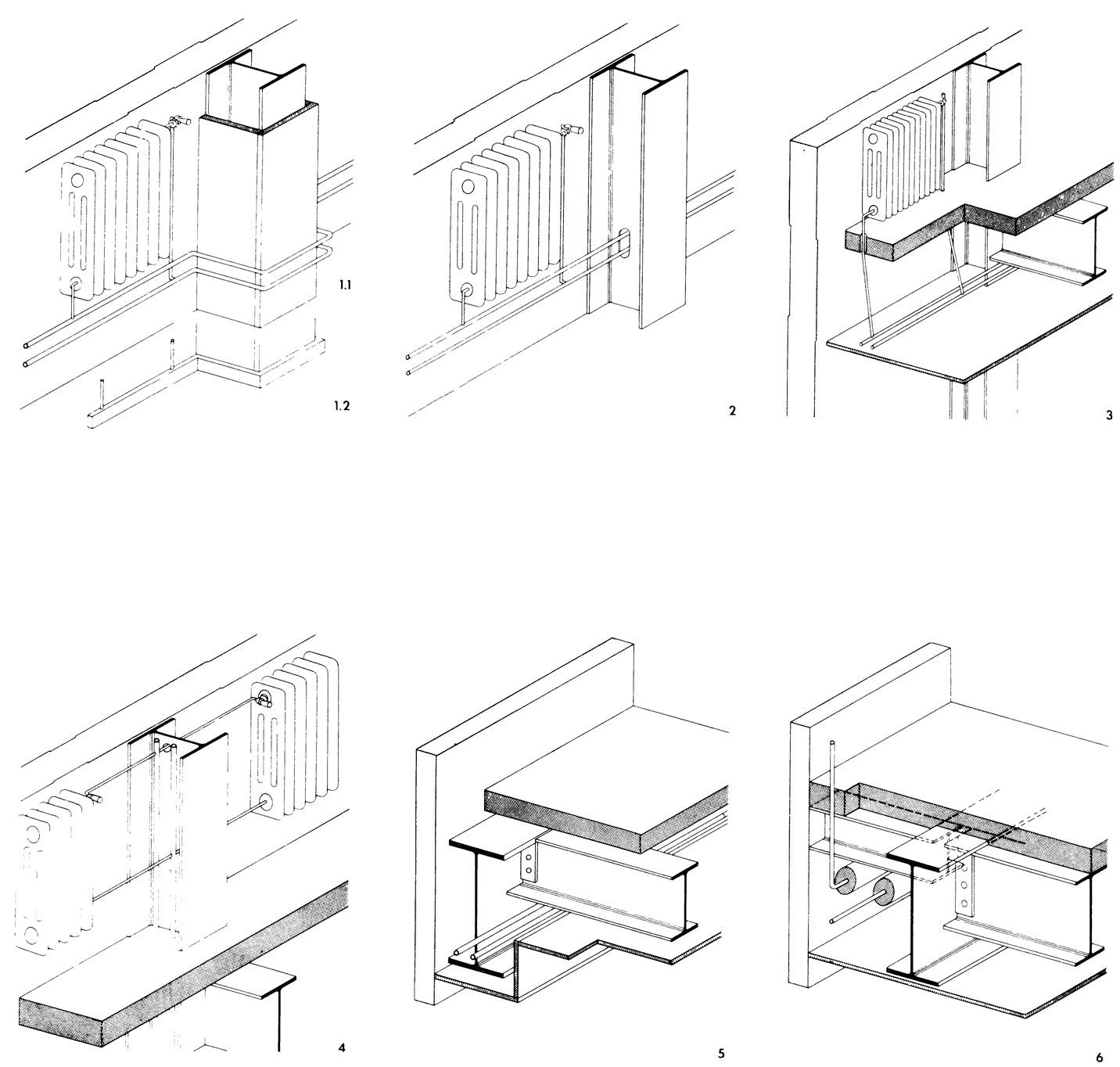

Радиаторы водяного отопления стоят, как правило, под окнами. Если наружные колонны стоят непосредственно у наружных стен, то линии горячей воды обводятся вокруг колонн или проходят сквозь них. Имеются следующие возможности.

1.1. Обе трубы двухтрубной линии проводятся вокруг колонны. Это не лучшее решение, которое не годится для помещений с повышенным уровнем архитектурного оформления.

1.2. Приемлемое решение при однотрубном отоплении, расположенном в плинтусах.

2. Часто бывает возможно пропускать трубы отопления сквозь отверстие в стенке колонны вместе с огнестойкой облицовкой.

3. Чистое решение дает проводка линий отопления в зоне перекрытия под несущими балками. Отверстия в плитах перекрытия для подводящих и отводящих труб либо просверливаются по месту, либо закладываются заранее пробками при бетонировании. При этом выдерживание требуемых допусков легче при сборных железобетонных плитах, чем в перекрытиях из монолитного бетона.

4. Подводящие и отводящие линии расположены вертикально между полками балки и обеспечивают размещение радиаторов вправо и влево от колонны.

5. Колонны и прогоны стоят вплотную к наружной стене. Плита перекрытия имеет большой свес. Пространство между прогоном и фасадом не может использоваться для укладки труб отопления или других трубопроводов, так как оно после установки наружной стены станет недоступным; поэтому трубы проводятся с внутренней стороны прогона. Подвесной потолок может быть подтянут до низа балок перекрытия. Облицовка прогона, лежащего рядом с наружной стеной, выполняется с образованием уступа.

6. Колонны и прогон отстоят от фасада настолько, что сами плиты недостаточно прочны для образования консоли и должны подпираться специальными консольными балочками, под которыми можно расположить технические линии.
