Рациональность их применения зависит от климатических особенностей района строительства.

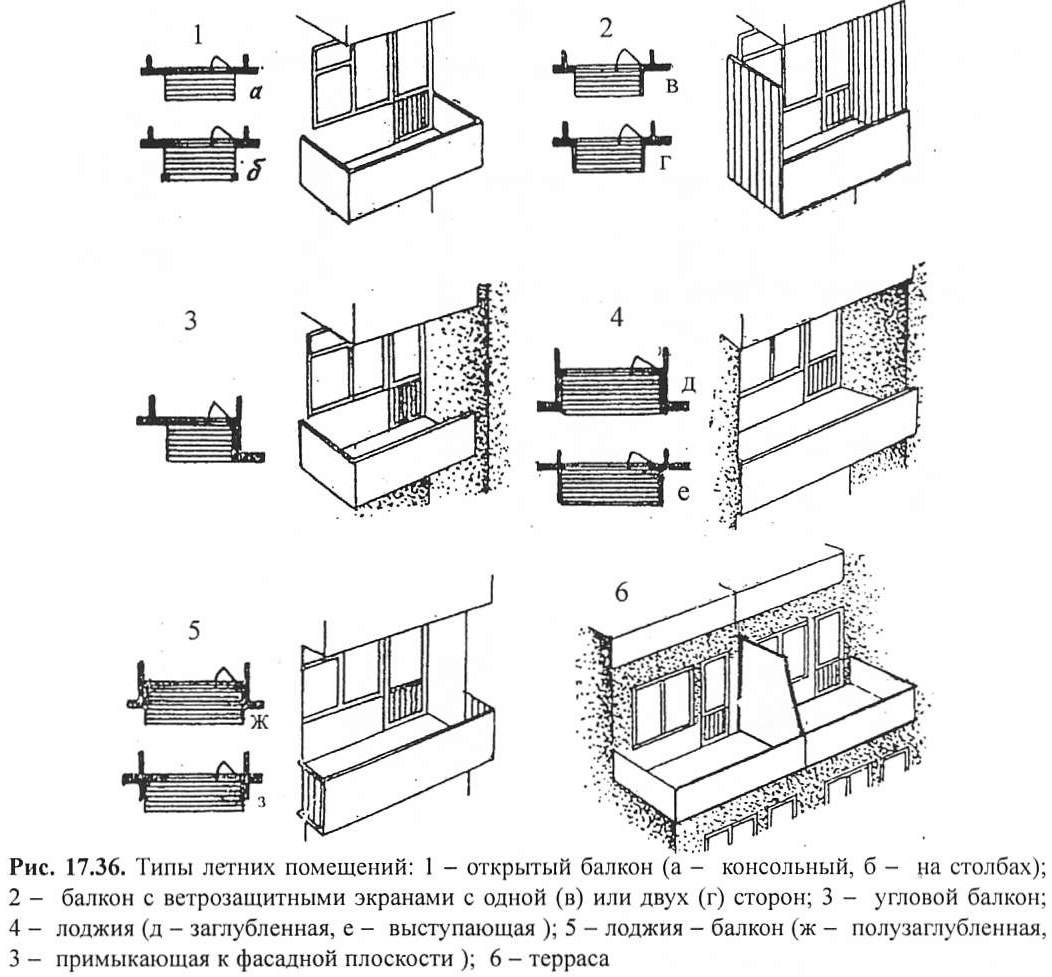

Открытые летние помещения в умеренной климатической зоне целесообразно размещать при общей комнате и кухне, а в южных районах и при спальне.
Глубина летних помещений должна быть не менее 90 см для средних климатических районов и не менее 120-180 см для южных, так как там часто размещают летом спальные места и места для приема пищи.
В жарком климате балконы и лоджии, затеняющие помещения от избыточной инсоляции, незаменимы.
Эркеры, дающие увеличение освещенности и инсоляции внутреннего объема помещения, хорошо применять в северных районах.
Конструктивные особенности балконов, лоджий, эркеров многовариантны и зависят от строительной и конструктивной систем здания.
Балконы
Балконы — открытые консольные площадки с выносом 90-120 см от плоскости стены, имеющие по трем сторонам ограждения высотой до 1,0 м. Форма балконов может быть разнообразна — прямоугольная, трапециевидная, треугольная, криволинейная, пилообразная и др.
Балконы выполняют в квартире две основные функции: служат для отдыха и как место выполнения различных хозяйственных дел (разведения цветов, сушки белья, проветривания вещей, хранения продуктов...)

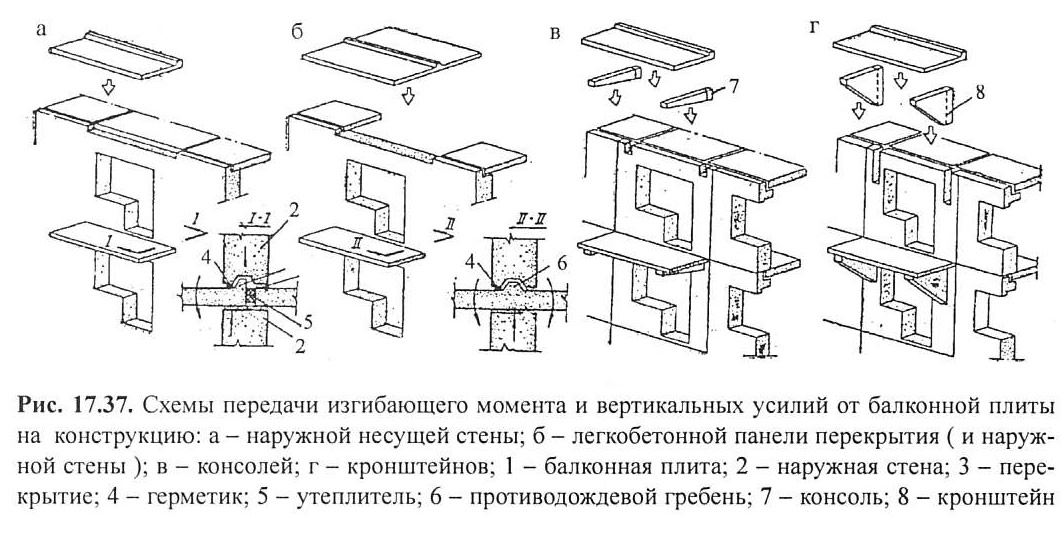

По своей статической схеме балконные плиты могут работать (рис. 17.37):
- как консольная плита, передающая изгибающий момент и вертикальную опорную реакцию на конструкцию стены и перекрытие здания;
- как балочная плита, имеющая вариантные решения опирания сторон: - на консольные балки, подвеску к внутренним поперечным стенам здания или опирания на выносные стойки.
Балконная плита имеет гладкую нижнюю плоскость или выступающие по контуру ребра, но во всех случаях по низу наружных граней плиты, должен быть устроен - слезник, не допускающий намокания наружной поверхности стены здания. Верхняя плоскость балконной плиты выполняется с уклоном от фасадной плоскости стены в 1-2%.
Гидроизоляционный ковер укладывают по верху плиты с заделкой его верх по стене здания. По слою гидроизоляции устраивают по цементной или асфальтовой стяжке пол из керамических плиток, расположенный на 50-70 мм ниже пола помещения, к которому примыкает балкон и на 100-120 мм ниже уровня дверного порога.
Лоджии

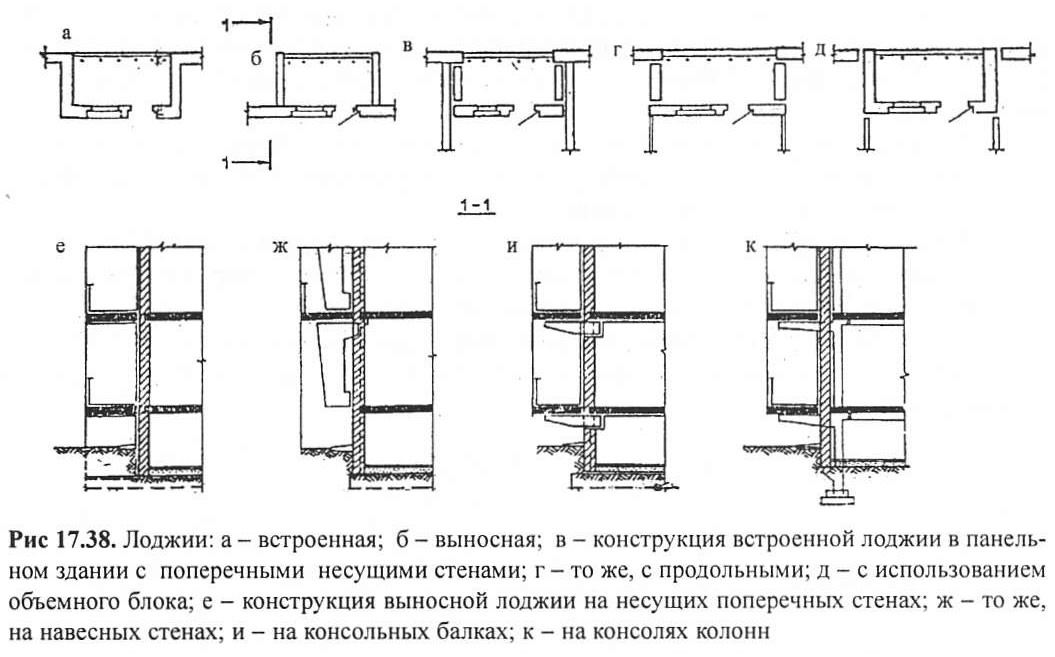

Лоджии (рис. 17.38) могут быть встроенными в объем здания или выступать за фасадную плоскость - выносные, но в обоих случаях они имеют глухое боковое ограждение. При встроенных в объем здания лоджий требуется устройство примыкающих утепленных боковых (торцовых) стен.
В перекрытиях лоджий, заведенных на наружную стену, с целью исключения мостиков холода, устанавливают теплоизляционные прокладки.
Конструкция выносных лоджий осуществляется с помощью дополнительных, перпендикулярных фасаду несущих или навесных боковых стен, выступающих консолей колонн каркаса или защемленных в поперечных внутренних стенах консольных балок.
Несущие боковые стены лоджий применяют только для зданий средней этажности. При этом для обеспечения совместной осадки лоджий и стен здания боковые щёки-стены лоджий опирают на участки фундаментов поперечных внутренних стен, вынесенных за плоскость фасада.
Ограждения балконов и лоджий выполняют из металлических решеток, укрепленных в бетонной плите перекрытия лоджии (балкона). Ограждение может быть глухим с обшивкой решетки декоративными листами стеклопластика, гофрированного металла и др., а также с устройством кирпичной стенки толщиной в четверть кирпича.
Разработаны конструкции раздвижного остекления лоджий, что в наибольшей степени отвечает требованиям комфортности в средней и северной климатических зонах России. При остекления балконов или лоджий возникает существенный недостаток, выражающийся в уменьшении светового потока в среднем на 15-20%, так как широкие вертикальные и горизонтальные импосты рам ограждения препятствуют прохождению светового потока.

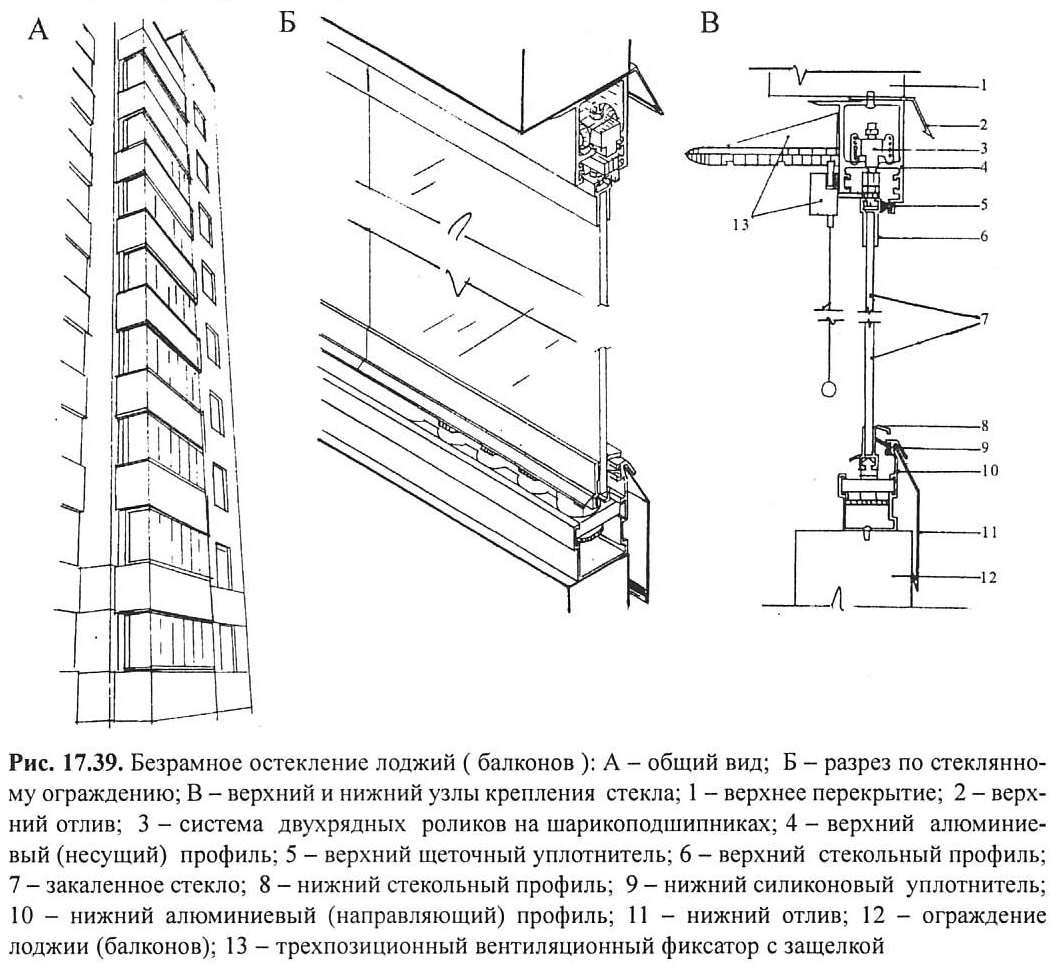

Безрамная конструкция остекления устраняет этот недостаток, Она представляет собой каркас, собранный из четырех алюминиевых профилей, который с точностью до 2 мм повторяет размеры проема балкона или лоджии. Верхний горизонтальный алюминиевый профиль - несущий, с полками, по которым катается пара сдвоенных роликовых опор, несущих полотна закаленного стекла (рис. 17.39). Нижний профиль является направляющим. Вертикальные профили с щеточными уплотнителями обеспечивают плотное примыкание стекол к стенам лоджии (балкона). Все элементы каркаса крепятся к стенам, потолку и ограждению лоджии или балкона. Готовое остекление представляет собой сплошную стену из закаленного стекла толщиной 6 мм без рам и вертикальных стоек. Для проветривания предусмотрен механизм фиксирования открытых створок.
Эркер

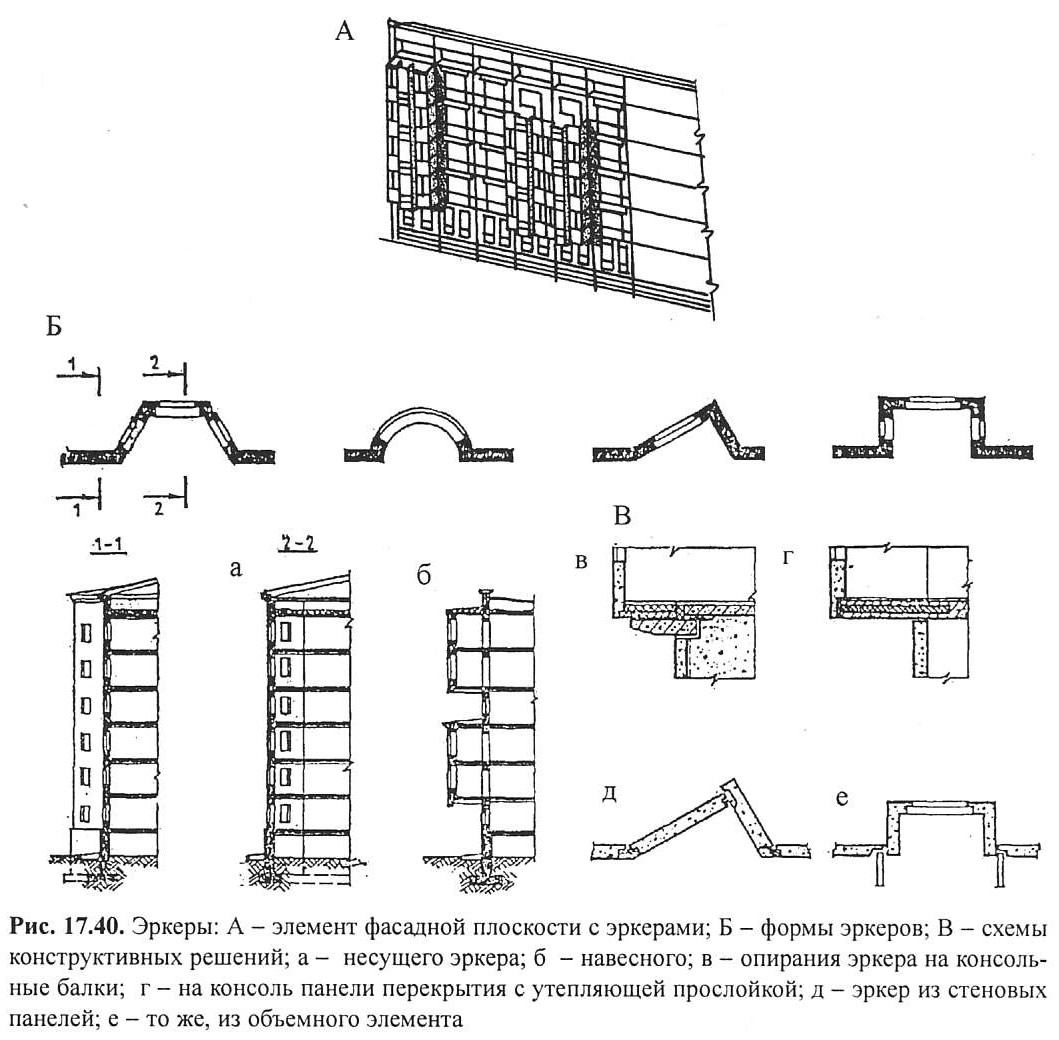

Эркер (рис. 17.40) - вынесенный за фасадную плоскость объем внутреннего пространства здания обеспечивает увеличение инсоляции полезной площади комнаты и эстетически обогащает интерьер. В плане эркеры могут иметь различную конфигурацию - прямоугольную, треугольную, трапециевидную, полукруглую и др.
Эркер является активным средством композиции здания, подчеркивает членение и пластику фасадной плоскости. Он может быть отдельным композиционным акцентом, может ритмично повторяться по вертикальной плоскости здания, или же чередуясь с плоскими участками стены и западающими лоджиями, создавать активную светотеневую пластику фасада.
Стены эркеров могут быть как несущими, так и ненесущими, могут выполняться в виде объемного элемента, навешиваемого на конструкции здания.
При несущих стенах эркеры устанавливаются на фундаментные конструкции. При навесной системе - эркерный объем может не доходить до фундаментов, прерываться в любом месте по вертикали.
Ненесущие облегченные наружные стены эркера опирают на различного типа консоли внутренних несущих конструкций - консоли колонн каркаса, балки, защемленные во внутренних стенах, консоли плит перекрытий.
В навесных эркерах необходимо соблюдать условия теплозащиты нижнего и верхнего его перекрытий, являющиеся наружными ограждающимися конструкциями.
Разработан индустриальный объемный эркерный элемент, предназначаемый для применения как при новом строительстве, так и при капитальном ремонте и реконструкции жилых домов.
Объемный эркер состоит из наружной железобетонной трехслойной стены и одного верхнего несущего перекрытия, изготовляется по стендовой технологии и поставляется на стройку с максимальной степенью заводской готовностью.
При строительстве зданий на крутых уклонах или уступающей в глубь фасадной плоскостью устраивают открытые террасы, располагающиеся над эксплуатируемыми объемами. Полы таких террас служат эксплуатируемыми крышами перекрываемых объемов, что требует внимательного отношения к вопросам гидроизоляции.
