Деревянные стены гражданских зданий


Статья добавлена в Октябре 2014 года
            0


Древесина хвойных пород является эффективным строительным материалом. Древесина имеет хорошие механические и теплотехнические свойства. Современные технологии обработки позволяют устранить такие ее недостатки, как возгораемость и подверженность гниению. Поэтому в районах, имеющих лесные массивы, применение древесины оправдано.

По своему конструктивному решению деревянные стены подразделяются на - бревенчатые, брусчатые, каркасные и щитовые.

Бревенчатые стены

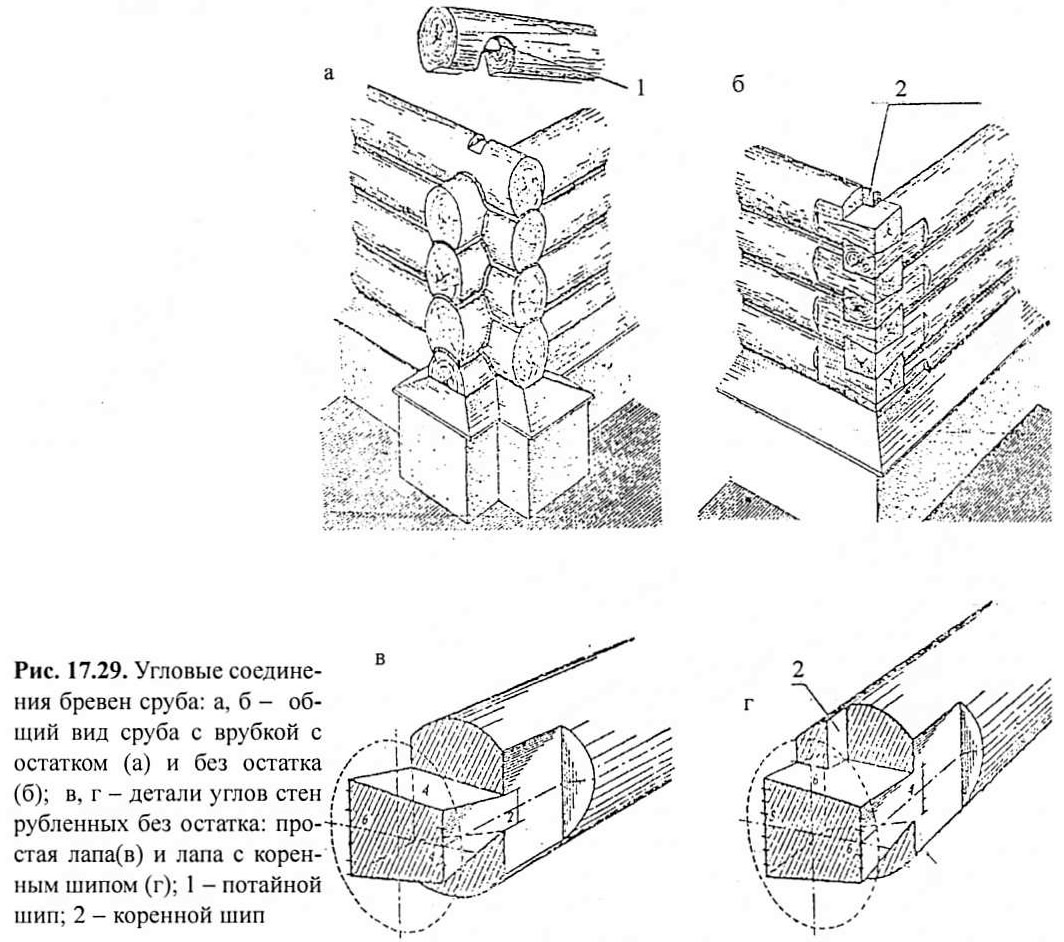

Рис. 17.29. Угловые соединения бревен сруба
Рис. 17.29. Угловые соединения бревен сруба >
Бревенчатые стены (рис. 17.29) - выполняются укладкой горизонтальных рядов ( венцов ) с устройством связевых соединений в местах пересечений. Ряды венцов, уложенные один на другой, образуют сруб (коробку дома). Самый нижний венец называется окладным.

Бревна укладывают в венцы комлями попеременно в разные стороны, чтобы выравнивать горизонтальные ряды сруба. Соединения бревен в углах производится - с остатком или без остатка.

При рубки углов с остатком (в чашку) концы бревен выпускают за наружную плоскость стены на длину, равную диаметру или 2/3 бревна.

При рубке без остатка производят врезку бревен друг в друга в лапу или в полулany.

Сопряжение бревен в углах производится в поддерева, поэтому в каждом венце оси сопрягаемых стен разнятся в уровнях на половину диаметра бревна.

Кроме соединения в (круглые или четырехгранные шипы). Шипы вставляют в заранее выбранные в бревнах гнезда, располагаемые в шахматном порядке с расстоянием 100-150 см.

Для беспрепятственной осадки венцов при высыхании пазы для шипов делают на 1,5—2,0 см глубже.

Между венцами прокладывают уплотнительный мягкий материал- войлок, пакля, мох, синтипон и др.


Брусчатые стены

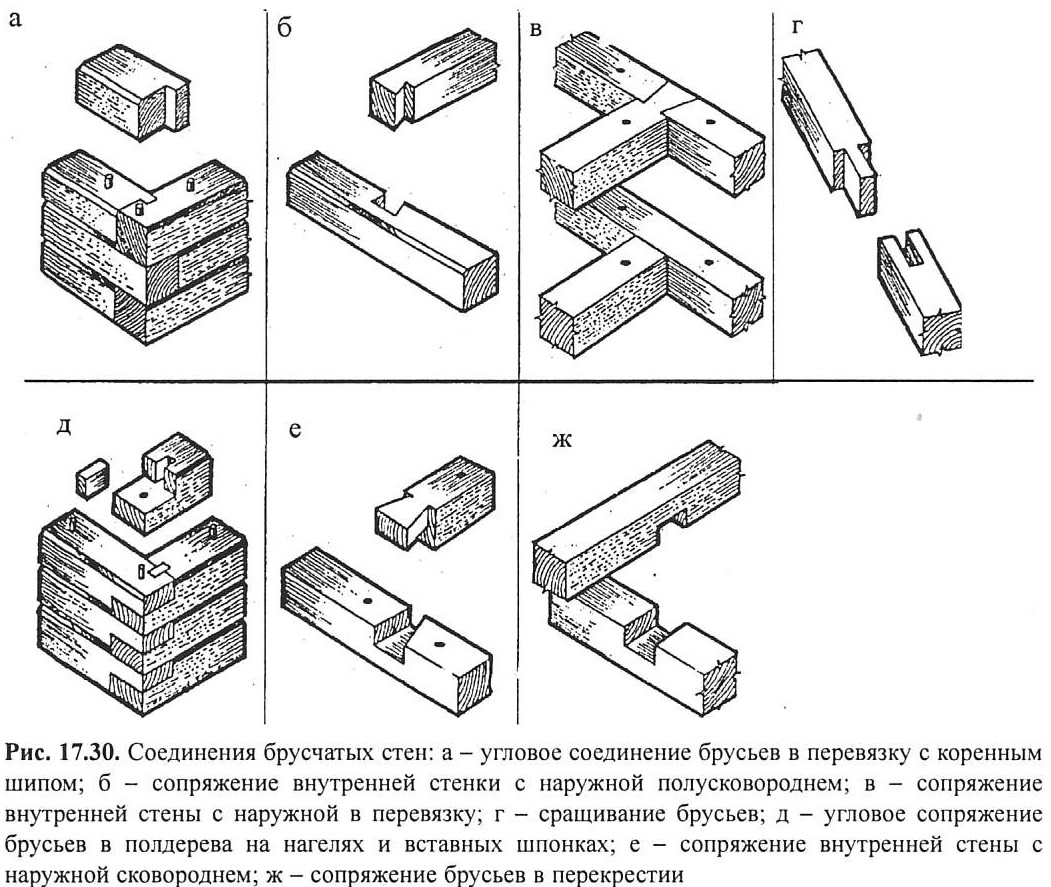

Рис. 17.30. Соединения брусчатых стен
Рис. 17.30. Соединения брусчатых стен >
Брусчатые стены (рис. 17.30) возводятся из заранее заготовленных на заводе брусьев, исключающих ручную обработку бревен и вязку углов.

Брусья, также как и бревна, укладываются венцами с прокладкой уплотняющего материала между рядами для исключения продуваемости. Для сплачивания рядов служат нагели и шипы, которые вставляют в просверленные отверстия и высоту, которых, как и в бревенчатых стенах делают с запасом на осадку.

Для более плотного соединения рядов между собой, а также для уменьшения продуваемости иногда в брусьях на всю ширину утраивают шпунты и гребни.

Сопряжение брусьев в углах может выполняться в полдерева или в перевязку с коренным шипом. Примыкание внутренних стен к наружным осуществляется впритык с коренным шипом и пазами или ласточкиным хвостом (сквозным или потайным - сковороднем).

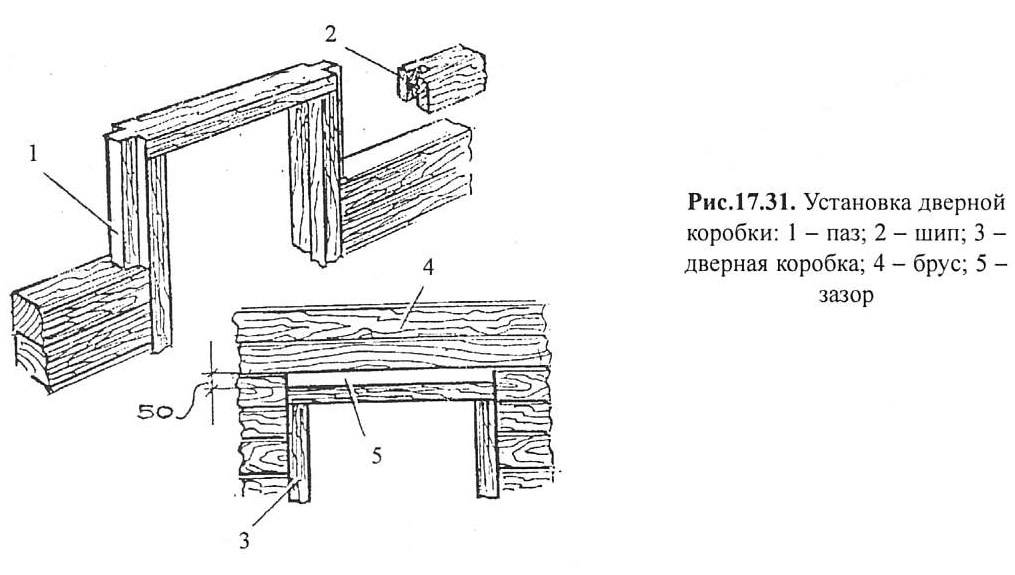

Рис.17.31. Установка дверной коробки
Рис.17.31. Установка дверной коробки >
Деревянные дома дают значительную осадку, поэтому над дверными и оконными коробками оставляют зазор, размером 5% высоты проема, заполняемый упругим материалом (рис. 17.31).

Особое внимание следует обращать на конопатку швов между венцами. В течение первых 1,5-2,0 лет сруб (высотой в этаж) дает осадку по высоте на 15-20 см, что следует учитывать при его возведении.


Устойчивость бревенчатых и брусчатых стен обеспечивается связью их в углах и в пересечениях с примыкающими стеками, располагаемые на расстояниях не более 6-8 м. друг от друга. При больших расстояниях стены укрепляют сжимами во избежания выпучивания. Сжимы выполняют из вертикальных, парных брусьев, устанавливаемых с двух сторон стены и скрепляемых по высоте между собой через 1,0-1,5 м. болтами.

Каркасные деревянные стены


Рис. 17.32. Пример решения каркасно-деревянного дома
Рис. 17.32. Пример решения каркасно-деревянного дома >
Каркасные деревянные стены (рис. 17.32) по материалоемкости и трудоемкости значительнее экономичнее брусчатых и бревенчатых стен. Такие стены могут устраиваться непосредственно на месте или собираться из элементов заводского изготовления.

Первый вариант представляет собой конструкцию из расставленных с определённым шагом стоек, имеющих верхнюю и нижнюю обвязки, связующие подкосы по углам здания. Каркас обшивается с двух сторон, а внутренняя полость заполняется утепляющим материалом (плитным, рулонным или сыпучим).

Утеплитель может укладываться в один или несколько слоев, вплотную друг к другу или с воздушным зазором, повышающий теплоизоляционные свойства стены. Для исключения конденсата в утепляющем материале, прокладывают пароизоляционный слой с внутренней стороны стены (сразу за внутренней обшивкой).

Обшивка стоек выполняется из досок толщиной 1,9-2,5 см, прибиваемых к ним горизонтальными рядами. Для повышения жесткости обшивка может выполняться в 2 слоя, причем первый по стойкам под углом 45°, что повышает общую жесткость здания.

Каркасно-обшивные дома обеспечивают любую степень теплозащиты. Недостаток - много детальность, возможность замачивания в период сборки утеплителя и его осадки в процессе эксплуатации.


Этот недостаток гасится в конструкциях с каркасно-обшивными стенами - под сруб с облицовкой из пластин под брус или бревно.

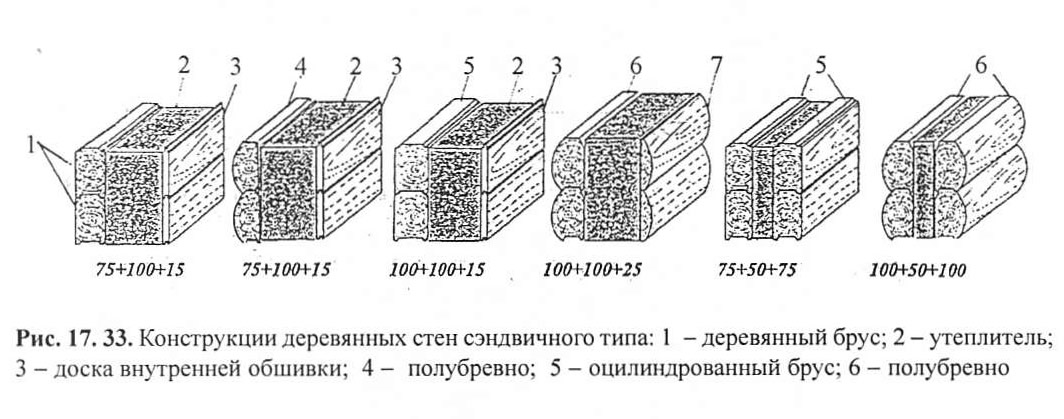

Рис. 17.33. Конструкции деревянных стен сэндвичного типа
Рис. 17.33. Конструкции деревянных стен сэндвичного типа >
Каркасно-обшивные стены - трехслойная конструкция деревянных стен, сохраняющая внешний облик бревенчатой или брусчатой стены, но имеющие высокие теплозащитные и прочностные характеристики. Конструкция - сэндвнчного типа (рис. 17.33) с утеплителем из стекловолокна, обладающим малой плотностью и малым коэффициентом теплопроводности. Это легкий, мягкий эластичный, негорючий материал. С наружной стороны обшивка состоит из полубрусьев или полубревен, толщиной в 75 мм. С внутренней стороны обшивка может быть выполнена из досок или имитировать брусчатую (бревенчатую) структуру.

Брусья (бревна) вертикально связывают между собой деревянными цилиндрическими нагелями. Торцы обшивок заводятся в пазы стоек, обеспечивая неизменяемость стен.

По современным требованиям энергосбережения толщину однослойных деревянных стен следует назначать толщиной в 45-50 см, что практически невыполнимо. Выше приведенное решение сэндвичной конструкции стены, повышает теплотехнические характеристики, снижает материалоемкость и стоимость.

Щитовые стены

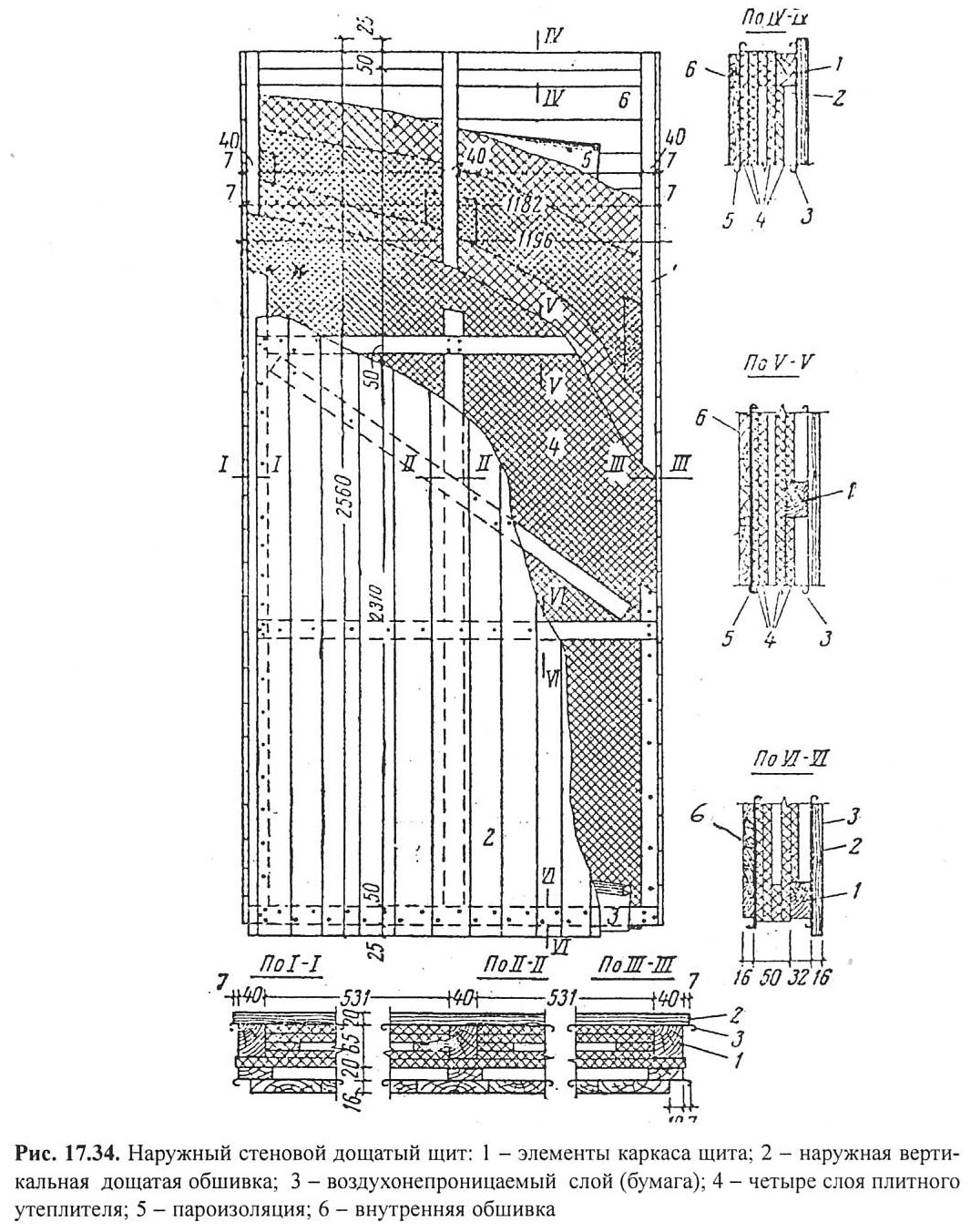

Рис. 17.34. Наружный стеновой дощатый щит
Рис. 17.34. Наружный стеновой дощатый щит >
Щитовые стены (рис. 17.34) собираются из укрупненных элементов заводского изготовления - стеновых утепленных щитов.

Щиты состоят из рамной обвязки, наружного и внутреннего слоев обшивки из досок, между которыми закладывается утеплитель. Щиты по ширине кратны модулю 3М, а по высоте - соответствуют высоте этажа здания. Щиты могут быть глухими или с оконными (дверными) коробками.


Различают щитовые дома бескаркасной и каркасной конструктивных систем.
Стены бескаркасной системы собираются из щитов, устанавливаемых на нижнюю и скрепленных верхней обвязками.

В каркасных домах нагрузку воспринимают деревянные стойки, а щиты служат заполнением каркаса и ограждением.

Наиболее ответственным соединением в щитовых домах являются стыки. Чаще всего стыковое соединение выполняют в шпунт. В этом случае на боковой стороне щита в его обвязке выбирают паз, а на другой - оставляют гребень, заходящий в паз при стыковке щитов. Шов заподлицо перекрывают узкой доской -нащельником, для которого на боковых гранях щитов оставляют специальные четверти, кроме того, герметизируют мастиками и клейкими эластичными лентами.

Панельные стены


Рис. 17.35. Наружные деревянные стеновые панели
Рис. 17.35. Наружные деревянные стеновые панели >
Панельные стены (рис. 17.35) — проектируют однорядной с одно- или двухмодульной разрезкой на основе модуля 12М. Конструкция панели представляет собой деревянный каркас, обшитый с наружной и внутренней стороны отделочными материалами. Во внутренней полости расположен эффективный утеплитель.

Для наружной обшивки применяют цементно-стружечные плиты, водостойкие фанеры, шпунтованные доски и др.

Для внутренней обшивки - гипсокартонные листы, твердые древесноволокнистые плиты, по которым прокладывают пароизоляционный слой из полиэтиленовой пленки или пергамина, предохраняющего от увлажнения утеплитель. В качестве утеплителя применяют пенополистирольные или минираловатные плиты.

Панели имеют полную заводскую готовность: их поставляют на постройку с заполненными дверными и оконными проемами.

Прочность и устойчивость панельных стен достигается устройством связей панелей с конструкциями перекрытий, а также жесткими узловыми соединениями панелей между собой. Использование крупно листовых обшивок повышает жесткость панелей, а при применении мелко листовых или погонных штучных изделий в теле панелей устанавливают дополнительные раскосы.
Источник: «Архитектура: Учебник», Т. Г. Маклакова, С. М. Нанасова, В. Г. Шарапенко, А. Е. Балакина. 2004
