Разработкой таких типов жилища занимаются многие организации. Так, на протяжении ряда лет экспериментально-конструкторским бюро Миннефтегазстроя СССР совместно с Московским архитектурным институтом ведутся планомерные исследования мобильного жилья и обслуживания.
Предложенный выше принцип функционально-пространственной организации мобильного жилища нашел свое воплощение и экспериментальную проверку в проектных разработках серий мобильных общежитий-комплексов для строителей объектов нефтяной и газовой промышленности в экстремальных условиях СССР. Предлагаемые серии состоят из четырех типов различных по вместимости комплексов: на 25, 50, 75 и 100 человек.
Первые три из них являются комплексами трассового типа. Эти МЖК постоянно передвигаются в процессе строительства линейных объектов, срок пребывания их на одном месте — от двух недель до двух месяцев. Структура населения включает примерно 90% одиночек и 10% семейных. Расстояние между поселками — 30—40 км. Трассовый тип МЖК требует наиболее тесного взаимодействия системы обслуживания с жилой ячейкой. Комплекс обслуживания носит полностью передвижной характер, постоянно сопровождая жилье и производство.
Комплекс на 75 человек является переходным типом, т. е. может использоваться как трассовый или опорно-трассовый, комплекс на 100 человек — только как опорно-трассовый, для него характерно более длительное пребывание на одном месте, чем для трассового типа, и большее количество семейных в числе проживающих (до 15%).
Главный архитектурно-планировочный принцип, положенный в основу проектирования серий,— объединение жилых и культурно-бытовых блоков в единый комплекс. Формирование МЖК, представляющего собой совокупность жилых ячеек различного назначения с предприятиями обслуживания, наиболее, приемлемо для первых этапов освоения, так как соответствует выявленной социально-демографической структуре населения, обеспечивает оптимальное удовлетворение основных потребностей людей, ведущих специфический образ жизни, в бытовом и коммунальном обслуживании, проведении досуга и кратковременного отдыха.
В связи с назначением двух основных функций жилища — быть местом для индивидуальной жизни человека и для осуществления групповых (или общественных) контактов — в сериях МЖК выделены основные функциональные зоны: индивидуальная, коллективная и общественная. Проживающие в МЖК люди образуют, как уже отмечалось, профессионально-бытовой коллектив сравнительно однородного возрастно-полового состава, члены которого связаны как принадлежностью к единому месту и виду производственной деятельности, так и совместным использованием (в процессе пребывания в данном типе поселения) предметов материально-бытовой среды. Здесь общение значительно шире обычного соседства, поэтому первичная группа людей (или семья), являясь типовой планировочной структурной единицей, обусловливает ступенчатый характер функционально-пространственной организации МЖК, которая представляет собой систему стереотипного набора индивидуальных и коллективных помещений первичной группы (или семьи) и общественных помещений, рассчитанных для всего комплекса.
Во всех сериях применены жилые ячейки двух типов: типа 1 для одиночек, рассчитанные на первичную группу 10—12 человек, и типа 2 — для семейных из расчета на 3—4 человека (с планировкой, позволяющей заселять как общежитие).
Организацию заселения, конечно, рациональнее осуществлять по принципу: каждому человеку независимо от возраста, пола, родственных отношений и других особенностей — личное помещение. Однако, как показали результаты обследования мобильных экспедиционных поселений, в связи с влиянием различных экономических и психологических факторов заселение одиночек возможно и по 2—3 человека на одну жилую комнату в жилой ячейке типа 1 на первичную группу. В данном случае необходимо предусмотреть возможность сохранения условий изоляции во время сна и индивидуальных занятий путем разделения жилой комнаты на изолированные ячейки, пользуясь приемами трансформации (трансформирующихся перегородок).
Для проживания семейного контингента предусмотрена жилая комната в жилой ячейке типа 2 на 3—4 человека. Исключением является, как уже отмечалось, помещение для семейной пары с ребенком, где учитывается еще одна дополнительная его функция — возможность размещения спального места грудного ребенка в связи с необходимостью ухода за ним в ночное время. 'Таким образом, жилая ячейка типа 2 может вмещать одну комнату (на 3 человека) или две комнаты (на 4 человека). Организация заселения по такому принципу позволяет создать нормальные условия проживания для различного контингента жителей в индивидуальной зоне и в то же время нормального осуществления процессов жизнедеятельности в целом комплексе.
Планировочной основой всех рассмотренных серий является разработанный ЭКБ по железобетону Миннефтегазстроя СССР унифицированный блок-контейнер 2924x2856 мм (длина различная). Производство таких контейнеров налажено на специализированных предприятиях министерства в Ухте, Бугульме и Октябрьском Башкирской АССР. Они могут использоваться как автономные передвижные вагончики или как элементы (модули) для строительства одно- и двухэтажных жилых комплексов.
Серии МЖК разработаны для трех вариантов проектных предложений.

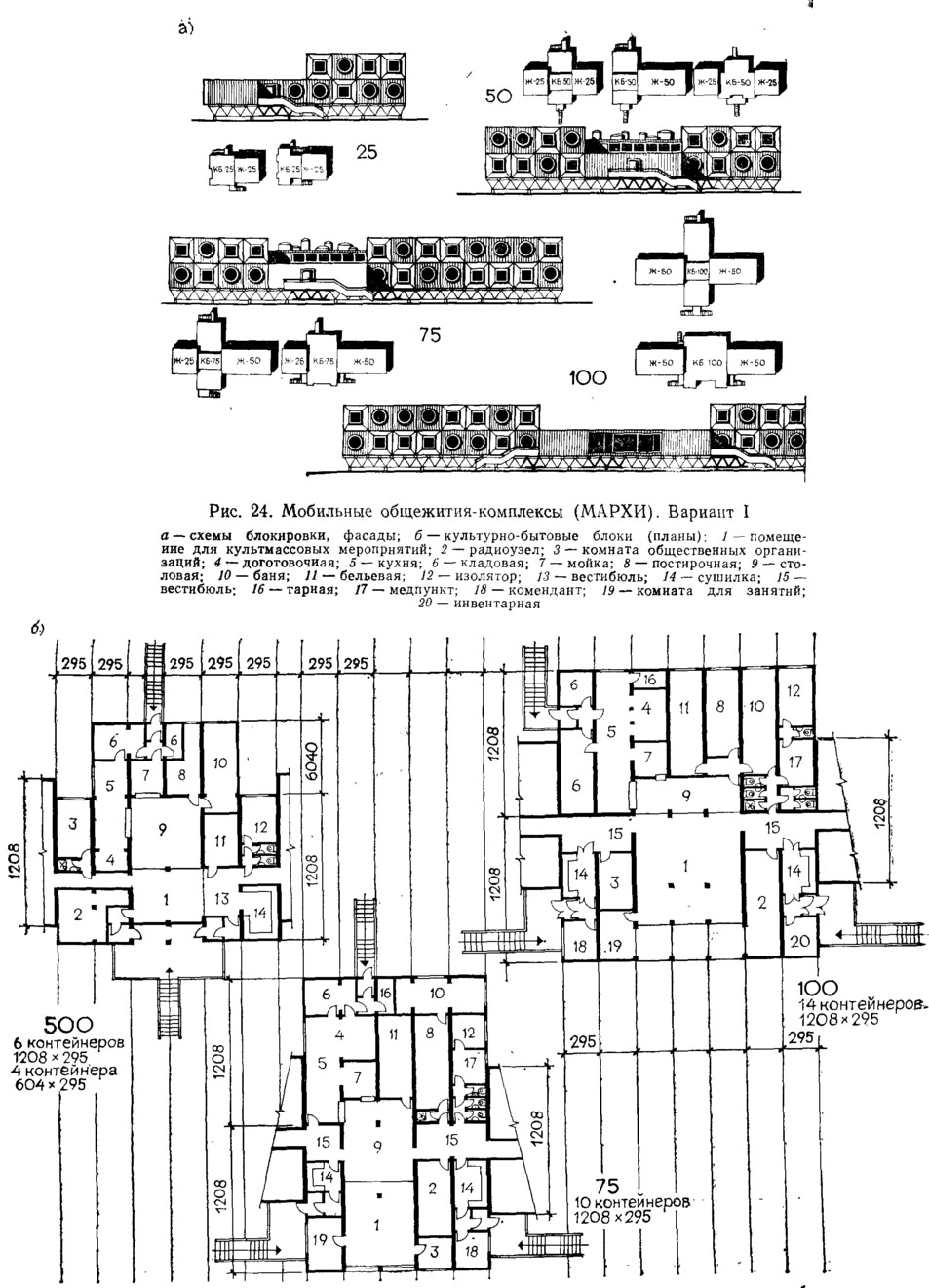

В основу первого варианта положен блочный принцип компоновки зданий (рис. 24). Отдельно разработаны двухэтажные жилые блоки различной вместимости и одноэтажные культурно-бытовые блоки, что обеспечивает возможность удобной компоновки и позволяет создать достаточно интересные по объемно-пространственной композиции решения.
Жилые блоки, рассчитанные на 25 и 50 человек, запроектированы трех типов:
1. Жилые блоки с ячейками типа 1 на 10—12 человек в двух уровнях, где спальные комнаты располагаются на втором этаже, на первом — кухня, санитарные узлы, шкафы и одна спальная комната, а также блоки с ячейками типа 2 на 3—4 человека, размещаемыми только на первом этаже. Такая объемно-планировочная структура жилых блоков имеет следующие достоинства:
- размещение санитарно-кухонных узлов только в первом этаже значительно упрощает монтаж и демонтаж зданий, а также облегчает присоединение проводок к наружным коммуникациям;
- применение ячеек в двух уровнях позволяет обойтись без коридора на втором этаже жилого блока и увеличивает общую площадь жилых ячеек.
2. Жилые блоки коридорного типа с размещением санитарно-технических узлов на первом этаже, а жилых комнат — на обоих этажах.
3. Жилые блоки коридорного типа с размещением санитарно-кухонных узлов на первом и втором этажах.
К жилой части каждого комплекса примыкают культурно-бытовые помещения с входной группой, количество которых изменяется в соответствии с увеличением проживающих в комплексе. Культурно-бытовые блоки запроектированы по принципу объединения помещений для культурно-массовых мероприятий, обеденного зала и вестибюля в единую «зальную» группу помещений и могут использоваться как единое пространство. Сборно-разборная эстрада имеет емкости для хранения сменного оборудования. Производственные помещения блока питания (мойка, кухня, доготовочная) запроектированы в виде одного помещения, разделенного оборудованием. Блок имеет дополнительный хозяйственный вход, при котором размещен изолятор.

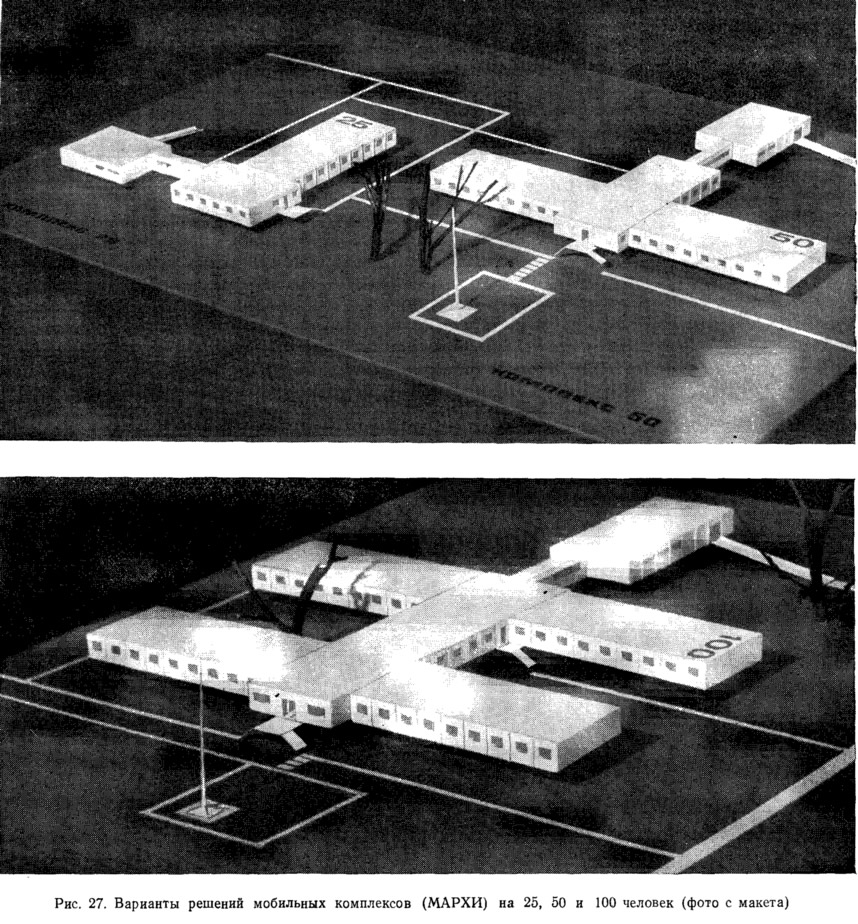

Комплексы на 25, 50, 75 и 100 человек в соответствии с вариантами блокировки жилых и культурно-бытовых блоков различной планировочной структуры дают возможность создавать достаточно разнообразные по архитектурному решению и объемно-пространственной композиции комплексы меняющейся вместимости. Этому способствует разная этажность жилых блоков (2 этажа) и культурно-бытовых блоков (1 этаж), а также всевозможные варианты торцов контейнеров и оконных проемов. Блочный принцип компоновки комплексов позволяет в перспективе развивать эту серию и проектировать на основе тех же жилых блоков и новых блоков обслуживания комплексы до 150—200—250—300 и более человек.

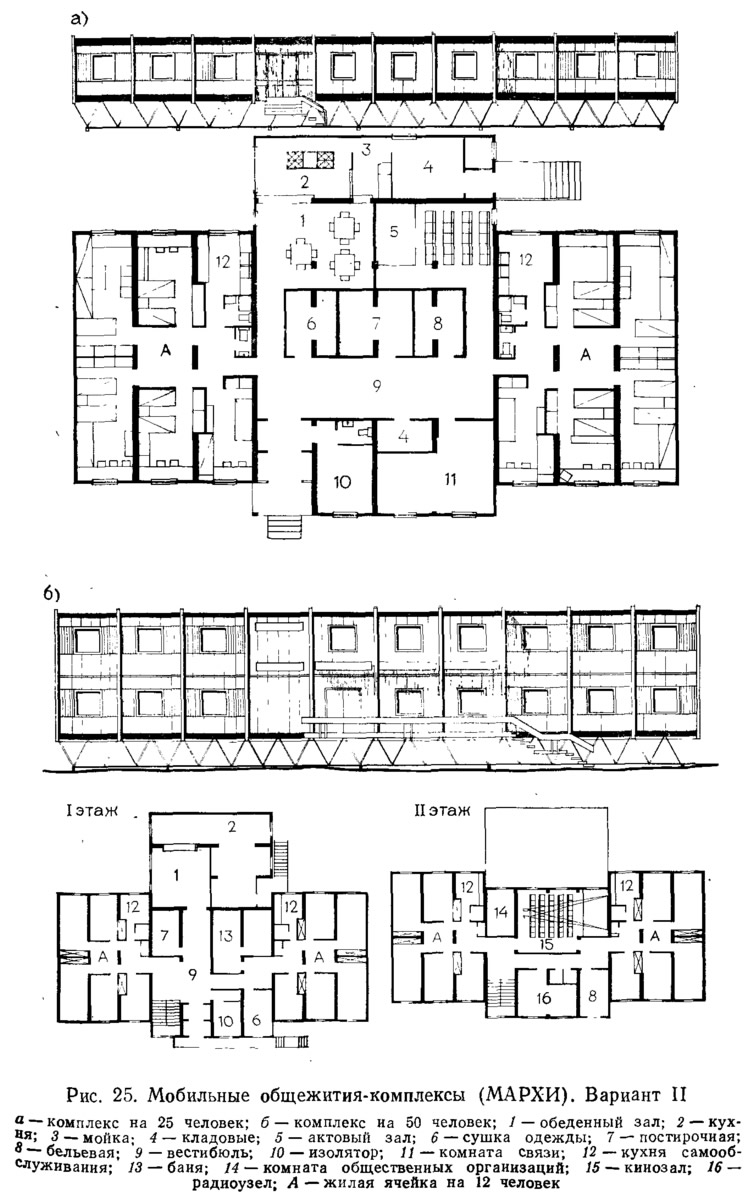

Второй вариант, запроектированный, как и первый, на основе блочного принципа компоновки, отличается применением одно- и двухэтажных блоков как жилого, так и культурно-бытового назначения (рис. 25). При этом была поставлена задача — дать более компактное решение, чем в первом варианте. Подобное решение с уменьшенным периметром наружных стен значительно снижает эксплуатационные расходы (на отопление) и позволяет сократить внутренние коммуникации, приблизив жилые ячейки к помещению обслуживания, что в экстремальных природно-климатических условиях Крайнего Севера имеет важное значение. Компактное решение целесообразно также в экстремальных южных условиях, когда необходимо применять кондиционирование воздуха.
В этом варианте пришлось несколько отойти от свободного блочного принципа компоновки комплексов, примененного в первом варианте. Жилые и культурно-бытовые блоки более жестко связаны между собой, что диктуется особенностями решения комплексов с широким корпусом и необходимостью минимизации периметра наружных стен.
В качестве планировочного модуля принят контейнер ЭКБ по железобетону Миннефтегазстроя СССР с несколько измененной длиной (11800 мм), кратной ширине контейнера (2950 мм). Это позволяет при монтаже ставить контейнеры не только в одном направлении, но и перпендикулярно друг к другу. В качестве доборного элемента в культурно-бытовых блоках применен контейнер 5900x2924 мм.
Жилая ячейка представлена двумя типами: типом 1 (на 10 человек, с кухней и санузлом), в центре которой небольшое помещение для отдыха и занятий, и типом 2 (на 4 человека, из двух комнат, с кухней и санузлом) в двух вариантах — со связью жилых комнат с кухней через общий коридор и с общей передней внутри ячейки на две комнаты. Предлагаемый набор жилых ячеек позволяет компоновать жилые блоки и жилые комплексы с учетом различной демографической структуры и различного контингента заселяемых. При организации массового производства контейнеров ЭКБ Миннефтегазстроя СССР это даст возможность гибкого изменения состава продукции с учетом реальных изменений в формировании населения и трудовых ресурсов осваиваемых районов.
В комплексе на 25 человек жилые и культурно-бытовые блоки одноэтажные (ячейки типа 1), а комплекс на 50 человек решен в двух вариантах: полностью одноэтажный (включает два жилых блока на 25 человек с жилыми ячейками типа 1 и 2, а также культурно-бытовой блок на 25 человек) и двухэтажный (из ячеек типа 1 и общественного блока на 50 человек). Комплекс на 75 человек состоит из двух двухэтажных жилых блоков на 32 человека с ячейками типа 1 и 2 и общественного блока в двух уровнях. Аналогичную структуру имеет комплекс на 100 человек.
Культурно-бытовые блоки предусмотрены двух типов: один из них (полный состав помещений) рассчитан на продолжительный срок вахты (до 6 месяцев) и второй (сокращенный состав помещений) — на непродолжительный срок. Входная группа помещений и вестибюля имеет прямую связь с крыльями жилых помещений.
Показателем компактности решения комплексов с широким корпусом является также более короткая по сравнению с первым вариантом длина внутренних коммуникаций (коридоров, ведущих от жилья в помещения культурно-бытового назначения). Сокращение пути от жилых комнат до столовой и помещения культурно-массовых мероприятий — также показатель большого комфорта комплексов (табл. 9).
Своеобразию художественно-образного решения комплексов способствует их ясная и лаконичная геометрическая форма. Рядом с запроектированными зданиями будет находиться энергоблок с венткамерой и гаражом для вездеходов. Два элемента композиции — жилой комплекс и энергоблок вместе образуют достаточно динамичное и интересное объемное решение. Фасады комплексов решаются на основе принципа четкого выявления объемно-блочной структуры здания с помощью цветных накладок-нащельников. На основе принятых блоков могут быть созданы проекты комплексов на 150—200—250—300 и более человек, так же как в серии первого варианта.

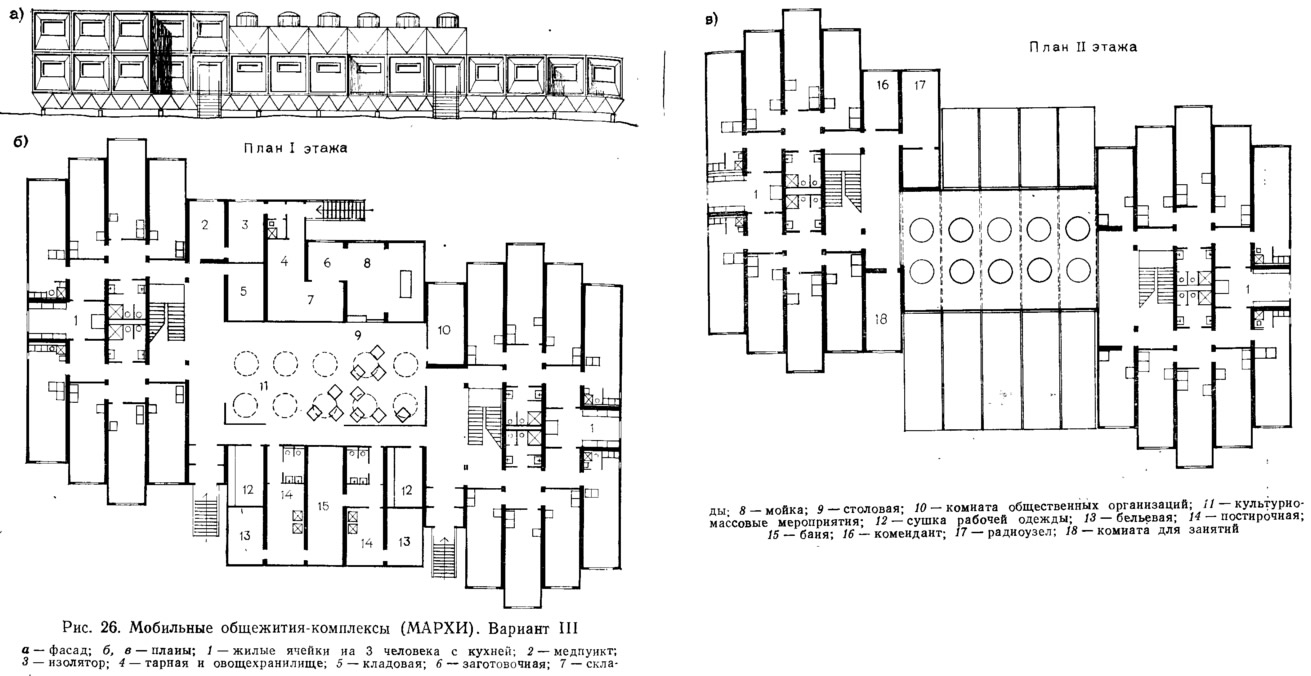

Третий вариант отличается от предыдущих тем, что в нем жилые и общественные блоки запроектированы со значительно большей шириной корпуса за счет применения контейнеров, отличающихся по длине (8850, 5900 и 4425 мм) (рис. 26).
В основу проектов этого варианта положен блочный принцип компоновки комплексов. Отдельно разрабатываются жилые блоки различной вместимости и культурно-бытовые блоки. Последние решаются двухэтажными. Это позволяет уменьшить площадь наружных ограждений по сравнению с одноэтажными и еще более сократить длину коммуникаций внутри здания. В связи с применением широкого корпуса и двухрядной постановки контейнеров принцип свободной вариабельной компоновки комплексов, примененный в варианте 1, заменен более жесткой системой связи жилых и культурно-бытовых блоков, что диктуется также необходимостью сокращения площади наружных ограждений.
Жилые блоки запроектированы одноэтажными и двухэтажными, типовой жилой этаж которых включает в себя 6 комнат на 18 человек, объединенных в две группы по 9 человек, с общей кухней — столовой самообслуживания и раздельными санузлами. В торцах жилого блока располагаются две ячейки типа 2 на 3 человека с автономным санузлом и небольшой кухней-нишей.
Культурно-бытовая часть решена в одном уровне и состоит из центрального пространства повышенной высоты (4,50 м) с верхним светом, что достигается благодаря применению специальных контейнерных покрытий с зенитными фонарями. Полученное пространство включает в себя зону обеденного зала и культурно-массовых мероприятий. Это пространство, запроектированное по высоте двухэтажным, одновременно служит для коммуникаций внутри комплекса: по его периметру устроены галереи и имеются лестницы для подъема на второй этаж. В комплексах на 25—50 человек общественное помещение не имеет верхнего света и освещается днем с помощью бокового витринного остекления. В комплексах на 75 и 100 человек запроектировано верхнее освещение зенитными фонарями, вмонтированными в специальный контейнер.
Применение помещений с верхним светом для условий Севера Западной Сибири вполне допустимо, так как в зимнее время снег в заполярных, ветреных районах будет сдуваться с фонарей, а их конструкция препятствует образованию снеговых мешков. Кроме того, на остеклении фонарей снег будет подтаивать, что позволит применять их в северных районах со слабыми ветрами. При наличии приточной вентиляции с подогревом и увлажнением воздуха (частичное кондиционирование) устройство общественных помещений без бокового освещения и остекления целесообразно.
Двухэтажное центральное помещение, решенное в виде внутреннего крытого двора, придает глубинно-пространственной композиции интерьера комплекса более выразительный облик, чем при одноэтажных зальных помещениях. Со стороны входов комплекса расположена группа бытовых помещений, а с противоположной стороны — кухня со складскими помещениями, медпунктом и т. д.
Комплексы различной вместимости отличаются по этажности жилых блоков, благодаря чему может быть получено их интересное архитектурно-художественное решение (за счет сдвижки контейнеров относительно друг друга, свободной постановки жилых блоков по отношению к культурно-бытовой части). Положительным качеством является также отсутствие длинных горизонтальных коммуникаций-коридоров в жилой и общественной части комплекса.
Художественно-образное решение комплексов диктуется экстремальными природно-климатическими условиями. Компактность объемов, четкая геометрическая форма — образные черты, характерные для этих комплексов, определяются особенностями объемного домостроения. При осуществлении в натуре запроектированных зданий они будут связаны в единый комплекс с хозяйственным блоком, включающим элементы отопления, вентиляции и гараж для вездеходов, образуя достаточно интересное объемно-пространственное решение (рис. 27).
Все здания комплексов поставлены на высокий свайный Фундамент (160 см), что диктуется необходимостью создания продуваемого подполья (с выдуванием снега) и требованием постоянного контроля инженерных коммуникаций (водопровода, канализации, отопления), подвешенных под зданием. Здание, приподнятое над землей на сравнительно тонких металлических ввинчивающихся в грунт сваях, по своему решению также специфично для условий экстремальных районов Севера Западной Сибири.
При освоении этих районов в системе Миннефтегазстроя СССР нашли распространение экспедиционный и вахтовый методы строительства и эксплуатации. Для обеспечения комфортными условиями проживания и социально-бытового обслуживания строителей нефтегазопроводов в неосвоенных и малонаселенных регионах страны определились два направления по выпуску мобильных зданий и их комплектной поставки:
- здания из контейнеров, входящих в состав передвижных (трассовых) полевых городков, перемещаемые в районе строительства или за его пределы один-два раза в год по мере изменения фронта работ один раз в 2—3 недели;
- здания, входящие в состав вахтовых поселков, размещаемых преимущественно в местах сооружения насосных и компрессорных станций, на крупных промыслах, в коридоре трасс последовательно развивающихся трубопроводов, а также вблизи удаленных предприятий стройиндустрии (карьеры и т. п.). После окончания строительства часть зданий и сооружений такого городка не подлежит демонтажу и передается заказчику или другой строительно-монтажной организации.
Здания для передвижных городков отличаются меньшими габаритами, повышенной прочностью, автономными системами жизнеобеспечения, встроенной мебелью и наличием собственных инвентарных ходовых частей. В основном для организации таких городков используются два типа конструктивных решений контейнеров (рис. 28).

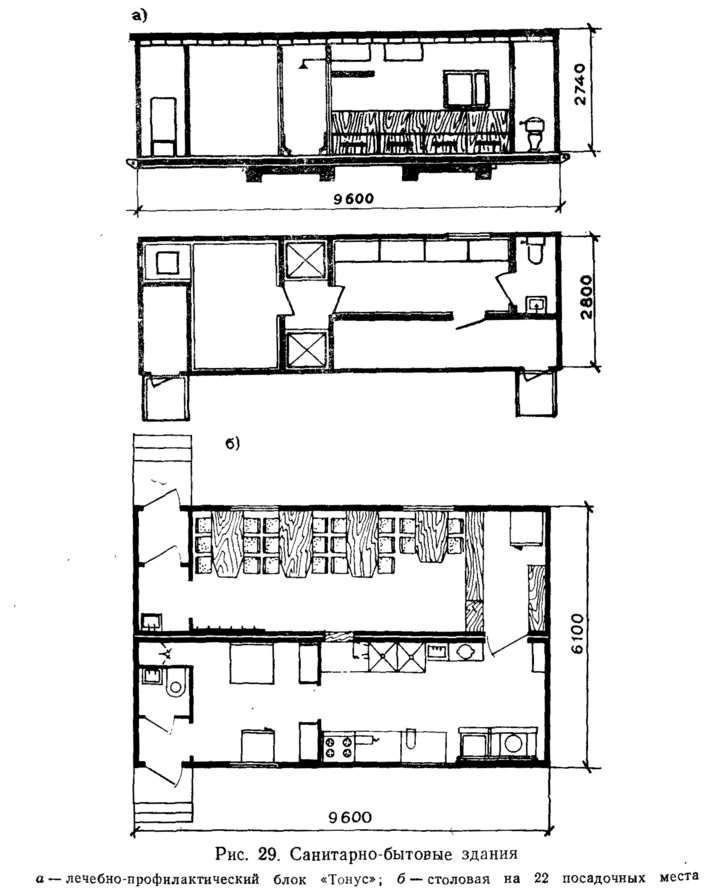

Блоки прямоугольной формы (3,0X3,0X9,6 м) используются для организации магазина, столовой на 22 места, а также лечебно-профилактического блока «Тонус». В составе последнего предусмотрены камера сухого жара, душевая, санитарный узел, раздевалка, комната отдыха, помещение насосной и электрощитовой (рис. 29, а). Блок рассчитан на одновременное пользование 6 посетителями. Он может функционировать при присоединении к общеплощадочным сетям отопления, водоснабжения и канализации или в автономном режиме. «Тонус» является первым в стране инвентарным зданием такого назначения и не имеет аналогов за рубежом по своим эксплуатационным параметрам. Основная масса зданий такого типа не блокируется друг с другом. Исключение составляют здания санитарно-бытового назначения и столовая на 22 места (из двух блоков, рис. 29, б), использование которой позволяет с минимальными затратами на установку обеспечить питанием строителей линейной части.

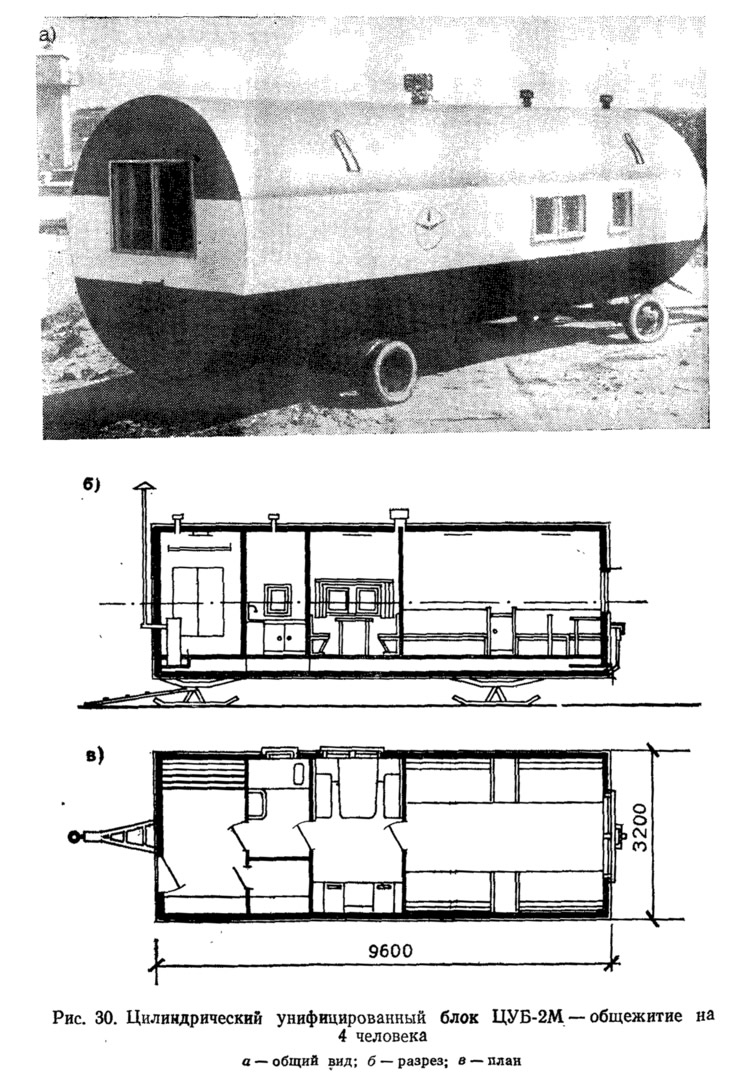

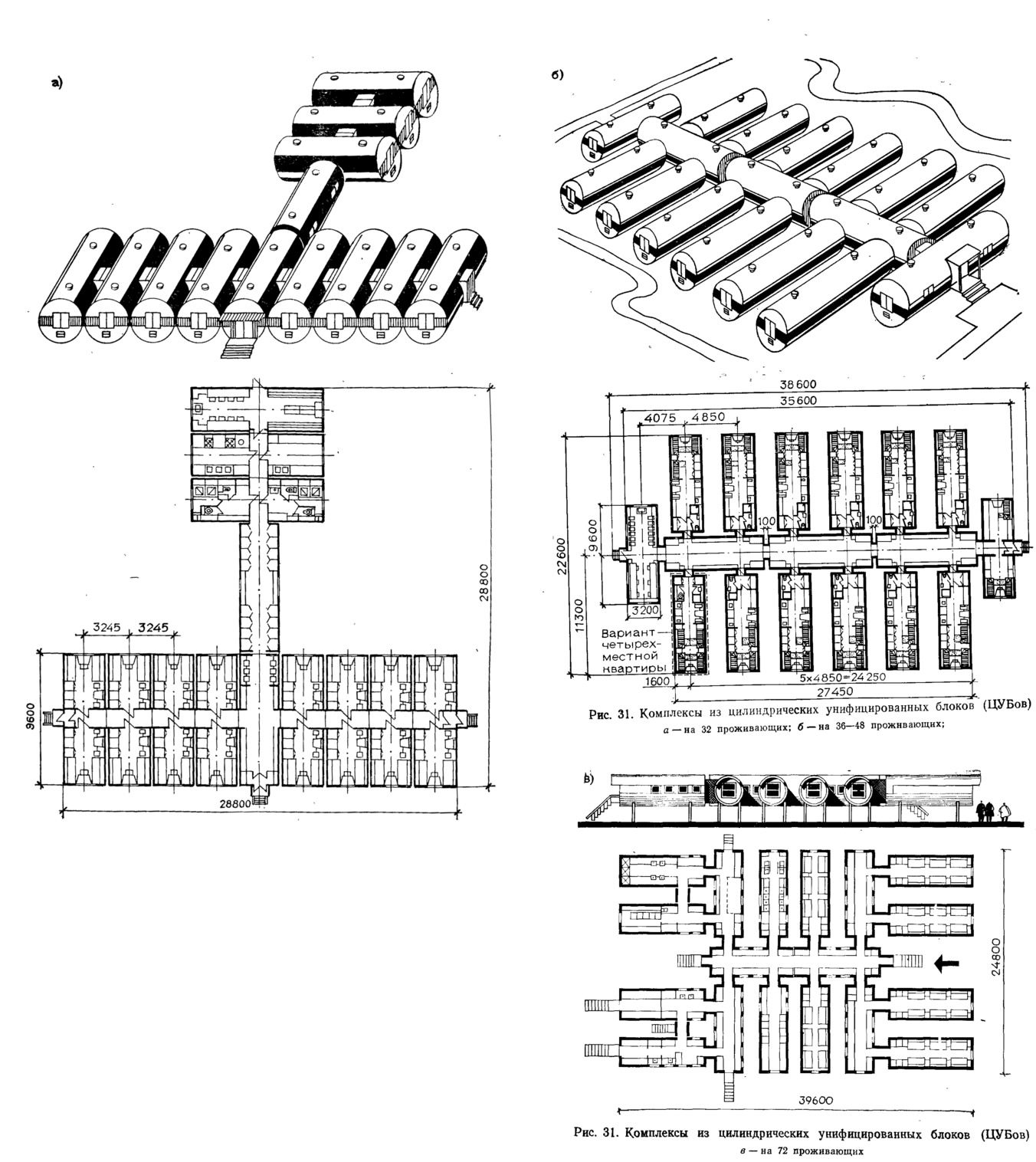

Цилиндрические унифицированные блоки типа ЦУБ (длина 9,6, диаметр 3,2 м) применяются при организации общежитий, блок-квартиры на семью из 3 человек, здравпункта, бригадного дома для обогрева, бани-сауны, санитарно-бытового здания (из двух блоков). Эти блоки обеспечивают необходимыми удобствами строителей линейной части трубопроводов и хорошо зарекомендовали себя в эксплуатации в районах Крайнего Севера и БАМа.
Типовым трассовым передвижным блоком является ЦУБ-2М — общежитие на 4 человека (см. рис. 30). Он состоит из металлического корпуса с утеплителем из скорлуп пенололистирола, внутренняя обшивка — бумажный пластик, прикрепленный к фанере. Конструкция блока обеспечивает высокую технологичность заводского изготовления, равнопрочность во всех направлениях, минимальный расход материала и минимальную поверхность теплоизлучения (по сравнению с блоками прямоугольной формы), долговечность, обтекаемость, хорошие аэродинамические свойства при перевозке блоков вертолетом. Расположение конвекторов в подпольном пространстве, образованном цилиндрической обечайкой и полом, и организованная регулируемая подача в него уличного воздуха утепляют пол и создают одинаковую внутреннюю температуру воздуха по высоте помещения.
В блоке размещены прихожая с котлом отопления и сушилкой, туалет, кухня, холл-столовая и спальная комната. Блок оснащен встроенной мебелью, автономными системами жизнеобеспечения (отопление — от водогрейного котла КЧМ-3, горячее водоснабжение — от электронагревателя типа БАС). В верхней части блока размещен бак для воды; предусмотрена также возможность заканчивания ее при помощи ручного насоса типа БКФ.
Все перечисленные особенности позволяют создавать максимальный комфорт проживания в блоках ЦУБ-2М в трассовых условиях, а цилиндрическая форма обеспечивает высокую надежность при транспортировке по бездорожью и минимальные металлоемкость, трудоемкость изготовления и стоимость (рис. 31).
ЭКБ по железобетону Миннефтегазстроя СССР совместно с Московским архитектурным институтом были разработаны планировочные решения генпланов типовых трассовых поселков на 50, 100, 150 и 200 человек (рис. 32). Они предназначены для проживания в полевых условиях строителей магистральных трубопроводов и других объектов нефтяной и газовой промышленности в неосвоенных районах страны с экстремальными климатическими условиями.

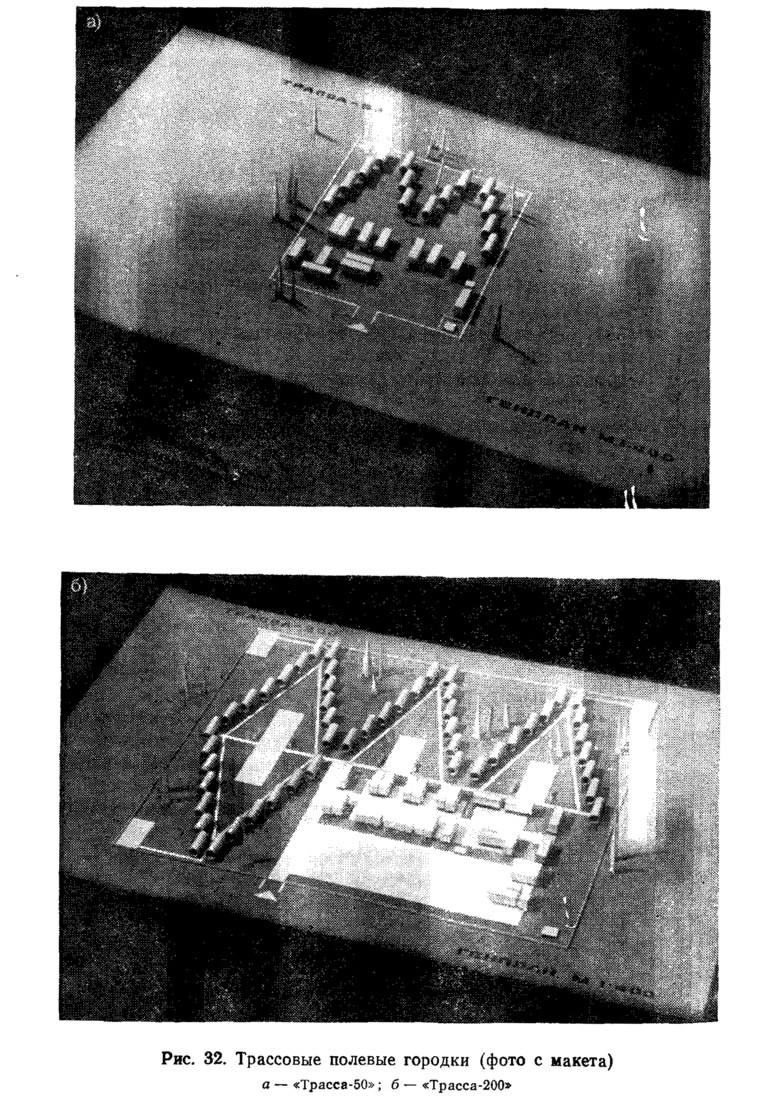

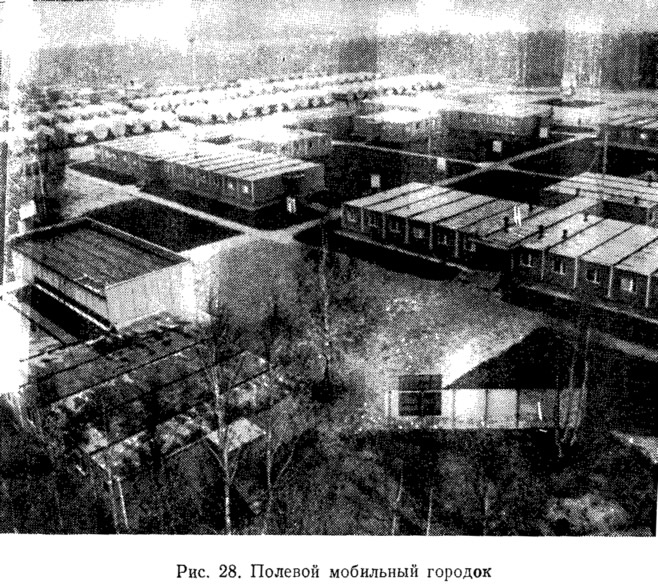

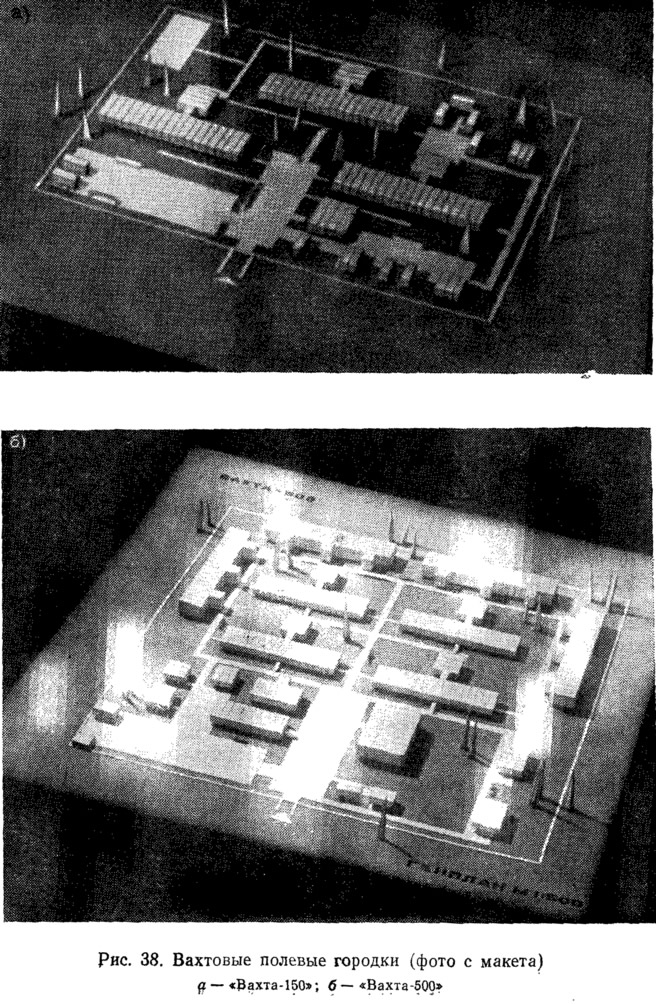

Основой архитектурно-планировочного решения полевого городка является функциональное зонирование, которое предусматривает жилую зону с площадками для отдыха, спортивных игр, административно-хозяйственную зону и зону транспортных средств.
В административно-хозяйственной зоне полевого городка размещаются столовая со складами, красный уголок с библиотекой, санитарно-бытовое здание, прачечная, магазин со складом, парикмахерской, контора, радиостанция, медпункт и склад инструментов. На территории зоны транспортных средств размещаются стоянка автотранспорта, трансформаторная подстанция, склад ГСМ и молниеотвод. В жилой зоне полевого городка предусмотрены места для размещения беседок, летних умывальников и туалетов.
Архитектурно-планировочный прием организации жилой зоны городка предусматривает создание компактных групп ЦУБов, замкнутых по периметру и ориентированных входами в одну сторону. Это дает возможность лучше эксплуатировать городок, значительно сократить устройство пешеходных дорог. Кроме того, такая компоновка ЦУБов обеспечивает защиту жилой зоны от ветра и снеговых заносов, организовать зоны отдыха со спортплощадками для каждой группы. Ориентация всех жилых ЦУБов по странам света обеспечивает максимальное время инсоляции жилых помещений.
Для строительства вахтовых полевых городков используются унифицированные блок-контейнеры, разработанные в ЭКБ по железобетону Миннефтегазстроя СССР. Основными требованиями, предъявляемыми к ним при разработке проектов, явились максимальная заводская готовность и минимальная трудоемкость монтажа на площадке. Проекты зданий разработаны для климатических районов со средней температурой наиболее холодных суток не ниже —60° С (рис. 33).
Преимущества этих зданий по сравнению с традиционными в том, что они позволяют: создать комфортные условия проживания в непосредственной близости от места работы уже на 5—7-е сутки с момента начала освоения территории, сократить трудоемкость монтажа в 12—15 раз, уменьшить стоимость строительства на 30—80 руб/м2 полезной площади (в зависимости от района строительства), полностью исключить на стройплощадке так называемые «мокрые процессы», организовать быструю перебазировку зданий на новое место эксплуатации. Это достигается за счет монтажа зданий из унифицированных блоков полной заводской готовности с законченной внутренней и внешней отделкой, оснащенных на заводах-изготовителях всем необходимым сантехническим, электротехническим оборудованием и встроенной мебелью.

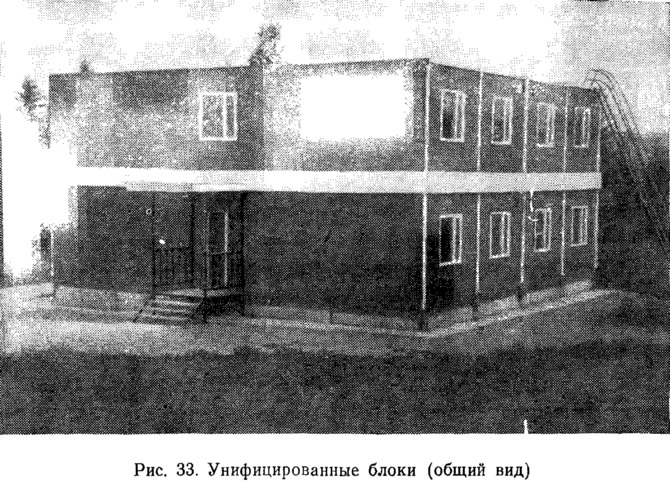

Унифицированные блоки, из которых монтируются здания, представляют собой сваренную из щитов жесткую пространственную конструкцию, обеспечивающую сохранность блоков при транспортировке в тяжелых дорожных условиях, например по зимникам, и дающую возможность создания как одноэтажных, так и двухэтажных зданий. Высокие теплотехнические характеристики зданий обусловливаются применением эффективного утеплителя (пенополистирола), паро- и гидроизоляции, тройным остеклением окон, утепленным полом и отсутствием в ограждающих конструкциях «мостов холода».
Габариты блоков (12,0x2,9x2,9 м, внутренняя высота 2,45 м) позволяют переводить их всеми видами транспорта, обеспечивают рациональное соотношение между жилой и общей площадью зданий и минимум трудозатрат на стройплощадке. Масса блока от 6 до 10 т в зависимости от оборудования, которым они оснащены, поэтому установка блоков на фундаменты осуществляется краном грузоподъемностью не менее Юте помощью специальной траверсы. После установки и выверки блоков производится заделка стыков инвентарными элементами, а трубопроводы водоснабжения, отопления, вентиляции и линий электропроводки соединяются инвентарными гибкими вставками.
Унифицированные блок-контейнеры были использованы при разработке жилых и общественных зданий различного назначения. Так, для создания нормальных условий проживания людей перечисленных профессий возникла необходимость объединения элементов жилья и обслуживания в едином комплексе. Наиболее полно удовлетворить потребности людей в жилье смогут вахтенные жилые комплексы (ВЖК), которые предназначены Для размещения сменного персонала рабочей вахты и ремонтах бригад, работающих на объектах добычи и транспортировки нефти и газа, а также для строителей системы Миннефтегазстроя СССР.

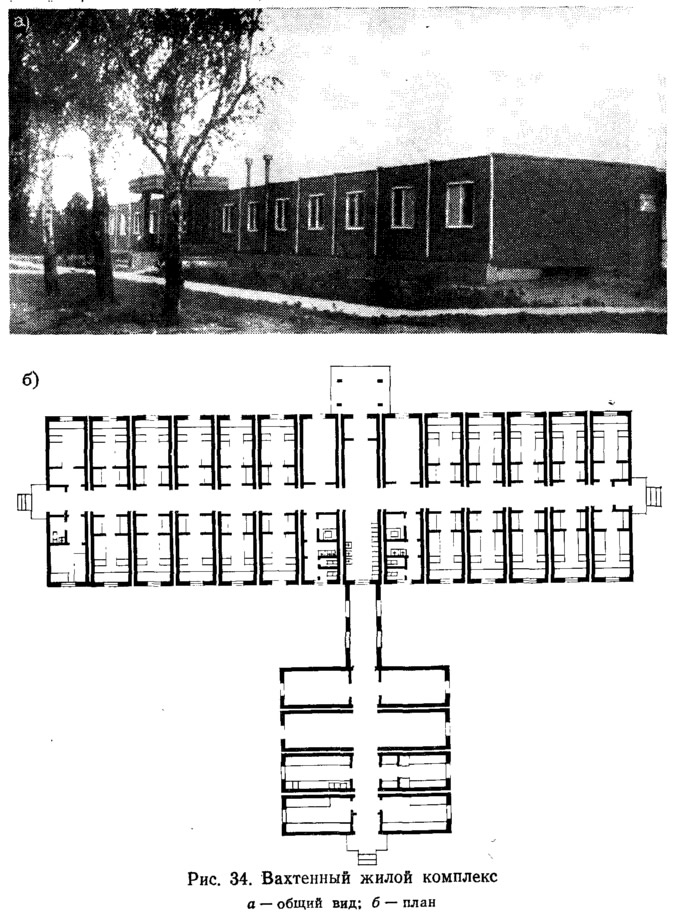

ВЖК-40 монтируется из 18 блоков (11 жилых и 7 вспомогательных) контейнерного типа полной заводской готовности, соединенных крытым переходом. Здание имеет центральный вход и три эвакуационных (рис. 34).
Жилой корпус представляет собой общежитие коридорного типа с двухместными номерами для 4 человек и включает две комнаты. Общежитие рассчитано на проживание 40 человек и имеет размеры в плане 12x41 м. Помимо жилых комнат в состав корпуса входят: бельевая, помещение для сушки одежды санузлы с душевой, вестибюль, общая комната, изолятор, комната дежурного, кухня-столовая. Предусмотрены также сантехнические блоки и блок энергооборудования.
Вспомогательный корпус состоит из столовой на 18 посадочных мест, работающей на сырье, и энергоблока (размеры в плане 12,0x11,7 м). Обеденный зал и комната отдыха представляют собой единое помещение площадью 32,8 м2, которое может использоваться как зал для проведения собраний или как обеденный зал с увеличенным числом посадочных мест.
Принятая в ВЖК-40 высота помещений 2,5 м удовлетворяет требованиям действующих норм для зданий, эксплуатирующихся в любых климатических районах страны (в том числе и северных), а длина 12 м по сравнению с ранее применявшимися блоками длиной 6 и 9,6 м позволяет резко сократить количество стыков и трудоемкость заделки их на стройплощадке, повысить качество и долговечность, улучшить эксплуатационные характеристики зданий, обеспечить более рациональное соотношение между общей и жилой площадью зданий.
В комплексе ВЖК-40 в зданиях подобного типа впервые в отечественной практике применены система принудительной вентиляции в сочетании с подогревом и увлажнением воздуха, что обеспечивает двукратный обмен воздуха в час, а система отопления — температуру внутри помещений не менее 22°С. Монтаж комплекса в зависимости от инженерно-геологических условий площадки по проекту занимает 5—8 дней, включая подготовку территории, устройство фундаментов и подключение к инженерным сетям.
Архитектурно-планировочное решение и оборудование интерьеров создают необходимые предпосылки для благоприятных условий жизни населения в период трудового цикла. Все жилые помещения оборудованы удобной, красивой встроенной мебелью и необходимым оборудованием заводского изготовления. Внутренняя отделка жилых помещений создает психологический комфорт, обеспечивающий преодоление цветового и ландшафтного однообразия тундры и устранение теплового и светового «голода», возникающего под действием окружающей природы. Цветовое решение интерьеров имеет полихромную гамму с преобладанием теплых тонов и использованием контраста с одним из ведущих цветов.

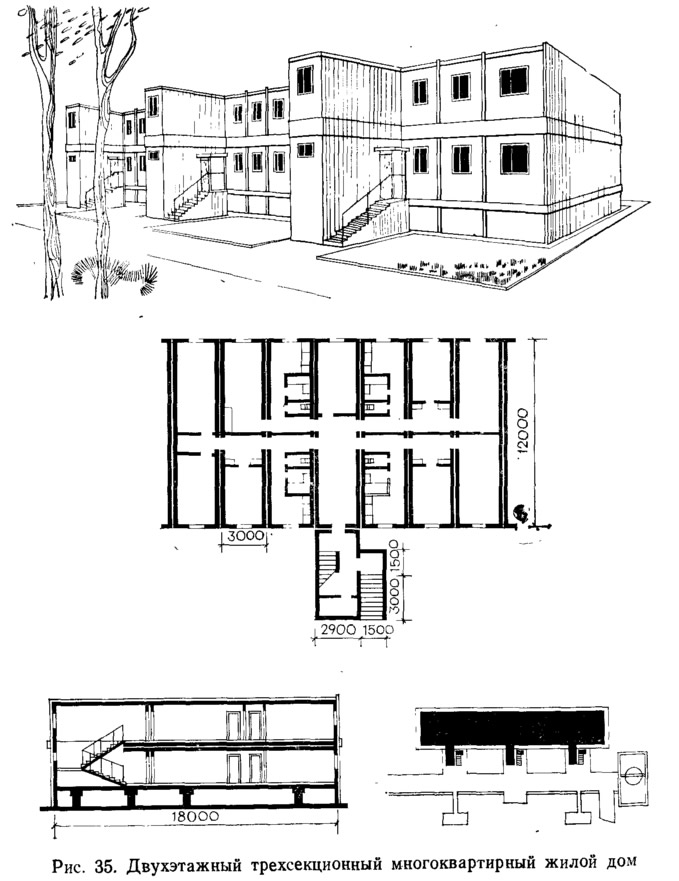

Для семейного контингента строителей газопроводов в базовых поселках с органиченным сроком эксплуатации на одном месте разработан трехсекционный двухэтажный многоквартирный жилой дом, который в случаях, когда не предусмотрен вахтенный метод обслуживания, может использоваться как жилье для персонала насосных и компрессорных станций (рис. 35).
Здание состоит из трех двухэтажных секций с энергоблоками. Каждая секция имеет выносную лестничную клетку с размерами в плане 6x3 м, состоящую из двух блоков. Секции этого дома имеют одно-, двух- и трехкомнатные квартиры, которые могут использоваться и как общежитие. Каждая секция состоит из 16 блок-контейнеров, где расположено 8 квартир, из них 1 однокомнатная, 5 двухкомнатных и 2 трехкомнатных. Каждая квартира имеет все необходимое для комфортабельного проживания рабочих, служащих и их семей.
В состав проекта по благоустройству входит и спортплощадка. Отопление водяное, водоснабжение — от наружной сети хозяйственно-питьевого водопровода, канализация — сброс сточных вод в централизованную канализационную сеть, вентиляция — естественная, с организованной вытяжкой из санитарно-технических блоков, горячее водоснабжение — от бойлерного узла энергоблока.

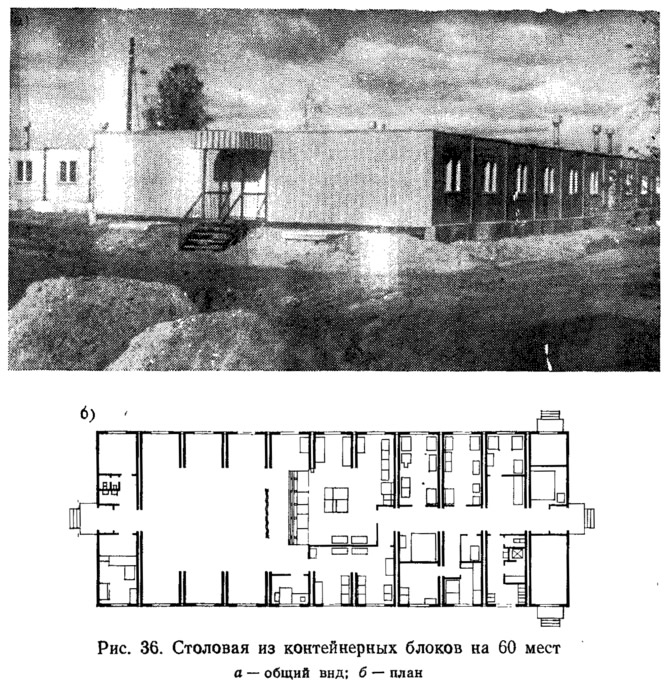

Для нефтяников были также разработаны здания гостиницы, столовой на 60 посадочных мест и красного уголка. Гостиница предназначена для размещения приезжих в 22 одноместных номерах. Здание монтируется из 31 блока контейнерного типа и состоит из двух частей — жилой и вспомогательной, соединенных переходом. Жилая часть здания представляет собой общежитие коридорного типа с однокомнатными квартирами, где имеются сантехнический блок, бельевая, комната для сушки одежды, комната администратора. Вспомогательная часть включает в себя кухню-кладовую продуктов, кладовую инвентаря, сантехблок, комнату отдыха, столовую, энергоблок, венткамеру. Размеры в плане 12,0X14,7 м. Здание имеет центральный вход и три эвакуационных.
Строительство столовой из контейнерных блоков, рассчитанной на одновременное обслуживание 60 человек, решило проблему общественного питания проживающих в полевых городках. Простая технологическая схема столовой позволяет в предельно короткое время обслужить большое количество посетителей (рис. 36).
Здание столовой монтируется из И блоков контейнерного типа, образуя в плане прямоугольник размером 12x32 м. Площадь зала 114 м2, он образован из четырех контейнеров. Столовая имеет вход для посетителей, отдельный вход для обслуживающего персонала, а также входы в щитовую и тепловой пункт. В состав мобильной столовой входят: обеденный зал, буфет, кухня, санузлы для посетителей и отдельно для обслуживающего персонала, гардероб, необходимый набор производственных помещений (горячий и холодный цехи, хранилища продуктов, кладовые инвентаря, мойки, овощной цех и т. д.). Расчетное количество блюд — 3000 в сутки, что позволяет не только обеспечить питание в ней постоянных работников комплексного технологического потока численностью 500 человек, но и поставлять часть блюд для горячего питания непосредственно на трассу. При эксплуатации столовая подключается к инженерным коммуникациям поселка.
Художественная выразительность фасадов и интерьеров столовой, вестибюля, обеденного зала и других помещений достигнута за счет использования принципа контрастного сочетания цвета, плоскостей стен с акцентированием цвета несущих конструкций. Особенно удачны интерьеры обеденного зала, имеющего большое открытое пространство, которое образуется из унифицированных блоков с проемом 8 м в продольных стенах. Подобное решение, впервые примененное в блок-контейнерах, позволяет организовать большеобъемное помещение и вместе с тем создать уютный интерьер путем разбивки примыкающих к наружным стенам участков помещения выступающими внутрь зала перегородками.
Для проведения культмассовых мероприятий разработан проект красного уголка, здание которого монтируется из двух функциональных блоков конструкции ЭКБ, выпускаемых Октябрьским заводом металлоконструкций. В нем предусмотрены следующие помещения: тамбур, гардероб верхней одежды, комната наглядной агитации, библиотека, комната политико-просветительной работы, которая оборудована столами и стульями. В красном уголке одновременно может находиться до 40 человек, а библиотека рассчитана на 2 тыс. томов.

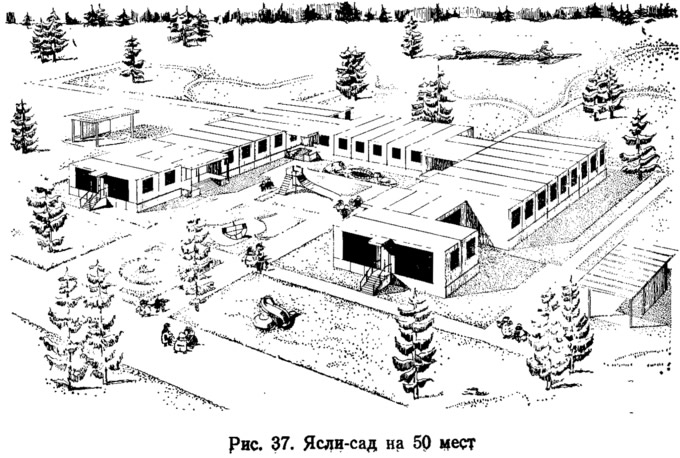

Проект яслей-детсада разработан для обслуживания строителей и эксплуатационного персонала объектов нефтяной и газовой промышленности в труднодоступных районах. На участке расположены: здания яслей-детсада на 50 мест, групповые игровые площадки, объединенные пешеходными дорожками, хозяйственная площадка с мусоросборником, зеленые насаждения.
Ясли-сад на 50 мест запроектированы одноэтажными из функциональных объемных блоков конструкции ЭКБ. Блоки применены двух типов — с малым и большим проемами. Сочетание этих двух типов блоков позволило решить здание П-образ-ной формы, что создает нормальную освещенность всех игровых комнат, а также упрощает размещение его на генплане. Здание предназначено для двух групп по 25 детей каждая, в нем предусмотрены административно-бытовые помещения, кухня, сти-ральная-разборочная, сушильная-гладильная и две неотапливаемые остекленные прогулочные веранды, имеющие отдельные входы, соединенные с основными помещениями блоками переходов (рис. 37).
Для ясельной группы предусмотрены следующие помещения: приемная, игральная (столовая), спальня, буфетная, туалетная комната, прогулочная веранда, для дошкольной группы — раздевальная, групповая (столовая), спальня, буфетная, туалетные комнаты, прогулочная веранда. К административно-бытовым помещениям относятся кабинет заведующего, кабинет врача, изолятор, комната персонала, энергоблок, кухня, кладовые.
В дальнейшем появилась тенденция проектирования укрупненных многоблочных модульных секций различного назначения. Так, были разработаны жилая секция на 40 человек, секция со столовой на сырье, секция социально-бытового назначения с комнатой отдыха и библиотекой.
Сочетание укрупненных модульных секций позволяет получить большой набор зданий различного назначения и создавать вахтовые жилые комплексы разной вместимости. Так, ЭКБ по железобетону Миннефтегазстроя СССР совместно с Московским архитектурным институтом были разработаны проекты вахтовых полевых городков: «Вахта-150», «Вахта-200», «Вахта-300», «Вахта-500», которые предназначены для проживания в полевых условиях строителей магистральных трубопроводов и других объектов нефтяной и газовой промышленности, а также эксплуатационников компрессорных и насосных станций, ремонтных бригад в неосвоенных районах страны с экстремальными условиями (рис. 38).
Общие планировочные решения полевых городков включают следующие требования: наиболее рациональное использование территории с учетом местных природных условий; удобство связей между основными функциональными зонами и компактность планировочной структуры; обеспечение благоприятных санитарно-гигиенических условий труда и проживания сменных коллективов; кооперирование основных видов социально-бытового, инженерного, транспортного и других видов обслуживания; использование природных особенностей ландшафта в архитектурно-планировочной композиции комплекса; завершенность архитектурно-планировочных решений на каждом этапе развития полевого городка.
Основой архитектурно-планировочного решения полевых городков является четкое зонирование их на функциональные зоны: жилую, производственно-складскую и вспомогательную.
Жилая зона предназначена для размещения жилых зданий, общественного обслуживания и административных, общественного питания со складом и холодильником, торговли, медицинских, санитарных, культурно-спортивных, административных зданий, пассажирских и хозяйственных подъездов к ним, пешеходных дорожек, информационно-диспетчерского пункта и антенной площадки. В ней могут располагаться вспомогательные зоны: котельная, подсобное хозяйство, бани, прачечные.
Жилая зона размещается, как правило, с наветренной стороны, выше по рельефу и течению рек от промышленно-складской зоны. Ориентация домов такова, что она дает возможность максимально инсолировать жилые помещения. Для сохранения затрат времени на переходы (переезды) зона размещается при соблюдении соответствующих санитарных норм и требований пожарной безопасности на минимальном расстоянии от места приложения труда. Для жилой зоны отводятся участки с наиболее благоприятными природными условиями вблизи лесных массивов и естественных водоемов, на максимальном удалении от источников загрязнения и шума (производственно-складской зоны, автодорог, вертолетной площадки и т. п.).
В местах отдыха жилой зоны размещаются малые архитектурные формы, площадки для активного отдыха населения, занятий спортом и массовых культурных мероприятий, организуются дорожки, цветники и выполняются посадки декоративных кустарников (или используются естественные лесные массивы).
Архитектурно-планировочным принципом, положенным в основу организации жилой зоны городка, является создание благоприятных условий для проживания в различные периоды года. Это достигается компактным расположением ВЖК в центральной части зоны. Такое размещение жилых зданий дает возможность организовать места отдыха, защищенные со всех сторон от ветра.
Производственно-складская зона предназначена для обеспечения основных строительно-монтажных работ мобильного (линейного и рассредоточенного) строительства. На ее территории размещаются вспомогательные и обслуживающие производства (трубосварочные базы, участки укрупненной сборки и т. п.), складские помещения, здания и сооружения для хранения и технического обслуживания строительных машин, механизмов, транспортных и подъемных средств.
Территория производственно-складской зоны организуется с учетом следующих основных функциональных подзон: производственной, складской, внешнего и внутреннего транспорта, механизации строительно-монтажных работ и административной. Планировка и застройка производственно-складской зоны обеспечивает их удобную функциональную взаимосвязь, связь с объектом строительства, а также максимальную компактность, блокировку и укрупнение однотипных и близких по функциональному назначению инвентарных зданий и сооружений (мастерских, складов, бытовых объектов).
Вспомогательная зона предназначена для размещения инженерных сооружений (дизельные электростанции, котельные, водозаборные и очистные сооружения, канализационные и водопроводные насосные станции, водонапорные емкости).
Размещение производственно-складской, вспомогательной и жилой зон полевых городков удовлетворяет соответствующим данному производству санитарным нормам и требованиям пожарной безопасности, а также обеспечивает по возможности использование единых котельных, водозаборных и очистных сооружений, источников электроснабжения и т. п.
Для повышения плотности застройки, уменьшения территории полевого городка, протяженности его инженерных коммуникаций и дорог, а также снижения радиусов пешеходной доступности основных учреждений обслуживания в застройке следует применять наиболее крупные по вместимости и этажности жилые и общественные здания, максимально используя принцип блокировки.
Застройка полевых городков со сроком эксплуатации на одном месте свыше 2 лет выполняется преимущественно из сборно-разборных и контейнерных зданий: жилых — в виде общежития и квартирных домов, общественных — кооперированных центров общественного обслуживания, если срок эксплуатации на одном месте свыше 5 лет, и специализированных по функции зданий, если срок эксплуатации на одном месте менее 5 лет. При численности проживающих до 50 человек учреждения общественного обслуживания и жилые здания проектируются как единые жилищно-бытовые комплексы.
Объемные элементы зданий для вахтовых полевых городков обладают большим многообразием конструктивных схем. Унифицированные блок-контейнеры прямоугольной формы полной заводской готовности (размером 3x3x12 м), используемые для организации общежития, столовых на 60 и 120 мест, санитарно-бытовых зданий, красного уголка, вахтенного жилого комплекса, двухэтажных зданий, предусмотрены двух видов: с малым проемом в боковой продольной стене (1,2 м) — общежития, конторы; с большим проемом (8 м) — для помещений, требующих организации большого объема, например обеденные залы столовых, залы заседаний.
При разработке номенклатуры зрелищных зданий для мобильных жилых комплексов возникает необходимость использования для помещений большой высоты доборных конструктивных элементов контейнерного типа или модулей легкосборного складывающегося здания. В проекте клуба для формирования блока зрительного зала использовано легкосборное трансформирующееся здание, складывающиеся секции которого имеют панель перекрытия с шарнирно прикрепленными к ней боковыми стенками и транспортируются сложенными в пакеты. На месте монтажа при подъеме краном боковые стены раскрываются. В результате блокировки (последовательной установки) нескольких таких секций и заделывания торцевых стен доборными щитами образуются здания с большим внутренним объемом.
Складные конструкции зданий (СКЗ) имеют преимущества в сравнении с вариантами, где блок-контейнеры комбинируются с доборными индивидуальными элементами перекрытия:
- исключаются нерациональные потери площадки из-за разницы максимально возможного открытого пролета (8 м) и общей длины контейнерного блока (12 м);
- не требуются дополнительные колонны, фундаменты и индивидуальные перекрытия;
- возможна организация бокового естественного освещения при свободном периметре наружных боковых стен;
- возможно сочетание высоких помещений фойе и зала с более низкими подсобными помещениями в двух этажах.

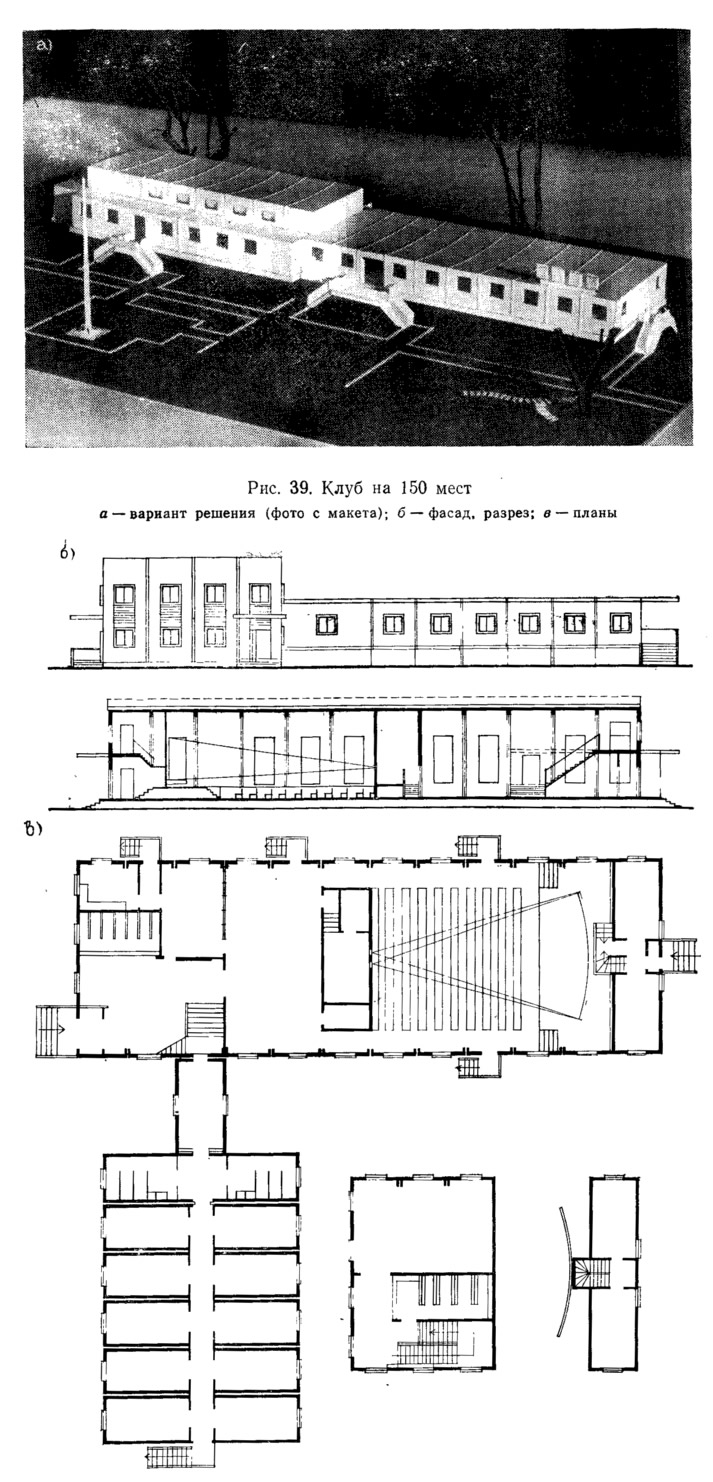

Клуб на 150 мест предназначен для культурно-просветительной работы среди строителей и эксплуатационного персонала системы Миннефтегазстроя с ограниченным сроком эксплуатации базовых поселков в тех случаях, когда технологические и строительные условия требуют поэтапного ввода в строй учреждений культурно-бытового обслуживания (рис. 39).
В основе композиционного решения здания клуба лежит прием сочленения двух объемов — зрительного зала с фойе и кружковых комнат.
Основной объем зрелищной части — двухэтажный протяженный блок, состоящий из модулей легкосборного складывающегося здания. Каркас СКЗ имеет модульные размеры, аналогичные модулям блок-контейнера 3x12 м. Общий размер в плане зрелищного блока 36x12 м. Блок имеет высоту 6 м, что соответствует высоте зрительного зала, а высота вестибюля и буфета, библиотеки и артистических комнат — 3 м. Вестибюльная группа расположена в торцевой части зрелищного блока и состоит из тамбура, вестибюля с гардеробом и буфета .с подсобными помещениями. Из вестибюля ведет лестница на второй этаж, где расположена библиотека с книгохранилищем, абонементом и читальным залом.
Зрительный зал универсального использования оборудуется сценой размером 6X9 м (высота 0,8 м) и экраном для демонстрации кинофильмов; при необходимости пространство под сценой может быть использовано для хранения кресел. Освещение зала естественное через окна в боковых стенах. В качестве артистических используются как специальное помещение, так и прилегающие к сцене кружковые комнаты. Киноаппаратная состоит из кинопроекционной, перемоточной и тамбура.
Второй объем — клубно-административный блок — состоит из шести блокированных по длинной стороне блок-контейнеров 3x12 м и включает: комнату администратора, кружковые комнаты, подсобные помещения, энергоблок, вентблок и санитарные узлы. Высота помещений 2,5 м. Кружковые комнаты расположены вдоль внутреннего коридора, идущего из вестибюля. Предусмотрена возможность объединения двух-трех комнат в одно помещение за счет увеличения проемов. Для отдыха посетителей клубной части используется фойе. Санузлы общие для зрительной и кружковой частей клуба и расположены в кружковой части, но в непосредственной близости к переходу, соединяющему вестибюль с кружковыми комнатами.
Конструкции СКЗ были использованы также при разработке экспериментального проекта спорткомплекса, который предназначен для проведения спортивно-оздоровительных мероприятий среди рабочих и служащих строймонтажных подразделений Миннефтегазстроя СССР. Мобильный спортивный комплекс представляет собой первое в отечественной практике общественное здание комплектной поставки, собираемое из изделий высокой заводской готовности, пригодное для постоянной эксплуатации и перебазировки на новые площадки и рассчитанное на условия Крайнего Севера.
Складывающиеся секции СКЗ-М отличаются от известных складывающихся секций, в которых использованы освоенные в отрасли панели, пригодностью к эксплуатации в районах с расчетной температурой —60° С и снеговой нагрузкой до 20 МПа. Перевозится секция в виде плоского пакета. Раскрытие ее в проектное положение происходит при подъеме автоматически. Секции поставляются в комплекте с щитами торцевых стен здания. Строительство спортивных комплексов из секций СКЗ осуществляется аналогично строительству зданий из блок-контейнеров с той лишь разницей, что в них дополнительно производится монтаж перегородок и подвесных потолков из индустриальных элементов.

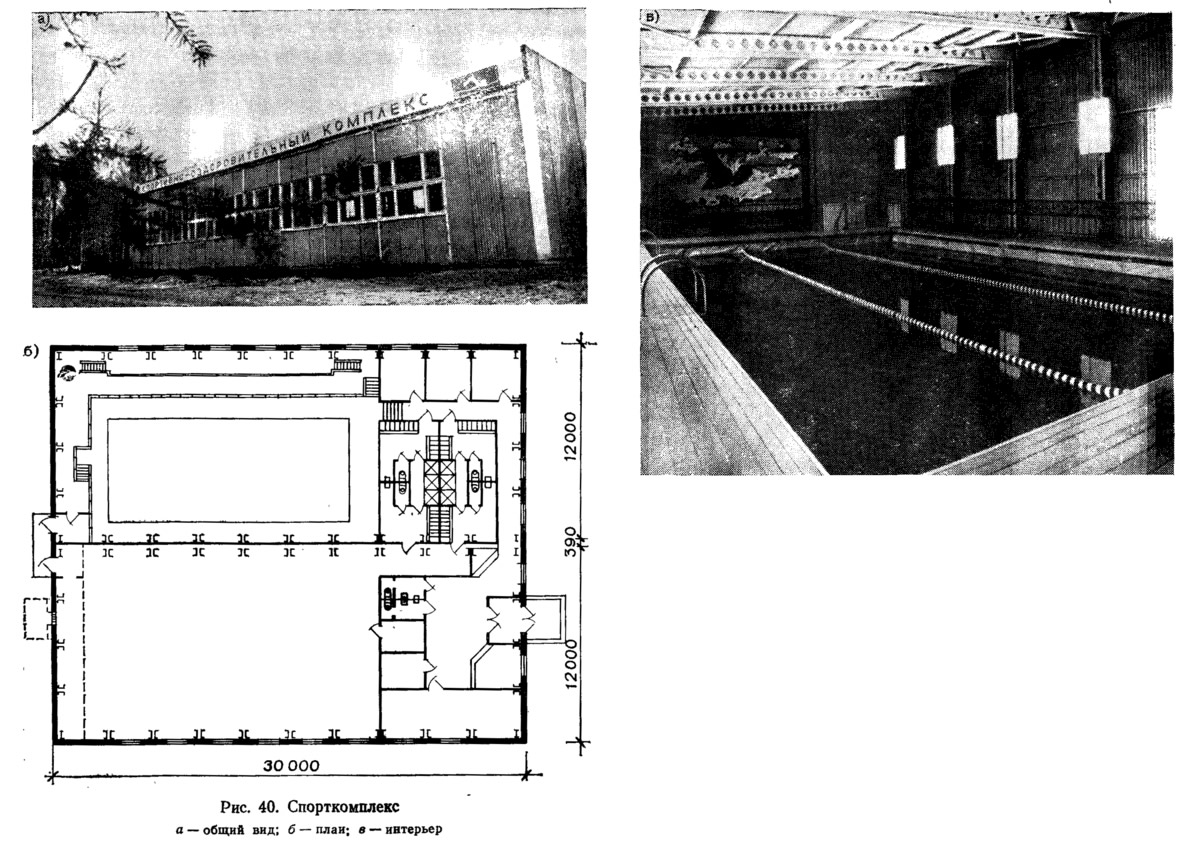

Здание спорткомплекса, монтируемое из складывающихся секций СКЗ, имеет габариты в плане 30X24 м, высоту до низа несущих конструкций — 5,52 (6) м (рис. 40). Складывающиеся секции состоят из укрупненных сборных единиц — двух стеновых щитов и щита покрытия. Щиты состоят из несущего стального каркаса и ограждающих конструкций. Конструктивная схема здания — П-образная жесткая рама, шарнирно соединенная с основанием. Ограждающие конструкции — трехслойные панели размером на щит. Обшивка ограждений выполнена из стальных оцинкованных гофрированных профилей с защитным покрытием и крепится к поперечным алюминиевым ребрам с теплоизоляционными прокладками из пенопласта ПХВ-1.
Для повышения теплоизоляционных свойств здания спорткомплекса применен комбинированный утеплитель из пенополистирольного пенопласта АСБ-С толщиной 100 мм (наружный слой) и полужестких минераловатных плит толщиной 50 мм (внутренний слой) с обжатием до 40 мм. По обшивке с внутренней стороны уложена сплошная пароизоляция из полиэтиленовой пленки. Внутренние перегородки и перекрытия бытовых помещений выполнены из 4рехслойных алюминиевых панелей.
В спорткомплексе расположены два основных зала — спортивный и зал с плавательным бассейном, а также подсобные помещения: вестибюль с гардеробом верхней одежды, санузлом и бытовые помещения с душевыми и санузлами, медпункт, комната инструктора, комната дежурного администратора, электро-щитовая и венткамера. При спортзале предусмотрена кладовая спортинвентаря, которая в случае необходимости может служить сквозным проходом из вестибюля в спортзал.
Спортзал имеет размеры в плане 21x12 м и предназначен для занятий следующими видами спорта: волейболом, баскетболом, гимнастикой, бадминтоном, настольным теннисом, борьбой и тяжелой атлетикой. Зал оборудован гимнастическими снарядами. Одновременно в зале могут заниматься до 30 человек, кроме того, он может использоваться для проведения собраний, митингов, просмотра кинофильмов, организации танцевальных вечеров.
Зал с плавательным бассейном имеет размеры в плане 21x12 м. В нем размещается сборно-разборный бассейн размером 12,5x7,5x1,15 м с резинотканевой ванной. Бассейн предназначен для оздоровительного плавания без проведения спортивных соревнований и прыжков в воду.
Выразительность архитектуры спорткомплекса достигнута за счет использования современных отделочных материалов и гармоничного сочетания цветового решения, основанного на принципе контрастного выделения цвета конструкций и плоскостей ограждающих панелей. Простая и выразительная архитектура фасадов комплекса удачно гармонирует с другими зданиями полевых городков.

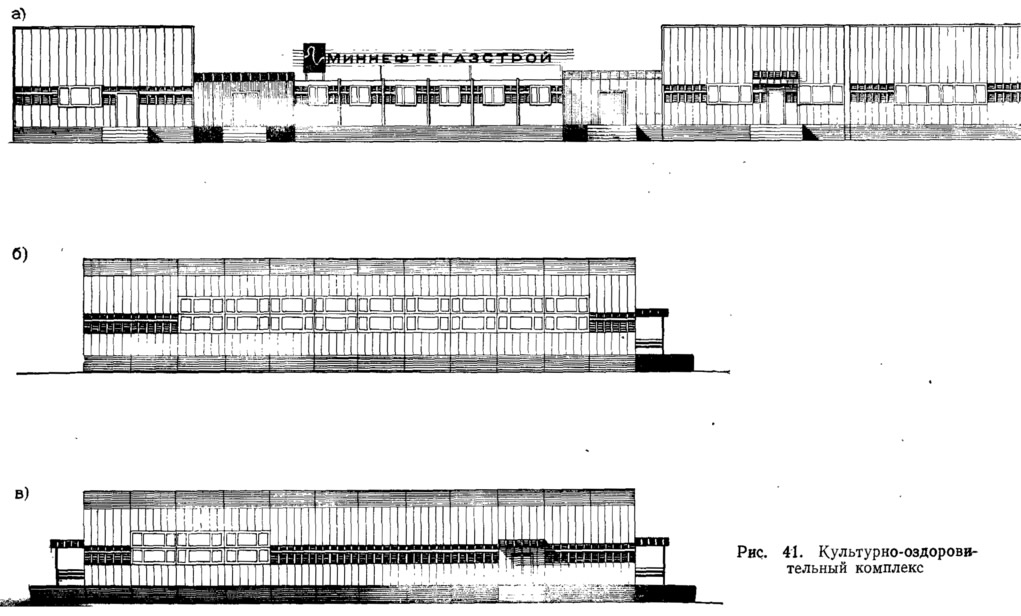

Для проведения спортивно-оздоровительных и культурно-просветительных мероприятий в вахтовых поселках ЭКБ по железобетону в содружестве с СПКБ «Проектнефтегазспецмонтаж» разработан проект культурно-оздоровительного комплекса с залом для занятий волейболом, гимнастикой, штангой, боксом и настольным теннисом, а также с бассейном для спортивно-оздоровительного плавания (рис. 41).
Здание комплекса монтируется из разработанных организациями Миннефтегазстроя СССР и освоенных Серпуховским комбинатом строительных конструкций Миннефтегазстроя СССР легких складных секций (типа СКЗ) пролетом 12 м и высотой 6 м и из функциональных блоков конструкции ЭКБ, позволяющих осуществить строительство комплексно-блочным методом с минимальными трудозатратами на стройплощадке. При проектировании культурно-оздоровительного комплекса для жилых полевых городков были учтены отдельные недостатки проекта спорткомплекса. Оборудование комплекса поставляется на площадки в виде объемных блоков, что обеспечивает минимум трудозатрат на стройплощадке.
Комплекс состоит из зданий бассейна, спортивного зала, клубных помещений и зрительного зала, соединенных между собой блоками перехода. Здания могут функционировать в комплексе и каждое в отдельности, так как имеют раздельные системы жизнеобеспечения (отопление, вентиляция, водоснабжение, канализация, электроснабжение и слаботочные устройства).
Здание бассейна, запроектированное для занятий оздоровительным плаванием (без проведения соревнований и прыжков в воду), имеет размеры 36x12 м при высоте 5,45 м. Ванна бассейна 18,0x7,5x1,5 м — из резинотканевого материала. В отличие от предыдущего проекта производственные помещения отделены от ванны бассейна. Проход в бассейн осуществляется непосредственно из душевых через ножную ванну. Здание включает: медпункт, который может также обслуживать занимающихся в спортзале; комнату инструкторов, в которой при необходимости может находиться администратор всего комплекса; комнату администратора, вестибюль; бытовые помещения (душевые и раздевалка), санузлы, венткамеру, электрощитовую, помещение насосной.
Спортивное здание, имеющее размеры 36x22 м, вмещает: спортивный зал размером 12x24 м, высотой 5,45 м, который оборудован для занятий различными видами спорта (баскетболом, волейболом, гимнастикой, бадминтоном, настольным теннисом и тяжелой атлетикой), а также венткамеру, комнату инструктора, кладовую спортинвентаря, бытовые помещения, вестибюль с гардеробом верхней одежды и санузел. В случае необходимости зал можно использовать для демонстрации кинофильмов передвижной киноустановкой и для проведения массовых собраний. Высота обслуживающих помещений — 3,6 м.
Здание клуба, имеющее размеры 36x12 м, включает: зал на 200 мест, фойе, гардероб, буфет, радиорубку, кинопроекционную, венкамеру. Зрительный зал может быть использован для занятий хорового и драмкружка, для которых предусмотрены помещения артистической и инвентарной, а также для массовых собраний.
В культурно-оздоровительном комплексе между зданиями спортзала и клуба расположены клубные помещения, образованные из шести легких контейнерных блоков. В здании клубных помещений имеются кружковые помещения для проведения лекционных и кружковых занятий (фотокружка, шахматного и кружка изобразительных искусств), библиотека с читальным залом на 12 мест и книгохранилищем на 3 тыс. томов, кабинет администратора и санузлы, обслуживающие также зрительный зал клуба.
Клубные помещения соединяются со зданиями клуба и спортзала блоками перехода, в которых предусмотрены главные входы в комплекс. Расположение входов в культурно-оздоровительный комплекс обеспечивает возможность эксплуатации его в целом, а также отдельных входящих в него зданий. У здания спортзала и бассейна имеются главный вход со стороны бытовых помещений и эвакуационные выходы, клубные помещения имеют главный вход через блок перехода, соединяющий их со спортзалом. У клуба есть главный вход через блок перехода, соединяющий его с клубными помещениями, и, кроме того, еще три эвакуационных выхода, два из зрительного зала и один из вспомогательных помещений.
Здание клубных помещений монтируется из функциональных объемных блоков 12x3x3 м, а переход — из блоков 6x3x2 м. Конструкция блоков щитовая, каркас щитов — металлический, утеплитель — минераловатные плиты М125 толщиной 90 мм. Наружная обшивка щитов — из стального листа, внутренняя обшивка блоков клубных помещений — из фанеры и пластика, блоков переходов — из стального листа. Функциональные объемные блоки имеют полную заводскую готовность, на стройплощадке производятся только заделка стыков и соединение инженерных систем. Преимущества зданий из таких блоков по сравнению с традиционными заключаются в том, что они позволяют: сократить трудоемкость монтажа в 12—35 раз, уменьшить стоимость строительства на 30—80 руб./м2 полезной площади, организовать быструю перебазировку зданий на новое место эксплуатации.
Здания бассейна, спортзала и клуба монтируются из секций Унифицированных зданий типа СКЗ-М, выпускаемых Серпуховским комбинатом строительных конструкций Миннефтегазстроя СССР, а здание клубных помещений и блоки перехода — из Функциональных объемных блоков, выпускаемых Октябрьским заводом металлоконструкций Башкирской АССР.
Здания и конструкции типа СКЗ-М собираются из складывающихся секций, перекрывающих площадь 3x12 м, и торцевых щитов, которые соединяются между собой в плоскости каркасов болтами. Неизменяемость каркаса и устойчивость элементов зданий в продольном направлении обеспечивается установкой в крайних секциях вертикальных связей по стойкам на всю высоту.
Применение секций СКЗ для строительства зданий бассейна, спортзала и клуба позволяет осуществлять их доставку к месту строительства любыми видами транспорта, осуществлять монтаж зданий в сжатые сроки, существенно снизить трудоемкость монтажа ограждающих конструкций зданий, что дает возможность получить большую экономию, несмотря на высокую себестоимость конструкций.
Проектом предусмотрены пять возможных вариантов компоновочных схем комплекса, которые включают: 1) здания бассейна, спортзала, клубных помещений и клуба; 2) здания бассейна и спортзала; 3) здания спортзала и клубные помещения; 4) здания клуба и клубные помещения; 5) здание бассейна.
Для подготовки рабочих кадров со средним образованием в системе Миннефтегазстроя СССР в жилых поселках строителей в труднодоступных районах и в районах с суровыми климатическими условиями создан учебный корпус при ПТУ.
В данном проекте использованы также трансформирующиеся конструкции — блоки изменяющейся высоты (БИВ), которые в транспортном положении имеют размер 2,9X3,0X12,0 м, а в эксплуатационном положении их высота увеличивается до 3,6 м. Блоки имеют закрытые торцевые щиты, телескопически поднимающуюся крышу и доборные элементы, за счет чего и возникает возможность изменения высоты. Рабочие чертежи блоков типа БИВ размером 3X12 м разработаны ЭКБ по железобетону Миннефтегазстроя СССР.
Комплекс филиала при ПТУ на 180 учащихся состоит из проектируемого учебного корпуса, спорткомплекса с плавательным бассейном и спортзалом, столовой на 60 посадочных мест, трех блоков вахтового жилого комплекса ВЖК-54 на 54 проживающих каждый, здания учебно-производственных мастерских.
В основу планировки учебного корпуса положен принцип компактного объема высотой в один этаж с центральным вестибюлем— рекреацией, это сокращает пути коммуникаций. Вход в здание запроектирован в центре с высокой стороны блоков типа БИВ, что является обязательным условием для строительства в северных районах. В учебном корпусе размещены пять учебных кабинетов с препараторской, библиотека с книгохранилищем, административные и служебные помещения, сантарные узлы, рекреации, коридоры и вестибюль с гардеробом. Комплекс имеет следующие системы жизнеобеспечения: отопление, вентиляцию, водопровод, горячее водоснабжение, канализацию, водостоки.
Освоенные Миннефтегазстроем СССР мобильные здания оригинальны по конструктивному и архитектурно-планировочному решению, в основном не имеют аналогов в отечественной практике, по своим технико-экономическим показателям и эксплуатационным характеристикам соответствуют лучшим мировым образцам. Они разработаны с учетом перечисленных выше специфических условий строительства магистральных трубопроводов, что обеспечило максимально возможное на современном уровне снижение суммарных трудозатрат на изготовление конструкций и строительство зданий, а также их материалоемкости.
При изготовлении мобильных зданий широко используются перспективные конструкции и материалы: гнутые и перфорированные стальные профили; тонколистовой окрашенный черный металл и оцинкованный гофрированный профиль, обеспечивающий сохранность блоков и секций при транспортировке в тяжелых условиях, в том числе при многократной перебазировке, сводящие до минимума расходы на ремонтно-восстановительные работы, уменьшающие материалоемкость и массу зданий.
Применение эффективных утеплителей, в том числе пенополистирола, полужестких минераловатных плит, а также тройное остекление окон, использование стеклопакетов, повышенная теплоизоляция полов, устройство двойных входных тамбуров — все это улучшает теплотехнические характеристики зданий, сокращает расход тепловой энергии на их отопление. Так, например, металлоемкость 1 м2 площади зданий ВЖК-40 составляет 78 кг, столовой на 60 мест и красного уголка — 75 кг. У близких по назначению, не рассчитанных на эксплуатацию при температурах до —40° Сине приспособленных для транспортировки в тяжелых условиях блоков серии 420 этот показатель равен 130 кг/м2.
В отличие от ранее использовавшихся вагонов-домов и различных типов временных зданий и сооружений, обеспечивающих только минимум удобств и услуг работникам мобильных подразделений отрасли, комплекс мобильных зданий включает общежития с медицинским изолятором, столовые, лечебно-профилактические блоки с баней-сауной и душевой, спортивные залы, которые могут использоваться также для просмотра кинофильмов, проведения собраний и митингов, плавательные бассейны, красные уголки, т. е. весь основной набор зданий и помещений, необходимых для создания проживающим в трассовых поселках и полевых городках условий, соответствующих современным требованиям (рис. 42).
Применение комплекса мобильных зданий обеспечивает сокращение стоимости 1 м2 площади в условиях отрасли на 50—76 руб. в зависимости от района строительства.
Мобильные здания контейнерного типа имеют существенные экономические преимущества не только перед зданиями традиционного типа (экономический эффект равен 60—80%), но также перед панельными сборно-разборными зданиями. В этом случае при 3—4-кратной их оборачиваемости экономия составляет 15—20%.
Общим для всех перечисленных мобильных зданий является:
- пригодность для эксплуатации в районах с температурой до —60° С, снеговой нагрузкой до 2 кПа, скоростным напором ветра до 0,55 кПа и сейсмичностью до 9 баллов включительно;
- приспосабливаемость зданий и их элементов (блоков, секций) к перевозке различными видами транспорта — железнодорожным, автомобильным (в том числе «зимниками»), водным, воздушным (в том числе на внешней подвеске к вертолету);
- использование при изготовлении зданий и их элементов перспективных конструкций и материалов (гнутых и перфорированных стальных профилей, наружных обшивок стен из окрашенного тонколистового металла и оцинкованного гофрированного профиля), что обеспечивает сохранность блоков и секций при многократном перебазировании в тяжелых условиях, сводит к минимуму расходы на ремонтно-восстановительные работы, уменьшает материалоемкость и массу зданий;
- применение эффективных утеплителей (в том числе пенополистирола, полужестких. минераловатных плит), тройного остекления окон, стеклопакетов, повышенной теплоизоляции полов; устройство двойных входных тамбуров, что обеспечивает улучшение теплотехнических характеристик зданий;
- оснащение в заводских условиях блок-контейнеров встроенной мебелью, всеми необходимыми системами жизнеобеспечения (водопровод, канализация, отопление, освещение, вентиляция) и полностью законченная отделка помещений;
- полная заводская готовность ограждающих конструкций секций складывающихся комплектных зданий и доборных элементов к ним;
- возможность установки зданий на фундаменты упрощенного типа (в том числе столбчатые, лежневые, свайные, на железобетонные плиты по песчаному основанию).
Перечень преимуществ, связанных с использованием блоков контейнерного типа и легких конструкций, убедительно свидетельствует о том, что их широкое внедрение знаменует новый этап в развитии строительства мобильных жилых домов и общественных зданий, которые обеспечивают высокий комфорт проживания и культурно-бытового обслуживания в суровых климатических условиях.
Впервые в отечественной практике решена важнейшая социальная проблема, что позволило привлечь к строительству в необжитых районах, в том числе на Севере Западной Сибири, значительное количество квалифицированных рабочих и специалистов на основе межрегионального использования трудовых ресурсов из строительно-монтажных организаций, дислоцированных в обжитые районы страны.
Разработка и внедрение в практику строительства комлекса мобильных жилых и социально-бытовых зданий для трассовых поселков и полевых городков строителей позволили поднять на новый, значительно более высокий уровень, чем раньше, обеспеченность работников отрасли не только комфортабельным жильем, но и современными социально-бытовыми услугами, создать возможность активного развития массовой физической культуры и спорта, проведения дальнейшего совершенствования идеологической и политико-воспитательной работы.
Достигнут также значительный эффект за счет повышения мобильности производственных коллективов, сокращения сроков строительства и подготовительного периода. Затраты труда сокращены в 8—10 раз, а экономический эффект от внедрения мобильных зданий при организации городков и поселков на трассе газопроводов составил 7,86 млн. руб. Мобильные жилые и социально-бытовые здания нашли применение в различных организациях и предприятиях других министерств и ведомств.
