Гостиница «Жоли» в Риме


Статья добавлена в Ноябре 2015 года
            0

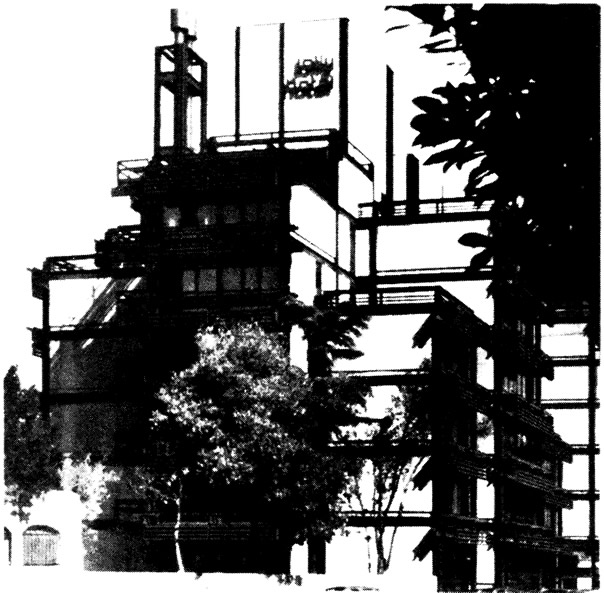

Внешний вид гостиницы «Жоли»
Внешний вид гостиницы «Жоли» >
Архитекторы: Е. Монако, В. Монако (Рим). Инженеры: Г. Ковр, М. Феретти (Рим). Время строительства 1968—1971 гг.

Гостиница на 170 номеров, размещенных в семи верхних этажах. Все здание разделено на отдельные секции с числом комнат от двух до пяти; секции расположены по обеим сторонам и в концах центрального коридора. Первый этаж оставлен открытым и используется для въезда и стоянки автомашин. В первом и втором подвальных этажах — регистратура, салон, ресторан и кухня. В третьем и четвертом подвальных этажах — техническое оборудование, гараж-стоянка для автомашин и вспомогательные помещения. Сообщение с помощью трех лестничных клеток, пяти пассажирских и четырех грузовых лифтов.

Здание расчлененной формы в плане с максимальными наружными размерами 66X29 м. Высота над уровнем земли 25 м, высота верхних этажей 3,25 м и 3,05 м, высота помещений соответственно 3 и 2,8 м.

Конструкция

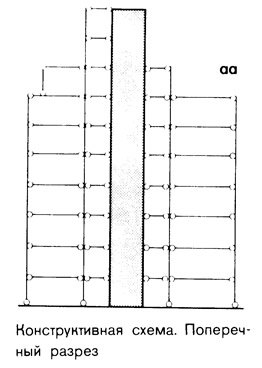

Конструктивная схема. Поперечный разрез
Конструктивная схема. Поперечный разрез >

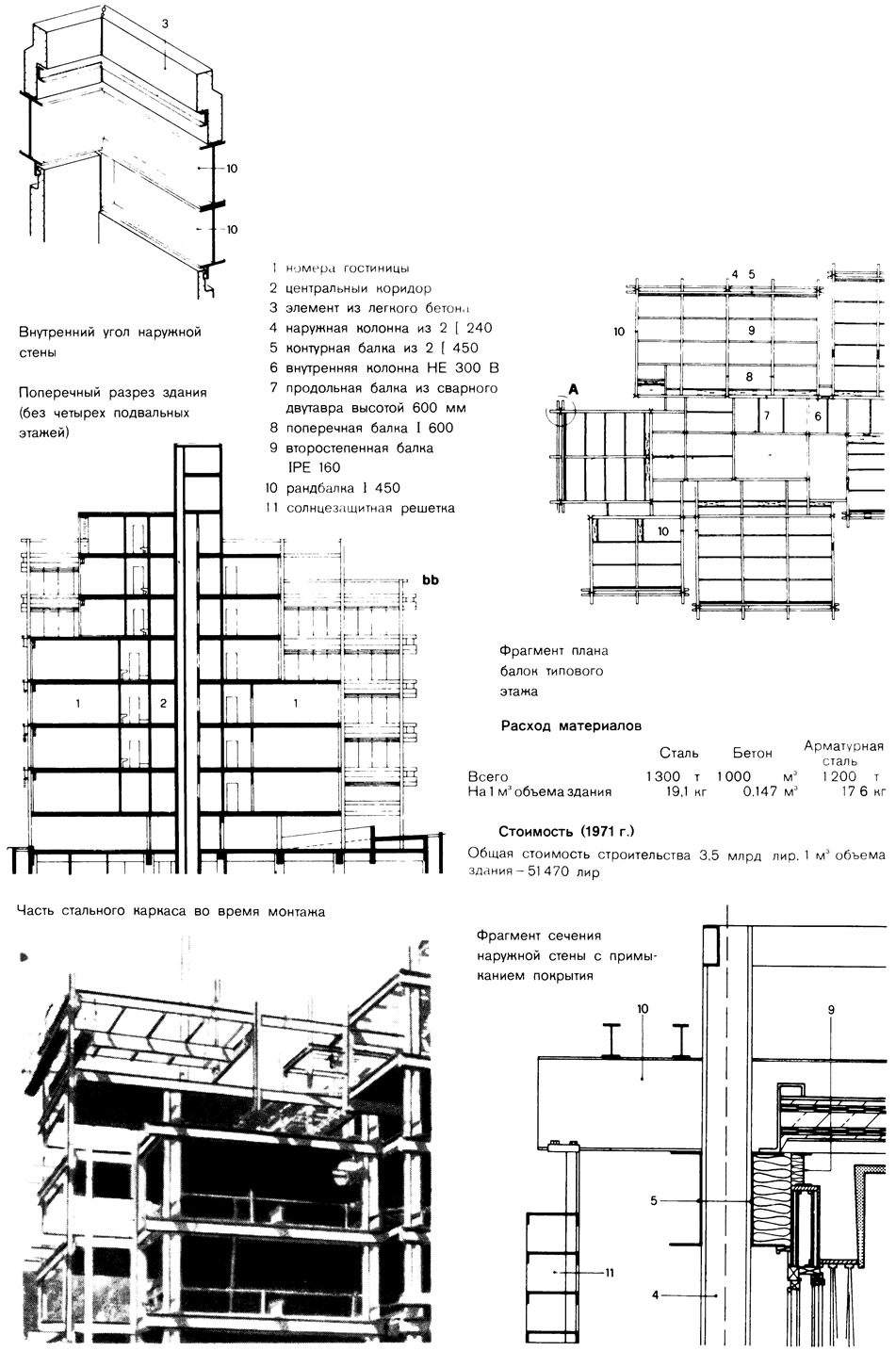

Чертежи элементов гостиницы
Чертежи элементов гостиницы >
Членение здания на секции проявляется и в конструкциях. Перед наружными стенами секций колонны из двух I 240, размещенные с шагом 10,35 и 6,9 м и соединенные поэтажными контурными балками из двух I 450. Со стороны коридора внутренние колонны НЕ 300 В, соединенные продольными балками из сварных двутавровых профилей высотой 600 мм. Между продольными и контурными балками расположены в плоскостях обеих наружных стен поперечные балки I 450, а в перегородках между комнатами — поперечные балки I 600. По осям поперечных балок, верхние полки которых соединены с верхними полками контурных балок, к последним приварены консоли, которые несут солнцезащитную решетку и цветочные ящики.

По второстепенным балкам I РЕ 160, расположенным между поперечными балками с шагом 1,76 м, уложен стальной профилированный настил с трапециевидными гофрами высотой 6,5 см, а поверх него — слой бетона толщиной 6 см; временная нагрузка на перекрытие 250 кгс/м2. Ветровые усилия воспринимаются через диски перекрытий железобетонными стенами ядра жесткости, в котором размещены лестничные клетки и лифтовые шахты.

Наружные стены: окна в деревянных рамах имеют зеркальное остекление с высокой звукоизоляцией. Подоконные панели высотой 80 см облицованы безопасным стеклом.
Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
