Детский городок в Мюльгейме (ФРГ)


Статья добавлена в Ноябре 2015 года
            0

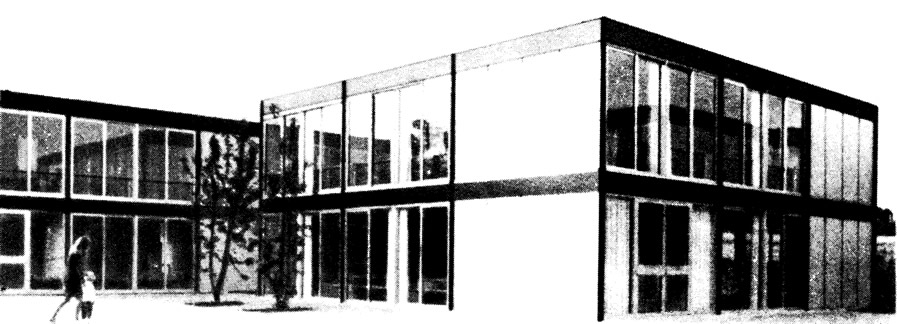

Внешний вид зданий
Внешний вид зданий >
Архитекторы: В. Блазер, Нейс, Бойтлер (Базель). Инженеры: Нафц (Мюльгейм) Грунер и Яуслин (Базель). Время строительства 1966—1967 гг.

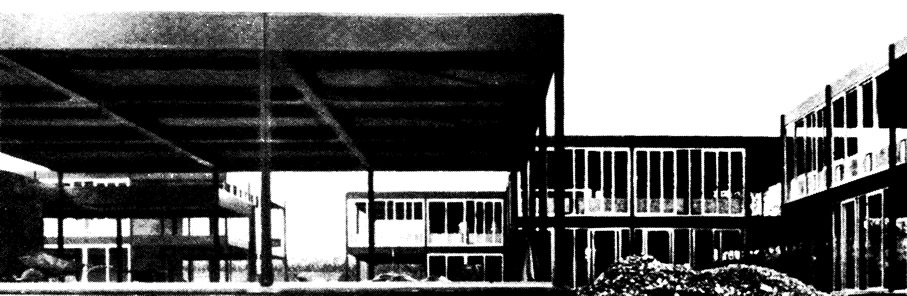

Корпус для общих занятий в процессе строительства с видом на детские корпуса
Корпус для общих занятий в процессе строительства с видом на детские корпуса >
Детский городок из семи корпусов, рассчитанных на 60 детей, десять воспитателей и супружескую пару руководителей. Вокруг корпуса общих занятий, включающего кухню, группируются пять двухэтажных жилых корпусов для детей и административное здание с квартирой для руководителей. В детских корпусах вокруг центрального ядра жесткости с сантехническим оборудованием расположены спальные помещения на втором этаже и общие помещения в первом этаже.

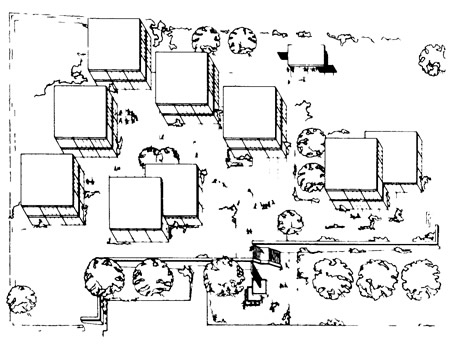

Генплан детского городка
Генплан детского городка >
Детский корпус имеет в плане форму квадрата со сторонами 12,6 м. Высота над уровнем земли 5,7 м, высота этажа 2,85 м, высота помещения 2,5 м.

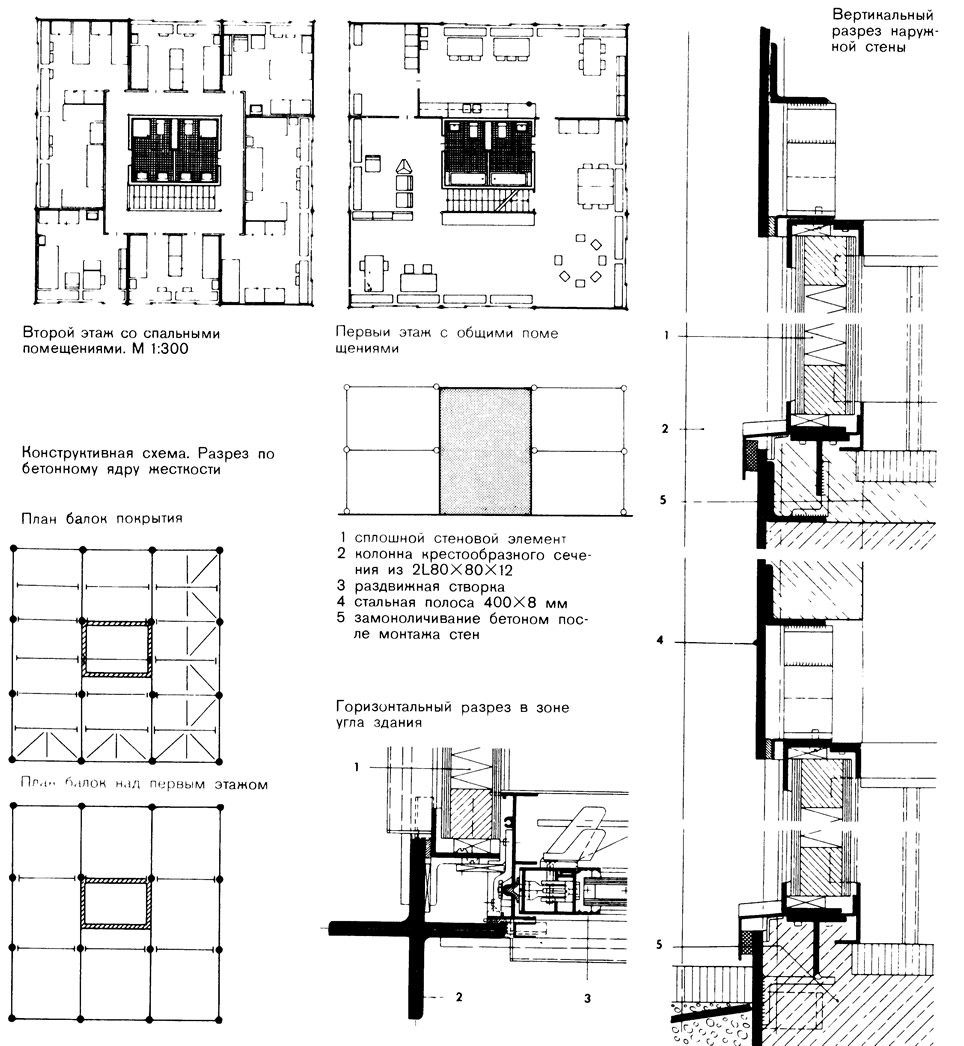

Чертежи здания
Чертежи здания >
На железобетонные конструкции подвала опираются двухэтажные колонны, размещенные по сетке 4,2X4,2 м и соединенные балками перекрытий. Колонны крестообразного сечения выполнены из двух приваренных друг к другу уголков 80X80X12. Над первым этажом — монолитное бетонное перекрытие с обетонированными балками IPE 160. Покрытие из газобетонных плит, жесткость которого в своей плоскости обеспечивается диагональными связями. Ветровые нагрузки воспринимаются бетонным ядром жесткости.

Наружные стены: стеновые панели на всю высоту помещения с изолирующим остеклением и раздвижными створками. Подоконные панели многослойной конструкции с наружными обшивками из асбестоцементных листов.

Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
