Конструктивное выполнение противопожарной защиты перекрытий

Статья добавлена в Ноябре 2015 года
            0




Противопожарная защита плит перекрытий


Если плиты перекрытия должны иметь определенную степень огнестойкости, то следует различать, требуется ли это для сопротивления действию огня сверху или же сверху и снизу.

Для сопротивления действию огня сверху несущие плиты перекрытия должны иметь требуемую степень огнестойкости. Огнестойкость железобетонной плиты 90 мин достигается бетонным слоем толщиной 5 см без особых требований к армированию.

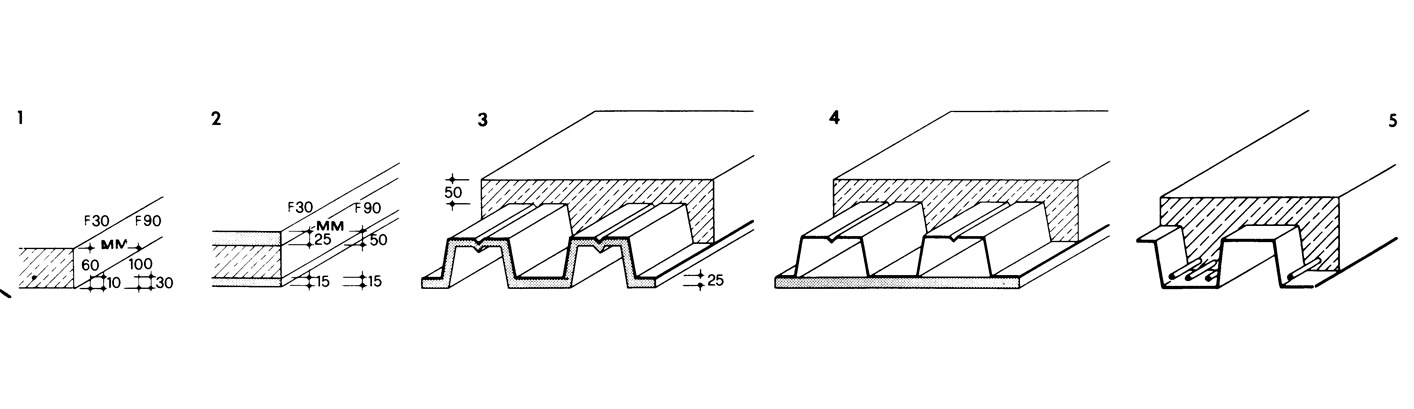

Рисунки 1-5. Противопожарная защита плит перекрытий
Рисунки 1-5. Противопожарная защита плит перекрытий >
1. Плоская железобетонная плита по DIN 4102, лист 4, достигает степени огнестойкости:
  • 30 мин — плита толщиной 60 мм из железобетона или армированного газойли пенобетона при толщине защитного слоя для стальной арматуры 10 мм;
  • 90 мин — плита толщиной 100 мм из железобетона или армированного пено-или газобетона при толщине защитного слоя нижней несущей арматуры по крайней мере 30 мм;
  • в неразрезных плитах из железобетона толщиной не менее 100 мм для нижней арматуры требуется защитный слой 10 мм и такой же защитный слой для верхней арматуры (не менее 1/3 площади сечения несущей арматуры).

2. Для перекрытия по рис. 1, не имеющего требуемой степени огнестойкости, необходимо:
  • для получения степени огнестойкости 30 мин: при действии огня сверху — устройство монолитного пола толщиной 25 мм, при действии огня снизу — слой штукатурки толщиной 15 мм по проволочной сетке, ребристому или плоскому стальному листу;
  • для получения степени огнестойкости 90 мин: при действии огня сверху — бетонный слой толщиной 50 мм, при действии огня снизу — слой штукатурки толщиной 15 мм.

3. Перекрытие с несущим стальным листом. Степень огнестойкости 90 мин достигается: при действии огня сверху — бетонным слоем толщиной 50 мм, при действии огня снизу — слоем вермикулитовой, перлитовой или асбестовой штукатурки толщиной 25 мм.

4. Перекрытие, как в примере 3. Степень огнестойкости 180 мин достигается: при действии огня сверху — как в примере 3, при действии огня снизу — наклейкой вермикулитовых плит толщиной 30 мм

5. Перекрытие, как в примере 3. При дополнительном армировании бетонной плиты и ограниченной полезной нагрузке степень огнестойкости 90 мин достигается без защиты снизу (пример — башня фирмы «Нобель», Париж).

Противопожарная защита балок перекрытий


Рисунки 1-8. Противопожарная защита балок перекрытий
Рисунки 1-8. Противопожарная защита балок перекрытий >
1. Степень огнестойкости 30 мин благодаря наличию железобетонной плиты и слоя пенобетона. Преимущество: профиль балок остается открытым; недостаток: при ремонте должно быть обеспечено возобновление материала покрытия.

2. Обетонированная балка огнестойка до нижнего пояса. Нижняя сторона полки защищена 25-мм слоем вермикулитовой штукатурки или 40-мм слоем цементной штукатурки по проволочной сетке или плитами из вермикулита толщиной 25 мм. Обетонирование балки долговечно, но дорого.

3. Балки покрыты бетонным слоем (до установки) по проволочной сетке. В стенках высоких балок могут быть проделаны отверстия для прокладки коммуникаций. Для огнестойкости необходим слой бетона толщиной 40—60 мм. Этот метод применяется только при больших сериях балок одного профиля, так как для него необходимы дорогие формы.

4. Многослойное напыление асбестоцементом или вермикулитовым раствором до минимальной толщины слоя 25 мм необходимо для огнестойкости 90 мин. Наиболее часто применяемый и самый дешевый вид противопожарной защиты. Ржавчина и окалина с балок должны быть удалены, однако легкий налет ржавчины безвреден. В высоких балках требуется проволочная сетка, которая укрепляется с помощью приваренных к балке штифтов. Балки с широкими полками также должны обтягиваться проволочной сеткой по нижней полке. Наилучшим материалом для противопожарной защиты служат сухие изоляционные плиты.

5. Заполнение пазух балок кирпичом и покрытие слоем штукатурки толщиной не менее 15 мм по проволочной сетке.

6. Покрытие балки вермикулитовой штукатуркой толщиной 25 мм по сетке.

7. Облицовка балки приклейкой вермикулитовых плит толщиной 25 мм. При склеивании следует иметь в виду, что швы не должны разрушаться в течение времени, соответствующего времени огнестойкости самих плит. Швы заполняются клеем.

8. Укрепленные на гвоздях или шурупах сборные, например асбестовые, плиты, плиты из изотернита, гипсовые плиты и др. Для укрепления плит к балкам должны быть прикреплены деревянные бруски. Швы затираются гипсом. Предел огнестойкости 90 мин, а при изолирующих матах 120 мин.
Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
