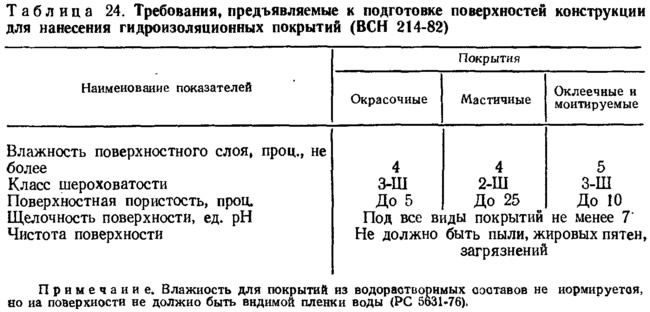

При оценке качества поверхности, подготовленной под гидроизоляцию, необходимо учитывать показатели, приведенные в табл. 24, а также свойства применяемых материалов, степень готовности строительных изделий и конструкцию гидроизоляционного слоя. Класс шероховатости изолируемой поверхности определяется по PC 5631-76:
Основания под все виды гидроизоляции должны быть ровными, без выступов и впадин. Ровным основание считается в том случае, если при проверке контрольной трехметровой рейкой просвет под ней не превышает 5 мм на горизонтальной поверхности и в направлении вдоль уклона; и 10 мм на вертикальной поверхности и в направлении поперек уклона. Просветы допускаются только плавного очертания и не более одного на 1 м.
Поверхности оснований, подготавливаемые под изоляцию, и выступающие детали (пробки, болты и др.) предварительно очищают и огрунтовывают. При огрунтовке поверхности эмульсиями и при устройстве штукатурной цементной или холодной асфальтовой изоляции предварительное высушивание поверхностей не требуется. Огрунтовку поверхностей не производят при изоляции их цементными растворами, холодными асфальтовыми мастиками и пластиком.
При подготовке оснований под изоляцию из рулонных и мастичных материалов выполняют такие работы: заделывают швы между сборными железобетонными плитами цементно-песчаным раствором или бетоном (при отсутствии указанного класса в проекте — класса не менее 7,5); поверхность сборных железобетонных плит выравнивают путем затирки раствором на основе цемента (при отсутствии указанной в проекте — класса не менее 3,5) слоем толщиной до 5 мм или песчаным асфальтобетоном слоем толщиной до 10 мм; участки вертикальных поверхностей каменных конструкций (стен, шахт, труб и др.) оштукатуривают на высоту устройства изоляции.
При устройстве стяжек в них должны быть предусмотрены температурно-усадочные швы. Вертикальные и наклонные поверхности, изолируемые рулонным материалом, должны иметь устройства для крепления ковра.
Удалять загрязнения с поверхности железобетонных и других неметаллических конструкций рекомендуется гидросмывом {кроме строительных элементов из материалов пониженной водостойкости), пескодробеструйной обработкой, механизированным инструментом. При малых объемах работ допускается обработка вручную — стальными щетками, скребками, шпателями. При выборе способа очистки следует учитывать характер загрязнений и возможность обеспечения безопасности ведения работ.
Высолы, брызги и комки раствора и бетона, продукты коррозии и другие нежировые загрязнения удаляют механическим способом (скребками, наждачными кругами, стальными щетками) с последующей промывкой поверхности струей воды и сушкой.
Обезжиривание, т. е. удаление жировых загрязнений, производят растворителями (бензин, уайт-спирит). На загрязненное место кистью или другим способом наносят растворитель, который затем удаляют ветошью вместе с загрязнениями. Операцию повторяют в случае необходимости несколько раз. При невозможности удаления жировых пятен с помощью растворителя поверхность бетона обрабатывают двухпроцентным раствором соляной кислоты. Высолы, выступившие после этого на поверхности, сдувают сжатым воздухом или сметают щетками, поверхность промывают и сушат (ГОСТ 22753—77). Бетон, замасленный на значительную глубину, обезжирить указанными способами сложно. Замасленную часть бетона, как правило, удаляют механическим способом заменив ее свежей бетонной смесью или цементно-песчаным раствором. При малой глубине проникновения жировых загрязнений в толщу бетона жировые пятна можно удалить с поверхности наждачной обработкой.
Выравнивание применяют для устранения дефектов поверхности: неровностей, шероховатостей, поверхностной пористости, механических повреждений (отколы, выбоины), наплывов, отслоений, вздутий, выходов на поверхность ржавеющей арматуры, осыпающихся мест, трещин. Для заделки мест механических повреждений используют свежие бетонные или цементно-песчаные смеси (соотношение по массе Ц:П — от 1:2 до 1:3). В местах образования трещин следует произвести их расчистку с последующей заделкой цементно-песчаной смесью (соотношение по массе то же). Трещины, которые не подвергались расшивке, должны быть заполнены шпаклевкой на глубину не менее 2 мм (ГОСТ 22753—77).
Вокруг выходящей на поверхность и ржавеющей арматуры необходимо удалить бетон, поверхность арматуры очистить от продуктов коррозии металла механическим способом или стальными щетками и заделать бетонной или растворной смесью. Перед заделкой отколов, раковин, трещин околоарматурной зоны подготавливаемые места должны быть обеспылены и увлажнены. Обеспыливание производят сжатым воздухом, волосяными щетками, вакуумными установками, пылесосами.
Наплывы удаляют механическим способом или с помощью молотка и зубила. Для окончательного выравнивания всей поверхности, устранения поверхностной пористости и шероховатости конструкций, постоянно воспринимающих воздействие воды, должны быть использованы цементно-песчаные смеси.
Если конструкции при эксплуатации подвергаются лишь периодическим воздействиям воды, для выравнивания их поверхности могут быть использованы полимерцементные растворы на основе пластифицированной ПВА дисперсии или стабилизированного латекса СКС-65 ГП при соотношении по массе (песок:цемент:полимер) 1:1:0,2.
Для уменьшения количества наносимого затем лакокрасочного материала рекомендуется дополнительная шпаклевка изолируемой поверхности полимерцементным составом без заполнителя (песка). Полимерцементные составы характеризуются хорошей адгезией к бетону, гибкостью и повышенной сопротивляемостью ударным воздействиям, но их водостойкость недостаточно высока.
Если на поверхность бетонной или железобетонной конструкции нанесен штукатурный слой или стяжка, они не должны иметь раковин, трещин и других дефектов. Качество сцепления штукатурки с бетонной поверхностью контролируют приборами, визуально или простукиванием (деревянным молотком). Признаками нарушения сцепления являются вздутия, отслаивание, глухой звук или осыпание штукатурного слоя при простукивании.
При обнаружении дефектов штукатурный слой в местах его отделения от поверхности удаляют, а поверхность выравнивают. Для заделки дефектов составы бетона и раствора приготавливают на цементе того же вида, из которого изготовлена изолируемая конструкция.
Для удаления из пор и с поверхности материала строительных конструкций избыточной влаги производят сушку. Поверхности железобетонных и кирпичных конструкций, подготовленные под гидроизоляционное покрытие, должны иметь требуемую влажность в поверхностном слое на глубине до 20 мм.

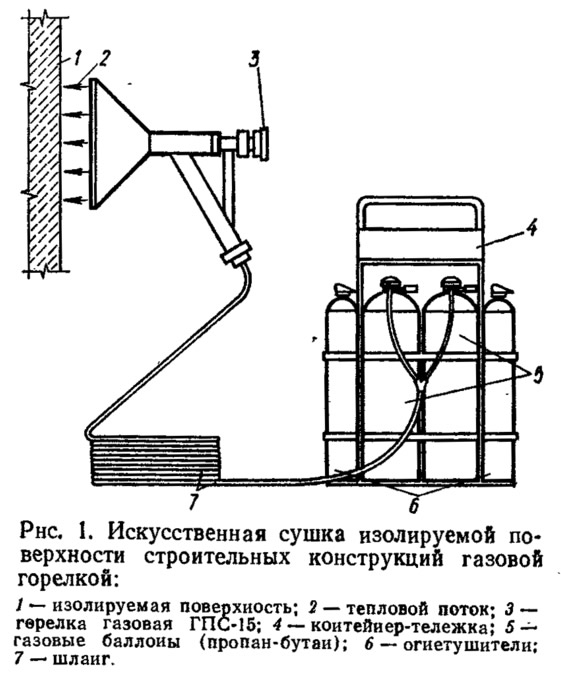

Если естественная сушка не обеспечивает требуемой влажности изоли-ремой поверхности, ее высушивают искусственно с помощью специальных нагревательных приборов (рис. 1). Процесс высушивания поверхности контролируют определением ее влажности электронным влагомером (ГОСТ 21718—84) или методом высушивания проб (ГОСТ 12730.0—78).
Монолитный бетой перед нанесением гидроизоляционных покрытий должен иметь прочность 100%. В местах заделки трещин бетон и цементно-песчаный раствор должны иметь прочность не менее 70%. Это следует учитывать при разработке мероприятий по высушиванию поверхности конструкций: преждевременное удаление влаги и прекращение процессов гидратации отрицательно сказываются на характеристиках конструктивного бетона или штукатурного слоя.
Гидроизоляционное покрытие, особенно лакокрасочного типа, следует наносить на поверхность бетона и штукатурного слоя лишь после прекращения в них усадочных явлений. Несоблюдение этого правила приводит к нарушению сплошности покрытия.
Поверхность строительных конструкций непосредственно перед нанесением гидроизоляционного слоя должна быть обеспылена, предохранена от механических повреждений и увлажнений. Промежуток времени от окончания подготовки поверхности до нанесения первого слоя изолирующего материала не должен превышать 24 ч.
Отдельные гидроизоляционные материалы и технология их применения имеют свои особенности, которые также должны учитываться при подготовке изолируемой поверхности.
