Материалы для наружной облицовки

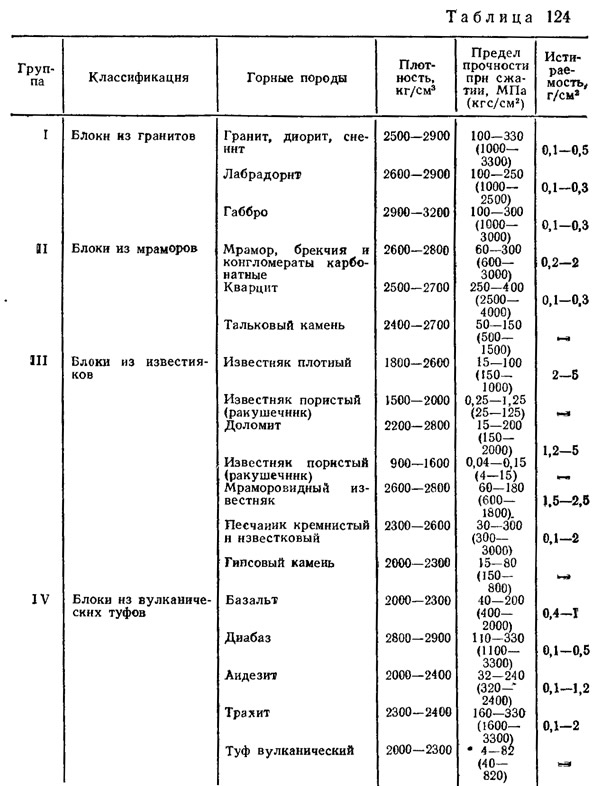

Естественные каменные материалу. Материалы и изделия из природного камня, применяемые в строительстве, подразделяются на группы в зависимости от геологического происхождения, физико-механических показателей, способа изготовления, обработки, декоративных особенностей и назначения. Так, блоки из природного камня делят на четыре группы (табл. 124).
![](https://www.arhplan.ru/img/articles/7761.jpg)

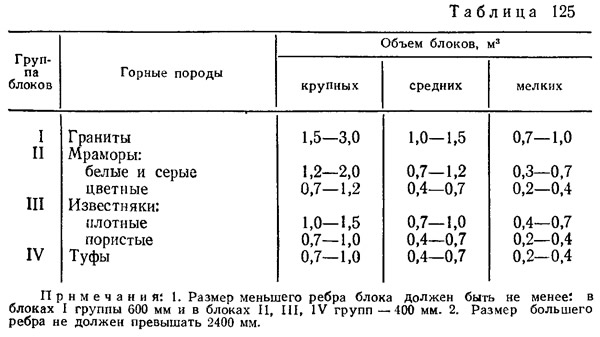

Блоки должны иметь форму прямоугольного параллелепипеда без сквозных трещин, видимых на смежных гранях. Отклонение от прямого угла между смежными гранями допускается не более 5°. На гранях блоков возможны следы шпуров и другие неровности высотой не больше 50 мм. Размеры блоков приведены в табл. 125.
![](https://www.arhplan.ru/img/articles/7762.jpg)

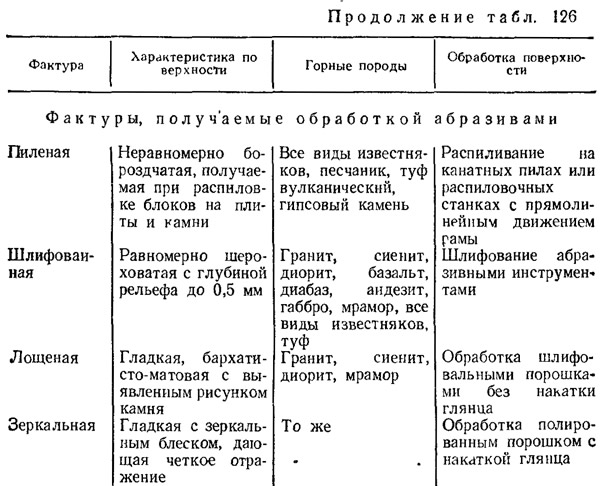

По характеру обработки поверхности камня (скалыванием или абразивами) различают фактуры, характеристика которых дана в табл. 126.
![](https://www.arhplan.ru/img/articles/7763.jpg)
![](https://www.arhplan.ru/img/articles/7764.jpg)
На двух смежных гранях каждого блока должна быть нанесена несмываемой краской следующая маркировка: наименование карьера-изготовителя, номер блока, объем блока, линейные размеры, штамп ОТК.
Хранятся.блоки на открытых площадках так, чтобы обеспечивался отвод ливневых вод. Блоки II, III и IV групп должны быть уложены на деревянные прокладки.
Транспортируют блоки без тары. При перевозке блоков II, III и IV групп следует не допускать загрязнения их пачкающимися и красящими веществами.
Бетонные и железобетонные изделия для облицовки. Декоративный бетон и железобетон являются наиболее распространенными искусственными материалами для наружной облицовки. Чаще всего для облицовки применяют бетонные плиты с гладкими или рельефными лицевыми поверхностями, которые изготавливают из бетона марки не ниже 400 на портландцементе. Они могут быть одно- или двухслойными с толщиной лицевого слоя не менее 15 мм. Однослойные плиты и лицевой слой двухслойных плит могут изготовляться на белом и цветном цементах или на портландцементе с добавкой минеральных красителей.
Толщина защитного слоя бетона для арматуры должна быть не менее 15 мм с лицевой стороны плиты и 10 мм — с тыльной, водопоглощение плит — не более 15%, морозостойкость — 35 повторных циклов (для облицовки цоколей 50) попеременного замораживания при температуре не выше — 15 °С и оттаивания в воде при температуре от +10 до +20 °С. На лицевой поверхности не допускается пленка цементного теста, сплошная или в виде отдельных наплывов и затеков, а также выцветы и пятна, видимые с расстояния 10 мм. Плиты не должны иметь трещин, искривлений, отбитых углов, зазубрин на ребрах и других дефектов, искажающих лицевую поверхность. Ребро плиты может быть о фаской или закруглением радиусом не более 4 мм. По форме и внешнему виду допускаются следующие отклонения:
- от прямого угла ребра лицевой поверхности, не более ±1 мм;
- искривление ребер, выходящих на линию, не более ±2 мм;
- искривление лицевой поверхности не более ±2 мм.
Плиты должны храниться в штабелях, уложенными на ребро лицевой поверхностью друг к другу с деревянными прокладками между рядами. При транспортировке плиты укладывают на ребро с прокладкой между ними соломы, бумаги, стружек или других упаковочных материалов.
Керамические облицовочные материалы
К керамическим облицовочным материалам относятся кирпич и камни керамические лицевые {сплошные и пустотелые), а также плиты керамические фасадные.
Кирпич и камни керамические (ГОСТ 530—80) предназначаются для облицовки фасадов, внутренних стен вестибюлей, лестничных клеток, переходов и т. п, ведущейся одновременно с кладкой стен каменных зданий Кирпич и камни в зависимости от размеров подразделяются на виды, указанные в табл. 127.
![](https://www.arhplan.ru/img/articles/7765.jpg)

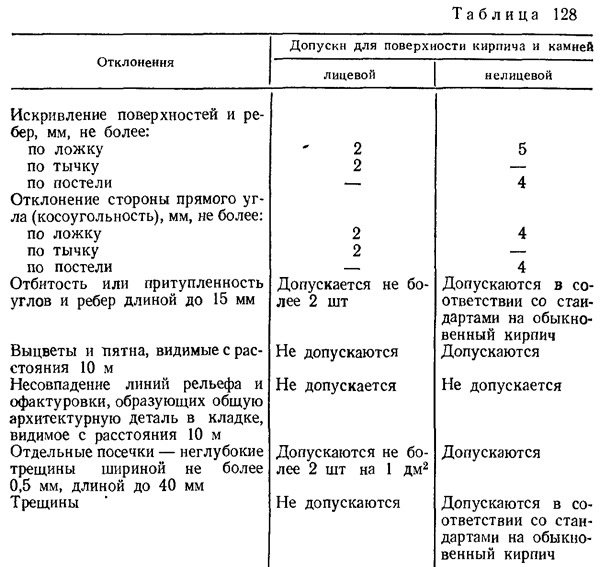

По внешнему виду кирпича и камней допускаются отклонения (табл 128).
![](https://www.arhplan.ru/img/articles/7766.jpg)
Кирпич и камни должны храниться уложенными в клетке на деревянных подкладках раздельно по маркам, типам и цвету лицевой поверхности. Кирпич и камни с несквозными пустотами должны укладываться пустотами вниз.
При перевозке кирпича и камней в вагонах и автомашинах их укладывают в правильные ряды с прокладкой стружки или соломы. Погрузка кирпича навалом, а выгрузка сбрасыванием не разрешается.
Плитки керамические фасадные и ковры из них (ГОСТ 13996—84) изготовляются с глазурованной и неглазурованной поверхностью, гладкими и с рельефной поверхностью из глин с последующим обжигом. Керамические плитки и ковры из них предназначаются для облицовки наружных стен каменных зданий, наружных поверхностей стеновых панелей, крупных блоков, а также для оформления архитектурных элементов зданий.
Керамические плитки специального иазначения предназначаются для облицовки цоколей зданий, подземных переходов и других строительных элементов, находящихся в жестких условиях эксплуатации. В зависимости от ширины облицовочные плиты делятся на пять групп, предельные размеры которых должны соответствовать указанным в табл. 129.
![](https://www.arhplan.ru/img/articles/7767.jpg)

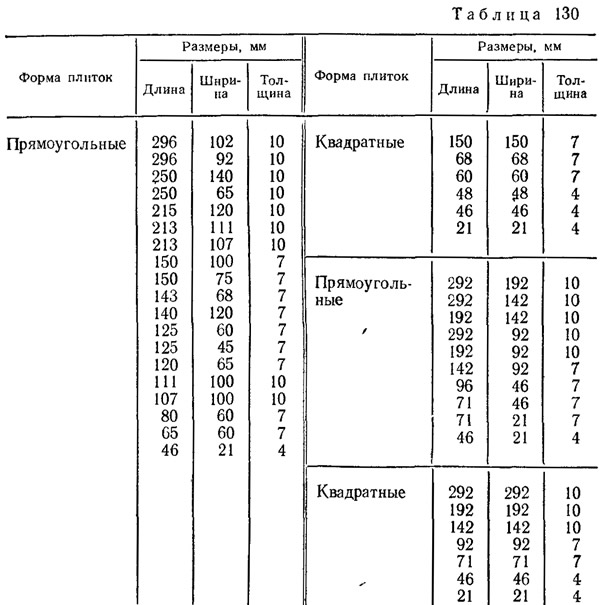

Конфигурация плиток и их размеры указаны в табл. 130.
![](https://www.arhplan.ru/img/articles/7768.jpg)

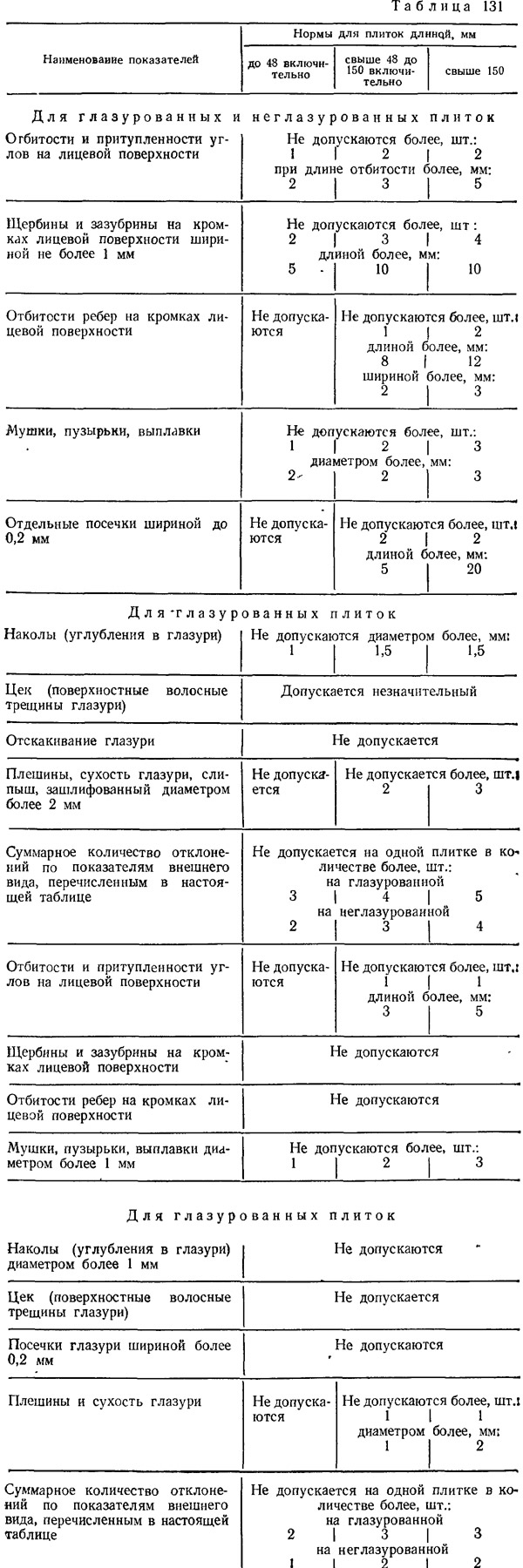

Лицевая поверхность плиток должна соответствовать размерам, указанным в табл. 131.
![](https://www.arhplan.ru/img/articles/7769.jpg)
Рельефные плитки и плитки специального назначения должны иметь на обратной (нелицевой) стороне рифления или выпуклости высотой не менее 2 мм.
Для изготовления ковров следует применять плитки глазурованные размером 15x75x7 мм и менее, а также битые плитки «брекчия».

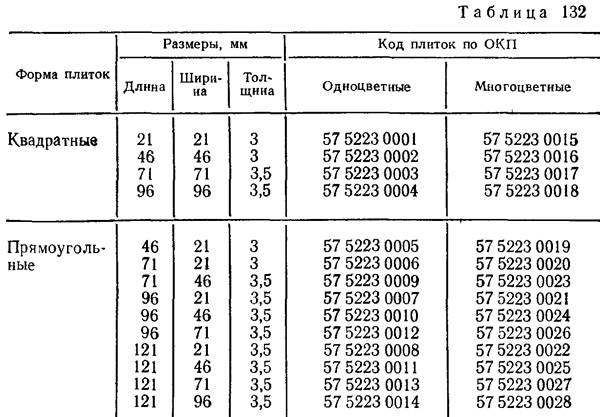

Плитки керамические литые и ковры из них (ГОСТ 18623—82) изготовляются из глин с естественными и искусственными добавками методом литья с последующим их обжигом. Предназначаются для облицовки внутренних и наружных поверхностей стен жилых и общественных зданий. Плитки и ковры из них следует изготовлять квадратной или прямоугольной формы. Размеры плиток должны соответствовать указанным в табл. 132.
![](https://www.arhplan.ru/img/articles/7770.jpg)
Ковры в зависимости от расположения плиток бывают 3 типов:
- I — ковры о прямолинейной ориентацией плиток;
- II — ковры с неориентированным набором плиток;
- III — ковры типа «брекчия» (из плиток произвольной формы).

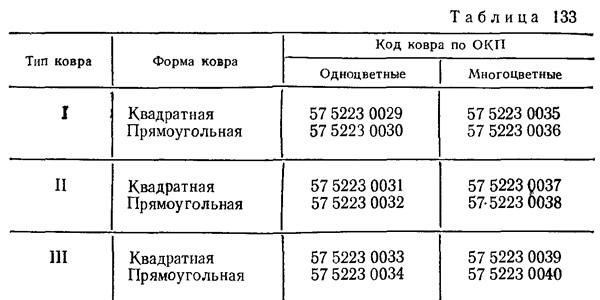

Код ОКП для ковров разных типов, форм и цветов должен соответствовать указанному в табл. 133.
![](https://www.arhplan.ru/img/articles/7771.jpg)
Размеры ковров должны быть кратными половине основного модуля [Vk М-50 мм) за вычетом нормированной ширины шва. Плитки в коврах должны быть прочно наклеены на бумагу лицевой поверхностью.
Рассортированные по размерам и видам плитки необходимо хранить уложенными в штабеля на поддонах, в деревянных решетчатых ящиках или в специальных контейнерах. При этом глазурованные плитки плотно укладывают лицевой поверхностью одна к другой.
Керамические плитки транспортируют любыми видами транспорта. Погрузка навалом И разгрузка сбрасыванием запрещается.

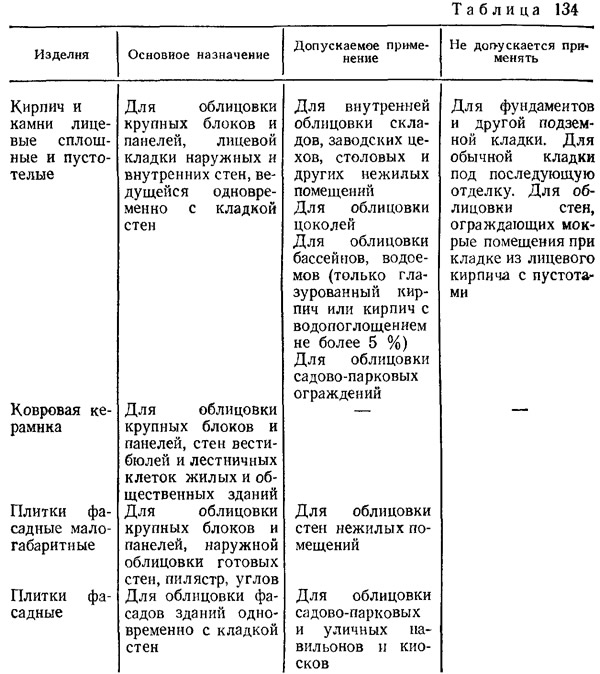

Керамические изделия для фасадов зданий применяются в соответствии с назначением (табл. 134).
![](https://www.arhplan.ru/img/articles/7772.jpg)
Шлакоситалл (ГОСТ 19246—82) изготавливают оплавлением доменных шлаков с минеральными добавками и термической обработкой в специальном режиме. Его можно получить непосредственно из шлаковых стекол способом их кристаллизации. При введении в состав стекла сульфидов железа и марганца получают шлакоситалл черного цвета, а окиси цинка — белого и серого цветов. Шлакоситаллы других цветов получают нанесением на их поверхность цветных керамических красок. Ширина ленты шлакоситалла 50 1600 мм, толщина 8—15 мм.
Полученный листовой шлакоситалл разрезается на плиты и листы. Техническая характеристика шлакоситалла следующая:
Плотность, г/см3 | 2,6—2,75 |
Предел прочности, МПа, кгс/см2 | |
при изгибе | 90—130 (900—1300) |
при сжатии | 600—900 (6000—9000) |
Средняя плотность, г/см3 | 2,6—2,75 |
Износостойкость, г/см2 | 0,015—0,030 |
Твердость, кг/см2 | 560—600 |
Кислотостойкость, проц | 99,2—99,9 |
Щелочестойкость, проц | 73—82 |
Перечисленные материалы применяют в основном для устройства покрытий пола, но можно и с успехом применять для облицовки стен зданий жилого и промышленного назначений.
Листы предназначены для применения в легких наружных стеновых панелях и облицовки стен, плиты — для облицовки стен и покрытий полов в зданиях.

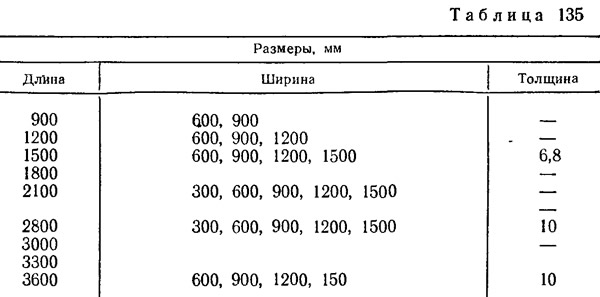

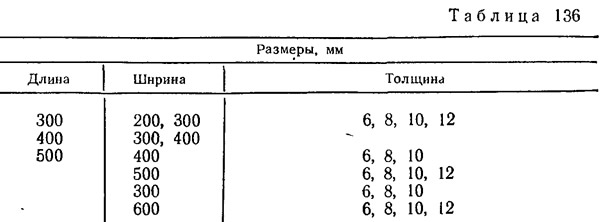

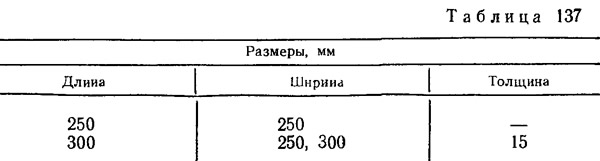

Размеры прокатных листов должны соответствовать указанным в табл. 135, размеры прокатных плит — в табл. 136, размеры прессованных плит — в табл. 137.
![](https://www.arhplan.ru/img/articles/7773.jpg)
![](https://www.arhplan.ru/img/articles/7774.jpg)
![](https://www.arhplan.ru/img/articles/7775.jpg)
Листы и плиты изготавливают белого и серого цветов различных оттенков и с окрашенной неглазурованными керамическими красками поверхностью.

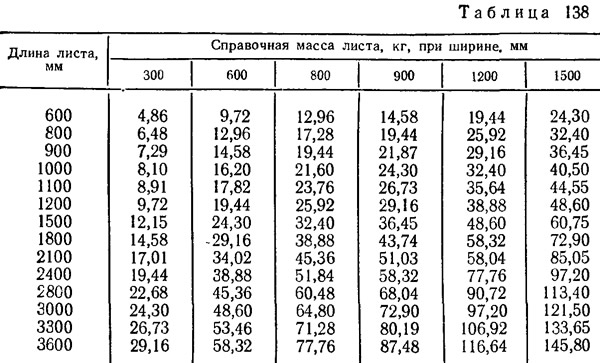

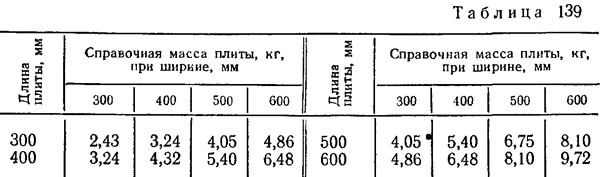

Справочная масса листов указана в табл. 138, плит — в табл. 139.
![](https://www.arhplan.ru/img/articles/7776.jpg)
![](https://www.arhplan.ru/img/articles/7777.jpg)
Справочная масса листов и плит рассчитана при средней плотности 2,7 г/см3 и толщине 10 мм.
Плитки стеклянные облицовочные коврово-мозаичные и ковры из них (ГОСТ 17057—80) предназначаются для наружной и внутренней облицовки стен зданий различного назначения. Форма и основные размеры плиток должны соответствовать, мм: по ширине 21,0±0,5; по длине 21,0±0,5. Справочная масса 1 м2 ковра составляет 8—10 кг. Расстояние между плитками в ковре должно быть 4±1,0 мм.
Стекло закаленное эмалированное — стемалит (ГОСТ 22279—76) предназначается для наружной и внутренней отделки стен и перегородок зданий и сооружений.

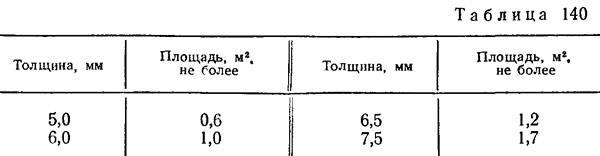

Размеры стемалита: по длине от 400 до 1500 мм с интервалом 100 мм, площадь не должна превышать указанной в табл. 140.
![](https://www.arhplan.ru/img/articles/7778.jpg)
Отклонения от размеров не должны превышать, мм: по длине и ширине +0; —5; по толщине +0,6; —0,4.
Марблит (ТУ 21-УССР-616—71) изготовляют из малощелочного высококальциевого стекла черного цвета на основе доменного шлака путем синтезирования в системе. Окраска в интенсивный черный цвет достигается сульфатами железа и марганца. Черный марблит изготовляется методом непрерывной прокатки. Прокатанное отожженное черное стекло отличается более высоким качеством поверхности, чем литое стекло без шлифовки и полировки. Техническая характеристика марблита следующая:
Плотность, г/см3 | 2,55—2,65 |
Предел прочности на изгиб, МПа (кгс/см2) | 40—80 (400—800) |
Истираемость г/см2 | 0,008—0,015 |
Кислотоустойчивость, проц | Свыше 99 |
Щелочеустойчивость, проц | 80—87 |
Применяется для облицовочных работ в жилых b общественных зданиях.
Материалы для внутренней облицовки
Керамические облицовочные плитки предназначены для внутренней облицовки стен. В зависимости от сырья они бывают майоликовые (глиняные) и фаянсовые.
Майоликовые плитки изготовляют из легкоплавких глин. При обжиге получается пористый черепок, с которым прочно сцепляется глазурь.
Фаянсовые изготовляют из огнеупорных глин с добавкой кварцевого песка и плавней. После сушки плитки покрывают глазурью.

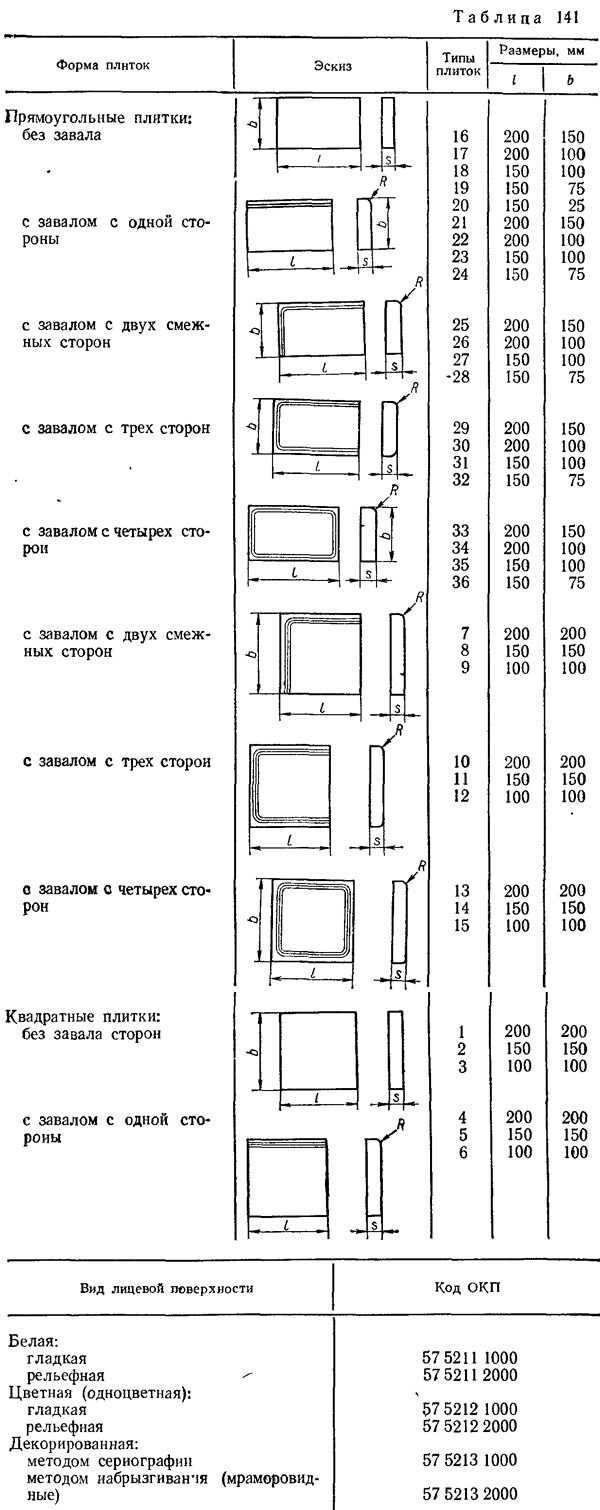

Основные виды керамических глазурованных плиток (ГОСТ 6141—82) приведены в табл. 141. При этом в одной партии плиток отклонения допускаются только в сторону увеличения или уменьшения. Плитки должны быть правильной геометрической формы, с четкими гранями и прямыми углами, без выпуклостей, выбоин, трещин, а также зазубрин и щербин на кромках лицевой стороны. Отклонение стороны прямого угла боковой грани плитки (косоугольность) не должно превышать 0,5 мм; искривление — 1,5 мм. Лицевая поверхность плиток должна быть ровной и равномерно покрытой глазурью одного тона. Поверхность тыльной стороны — рифленая.
![](https://www.arhplan.ru/img/articles/7779.jpg)

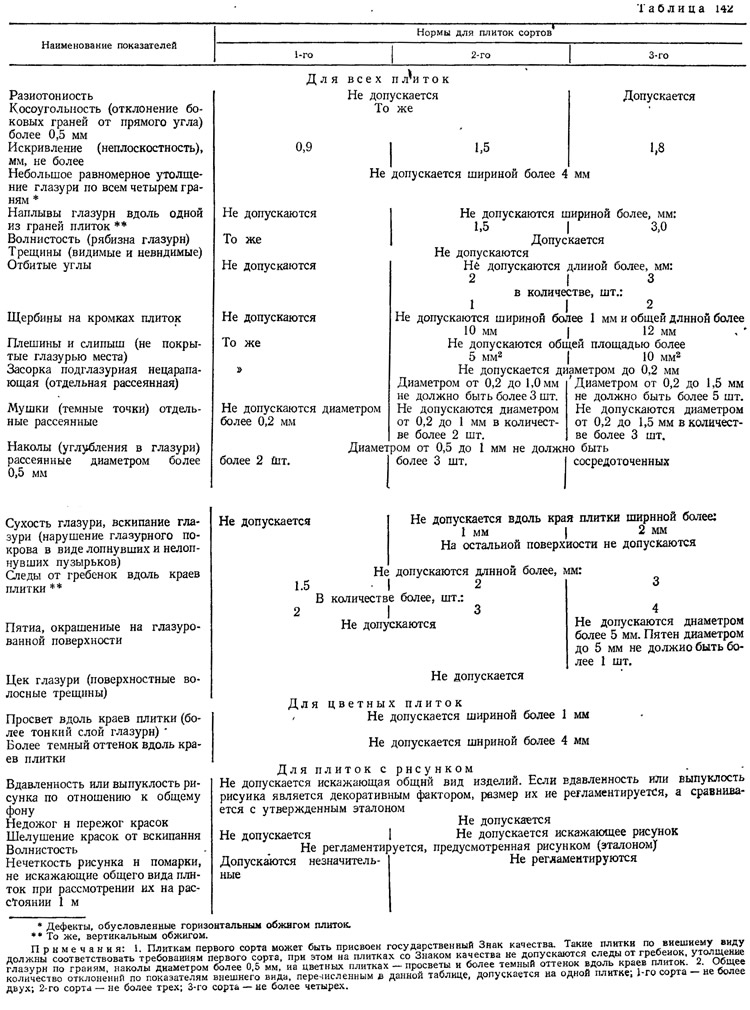

Лицевая поверхность плиток должна соответствовать требованиям, приведенным в табл. 142.
![](https://www.arhplan.ru/img/articles/7780.jpg)
Плиты древесноволокнистые твердые с лакокрасочным покрытием (ГОСТ 8904—81*) изготовляют прессованием древесноволокнистой массы, пропитанной парафиновой эмульсией. Для повышения водостойкости плит их покрывают эмалью. Лицевая поверхность плит может быть гладкой и рутованной — разрезанной на квадраты, имитирующие глазурованную плитку. Характеристика древесноволокнистых твердых плит:
Размеры, мм: | |
длина | 2700, 2500, 2300, 2050, 1200 |
ширина | 1700, 1600, 1220, 1200, 1000 |
толщина | 2,5; 3,2; 4,0; 5,0; 6,0 |
Допускаемые отклонения, мм, по: | |
длине | ±5 |
толщине | ±0,3 |
ширине | ±3 |
Плотность, кг/м3 | 900 |
Водопоглощения за 24 ч, проц., не более | 30 |

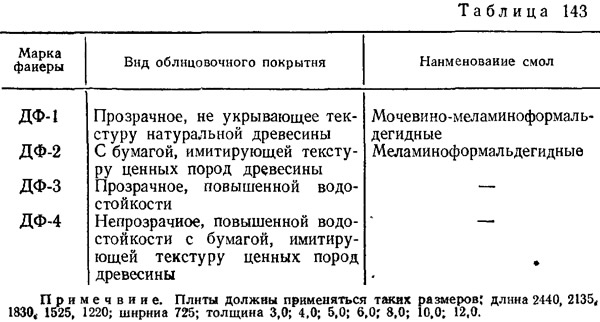

Декоративно-отделочная фанера (ГОСТ 14614—79*) изготовляется способом горячего прессования с облицовкой поверхности древесины пленкой или ‘декоративной бумагой с рисунками. По виду облицовочного покрытия и смолам, применяемым для их изготовления, фанера должна соответствовать маркам, указанным в табл. 143.
![](https://www.arhplan.ru/img/articles/7781.jpg)
Бакелизированная фанера (ГОСТ 11539—83) изготовляется способом горячего прессования древесного шпона, пропитанного фенольными смолами, и делится на марки ФБС, ФБС, и ФБФ, ФБВ).
Размеры бакелизированной фанеры следующие, мм1: 1500Х1200Х5; 1500X1500X7; 4400X1500x10; 4900X1250X12; 5600X1550X16; 7700X1550X18.

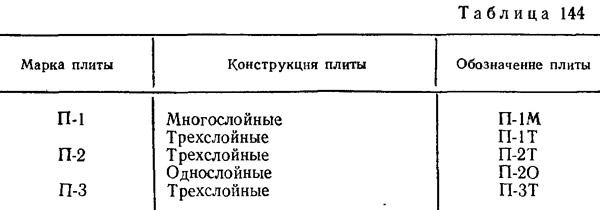

Древесностружечные плиты (ГОСТ 10632—77*) изготавливают методом горячего прессования древесных частиц, смешанных со связующим веществом. Марки, характеристика, конструкции плит указаны в табл. 144.
![](https://www.arhplan.ru/img/articles/7782.jpg)

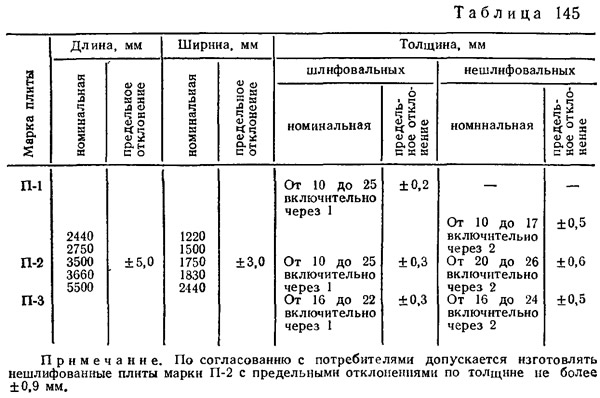

Размеры древесностружечных плит приведены в табл. 145.
![](https://www.arhplan.ru/img/articles/7783.jpg)

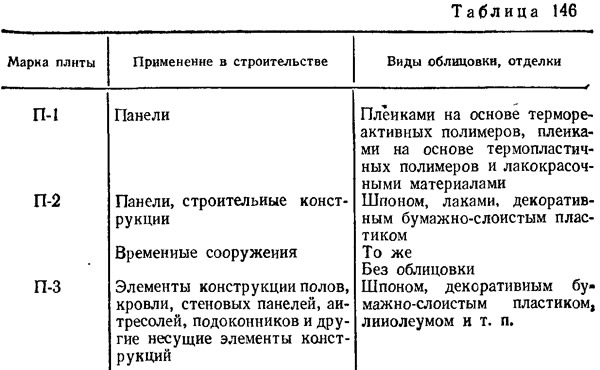

Применение древесностружечных плит зависит от марки (табл. 146).
![](https://www.arhplan.ru/img/articles/7784.jpg)
По качеству поверхности плиты подразделяются на 1-й и 2-й сорт. Плиты должны быть гладко обрезаны с четырех сторон под прямым углом. Площадь плиты определяется с точностью до 0,01 м2. На каждую плиту наносится маркировка с указанием изготовителя, марки, группы, толщины, сорта плиты.
Плиты необходимо хранить в сухих закрытых помещениях при температуре не ниже 10 °С в стопах, уложенных горизонтально, на ровных подступных местах.
Бумажно-слоистый пластик представляет собой листовой материал, получаемый горячим прессованием специальных бумаг, пропитанных синтетическими смолами. К таким смолам относятся фенолформальдегидные и карбамидные. Декоративный бумажно-слоистый пластик (ГОСТ 9590—76*) применяют для отделки мебели, стен, перегородок, дверных полотнищ, ограждений лестниц и т. п. Он может имитировать ценные породы дерева. Имеет следующую техническую характеристику:
Удельный вес, кг/см3, не более | 1,4 |
Водопоглощение, проц., не более | 4 |
Предел прочности при изгибе, МПа, (кгс/см2) не менее | 100 (1000) |
Размеры листов, мм | |
длина | 400—3000±5 |
ширина | 400—1600±5 |
толщина | 1,0; 1,3; 1,6; 2,0; 2,5; 3,0; 4,0; ±0,15 ±0,20 % |
Тыльная сторона листов толщиной до 1,6 мм включительно должна быть шероховатой, а листов толщиной 2,0 мм и более — гладкой.
Погонажные пластмассовые изделия — плинтусы, поручни, накладки на проступи, порожки деревянных проемов, раскладки для крепления облицовочных листов, наличники, нащельники для ванн, прокладки для окон изготовляются из поливинилхлорида.
Звукоизоляционные, звукопоглощающие и теплоизоляционные плиты
Плиты декоративно-акустические «акмигран» из минераловатных гранул (ТУ 21 УССР 587-71) изготовляют на основе минеральной ваты с использованием маисового крахмала в качестве связующего.
Акмигран предназначен для звукопоглощающей и декоративной облицовки потолков и стен общественных и производственных зданий. Лицевая (окрашенная) сторона плит имеет фактуру в виде направленных трещин (каверн), имитирующих поверхность выветрившегося известняка. Плиты имеют следующие физико-механические свойства:
- Средняя плотность, кг/м3, не более — 400
- Прочность при изгибе, МПа кгс/см2, не менее — 0,8 (8)
- Влажность, проц., не более — 2
Плиты звукопоглощающие из ячеистого бетона «силакпор» (силикат акустический пористый) предназначены для акустического и декоративного оформления помещений разного назначения — вычислительные центры, машинописные бюро, кинотеатры, вестибюли и т. п.),"производственных помещений с сухим и нормальным влажностным режимами. Плиты изготовляют из смеси цемента, извести, песка, алюминиевой пудры, красителей, воды, жидкого стекла и регуляторов твердения с последующей обработкой в автоклавах.
Калибровка всех плоскостей, прорезка борозд, имперегнированным раствором жидкого стекла или покраска лицевой поверхности производится калибровочной машиной.
В качестве красителей применяют медный купорос, хлорное железо, железный сурик и др.
Размеры плит 450X450x50 и 400X400X40 мм.
Плиты имеют следующие физико-механические свойства:
- Средняя плотность, кг/м3, не более — 350
- Предел прочности на сжатие, МПа (кгс/см2), не менее — 0,8 (8)
- Коэффициент звукопоглощения в зависимости от частоты колебаний — 0,5—0,8
Асбестоцементные плоские листы (ГОСТ 18124—75*) изготовляются гладкими и тиснеными с рельефной лицевой поверхностью, на белом и цветном цементах; неокрашенными и окрашенными эмалями; обрезанными и необрезанными.

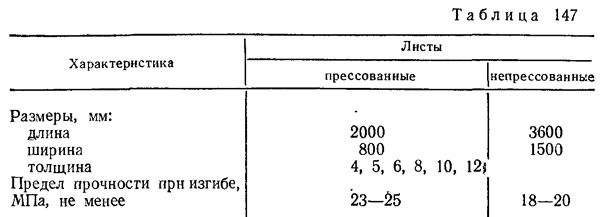

Техническая характеристика крупноразмерных асбестоцементных листов приведена в табл. 147.
![](https://www.arhplan.ru/img/articles/7785.jpg)
Окраска асбестоцементных листов водостойкими эмалями повышает стойкость их по отношению к горячей воде, а также к слабым щелочам и кислотам; водопоглощение их становится таким же, как и керамических глазурованных плиток.
Растворы и мастики для крепления облицовочных материалов
Растворы для наружных облицовочных работ. Прочность раствора определяют до начала облицовочных и кладочных работ и систематически в процессе их выполнения.

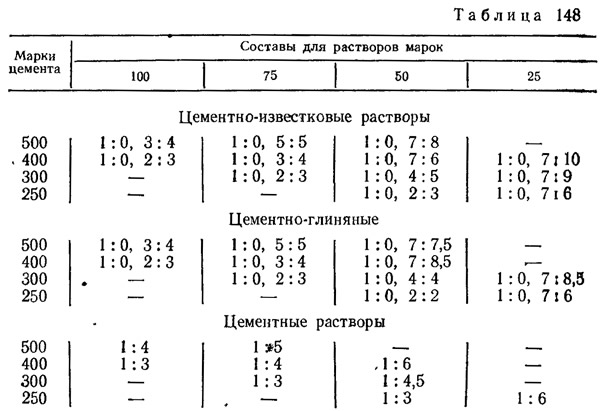

Составы растворов для облицовочных работ по объему приведены в табл. 148.
![](https://www.arhplan.ru/img/articles/7786.jpg)
Консистенцию раствора в процессе облицовочных работ определяют не реже одного раза в смену. Она должна составлять при глубине погружения стандартного конуса, см:
- Для стен из неувлажненного кирпича при облицовке их одновременно с кладкой — 9—12
- Для кладки из увлажненного кирпича — 7—9
- Для облицовки на предварительно возведенных стенах — 5—7

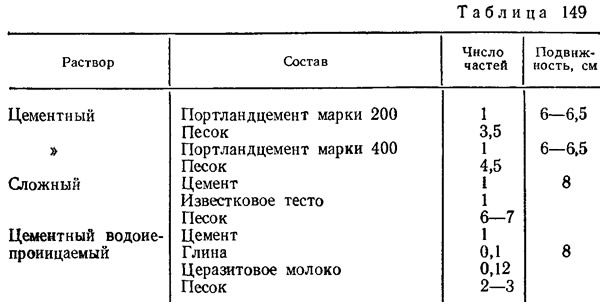

Растворы для внутренних облицовочных работ. Для крепления облицовочных плиток применяют растворы, составы которых приведены в табл. 149
![](https://www.arhplan.ru/img/articles/7787.jpg)

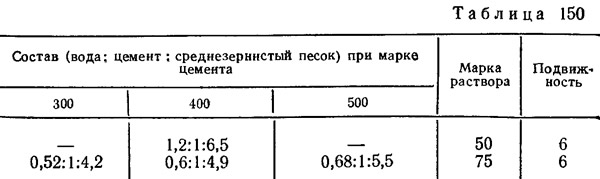

В качестве прослойки при облицовке стен и перегородок применяют цементные растворы, состав которых дан в табл. 150.
![](https://www.arhplan.ru/img/articles/7788.jpg)

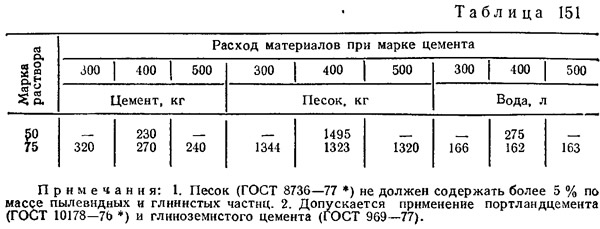

Примерный расход материалов на 1 м3 раствора приведен в табл. 151.
![](https://www.arhplan.ru/img/articles/7789.jpg)
Сухие растворные смеси. Для облицовочных работ целесообразно применять растворы, приготовляемые затворением сухих растворных смесей, составленных и смешанных из компонентов в определенном соотношении.

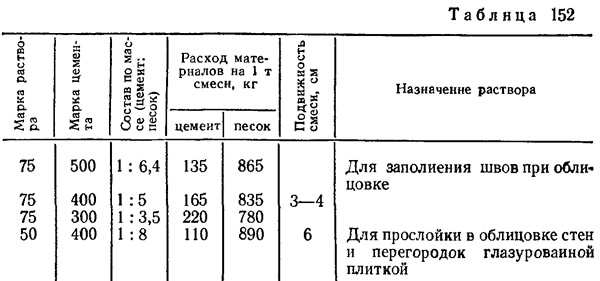

Составы сухих цементных смесей для укрепления глазурованных плиток приведены в табл. 152.
![](https://www.arhplan.ru/img/articles/7790.jpg)
Сухие растворные смеси должны храниться упакованными в тару, раздельно по видам, маркам и партиям. На сухие смеси должен быть составлен паспорт.
Перевозить сухие растворные смеси навалом можно только в специальных контейнерах.

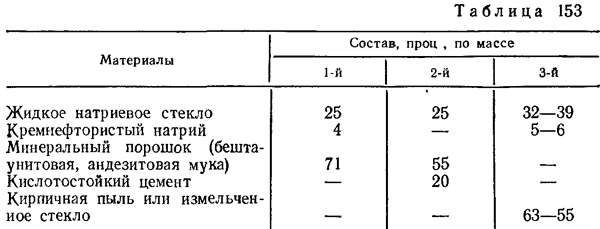

Кислотостойкие растворы получают из заполнителей (песка, пылевидного заполнителя), жидкого стекла и кремнефтористого натрия (табл. 153).
![](https://www.arhplan.ru/img/articles/7791.jpg)
Кислотостойкость заполнителей должна быть не ниже 94%. Песок и пылевидный заполнитель изготавливают из кислотостойких материалов (андезита, бештаунита, диабаза, гранита, отходов кислотостойкой керамики, клинкерного кирпича и т. п.) с пределом прочности при сжатии не ниже 60 (600) МПа (кгс/см2) и влажностью не более 2%.
Кислотостойкий раствор затворяют жидким стеклом (ГОСТ 13078—81) с плотностью 1,38 г/см3 и модулем от 2,4 до 3. Допускается применение жидкого стекла из силикат-глыбы (ГОСТ 13079—81).
Кремнефтористый натрий (ГОСТ 87—77*) должен быть тонко измельченным с влажностью до 1 % и содержанием Na2SiF2 не менее 93 %. Подвижность раствора 3—4 см. Состав раствора (по массе):
- Кремнефтористый натрий — 0,15
- Жидкое стекло — 1
- Пылевидный заполнитель (частицы менее 0,075 мм) — 1,5
- Песок (размер зерен 0,075—5 мм) — 3

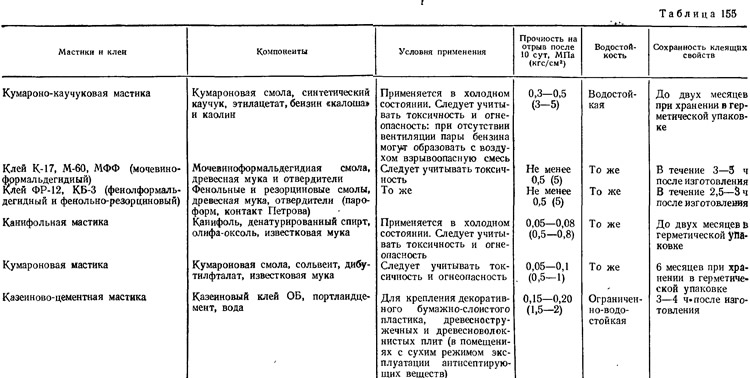

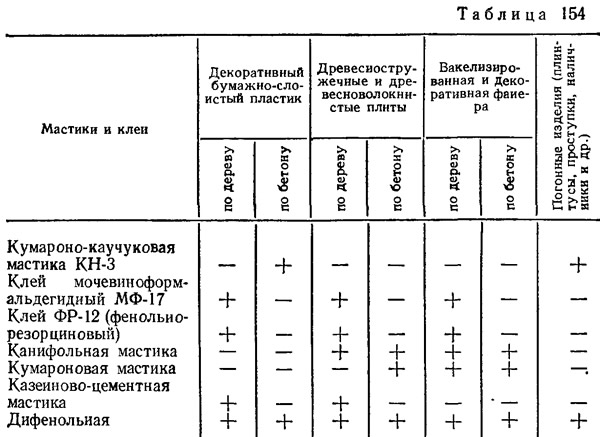

Мастики и клеи. Мастики и клеи представляют собой клейкие пастообразные композиции, состоящие из клеящей основы, растворителей, пластификаторов, наполнителей, разжижителей и, в некоторых случаях, отвердителей. Применяются для крепления листовых и плиточных материалов. Область применения клеев и мастик для крепления листовых и плиточных материалов при отделке степ и потолков дана в табл. 154. Требования к исходным материалам для клеев и мастик указаны в табл. 155 (СНиП Ш-21-73).
![](https://www.arhplan.ru/img/articles/7792.jpg)
![](https://www.arhplan.ru/img/articles/7793.jpg)

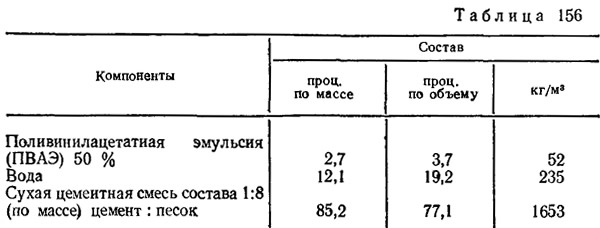

Мастики, полимерцементная (ПЦ) и карбоксицементнопесчаная (КПЦ) для крепления керамических глазурованных плиток изготовляются на основе сухой цементной смеси, их составы приведены соответственно в табл. 156.
![](https://www.arhplan.ru/img/articles/7794.jpg)
Мастики КПЦ и ПЦ приготовляют на объектах в малогабаритных растворосмесителях типа СО-80. Сначала подготовляют водный раствор клея КМЦ (или разбавленную эмульсию ПВА) и в него по заданной пропорции вводят при постоянном перемешивании в течение 5—6 мин сухую цементно-песчаную смесь. Готовую мастику загружают в емкости и подают на рабочее место. Годность мастики КПЦ — 7 ч, мастики ПЦ — 4 ч. Кроме указанных мастик, для крепления керамических плиток применяется коллоидный цементный клей (КЦК). Он состоит из портландцемента марки ие ниже 400 и кварцевого песка в соотношении 70:30. Пластифицированной добавкой служит сульфитно-спиртовая барда. Клей КЦК приготовляют непосредственно перед употреблением, затворяя сухую смесь водой. Вибрация смеси осуществляется в вибросмесителе-активаторе. При снижении подвижности клея до 5,5 см (примерно через 30—40 мин после первоначальной виброактивации) необходимо произвести повторную виброактивацию в течение 2—3 мин. Годность клея — 3 ч.

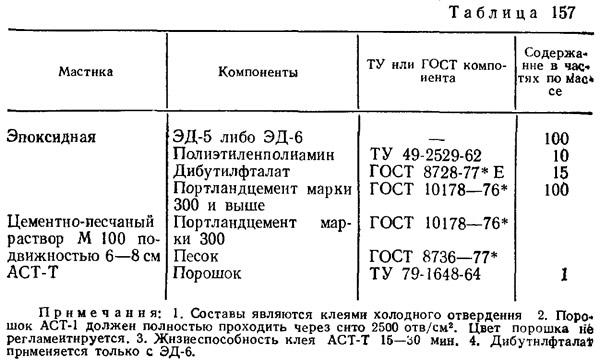

Мастики для приклеивания защитных накладок на проступи из полиметилакрилата. Составы мастик приведены в табл. 157.
![](https://www.arhplan.ru/img/articles/7795.jpg)
Для приготовления эпоксидной мастики на базе смолы ЭД-5 смолу выливают в емкость, куда при непрерывном перемешивании постепенно насыпают наполнитель — цемент. После получения однородной массы в нее добавляют отвердитель — полиэтиленполиамин. Состав тщательно перемешивают в течение 2—3 мин.
Для приготовления эпоксидной мастики на базе смолы ЭД-6 в смолу, нагретую до 100—120 °С, при непрерывном перемешивании вводят портландцемент. После получения однородной массы при температуре 60—70 °С добавляют пластификатор — дибутилфталат, а затем после охлаждения массы до 35—45 °С — полиэтиленполиамин.

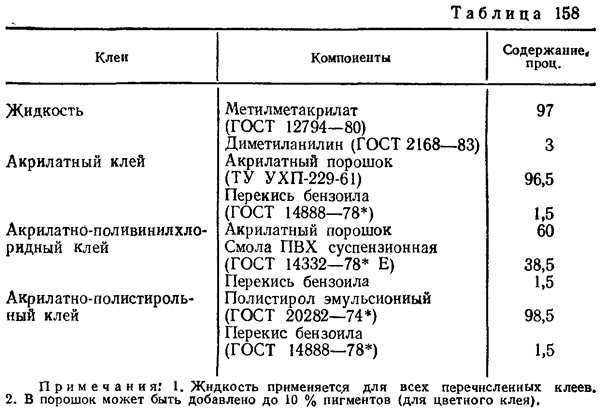

Составы клеев для наклейки поручней из метилметакрилата приведены в табл. 158.
![](https://www.arhplan.ru/img/articles/7796.jpg)
Примечания
1. По согласованию с потребителем фанеру можно выпускать других размеров с градацией 50 мм.
