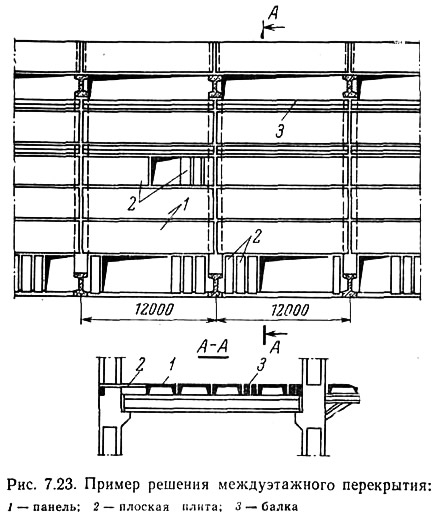

В главных корпусах панели укладываются по верху ригелей. При шаге 12 м используются панели 1490х11970x600 и 2990x11970x600 мм.

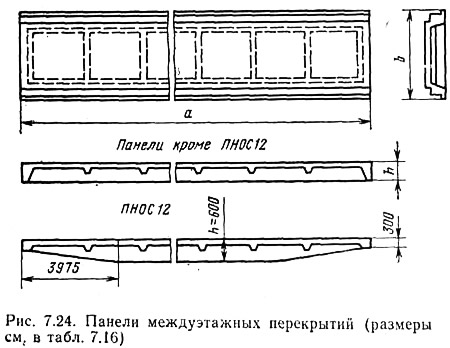

Во вспомогательных зданиях для уменьшения строительной высоты перекрытия панели могут укладываться на уровне ригелей на специальные консоли. При шаге 6 м и ширине ригеля 400 мм панели имеют размеры 1485х5550x400 мм. Номенклатура панелей приведена на рис. 7.24 и в табл. 7.16.

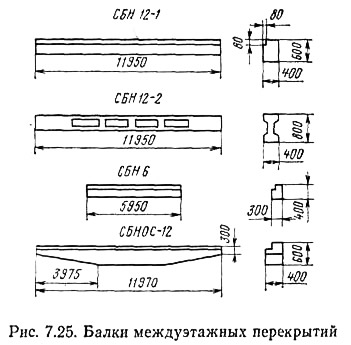

После установки в перекрытиях закладных деталей и подвесок швы между панелями заливают цементным раствором или бетоном на мелком гравии. При передаче на перекрытия горизонтальных нагрузок от оборудования или при использовании перекрытий в качестве диафрагм жесткости перекрытия усиливаются установкой в швы между панелями арматурных каркасов, а также устройством выпусков (штырей) из ригелей, которые препятствуют сдвигу панелей. Мелкие отверстия в перекрытии пробиваются или прорезаются между ребрами панели с помощью терморезака. При одинаковых проемах в большом числе панелей такая марка панели изготовляется на заводе-изготовителе. Для устройства больших проемов производится раздвижка панелей, а участки между проемами перекрываются плоскими плитами. При больших нагрузках, которые панель не в состоянии воспринять, укладываются дополнительные балки, имеющие четверти для укладки плит (рис. 7.25, табл. 7.17).
Продольные ребра панелей, а также балки выполняются с предварительным напряжением стержневой арматуры. В пределах каждого типоразмера имеется несколько типов армиварительно напряженная арматура отгибается, благодаря чему снижается момент на опоре, что позволяет отказаться от верхней напрягаемой арматуры. Натяжение отогнутых прядей производится механическим способом. Для предварительно напряженной арматуры эффективным является применение высокопрочной арматуры Ат-V, Ат-VI, а также прядей арматуры. Переменная высота ребер панелей и балок позволяет уменьшить расход бетона на 15 % и расход арматуры на 20% при неизменной марке стали. Кроме того, на 300 мм, уменьшается строительная высота перекрытия.
Для междуэтажных перекрытий помимо панелей используются унифицированные сборные плоские плиты (табл. 7.18), которые армируются сварными сетками. На случай перевертывания плиты при перевозке в ее верхней плоскости предусмотрена легкая арматура, При проектировании перекрытий необходимо стремиться к применению крупноразмерных плит шириной 2990 мм, используя узкие плиты шириной 1490 мм только в качестве доборочных. Учитывая малые размеры опирания плит, при укладке их поверх прямоугольных балок и распорок, не имеющих четверти, необходимо предусматривать упорные пластинки, препятствующие сдвигу плит.
На отдельных участках перекрытий, где не могут быть уложены сборные унифицированные плиты, следует укладывать настил из рифленой стали.

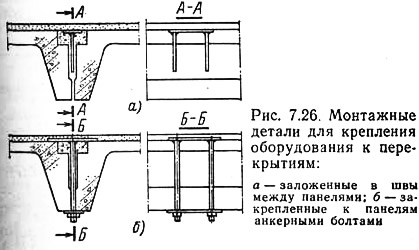

При проектировании перекрытий необходимо учитывать возможность крепления оборудования и коммуникаций. Оборудование, не вызывающее динамических нагрузок, а также опоры под конвейеры крепятся к перекрытиям с помощью монтажных деталей, закладываемых в швы между панелями (рис. 7.26, а).
Оборудование, обусловливающее динамические нагрузки или вырывающие усилия, например электродвигатели приводных станций конвейеров, крепятся с помощью хомутов или анкерных болтов, охватывающих балки или ребра панелей (рис. 7.26, б). Опорные рамы под оборудование привариваются к металлическим пластинкам монтажных деталей или хомутов либо крепятся анкерными болтами.

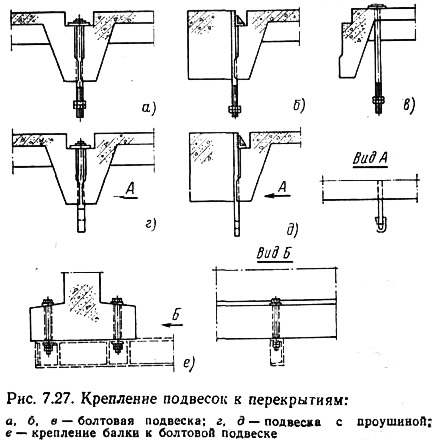

Крепление трубопроводов, коробов, монорельсов и других элементов к перекрытиям производится с помощью подвесок (рис. 7.27), которые крепятся в швы между панелями и балками или к полке панели вблизи ребра. Подвески могут выполняться в виде болтов или проушин. Для крепления подвесок к балкам и ригелям в них предусматриваются отверстия.
Кроме рассмотренных подвесок для крепления коммуникаций и монорельсов могут быть использованы и самозаклинивающие болты.
