Ниже описываются проверенные в Производственных и эксплуатационных условиях перегородки — шлакобетонные, гипсовые и камышитовые. Изготовление и сборка их не представляют больших трудностей.
1. Шлакобетонные перегородки

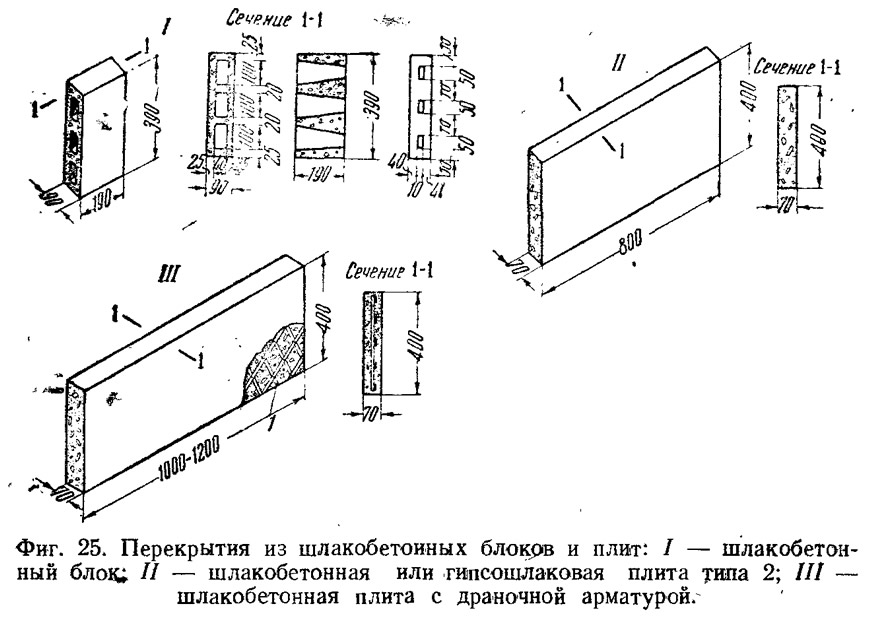

Шлакобетонные перегородки собираются из блоков и плит, представленных на фиг. 25.
Перегородочные блоки типа 1 изготовляются на станке ЦСМ-133 с использованием матрицы полукамня 390X190X90 мм. Блоки — пустотелые с тремя конусными отверстиями шириной 40 мм. Таким образом, на стенки остается но 25 см. Вес блока — 8,4 кг. Марка шлакобетона для блоков «50», объемный вес — 1400—1500 кг/м3.
Шлакобетонные плиты типа 2 имеют размер 400X800X70 мм, изготовляются в формах, проходят виброобработку и пропариваются. Вес плиты 32—34 кг. Марка шлакобетона «50», объемный вес 1400—1500 кг/м3.
Шлакобетонные плиты с драночной арматурой типа 3 имеют длину 1000—1200 мм. Процесс .производства плит тот же. Драночная арматура сеткой 8—10 см замачивается и антисептнруется.
Характеристика шлакобетона та же, что и для плит типа 2.
Гипсошлаковые плиты типа 4 имеют размеры 400X800X70 мм, изготовляются в специальных разборных формах. Вес их — 27 кг.
Примерный состав плит — шлаковой смеси, крупностью до 25 мм, — 40% .(по объему), гипса — 60% с добавкой извести — 5% к весу гипса. Объемный вес плит — 1200 кг/м3. Плиты должны выдержать сосредоточенный груз в 120 кг без признаков разрушения.
На фиг. 26, а показана перегородка из пустотелых блоков типа 1. Кладка блоков ведется на сложном растворе с перевязкой вертикального шва. Через шов перегородка закрепляется штырями ∅6 мм, забиваемыми в стены. Над дверными проемами устраивается перемычка из стальной проволоки 0 6 мм в цементном растворе, а дверной проем окаймляется деревянными стояками, закрепляемыми в перекрытиях. К этим стоякам крепится дверная коробка; место стыка заделывается металлической сеткой. Общая толщина перегородки — 11—12 см.
На фиг. 26, б показано устройство перегородок из шлакобетонных и гипсошлаковых плит — типа 2, 3 и 4.
Установка плит типа 2 и 3 ведется на растворе с закладкой через шов стальной арматуры 0 6 мм с привязкой арматуры к штырям, забиваемым ib стены. Внизу перегородка крепится плинтусами, а вверху короткими брусками к деревянным пробкам.
Для устойчивости в перегородках делается перепуск арматуры..
Дверная коробка соединяется сквозными деревянными стояками, закрепляемыми в перекрытиях с закрытием стыков металлической сеткой. Над дверным проемом устанавливается стальная арматура 0 6 мм, три—четыре штуки.
Общая толщина перегородки — 10 см.
На фиг. 27 и 28 даны некоторые из возможных вариантов креплений плит перегородок.
На фиг. 27 показано крепление перегородочных плит к потолку при помощи скоб из полосовой стали и детали нижних, опорных закреплений перегородок.
На фиг. 28 показано крепление плит к стене при помощи ершей и укладка в швы пачечной стали для закрепления плит.
Организация работ по установке плит не представляет никаких трудностей, при этом удобно использовать вертикальные раздвижные шаблоны (фиг. 29). Сборка перегородок ведется с легких инвентарных козелков с установкой плит вручную.
В гипс добавляются опилки или древесная мука в количестве 5% (по объему). Объемный вес их 800 кг/м3, влажность должна быть не более 10%. Вес самой плиты 25—26 кг.
Плиты должны выдержать сосредоточенную нагрузку на изгиб в 120 кг.
Армированные гипсо-камышевые плиты типа 2 имеют размеры 400X90X1200—1500 мм, армируются камышом и выпускаются с гладкой поверхностью под обои и с рифленой поверхностью под шпаклевку.
Объемный вес их до 1000 кг/м3, вес плиты до 48 кг, влажность — -не выше 13%. Примерный состав — гипса 60%, камыша до 40% (по объему). Плиты должны выдержать сосредоточенную нагрузку на изгиб в 120 «г.
Для изготовления плит в формы наливается гипсовый раствор слоем 2—3 см, в который укладывается камыш, заливаемый затем раствором. Таким образом, камыш заключен в гипсовую массу.
Гипсореечные плиты типа 3 изготовляются тех же размеров, как и плиты типа 2, армируются рейками из деревянных отходов и должны иметь гладкую поверхность.
Объемный вес их 1100 кг/м3, вес плиты — до 56 кг, влажность — не более 10%. Примерный состав (по объему) — гипса 70%, реек деревянных из отходов — 30%.
Испытание на изгиб с нагрузкой в 120 кг — обязательно.
Гипсобетонные плиты с органическим заполнителем типа 4 изготовляются из гипсового раствора с заполнителями — древесными опилками, торфяной крошкой, соломенной сечкой и т. п. Объем заполнителя должен составлять не более 50% от объема гипсобетона. Рекомендуется добавка к гипсобетону извести-пушонки в количестве 5% от веса гипса.
Плиты должны иметь гладкие кромки. Обычный их размер 400X500X750—1000X90 мм. Объемный вес — в пределах 800—1100 кг/м3, влажность — не выше 16%. Вес плиты — 25—40 кг.

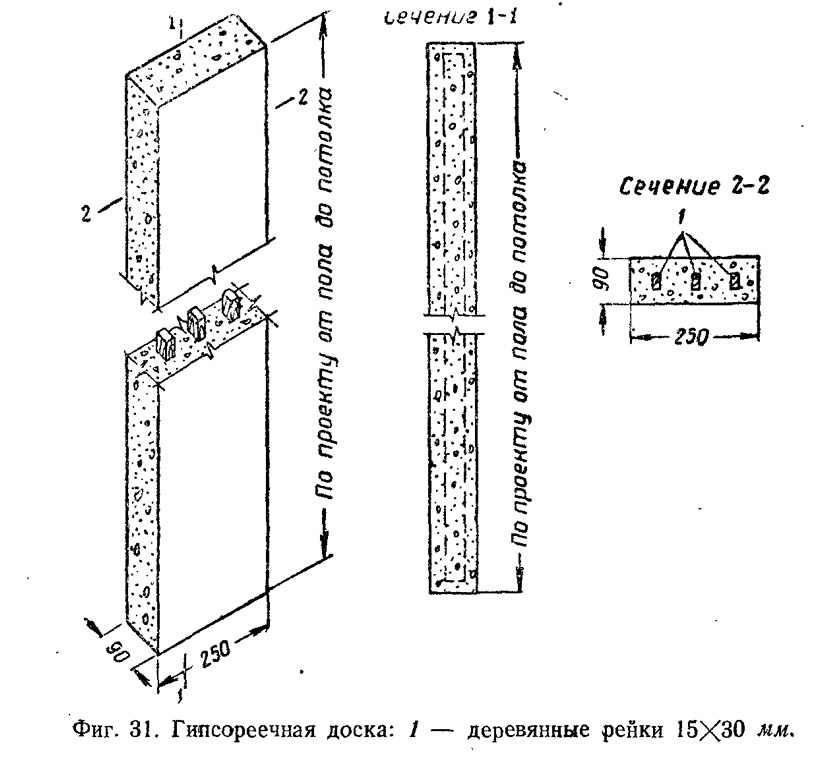

Гипсореечные доски (фиг. 31) удобны в установке, изготовляются длиной, равной полной высоте перегородки — до 320 см, шириной 25 см и толщиной 9 см. Доски армируются деревянными рейками из отходов сечением примерно 15X30 мм. Поверхность их должна быть ровной и гладкой.
Примерный состав (по объему) — гипса 90%, опилок 5%, реек деревянных из отходов 5%. Объемный вес досок — 1100 кг/м3, влажность — не более 10%. Вес доски — до 70 кг.
Гипсореечные доски, изготовленные в металлических формах,, дают очень ровную поверхность перегородки. После зачистки циклей она может быть сразу оклеена обоями или окрашена.
Детали крепления перегородочных плит показаны на фиг. 32.
Крепление пустотелых плит к потолку показано при помощи прижимающих брусков или скоб, крепление к стене — при помощи ершей. Связь перегородок друг с другом осуществляется с помощью пачечной стали.

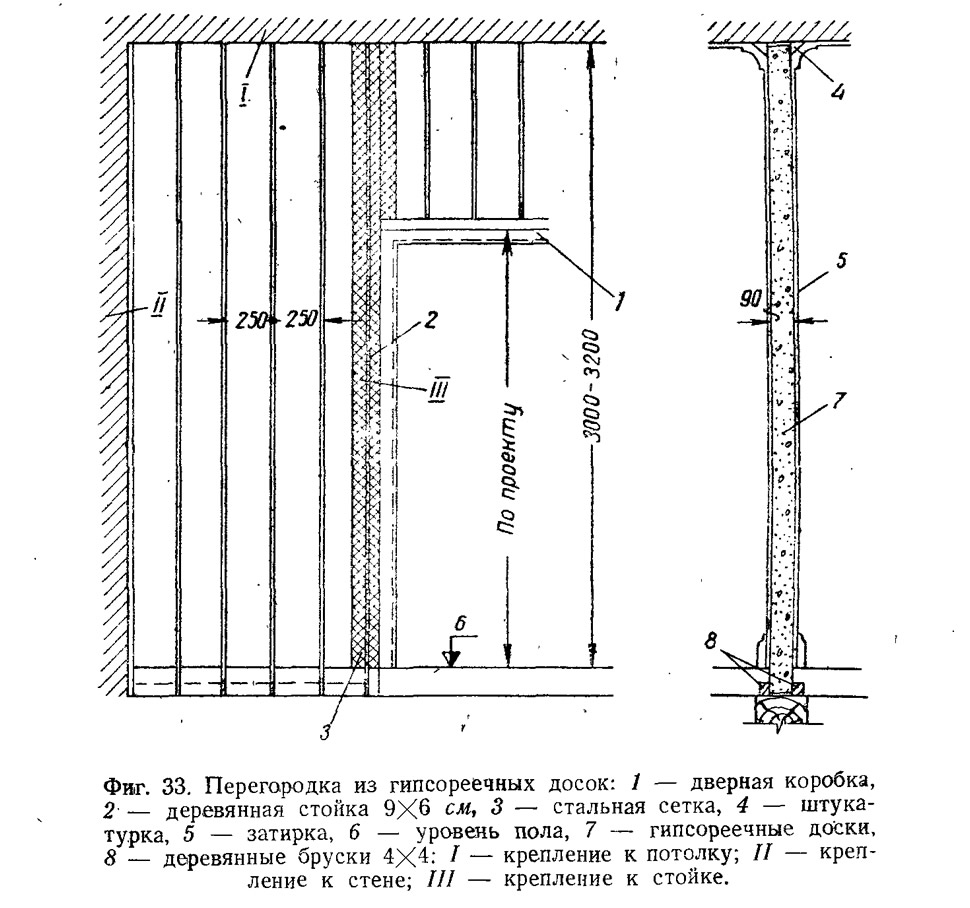

Общий вид перегородки из гипсореечных досок показан на фиг. 33. Доски устанавливаются сразу на всю высоту перегородки и зажимаются внизу и вверху брусками. Швы между досками затираются гипсовым раствором. Дверной проем окаймляется сквозными деревянными брусками с перекрытием стыков металлической сеткой.
На фиг. 34 показаны детали креплений перегородок из гипсореечных досок: к стене — при помощи ершей, а пересечения и сопряжения углов — при помощи пачечной стали.
3. Камышитовые перегородки
Камышитовые перегородки чрезвычайно удобны и легки в установке. Они состоят из камышитовых матов, устанавливаемых между деревянными стойками 70X70 или 80X80 мм.
Длина камышитовых магов делается равной высоте перегородки, ширина — 920—930 мм при расстоянии один метр в осях стоек,, толщина — 70—100 мм.
Маты изготовляются путем прессования камыша на специальных станках. Скрепление камыша производится рядами параллельных стальных проволок — основ, расположенных по обеим лицевым поверхностям матов и стянутых . проволочными сшивками.
При отсутствии стальной проволоки возможно применение шпагата.
Влажность плит должна быть не более 18%. Объемный вес плит — 250—350 кг/м3. Обычно принимается 0 вязальной проволоки — 1,5—2 мм, расстояние между рядами основ — 120—140 мм, между сшивками — 100 мм.

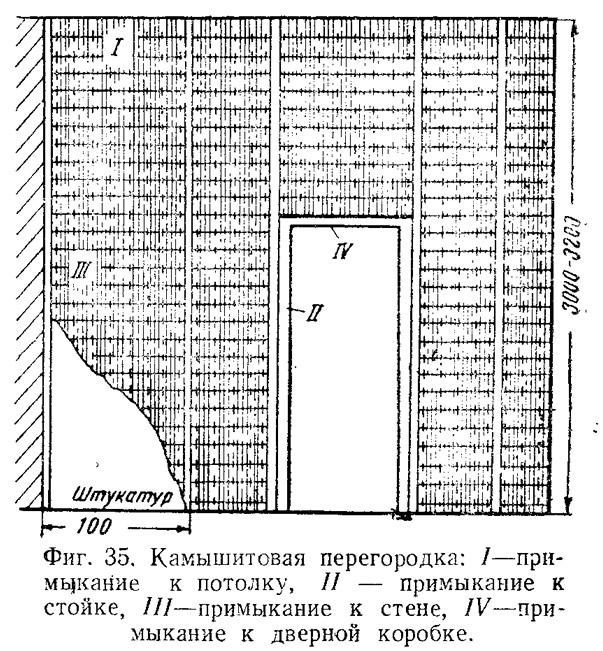

При хранении и перевозке камышит должен быть защищен от атмосферных осадков. На фиг. 35 показан общий вид камышитовой перегородки.
На фиг. 36 приведены детали креплений камышитовых перегородок.
Детали креплений ясны из чертежа и осуществляются крайне просто на металлических планках.
Внизу и вверху камышитовые маты крепятся прижимными брусками.
Дверные проемы осуществляются в сквозных стойках.
Коэффициент теплопроводности камышита принимается — λ=0,09. Звукоизоляция перегородок при толщине камышита 10 см — 38 децибелов. Оштукатуривание камышита производится гипсо-известковым раствором.
