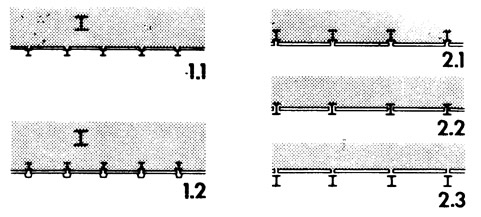

1.1. Видимые снаружи самонесущие гладкие пилястры или
1.2. Несущие стойки, стоящие как особые элементы в плоскости наружных стен или позади них.
Наружные колонны, используемые как несущие стойки наружных стен, размещаются за наружной стеной (рис. 2.1), в ее плоскости (2.2) или перед (2.3) наружной стеной.

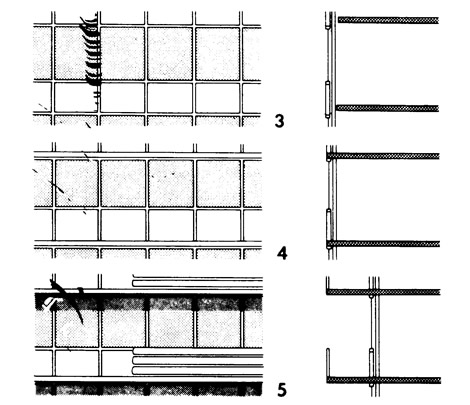

В конструкции наружных стен нет значительного различия, будут ли они:
- 3. примыкать к перекрытиям;
- 4. расположены между перекрытиями (конструкция перекрытия остается видимой снаружи);
- 5. отодвинуты в глубь здания (плиты перекрытия выступают консольно как навесы или аварийные балконы).

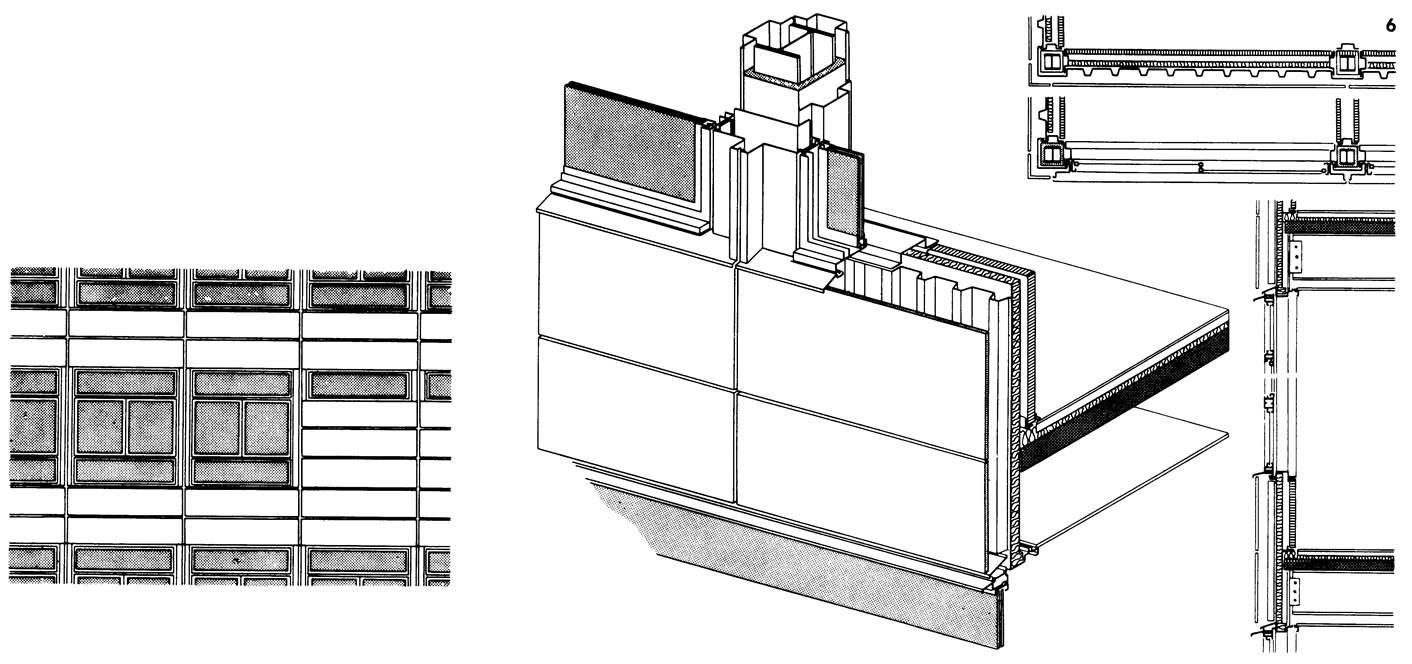

6. Между наружными колоннами здания установлены рамы из гнутых листовых профилей, несущие внутреннюю стеновую оболочку: снаружи профилированные алюминиевые листы, покрытые сверху битумом, затем 30-мм изоляционные маты из минерального волокна, внутри перед 60-мм воздушной прослойкой гипсоволокнистая оболочка 55 мм. Наружная оболочка состоит из асбестоцементных плит (система школьного строительства Homburger Stahlbau).
7. Окрашенные белой эмалью наружные колонны являются доминирующим элементом фасада с частичной противопожарной облицовкой. Профилированные элементы фасада, размещенные за колоннами, имеют плиты из вермикулита как внутреннюю и боковую противопожарную защиту колонн. Между этими элементами размещены окна и парапетные панели с опаловым стеклом в качестве наружного покрытия (ветеринарный факультет университета в Западном Берлине. Архитекторы: Люкхардт и Вандельт).

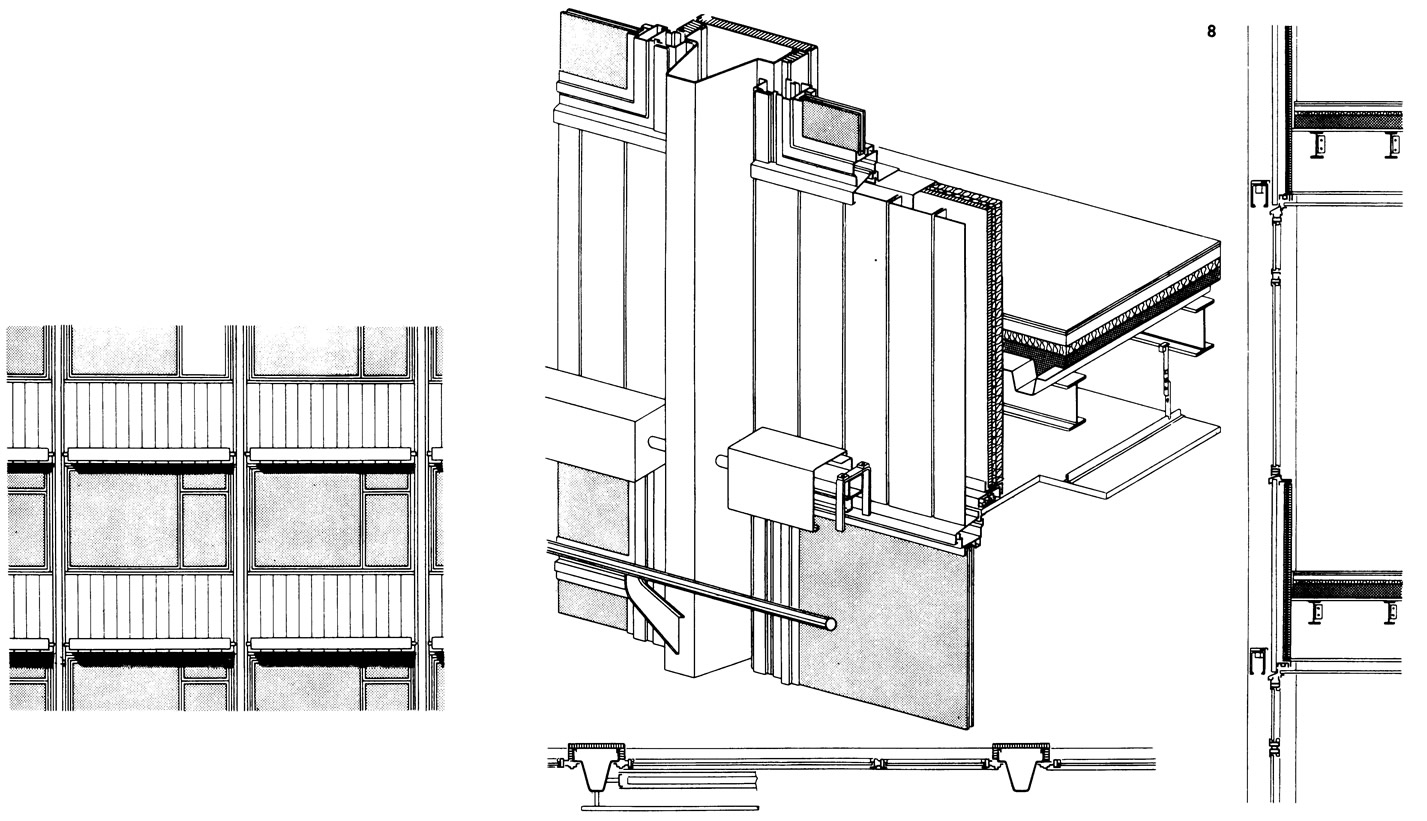

8. Наружные колонны из листовых гнутых профилей внутри защищены от огня с помощью силановых моноблоков. Конструкция подоконной панели (изнутри наружу): лист с декоративным покрытием, изоляция из пенопласта, огнестойкие плиты, воздушная прослойка, листовая облицовка (административное здание в Гевельсберге. Архитекторы: Дженеке и Самуэльсон).

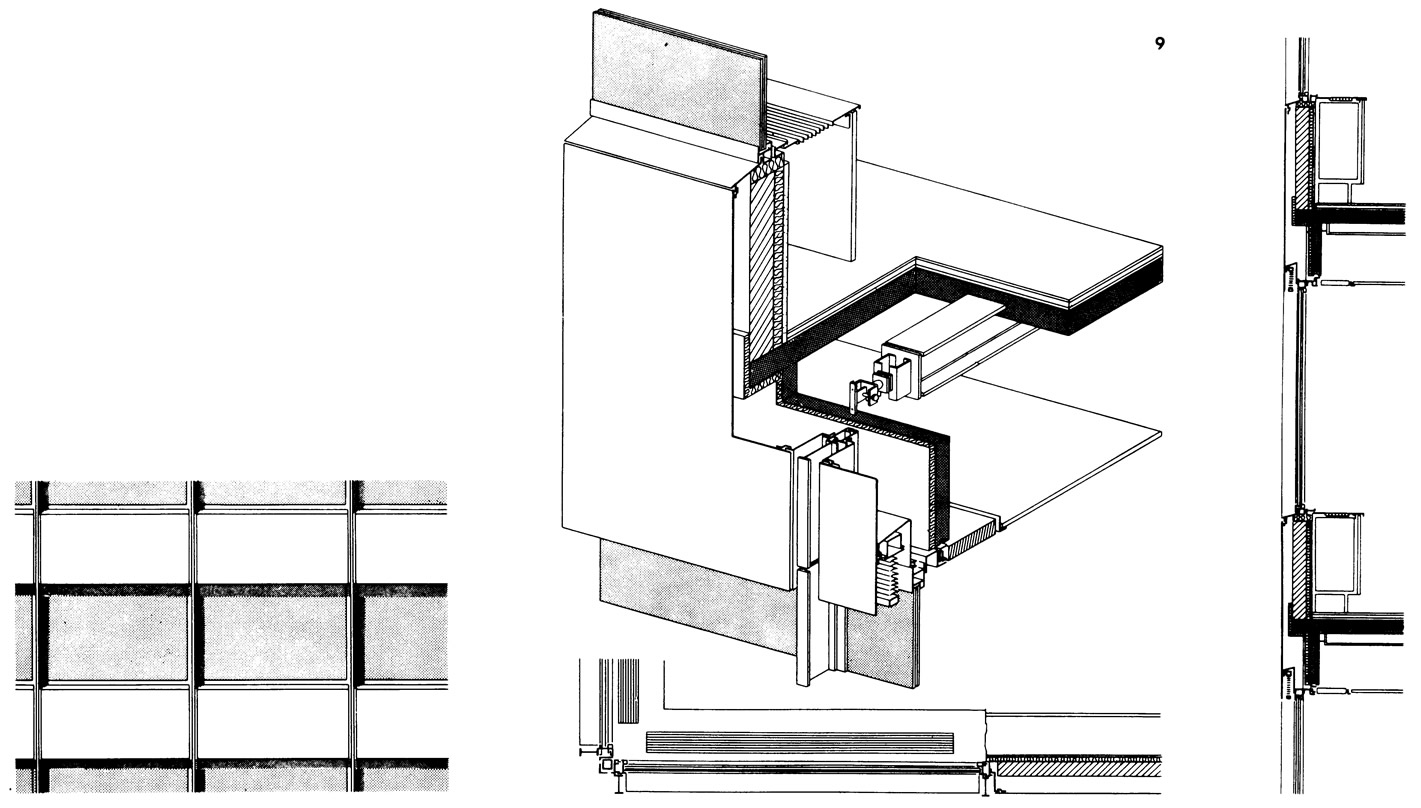

9. Алюминиевые стойки и ригели, алюминиевые панели толщиной 8 мм в качестве защиты от атмосферных осадков и ветра со строгаными краями. Элементы анкеровки защищены горячим цинкованием. Мелкие детали из нержавеющей стали. Глухое термопановое остекление. Уплотнение стекла неопреновыми лентами, а металлических деталей бутиловыми лентами. Размер элемента в осях 3,33 м; длина стоек равна высоте этажа 3,65 м. Шарнирное опирание стоек на консольные балки регулируется в трех направлениях. Стыки стоек находятся на высоте оконных перемычек. Обеспечивается изменение формы в горизонтальных стыках и в вертикальных соединенных профилях расчлененных стоек. Огнезащита с одновременной теплоизоляцией обеспечивается кирпичной кладкой подоконных стен и идущим вокруг железобетонным прогоном (административное здание фирмы «Деккель», Мюнхен. Архит. Хенн).

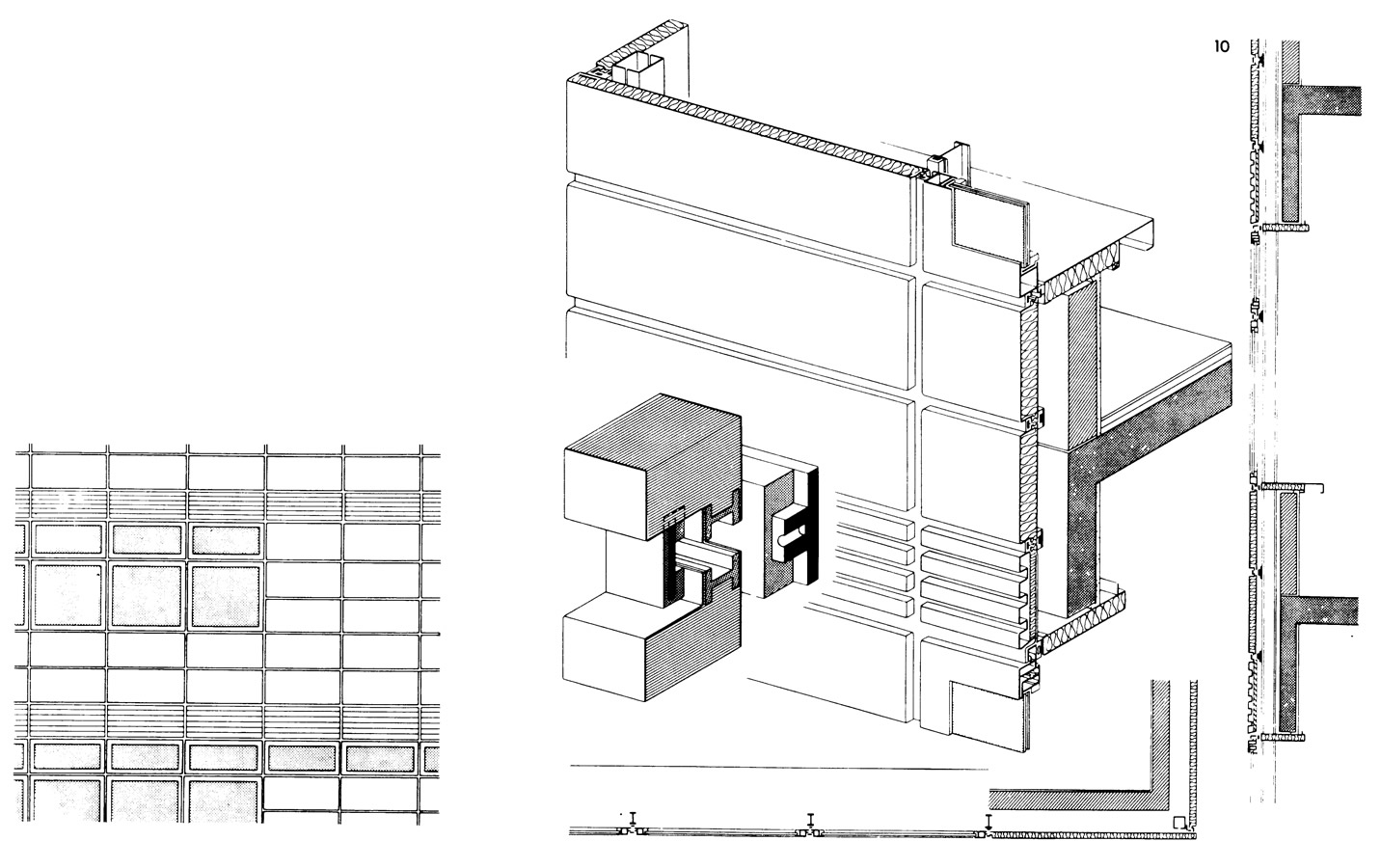

10. Подвесная наружная стена вентилируется изнутри. Проникающая из помещения влага отводится наружу, а теплоизоляция обеспечивается конструкцией панели системы «Гартнер». Вертикальные стойки из двутаврового профиля РЕ 100 с приваренными планками, имеющими отверстия с резьбой, и приклеенными неопреновыми профилями. Шаг стоек 2,5 м; по высоте этажа они разделены деформационными швами.
Панели 2500X750 мм общей толщиной 53 мм с алюминиевой облицовкой из листов толщиной 1,5 мм. Листы покрыты белой эмалью. Горизонтальное членение с помощью алюминиевых профилей (торговое здание акционерного общества, Кёльн. Архит. Шпильген).

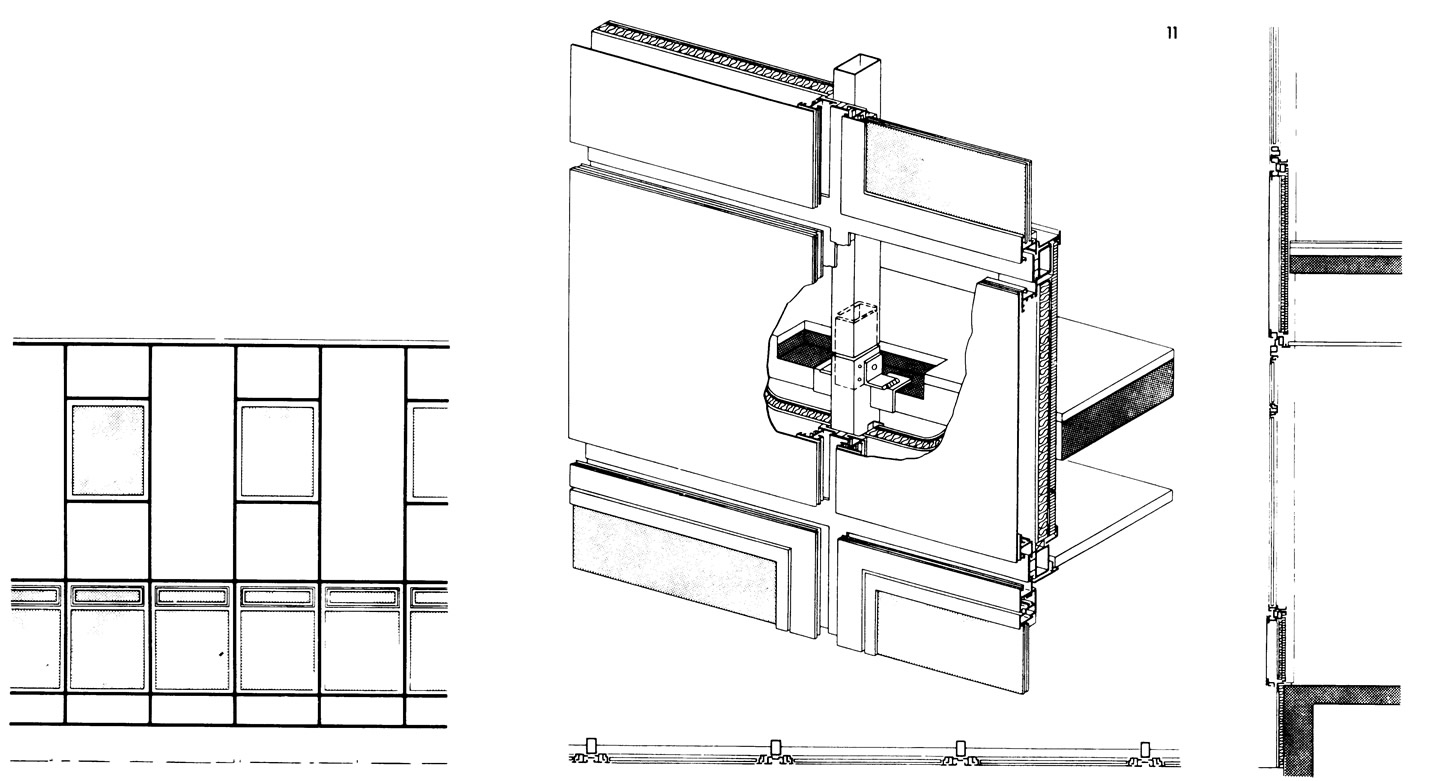

11. Висячие вертикальные стойки из стальных прямоугольных труб с горячим оцинкованием. Панели из 4-мм алюминиевых плит, воздушной прослойки, асбестоцементной плиты 3,6 мм, пенополиуретана 35 мм, алюминиевой фольги 0,4 мм и асбестоцементных плит 4 мм (здание фирмы «Роллей», Брауншвейг. Архит. Хенн).

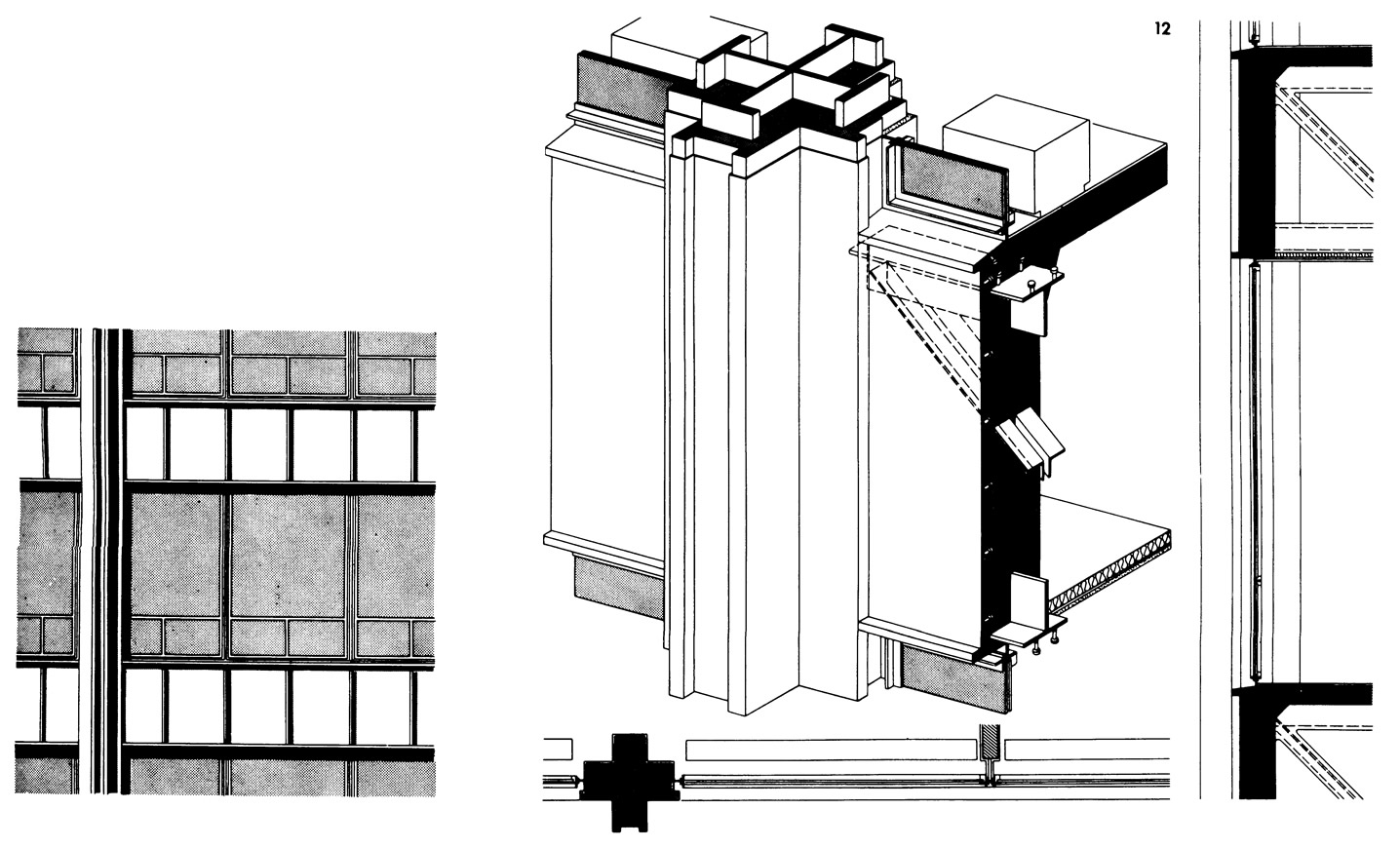

12. Фасад из атмосферостойкой стали кортен. Пространство между облицовкой и колоннами заполнено бетоном в качестве огнезащиты. Листы облицовки подоконной стены имеют на внутренней стороне болтовые шпонки, с помощью которых они соединены с бетоном и рандбалками. Оконное стекло бронзового цвета. Толщина стекла в верхних этажах увеличивается из-за более высокого ветрового давления (общественный центр, Чикаго, США. Архитекторы: Мерфи, Скидмор, Оуингс и Меррил).

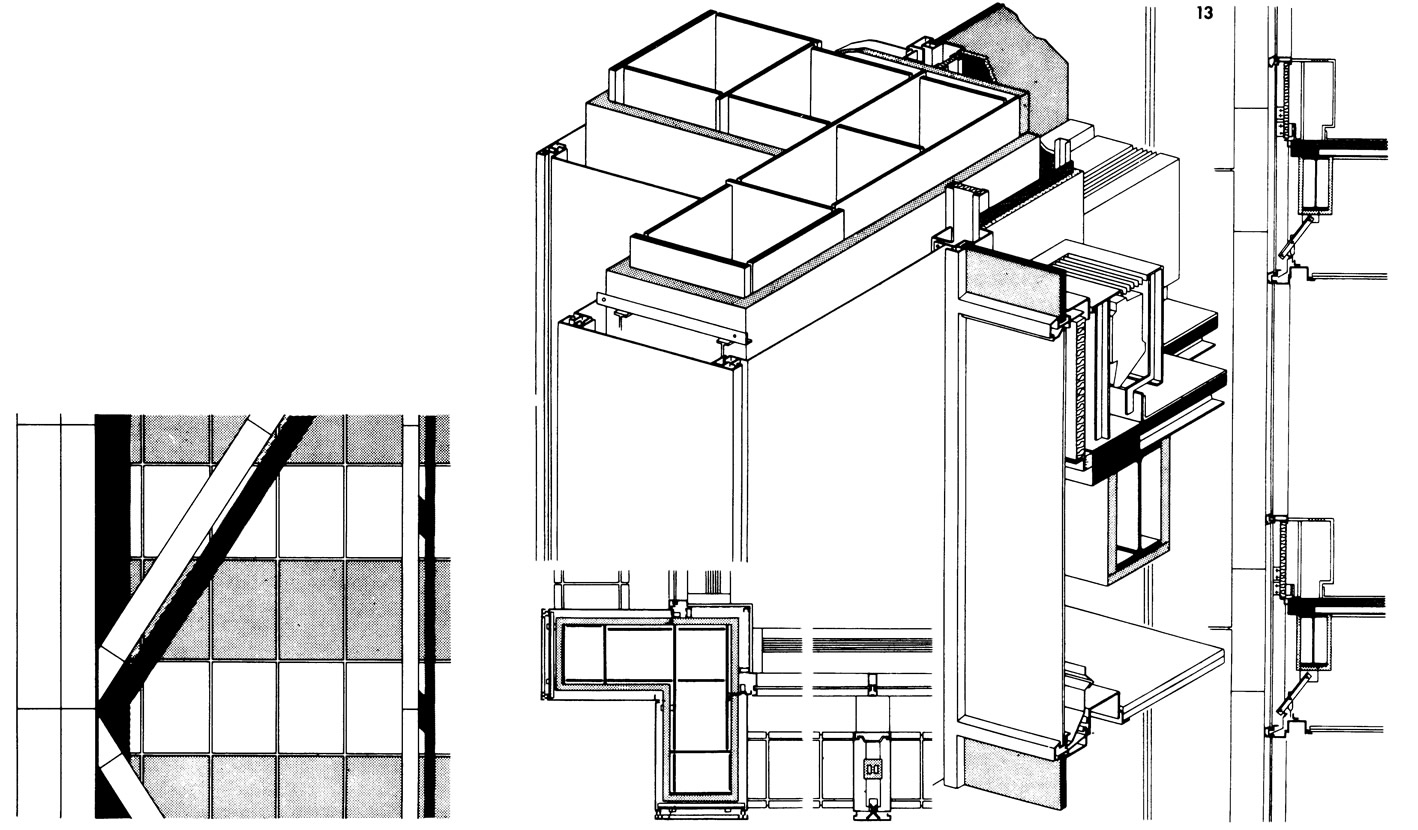

13. Угловая колонна 26-этажного здания. Стальные колонны и раскосы имеют огнезащитное покрытие и облицованы алюминиевыми листами цвета темной бронзы. В некоторых панелях остекление с безопасным стеклом, которое следует разбить в случае пожара для удаления дыма (административное здание компании «Алкоа», Сан-Франциско, США. Архитекторы: Скидмор, Оуингс и Меррил).
