Ленточные фасады зданий со стальным каркасом

Ленточные фасады состоят из несущих и ненесущих поясов. Несущие (подоконные) пояса в большинстве случаев глухие. Окна расположены в пространстве между несущими поясами. Возможны следующие варианты:

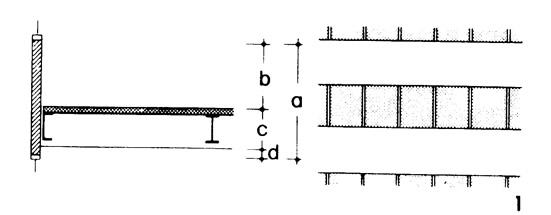

1. Несущая часть ленточной стены включает подоконную панель b, область междуэтажного перекрытия с и перемычку d. Ненесущие ленты между лентами подоконных стен состоят из окон или глухих панелей.

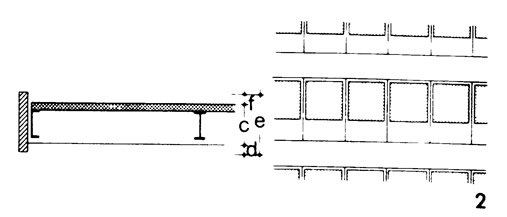

2. Несущая часть ленточной стены (включает верхний выступ f, область междуэтажного перекрытия с и перемычку d. Стена, заключенная между перекрытиями, состоит из стоечных конструкций с окнами и подоконными панелями либо из панелей на всю высоту помещения.

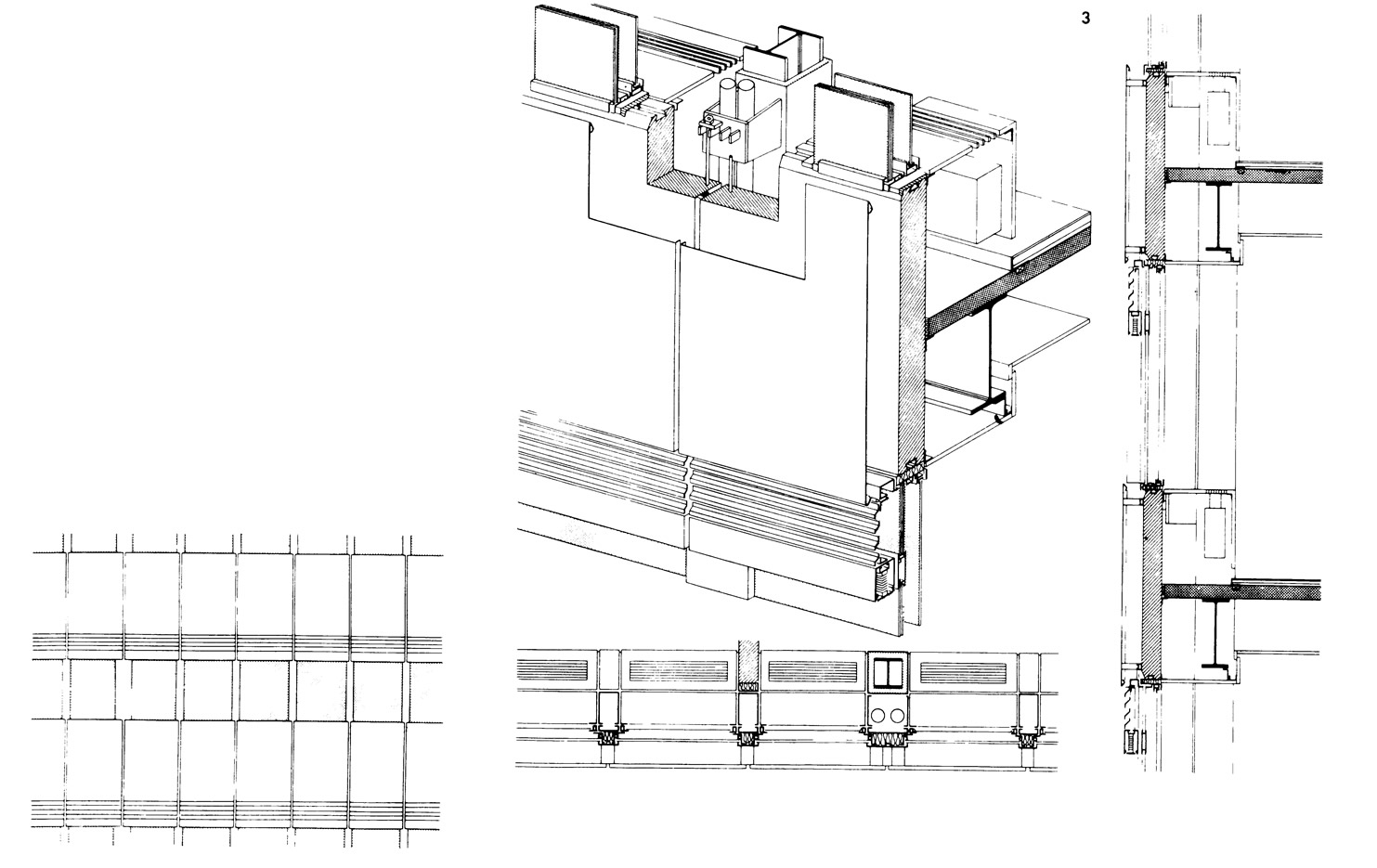

3. Неутепленные наружные стены. Внутренние плиты из дюризола пролетом до 7,5 м подвешены к консолям колонн и примыкают к плитам перекрытия. Окна крепятся к анкерным направляющим. Снаружи панели облицованы анодированными алюминиевыми лентами (высотный дом SFB, Западный Берлин. Архитекторы: Тепец, Цандер).

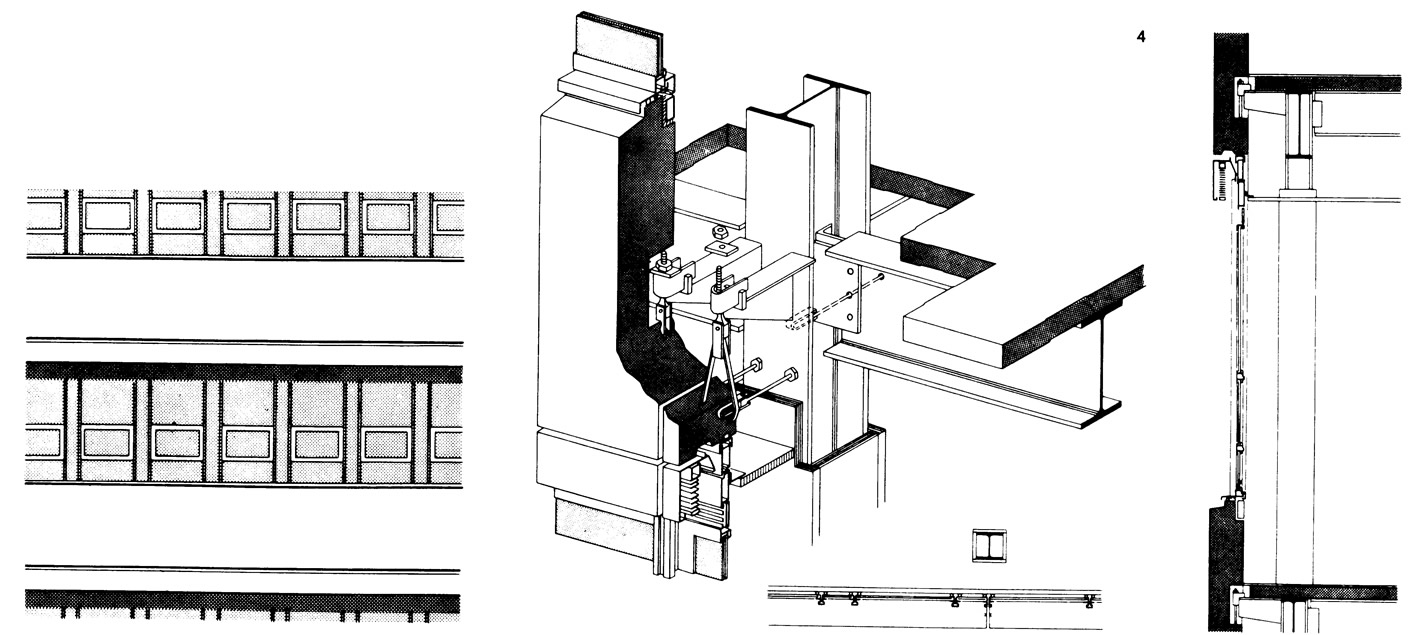

4. Подоконные стены и перемычки из легкого бетона крепятся к стальным конструкциям на болтах.

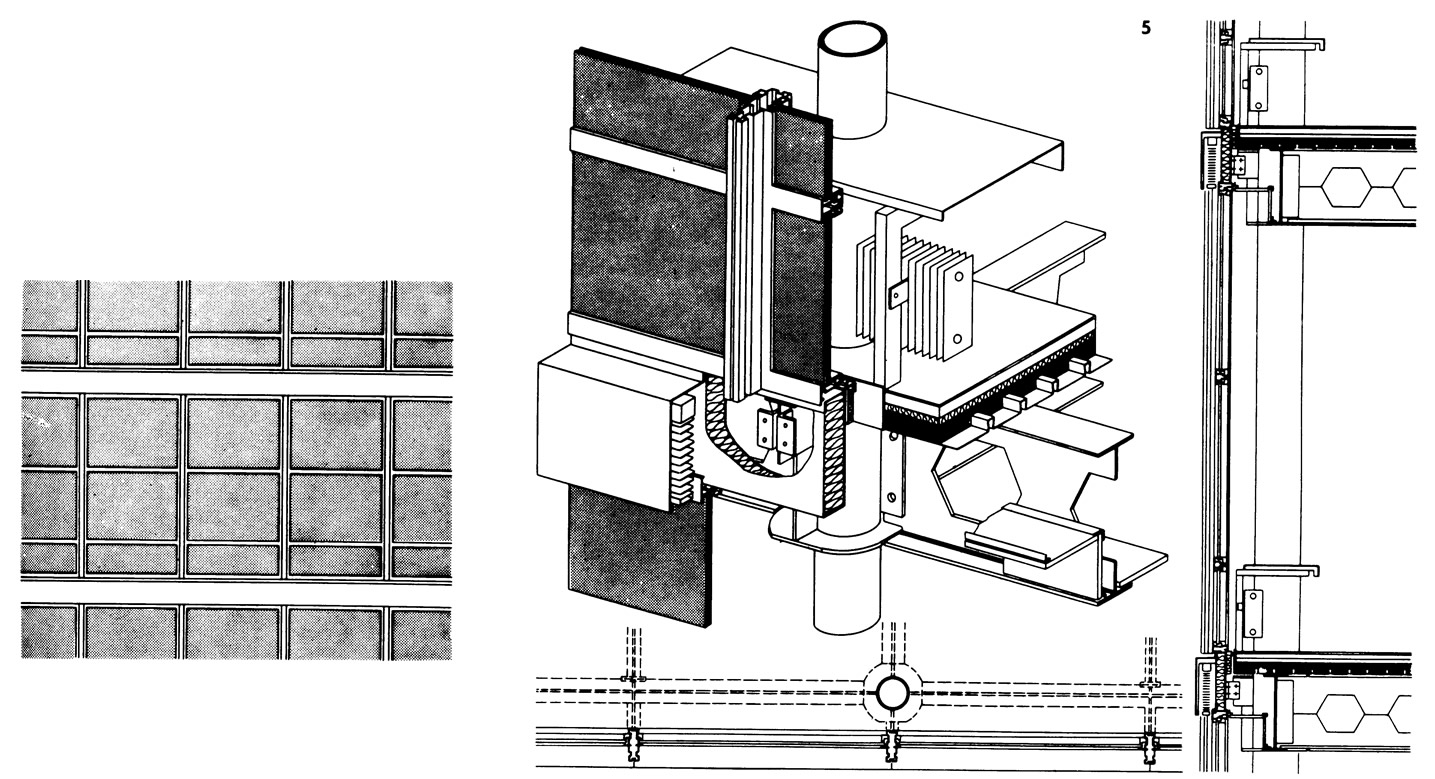

5. Утепленные наружные стены с большой поверхностью остекления. Узкие несущие пояса наружных стен, закрывающие перекрытия, приболчиваются на консолях, приваренных к основным колоннам или к перфорированным балкам прогонов. Снаружи поясные панели прикрыты рамками с алюминиевыми жалюзи. В верхних этажах сплошное остекление на всю высоту помещения, в первом этаже раздвижные окна.

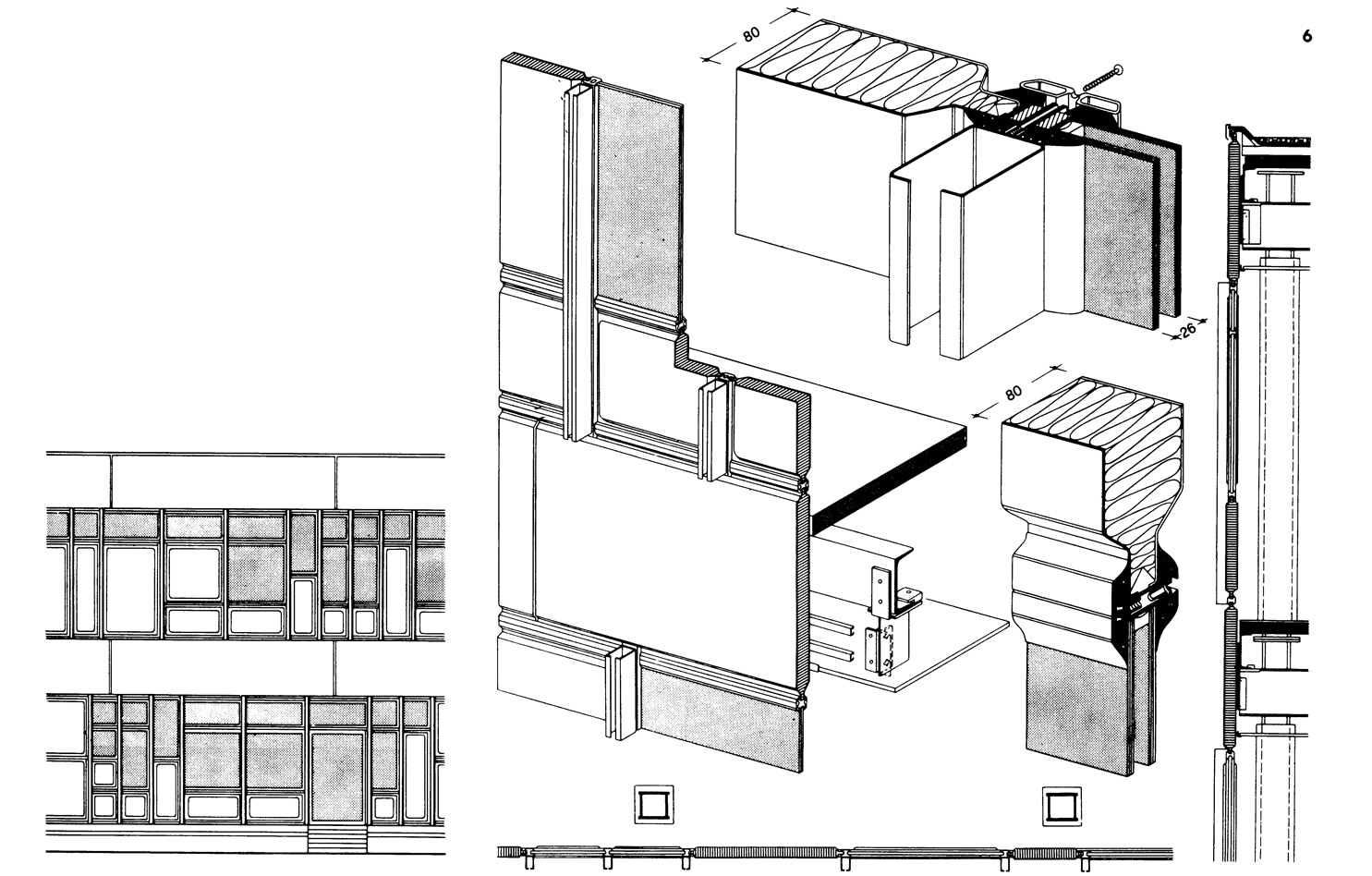

6. Фасад из стальных панелей. Несущие пояса в уровне перекрытий крепятся к балкам стальных конструкций. Между этими лентами расположены элементы ограждающих конструкций наружных стен: сплошные панели, глухое остекление или открывающиеся окна. Наружная оболочка состоит из атмосферостойкой стали. Несущий пояс огнестоек благодаря теплоизоляции из минераловатных матов. Глухие панели ограждающих конструкций утеплены пенополиуретаном.

Стыки закрыты неопреновым профилем, идущим вокруг панели или остекленного элемента. Внутренняя перекрывающая планка прямоугольных стыков соответствует примыканиям перегородок (новые корпуса университета в Западном Берлине. Архитекторы. Кандилис, Жозик, Вудс, Шидхельм. Фасады решены по идее Жана Пруве).
