Металлодеревянные фермы с прямолинейными поясами из брусьев

Металлодеревянные фермы применяются обычно в бесчердачных покрытиях зданий пролетом l = 12...24 м. Однако при небольшом усложнении конструкции их можно применять и для поддержания подвесных потолков.

По очертанию металлодеревянные фермы с прямолинейными поясами могут быть треугольными, двускатными, односкатными и рыбообразными. Эти фермы собираются из крупных, удобных для перевозки и сборки блоков, изготавливаемых на заводах.

Нижние пояса и растянутые элементы решеток выполнены из круглой стали или из уголков. Верхние пояса ферм в зависимости от их пролета, размеров панелей и нагрузок выполняют либо из цельных брусьев (одного или двух), либо из составных элементов. Узлы верхнего пояса решены с эксцентриситетом (—е).

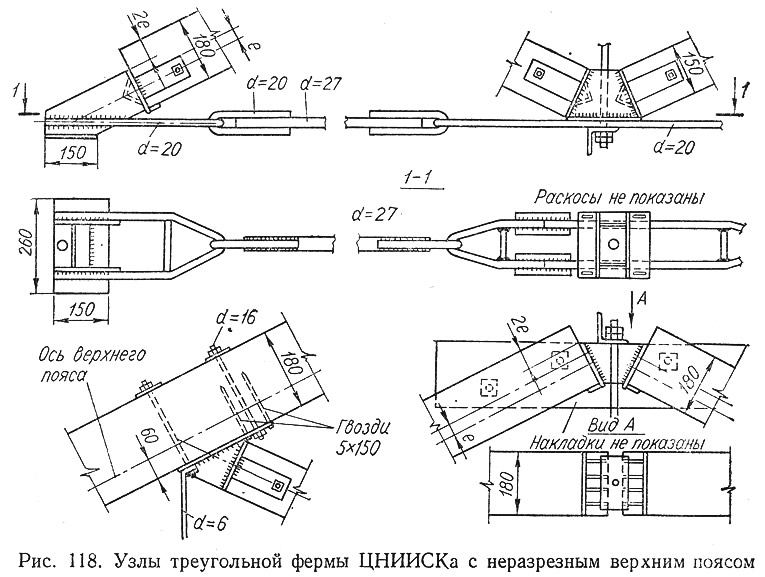

Наиболее простыми являются треугольные фермы с разрезным и неразрезным верхним поясом из цельных брусьев с металлическими соединениями в узлах, разработанными ЦНИИСК (рис. 118).

Сжатые деревянные элементы решеток в таких фермах примыкают в узлах лобовым упором через металлические детали, что исключает влияние на прогиб ферм усушки древесины в узлах. В опорных и средних узлах сжатые элементы верхнего пояса упираются в сварные коробки.

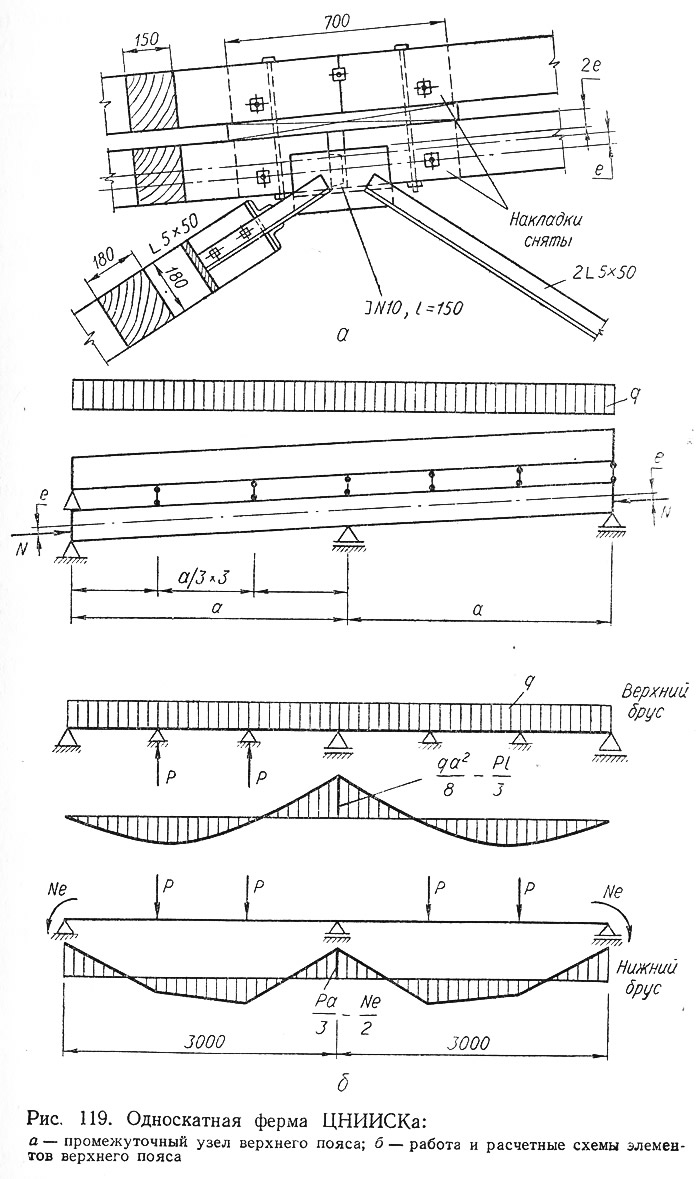

На рис. 119 (схема 8 табл. 15) изображены узлы односкатной фермы с составным верхним поясом, разработанной ЦНИИСК. В ферме нет врубок — передача усилий в узлах происходит лобовым упором торцов элементов. Сечение верхнего пояса состоит из двух брусьев по высоте с прокладками между ними и стянутыми болтами.

Верхний брус работает на изгиб от местной нагрузки, как многопролетная неразрезная балка, нижний — на сжатие продольной силой в поясе с эксцентриситетом —е от своей оси и на изгиб от сосредоточенных сил в местах прокладок (рис. 119, б). Многопролет-ность верхнего бруса и разгружающий момент в нижнем брусе позволяют проектировать верхний пояс, используя имеющийся сортамент пиломатериалов, для ферм пролетом до 24 м.

Составные верхние пояса ферм могут выполняться из брусьев на пластинчатых нагелях. Конструирование их узлов основано на тех же принципах, что и ферм ЦНИИСК.
