Понятия и терминология конструкций нулевого цикла

К конструкциям нулевого цикла - относится часть сооружения ниже «нулевой» отметки здания, за которую условно принимают уровень чистого пола первого этажа.

Задачей конструкций нулевого цикла является восприятие нагрузок и распределение давления от здания на основание.

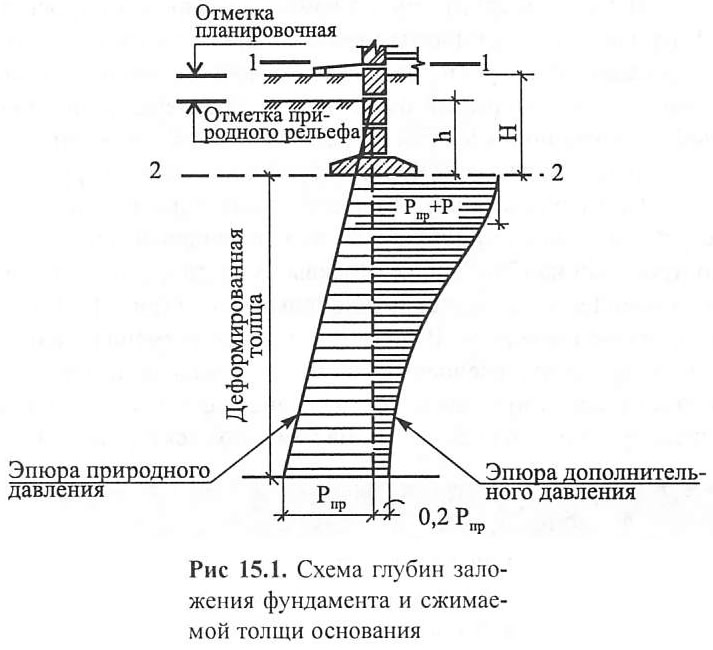

Основные геометрические параметры фундаментных конструкций (рис. 15.1):

• Обрез фундамента (сечение 1-1) - верхняя плоскость конструкции;
• Подошва фундамента (сечение 2-2) нижняя плоскость фундамента, непосредственно опирающаяся на грунт;
• Глубина заложения фундамента - расстояние от отметки планировки территории (Н) или от отметки естественного рельефа (h) до подошвы фундамента.

Могут быть варианты соотношений Н и h:

• Н > h - в случае подсыпки;
• Н < h - в случае срезки;
• Н = h - в случае совпадения отметок планировки и естественного рельефа.

Основания и фундаменты в значительной степени определяют устойчивость и прочность сооружений.

Основание сооружения - толща грунтовых пластов, воспринимающая давление от фундаментов и дающая осадку под действием этого давления, так называемая, деформируемая толща.

Различают два вида давлений:

• Природное - от собственного веса пластов грунта, возрастающее по глубине основания;
• Дополнительное от здания (или сооружения) - уменьшающееся по глубине основания за счет увеличения площади распределения давления.

Основания делятся на естественные и искусственные.

Естественные основания - толща грунта, залегающая под фундаментом и воспринимающая нагрузку от здания.

Искусственные основания - грунты, не способные в пределах сжимаемой толщи, воспринять нагрузку от здания, несущую способность которых увеличивают, прибегая к специальным инженерным мероприятиям.
