Применение фибролита в крупнопанельном строительстве

Сравнительно большие размеры фибролитовых плит, их жесткость, прочность, хорошие теплюзащитные свойства, а также их био- и огнестойкость позволяют рекомендовать плиты цементного фибролита для теплоизоляции крупных панелей.

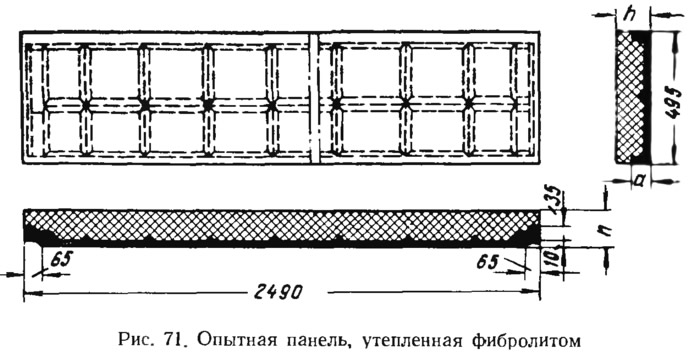

Одни из первых опытных образцов железобетонных панелей, утепленных цементным фибролитом, были выполнены на Костопольском ДСК (рис. 71). В фибролитовой плите во время прессования были сделаны углубления, соответствующие ребрам железобетонной плиты. После этого на плиту, уложенную в опалубку, укладывали арматуру и бетон.

Впервые фибролит в крупнопанельном строительстве был применен одной из строительных организаций Красноярского края. Там было построено несколько цехов из панелей, представляющих собой железобетонные элементы, утепленные цементным фибролитом. Поверхность фибролита, обращенная внутрь цеха, оштукатуривалась.

Одно из оригинальных конструктивных решений применения фибролита приведено на рис. 72 (Финляндия). Конструкция стены состоит из слоя несущего железобетона, облицованного снаружи панелями размером 1370x1370 мм, состоящими из плит цементного фибролита, офактуренных железобетонными плитами.

На рис. 73 показана конструкция панелей жилого пятиэтажного дома на 80 квартир с применением фибролита, разработанная Проектным институтом № 2 Минстроя РСФСР. Панели наружных стен размером 271х319 см и 271x674,5 см состоят из двух железобетонных слоев толщиной по 30 мм, армированных сеткой; между этими слоями закладываются плиты цементного фибролита общей толщиной 120 мм. Вся толщина панели составляет 180 мм.

При опытном изготовлении таких панелей на поддон укладывалась арматурная сетка и бетонировался наружный слой панели. После прокладки двух фибролитовых плит снова ставилась арматурная сетка и производилось бетонирование внутреннего слоя панели. При бетонировании стеновых панелей с оконными и дверными проемами одновременно с плоскими арматурными сетками укладывалась арматура элементов панели, окаймляющих оконные и дверные проемы. Вес панелей для наружных стен приведенной конструкции составляет в зависимости от их размеров от 0,91 до 3,63 т. Расход бетона составляет 0,3 м³, расход металла — 21,7 кг на 1 м² жилой площади дома.
