Архитектура и строительство

Карта сайта · Обратная связь · Поиск
ArhPlan.ru
Город Здания Элементы Технологии Дизайн Мосты Индустрия История Материалы Справка
  • Главная
  • Стройматериалы
  • Бетон и цемент
  • Водонепроницаемость литых бетонов с добавками ПФМ
 Подразделы
Все статьи раздела Общая информация Бетон и цемент Грунтосиликаты Кирпичи Камень и керамика Древесина Пластмасса и полимеры Сталь и металлы Фибролит Изоляционные материалы
 Социальные сети
 Похожие статьи
Прочностные свойства литых бетонов с добавками ПФМ
Материалы: Бетон и цемент

Упругость и деформативность литых бетонов с добавками ПФМ
Материалы: Бетон и цемент

Ползучесть и усадочные деформации литых бетонов с добавками ПФМ
Материалы: Бетон и цемент

Экзотермия и трещиностойкость литых бетонов с добавками ПФМ
Материалы: Бетон и цемент

Морозостойкость литых бетонов с добавками ПФМ
Материалы: Бетон и цемент

Расчетно-экспериментальные методы проектирования составов литых бетонов с добавками ПФМ
Материалы: Бетон и цемент

Результаты производственных испытаний литых бетонных смесей с добавками ПФМ
Материалы: Бетон и цемент

Полифункциональные модификаторы литых бетонов
Материалы: Бетон и цемент

Опыт производства и применения литых бетонов
Материалы: Бетон и цемент

Применение бетонных смесей с пластифицирующими добавками
Технологии: Бетонные работы

Разжижение бетонных смесей с добавками стабилизирующих ПФМ
Материалы: Бетон и цемент

Влияние длительности выдерживания и температуры на подвижность литых бетонных смесей
Материалы: Бетон и цемент

Водоотделение и расслаиваемость литых бетонных смесей
Материалы: Бетон и цемент

Совместимость компонентов ПФМ литых бетонных смесей
Материалы: Бетон и цемент

Натяжные потолки на любой вкус: матовые, глянцевые, сатиновые, с перфорацией и многое другое.

Водонепроницаемость литых бетонов с добавками ПФМ


Статья добавлена в Декабре 2018 года
            0


Водонепроницаемость и коррозионная стойкость бетона в решающей мере зависят от особенностей его пористой структуры и прежде всего объема сквозных пор и их размеров. В формировании сквозных пор — путей фильтрации воды — важное значение имеют седиментационные процессы в бетонной смеси, обусловленные различием плотностей исходных компонентов. В седиментационных порах, имеющих размер более 50 мкм, вода находится в свободном состоянии и под действием силы тяжести или незначительного гидравлического давления может перемещаться [4]. Для литых бетонов, включающих высокоподвижное цементное тесто, ослабление седиментационных процессов особенно важно при обеспечении достаточно высокой непроницаемости. В этом плане снижение водосодержания литых бетонных смесей при введении СП должно безусловно положительно сказываться на водонепроницаемости и коррозионной стойкости бетонов.

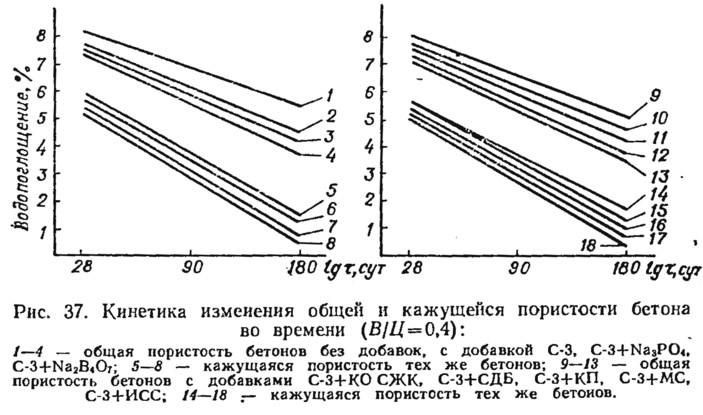

Рис. 37. Кинетика изменения общей и кажущейся пористости бетона во времени
Рис. 37. Кинетика изменения общей и кажущейся пористости бетона во времени >
Основной седиментационной характеристикой бетонной смеси служит ее водоотделение. Для литых бетонных смесей, пластифицированных добавками СП и ПФМ, водоотделение, как показано в главе 3, существенно снижается. Важное значение при этом имеет регулирование соотношения заполнителей, их водопотребность, НГ цементного теста.

Наиболее активной частью порового пространства бетона является так называемая кажущаяся пористость, характеризующая интегральный объем открытых пор, доступных водопоглощению. Испытание на водопоглощение бетонов проводили согласно ГОСТ 12730.3—78 на образцах возраста 28, 90 и 180 сут (рис. 37, 38). Параллельно общий объем пор рассчитывали и но ГОСТ 12730.5—78, определяя водонепроницаемость.

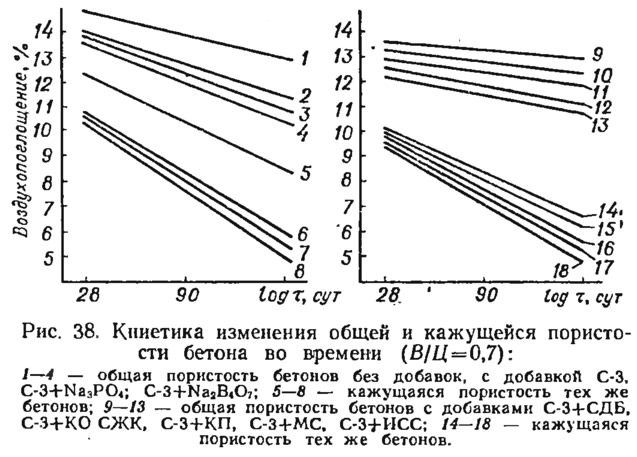

Рис. 38. Кинетика изменения общей и кажущейся пористости бетона во времени
Рис. 38. Кинетика изменения общей и кажущейся пористости бетона во времени >
Анализ данных рис. 37, 38 и табл. 29 подтверждает известные теоретические предпосылки. С увеличением возраста бетона снижаются как водопоглощение, так и общий объем пор. Более интенсивное уменьшение кажущейся и общей пористости характерно для бетонов с повышенным В/Ц.

Объяснить это можно следующим образом. С повышением В/Ц затворения при неизменных исходных материалах возрастает и (В/Ц)и, или В/Ц цементного камня в бетоне, что в свою очередь приводит к росту степени гидратации цемента. Характерно, что с увеличением возраста бетона отмечается (рис. 37, 38) и более существенное различие между общей и открытой, или кажущейся, пористостью бетона.



Данная закономерность, отмеченная в [63], обусловлена тем, что по мере гидратации первоначально разобщенные капилляры цементного камня частично перекрываются цементным гелем. Образуется «условно-дискретная» система капилляров, часть объема которой недоступна для насыщения водой.

Условно-замкнутые поры имеют меньший капиллярный потенциал, чем окружающие их гелевые поры, и не обводняются в процессе водонасыщения бетона. При введении ПФМ, обладающих воздухововлекающей способностью,-разница между общим объемом и объемом открытых, пор увеличивается дополнительно на объем условно-замкнутых пор, образуемых эмульгированным воздухом. Минерализованные воздушные пузырьки стабилизируются в свободных пространствах, вытесняя воду, а также устраняют непрерывность системы капилляров [4].

Снижению водопоглощения и проницаемости бетонов с добавками ПФМ, включающими СП, способствует модифицирующее влияние последнего и увеличение количества наиболее мелких пор. По данным [8], удельная поверхность пор образцов цементно-песчаного раствора с добавкой С-3 увеличилась почти в два раза: с 2,95 до 4,51 м2/г. Соответственно возросла также сорбционная вместимость пор по азоту.

В [58] показано, что водонепроницаемость бетона с возрастом повышается в значительно большей степени, чем прочность. Объяснить данное явление можно различным характером зависимости этих двух свойств от особенностей пористой структуры бетона. Если на прочность бетона решающее влияние оказывает общая пористость, то водонепроницаемость является функцией сквозной пористости. Последняя с возрастом уменьшается значительно быстрее (рис. 37, 38), чем, очевидно, и объясняется ускоренный рост водонепроницаемости. Сопоставление данных рис. 37, 38 и табл. 29 показывает достаточно хорошее соответствие между показателями кажущейся пористости бетона и водонепроницаемостью.
Источник: «Эффективные литые бетоны», Л. И. Дворкин, В. П. Кизима, 1986

Понравилась ли вам эта публикация?
0


« Предыдущие статьи
Морозостойкость литых бетонов с добавками ПФМ
Экзотермия и трещиностойкость литых бетонов с добавками ПФМ
Ползучесть и усадочные деформации литых бетонов с добавками ПФМ
Упругость и деформативность литых бетонов с добавками ПФМ
Прочностные свойства литых бетонов с добавками ПФМ
Воздухововлечение в литых бетонных смесях
Водоотделение и расслаиваемость литых бетонных смесей
Влияние длительности выдерживания и температуры на подвижность литых бетонных смесей
Следующие статьи »
Опыт производства и применения литых бетонов Расчетно-экспериментальные методы проектирования составов литых бетонов с добавками ПФМ Приготовление и дозирование полнофункциональных пластификаторов Результаты производственных испытаний литых бетонных смесей с добавками ПФМ Общая информация о ячеистом бетоне Образование пор в газобетонных смесях и их устойчивость Прочность и фазовый состав автоклавного ячеистого бетона на основе различных вяжущих Изготовление изделий из ячеистых бетонов



Ссылка на эту статью в различных форматах
HTMLTextBB Code


Комментарии к этой статье


Еще нет комментариев


Сколько будет 46 + 29 =






Мобильная версия · Карта сайта · Обратная связь · Поиск · ARHPLAN.ru © 2014–2025
Градостроительство · Конструкция зданий · Элементы зданий · Технологии строительства · Архитектурный дизайн · Мостостроение · Промышленные предприятия · История архитектуры · Стройматериалы · Справочная информация
