Железобетонные элементы лестниц


Статья добавлена в Ноябре 2015 года
            0


Лестничные ступени или марши в сооружениях со стальным каркасом обычно выполняются из железобетона. Предварительно изготовленные сборные лестничные ступени или лестничные марши имеют преимущество перед изготовленными на месте в опалубке железобетонными лестницами.

Отдельные ступени из бетона или искусственного камня


Рисунок 1.
Рисунок 1. >

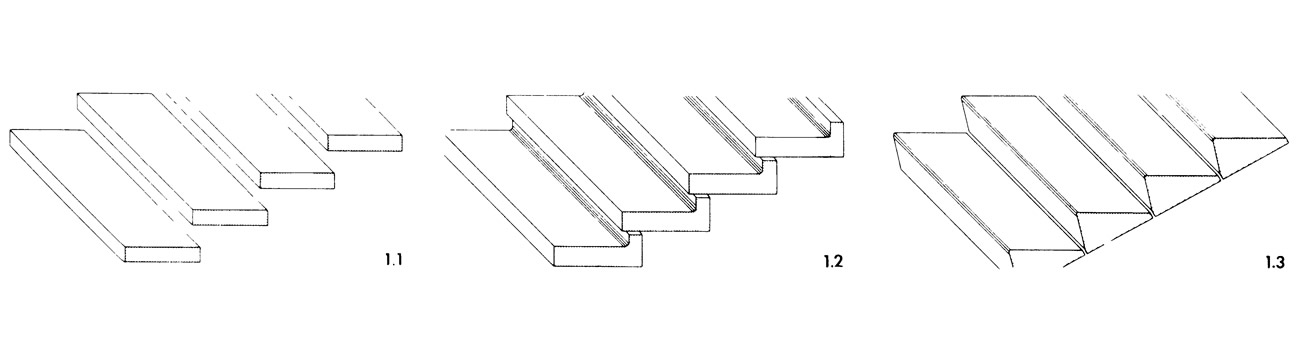

1.1. Отдельные ступени в виде плит с открытыми подступенками, недопустимые для эвакуационных лестниц.

1.2. Уголковые ступени.

1.3. Скошенные снизу блочные ступени, образующие гладкую нижнюю сторону марша.

Плиты лестничных маршей


Рисунок 2.
Рисунок 2. >

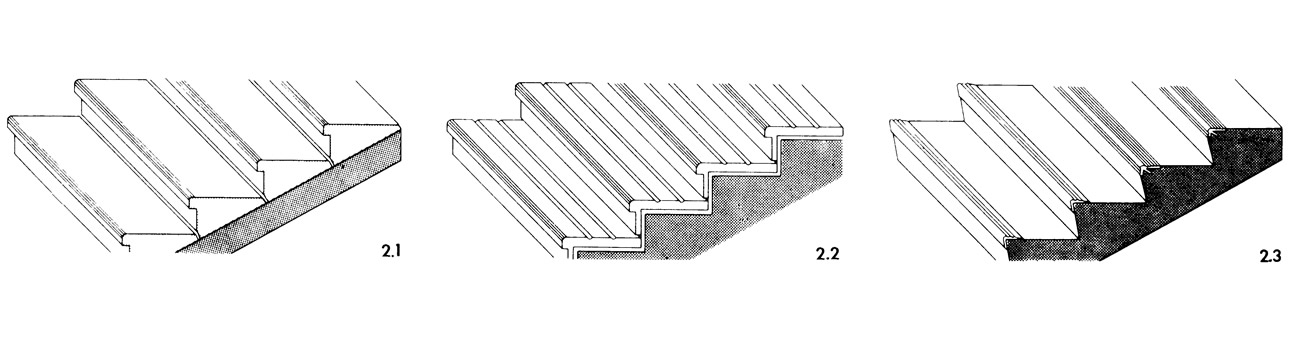

2.1. Гладкие плиты лестничных маршей. Отдельные ступени уложены как сборные элементы на гладкие плиты маршей, имеющие полную отделку.

2.2. Плита лестничного марша с неотделанными ступенями, на которые уложены на растворе плоские проступи.

2.3. Плиты лестничных маршей, сформованные вместе со ступенями. Так как допуски в ступенях весьма жесткие, то необходимо применение стальных форм.

Во второстепенных служебных лестницах черновые ступени используются без настила; покрытие из искусственного материала с корундовой подсыпкой. Защитный краевой профиль из пластмассы наносится одновременно с бетонированием ступеней или наклеивается на готовые ступени. Во время строительства на ступени укладывают защитные покрытия.


Опирание плитных маршей


Рисунок 3.
Рисунок 3. >

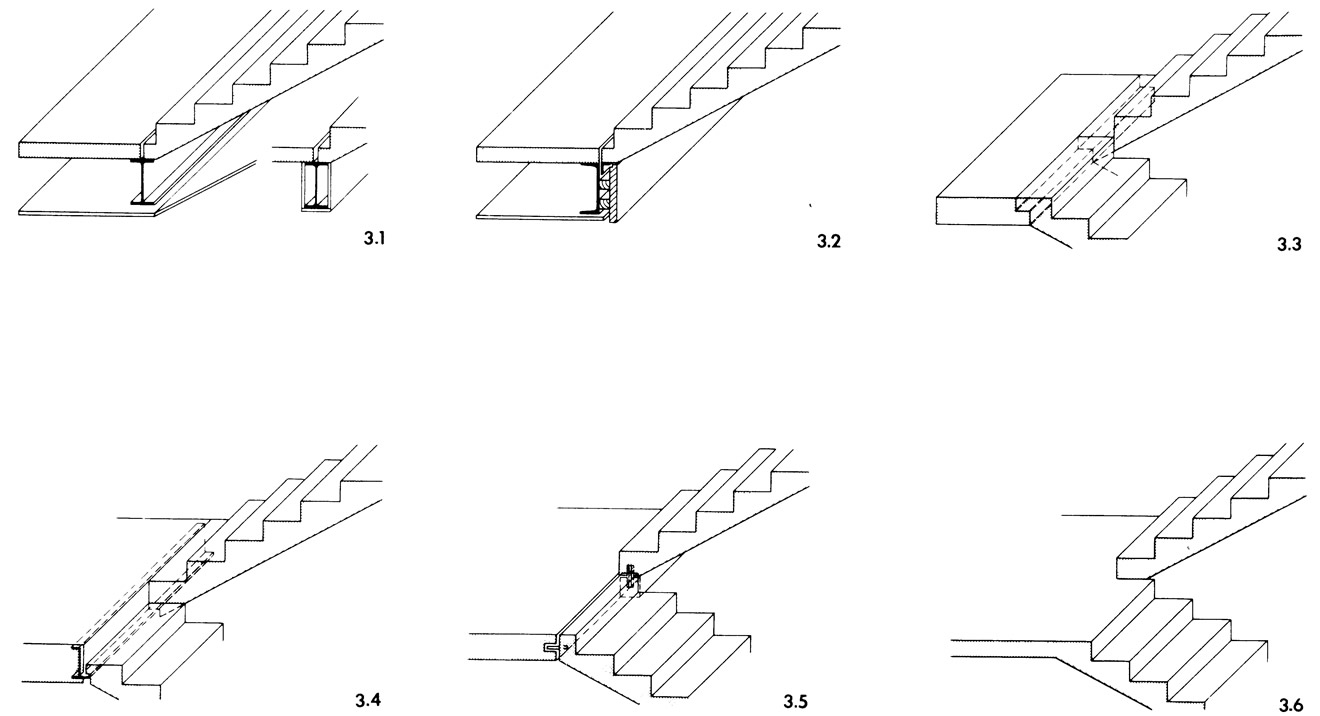

3.1. Площадка и лестничный марш опираются на стальные балки. Огнестойкость достигается подвесным потолком или облицовкой балок.

3.2. Балки лестничной площадки из швеллерного и уголкового профиля с огнезащитой путем облицовки плитами или штукатуркой по сетке.

3.3. Нижняя поверхность площадки и лестничных маршей плоская. Если толщина плит лестничных площадок больше 20 см, то они могут передавать опорные реакции маршей на стены. В этом случае лестничные марши опираются на четверти в площадках высотой 10 см.

3.4. В плиту лестничной площадки вбетонирован несущий стальной профиль, полка которого служит для опирания марша.

3.5. Идущий вверх марш стоит на плите лестничной площадки; марш, идущий вниз, упирается в лестничную площадку.

3.6. Плиты маршей, сформованные вместе с частями лестничных площадок.

Лестничные марши с косоурами


В лестничных маршах с косоурами нагрузка от ступеней передается на боковые балки-косоуры, которые опираются на обе площадки. Косоуры выполняются из железобетона или стали.

Рисунки 4-6.
Рисунки 4-6. >

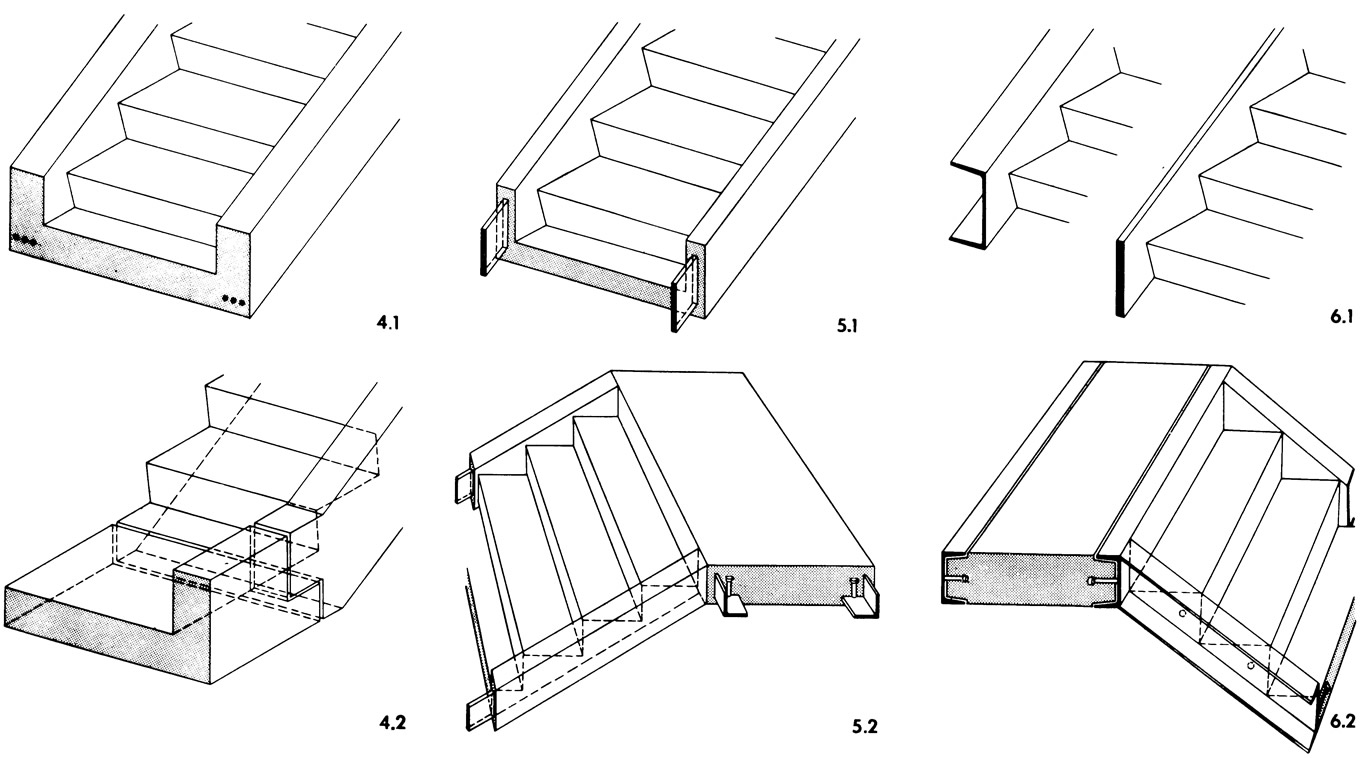

4.1 и 4.2. Железобетонный косоур относительно широк, рекомендуется его зубчатое зацепление на опоре.

5.1. Узкий косоур имеет вбетонированную несущую полосу из стали. В этом случае бетон выполняет только функцию противопожарной защиты, так что при толщине бетона 3 см и толщине стали 2 см ширина косоура равна 8 см. Полосы стали могут быть оснащены на верхнем и нижнем концах фланцами или другими приспособлениями для закрепления.


5.2. В лестничной площадке на обоих продольных ребрах вбетонированы стальные уголки, служащие арматурой для железобетонной площадки. Вертикальные ребра стальных уголков служат для примыкания маршей и позволяют получить экономию (тип Крупп-Монтекс).

6.1. Железобетонные лестницы со стальными косоурами, состоящими из полосовой стали или швеллеров. Они имеют арматурные выпуски или болтовые шпонки для соединения с железобетонными ступенями. Стальные профили вставлены в бетонные формы и неподвижно закреплены.

6.2 Лестничные площадки с обеих сторон окантованы швеллерами, благодаря которым возможно примыкание стальных стенок лестничного марша. Эта конструкция лестниц не огнестойка.
Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
