Назначение и конструкции крыши и стропил


Статья добавлена в Феврале 2016 года
            0


Форму крыши выбирают в зависимости от назначения постройки и ее размеров. Назначение крыши - защищать перекрытие дома от непогоды и отводить стоки воды от стен и цоколя. Крыша любой конструкции состоит из двух главных частей: кровли и стропил. Крыши бывают различной конфигурации.

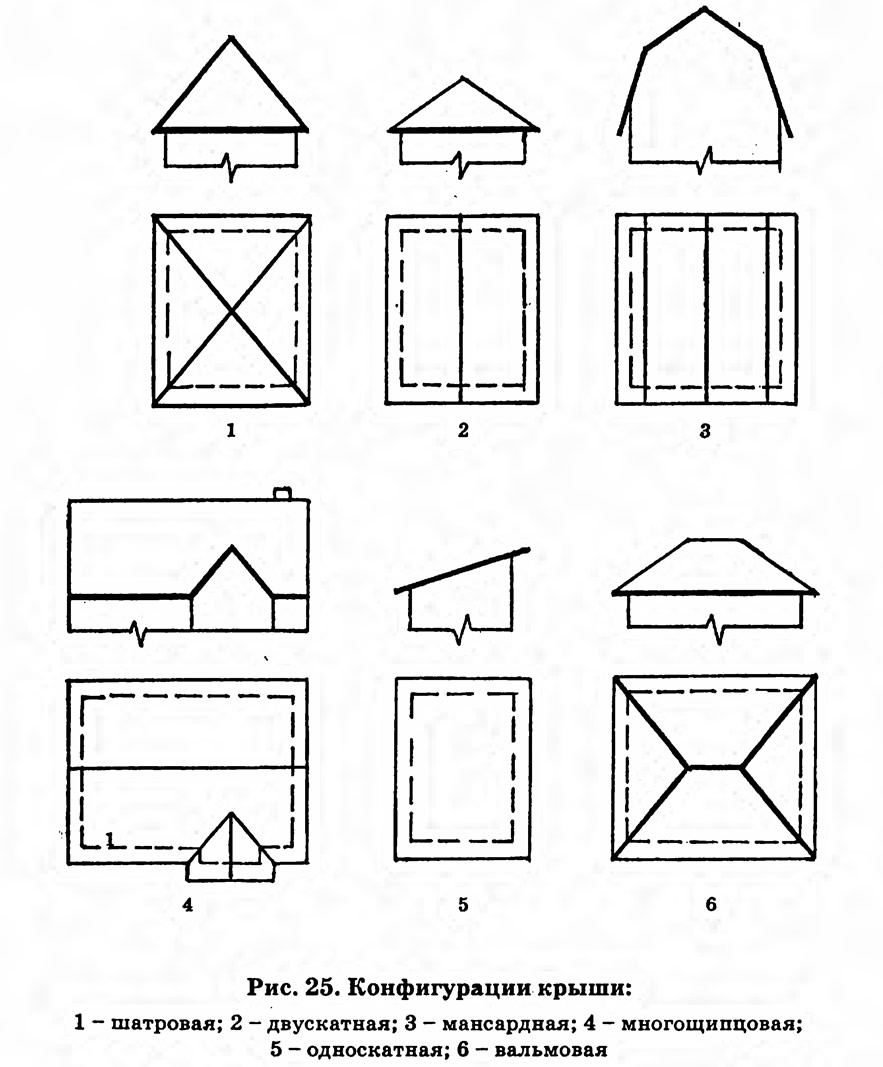

Рис. 25. Конфигурации крыши
Рис. 25. Конфигурации крыши >
Односкатной крышей чаще всего кроются хозяйственные постройки, гаражи, навесы. Для жилых и садовых домов традиционны двускатные и мансардные формы крыши. Они просты в изготовлении и кроются любыми кровельными материалами. В южных районах чаще устраиваются вальмовые крыши, так как они лучше противостоят ветровым нагрузкам.

Из кровельных материалов надежными и долговечными свойствами обладает шифер. Для малоэтажных домов лучшим кровельным материалом является черепица, но она требует усиленных стропил из-за веса черепицы.

Кровельную сталь применяют при сложных конфигурациях крыш. Рулонные кровли используют при покрытии хозяйственных помещений или как временное покрытие в жилых домах. В одноэтажных домах со средней несущей стеной обычно устраивают крышу с наклонными стропилами, опирающимися одним концом на наружную стену, другим - на прогон или стойку, устанавливаемую над средней стеной. Элементы стропил соединяют между собой стропильными скобками, гвоздями.

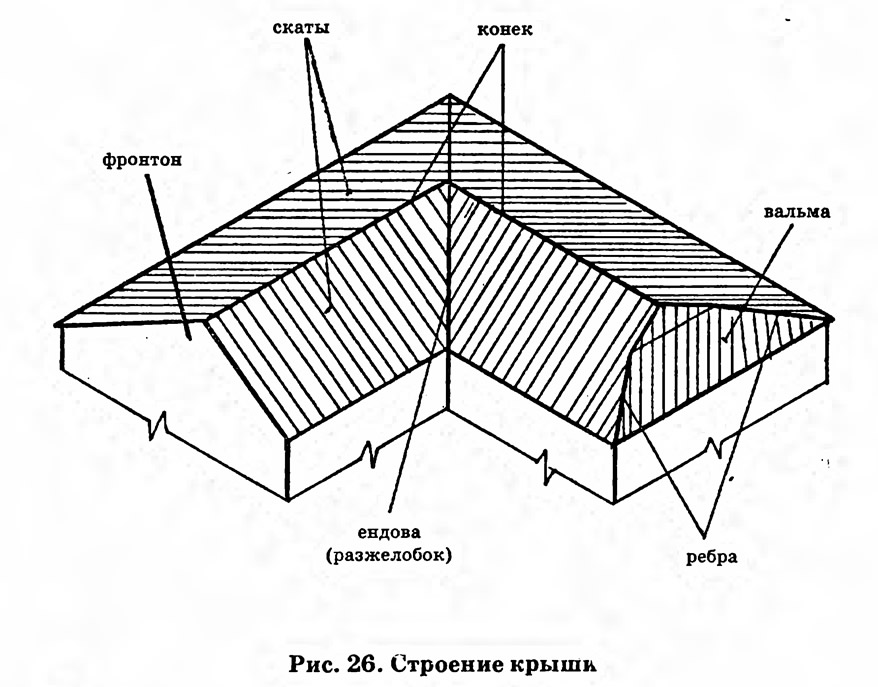

Рис. 26. Строение крыши
Рис. 26. Строение крыши >
К рубленым стенам концы стропил крепятся скобами. К каменным стенам стропила крепятся следующим образом: вначале в стену, не выше четвертого шва кладки, сверху забивается металлический ерш. К ершу скрутками из проволоки в две петли крепятся стропила.

Концы стропил каменного дома опираются на брус, положенный по всей длине стены, который распределяет нагрузку от стропил на стену. В стропилах и обрешетке в месте пропуска дымовой трубы от печки устраивают противопожарный разрыв. Между элементами стропил, трубой и обрешеткой оставляют зазор в 13 см.


Наслонные стропила


Рис. 27. Наслонные стропила
Рис. 27. Наслонные стропила >
Наслонные стропила - это те же балки перекрытия, но укладывают их не горизонтально, а наклонно, на опоры разной высоты. Опорами служат либо две наружные стены, либо наружная и внутренняя стены. При устройстве двускатной крыши для наслонных стропил необходима стена-опора.

Стропильные ноги противоположных скатов крыши могут быть в одной плоскости и укладываются на коньковый прогон попеременно. Нас лонные стропила просты в сборке, не требуют сложных механизмов при монтаже. Узлы наслонных стропил собирают с подкосами, стойками.

Для стропил с подкосами и стойками пролет между наружными стенами 6-8 м. Стойки делают из тех же досок, что и стропила. Коньковый прогон делают из бруса 10x10 см. В рубленых и брусчатых домах наслонные и висячие стропила опираются на верхний конец стены, а хомуты крепятся ко второму венцу, начиная сверху.

Висячие стропила

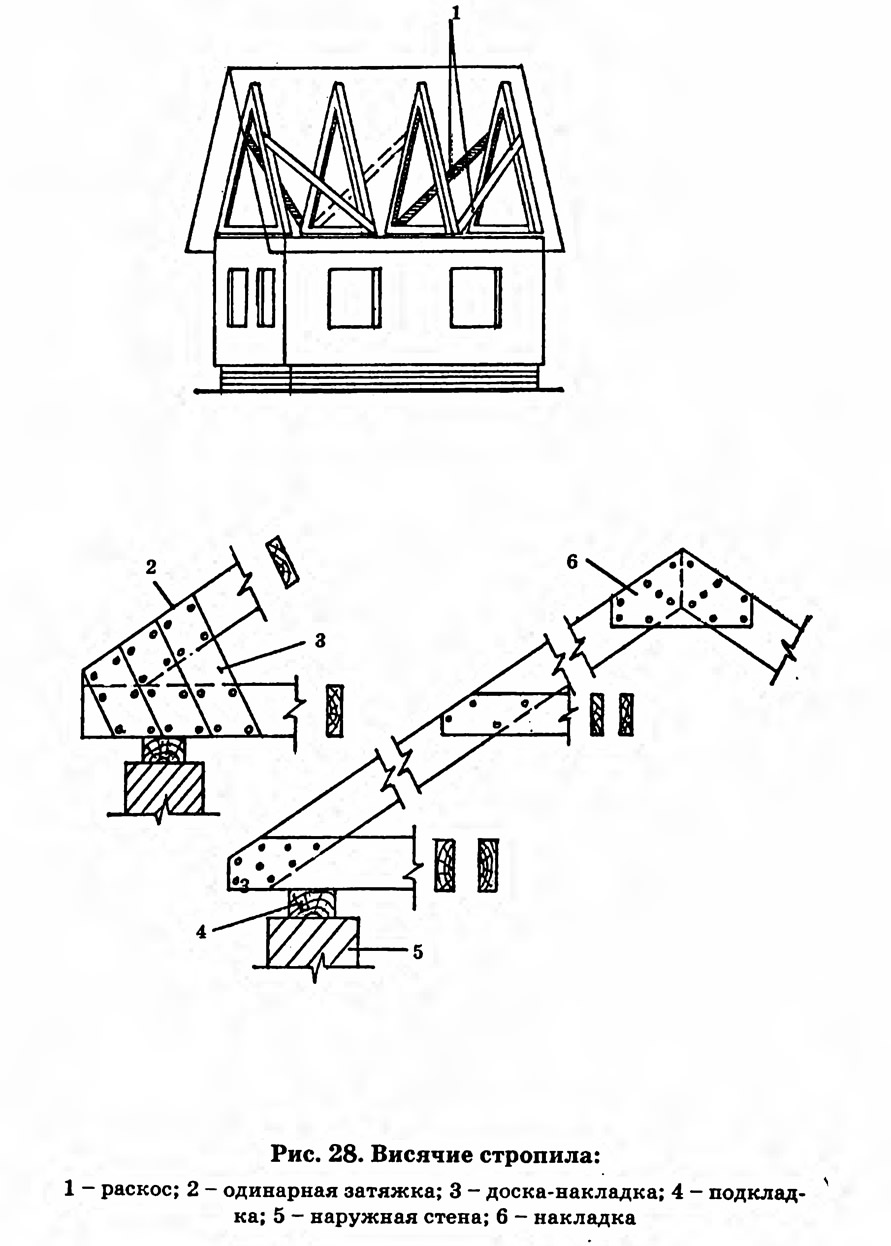

Рис. 28. Висячие стропила
Рис. 28. Висячие стропила >
Висячие стропила находятся в одной плоскости и жестко связаны между собой. Стропильная ферма опирается на две крайние опоры. Стропильные ноги висячих стропил упираются друг в друга в коньке и создают распор (давление), которое передается стенам и может их опрокинуть. Чтобы этого избежать, необходим нижний пояс стропильной фермы.

Для установки висячих стропил необходимо изготовленные заранее стропила поднять каждое отдельно на чердачное перекрытие, а потом уж производить их сборку, применяя вспомогательные раскосы и распиловки из досок для временного крепления фермы. Узлы стропильной фермы висячих стропил собирают с ригелем или без ригеля на пролеты до 6 или 8 метров. Одинарную затяжку изготовляют из тех же досок, что и стропила, для двойной затяжки подойдут доски меньшей толщины. Для накладок и ригеля подойдут доски 25-30 мм. Если жесткость крыши обеспечивается стропильной фермой, то для противодействия ветровым нагрузкам в поперечном направлении устанавливаются 1-2 диагональные связки (раскосы).

Раскосы делают из досок толщиной 30-40 мм, крепят к основанию стропильной ноги и к середине соседней. Удобнее всего раскосы ставить над средней стеной. Доски в таком случае прибивают к стойке и лежню.

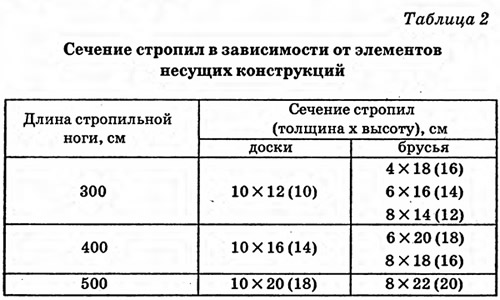

Сечение стропил зависит от размера пролета, шага стропил и уклона крыши. Наиболее распространенный шаг стропил 120 см.

Источник: «Строительство и декор дома», Справочник, В. И. Рыженко, 2006
