Конструктивные детали и узлы крупноблочных зданий

В крупноблочных стенах особенно ответственными местами являются стыки между блоками. Чтобы уменьшить в наружных стенах воздухопроницаемость и не допустить затекания в стыки дождевой воды, а во внутренних стенах обеспечить надлежащую звукоизоляцию, необходимо тщательно заделывать эти стыки.

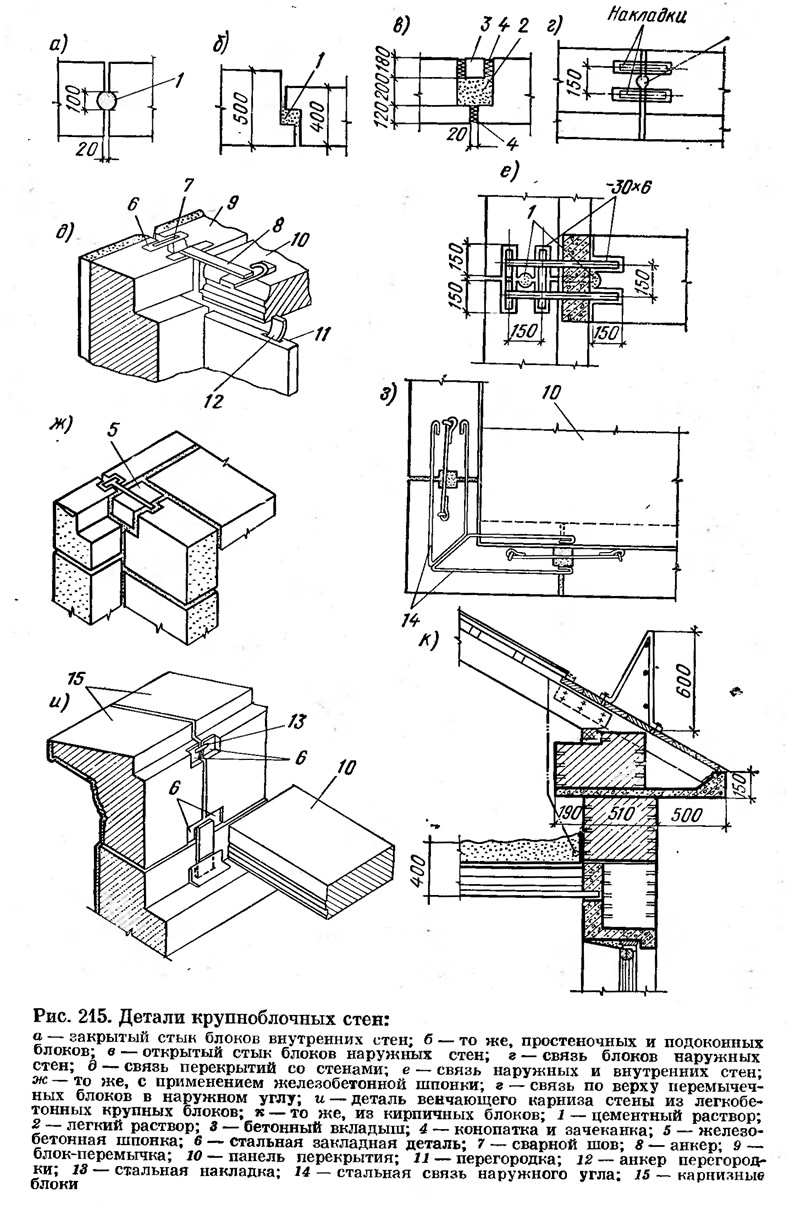

Вертикальные стыки бывают закрытые и открытые (с внутренней стороны). Закрытые стыки образуются при стыковании внутренних стен и горизонтального перемычечного ряда наружных стен (рис. 215, в), а также простеночных и подоконных блоков (рис. 215, б). Вертикальные стыки с обеих сторон предварительно проконопачивают пеньковой паклей пли просмоленным жгутом и затем зачеканивают на глубину 20—30 мм густым раствором.

Открытые стыки получаются в результате сопряжения простеночных блоков, устанавливаемых рядом (рис. 215, в). Шов стыка также проконопачивают пеньковой паклей и зачеканивают цементным раствором, а затем открытый с внутренней стороны стык заделывают специальными бетонными вкладышами (или кирпичом) и образовавшийся колодец тщательно занолняют легким бетоном.

Вместо конопатки стыка паклей или жгутом в настоящее время для уплотнения стыка применяют жгуты из пороизола, приклеиваемого на мастике «изол» (см. § 71).

Для обеспечения пространственной жесткости здания перемычечные и поясные блоки соединяют между собой по горизонтальному шву на уровне верха каждого этажа накладками из полосовой стали, приваренными к монтажным петлям или к специальным закладным стальным деталям (рис. 215, г).

Важную роль в обеспечении жесткости здания выполняет связь перекрытий со стенами с помощью стальных полосок — анкеров, которые приваривают к закладным деталям перемычечных блоков и монтажным петлям панелей перекрытий (рис. 215, д).


Продольные и поперечные стены связывают с помощью сварных соединений из полосовой стали (рис. 215, е), прокладываемых в горизонтальном шве но верху перемычечного блока и блока поперечной,стены. Однако практика строительства крупноблочных зданий показала, что при этом способе сопряжения в месте примыкания поперечных стен к продольным иногда появляются трещины.

Эти трещины, хотя и не очень ослабляют прочность и устойчивость всего здания, но недопустимы, так как ухудшают его эксплуатационные качества. Поэтому в каждом этаже в местах сопряжения продольных и поперечных стен рекомендуется закладывать помимо стальных анкеров железобетонные шпонки (рис. 215, ж), которые воспринимают возможные усилия среза, возникающие вследствие разности напряжений в примыкающих стенах. Кроме того, в фундаментах рекомендуется устраивать армированные растворные пояса, которые также предотвращают возникновение указанных выше трещин.

В наружных углах по верху перемычечных и поясных блоков помимо связей, приваренных к монтажным петлям (рис. 215, з), укладывают специальные угловые связи из круглой стали.

На рис. 215, и, к приведены примеры конструктивного решения венчающего карниза жилых домов со стенами из легкобетонных и кирпичных крупных блоков.

Поперечный разрез наружной стены жилого дома, выполненной из легкобетонных крупных блоков с двухрядной разрезкой, показан на рис. 216. Фундаменты и стены подвала — сборные из бетонных блоков, перекрытия — из сборных железобетонных пустотелых настилов, крыша в здании совмещенная вентилируемая.

В последние годы в крупных городах этажность крупноблочных жилых домов повысилась до 12—14 этажей. Конструктивную схему таких зданий составляют поперечные несущие стены, выполненные из бетонных блоков толщиной 40 см из бетона марки 200 (рис. 217). Наружные самонесущие стены выполняют из керамзитобетонных блоков марки 75 объемным весом 1200 кг/м³ и толщиной 40 см. В торцовых несущих стенах толщина блоков нижних этажей увеличена до 50 см. Пространственная жесткость здания обеспечивается совместной работой поперечных и продольных стен, которые в местах примыканий соединены на сварке жесткими металлическими шпонками (см. рис. 217).
