Конструкции опытных домов в провинции

Ниже дано описание конструкций домов, расположенных на периферии, где лаборатория строительной техники Государственного технического научно-исследовательского института в 1948—1949 гг. начала сравнительное исследование малых зданий. Проведенные в этих домах исследования по своему характеру были предварительными.

Опытные дома в Ристе

Исследования тепловых потерь, проведенные в Ристс, были осуществлены в двух домах, которые находились на расстоянии 500 м от железнодорожной станции Ристс и в 35 м друг от друга. Климатические условия для обоих зданий были примерно одинаковыми, а влияние ветра незначительно, ввиду защищающего действия леса.

Были исследованы деревянный дом с комбинированными стенами, сделанными из досок и инсулита (пористые плиты), и кирпичный дом.

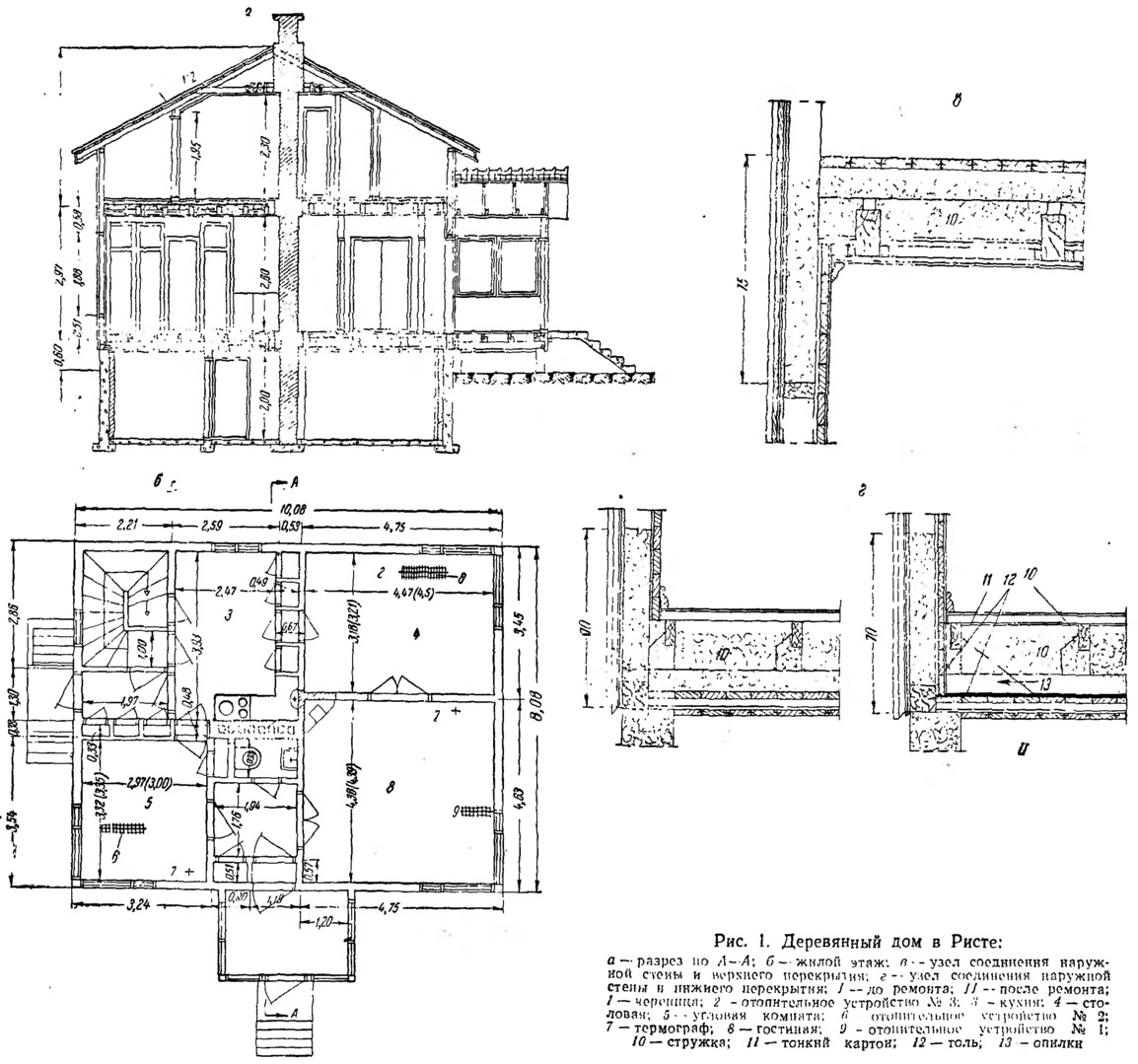

Деревянный дом (рис. 1). Площадь основания здания составляла 81 м². Вся площадь под основным этажом была занята подвалом, а на чердаке было 45 м² отапливаемой площади.

В наружной стене, по обе стороны стоек, имелась дощатая обшивка и пористая волокнистая плита; пустоты были заполнены строгальной стружкой. В процессе исследований с внутренней стороны было добавлено еще два слоя пористых волокнистых плит. Нижнее перекрытие было заполнено стружками.

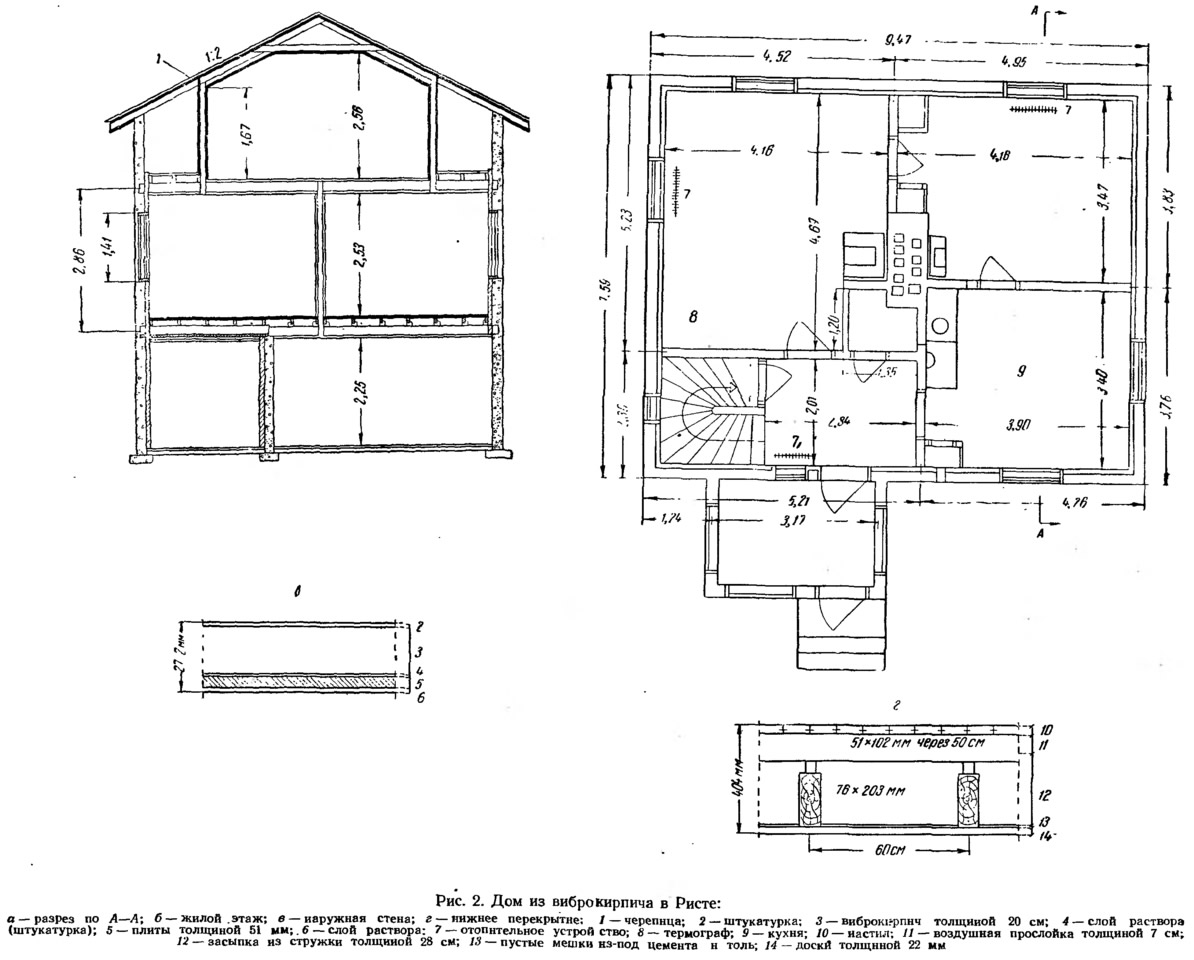

Виброкирпичный дом (рис. 2). Площадь основания составляла 72 м². Площадь под основным этажом была целиком занята подвалом, а на чердаке имелось около 40 м² отапливаемой площади.

Наружная стена состояла из виброкирпичной кладки толщиной 20 см, с внутренней стороны которой имелся слой древесной шерсти толщиной 5 см, с обеих сторон стена была оштукатурена.


Нижнее перекрытие имело стружечное заполнение, деревянные и частично железобетонные балки.

Верхнее перекрытие было обычное, деревянное со стружечным заполнением и деревянными балками.

Опытные дома в Руттюля и Тервакоски

Эти опытные дома были построены для семей карельских переселенцев. Проекты были сделаны обществом Тюстсхоссура, задачей которого было составление выгодных вариантов расположения комнат. Конструкции стен предложены Государственным техническим научно-исследовательским институтом и были в то время еще на стадии эксперимента.

В эту группу вошли опытные дома: так называемое комплексное здание; дом с коробчатой конструкцией стен (цементный кирпич с заполнением); опытный дом со стенами из кирпича и дерева.

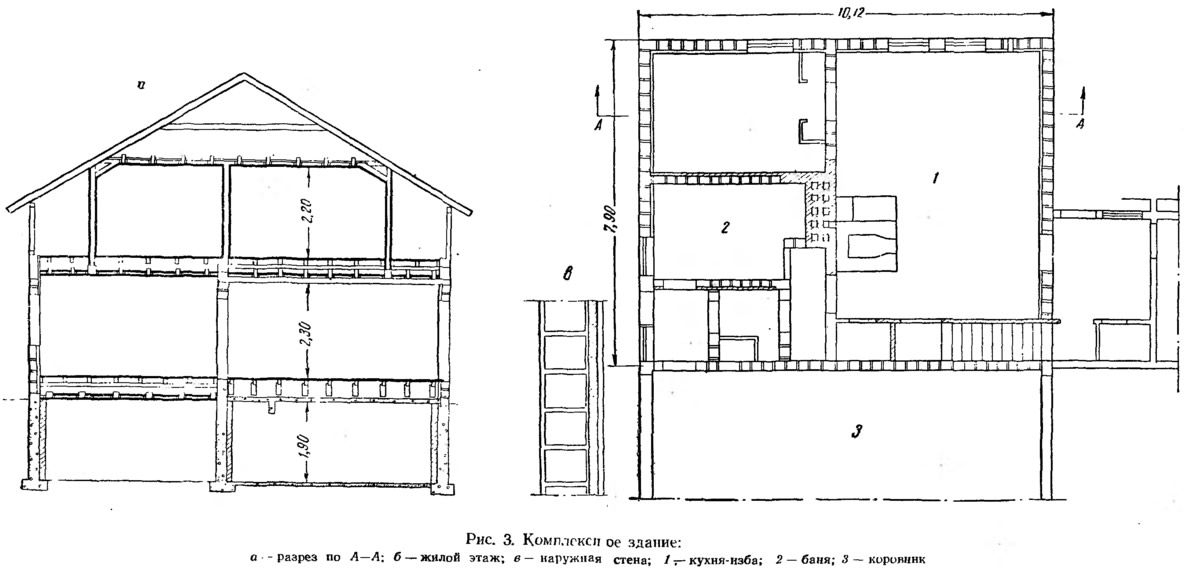

Комплексное здание (рис. 3). Этот дом был построен в 1946—1947 гг.; в период проведения исследований в нем жила одна семья. Название «комплексное здание» происходит от того, что под одной и той же крышей находятся помещение для людей и помещение для скота, молотьбы, хранения зерна, и т. д.

Дом размещен на опушке леса в сравнительно защищенном от ветра месте в деревне Нумменпяя уезда Тервакоски. Площадь основания отапливаемой части здания составляла около 200 м², из которых только 80 м² приходилось на долю самого жилья. В части, где расположено жилое помещение, имелся подвал и чердак.

Наружная стена состояла из вибрированного кирпича толщиной 20 см, с внутренней стороны находилась плита толщиной о см из минеральной ваты, и с обеих сторон стена была оштукатурена.

Степа между жильем и помещением для скота была сделана из вибрированного кирпича толщиной 20 см и оштукатурена с обеих сторон.


Нижнее перекрытие было заполнено строительной стружкой, а также снабжено деревянными и бетонными балками.

Верхнее перекрытие также было заполнено стружкой и имело деревянные балки; снизу частично была древошерстная плита со штукатуркой.

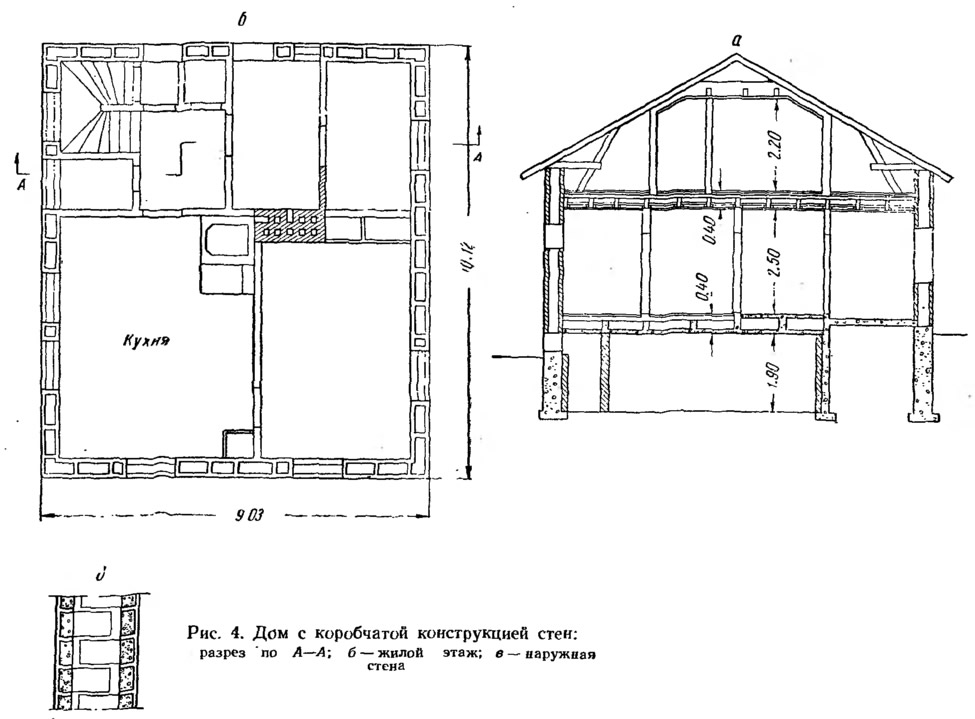

Дом с коробчатой конструкцией стен (рис. 4). Скотный двор и помещение для оборудования находились отдельно, но амбар и сарай для дров были размещены под общей крышей с домом.

Дом расположен в 2 км к югу от Тервакоски и он более подвержен влиянию климатических условий, чем предыдущий дом. Построен дом в 1946—1947 гг. и был заселен в период проведения исследования.

Площадь основания отапливаемой части дома составляла 91 м², площадь подвала 30 м² и теплых комнат на чердаке 40 м².

Наружные стены сложены толщиной в 2¼ кирпича типа Попса и оштукатурены. Коробки имели соломенное или стружечное заполнение. Это решение не применялось ранее в Финляндии. Наружная штукатурка имела лишь ничтожно маленькие трещины.

В коровнике использована та же конструкция, но угол был испорчен слишком плотной набивкой заполнителя. Жесткость стены и связь наружного и внутреннего слоев кладки достигается связывающим слоем кирпича толщиной в 1/4 кирпича.

Нижнее перекрытие заполнено строгальной стружкой и снабжено деревянными и частично бетонными балками.

Верхнее перекрытие имело стружечное заполнение и деревянные балки.

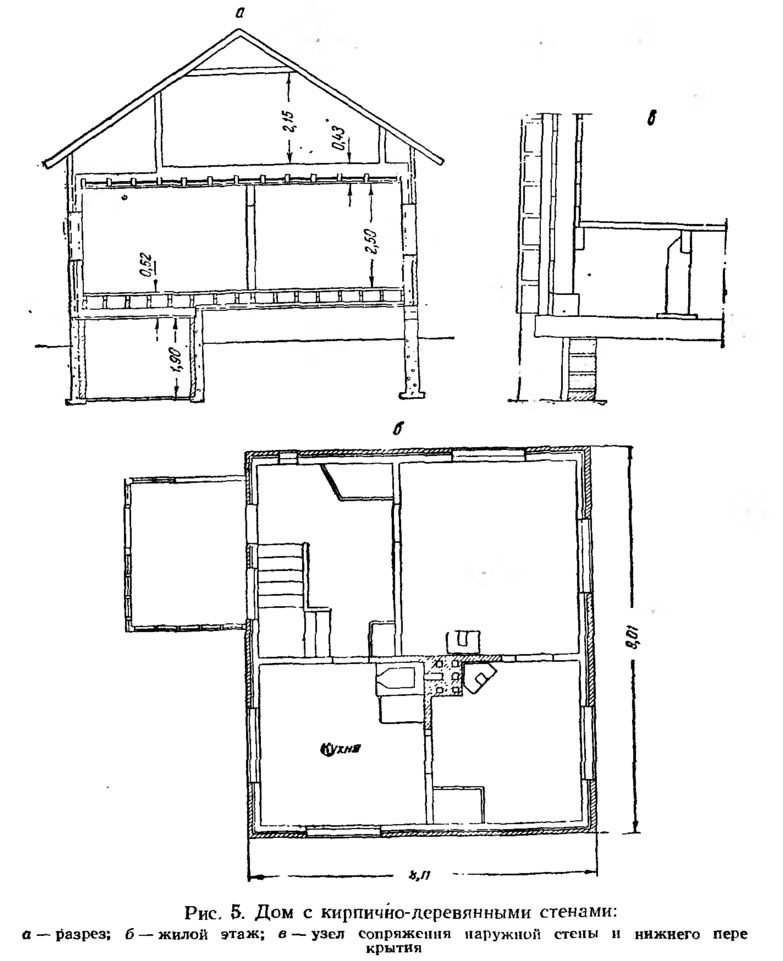

Дом с кирпично-деревянными стенами (рис. 5). Этот дом находи 1ся в 600 м от станции Руттюля к востоку на открытой поляне и тем самым подвержен влиянию ветра.

В период испытаний дом был не полностью готов, так как заполнение частично отсутствовало, а вторая комната на чердаке была еще совершенно не построена. Окна были в зимнее время полностью зашпаклеваны, и проветривание производили через переднюю открыванием дверей. Здание занимало площадь 73 м², а площадь подвала была в два раза меньше. На чердаке имелась одна отапливаемая комната площадью 20 м².


Конструкция наружной стены следующая: 102-миллиметровый слой стружки между досками, у наружной стороны еще 51-миллиметровый воздушный зазор и кладка из красного кирпича толщиной 1/4 кирпича, оштукатуренная снаружи.

Нижнее перекрытие утеплено стружкой и поддерживается деревянными балками, а над подвалом — железобетонными балками.

Верхнее перекрытие имело стружечное заполнение и деревянные балки. В период исследований в 1948—1949 гг. толщина заполнения была неполная.

Окна и двери. Относительная площадь окон была у этих домов разная. Наибольшая площадь окон была у здания со стенами, имеющими коробчатую конструкцию. В трех первых домах вентиляция происходила через окна, а у третьего они были целиком зашпаклеваны.

Опытные дома в Суоненйоки и Рийхимяки

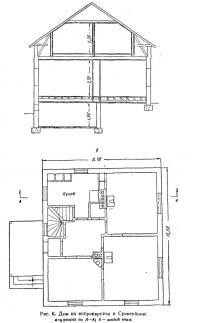

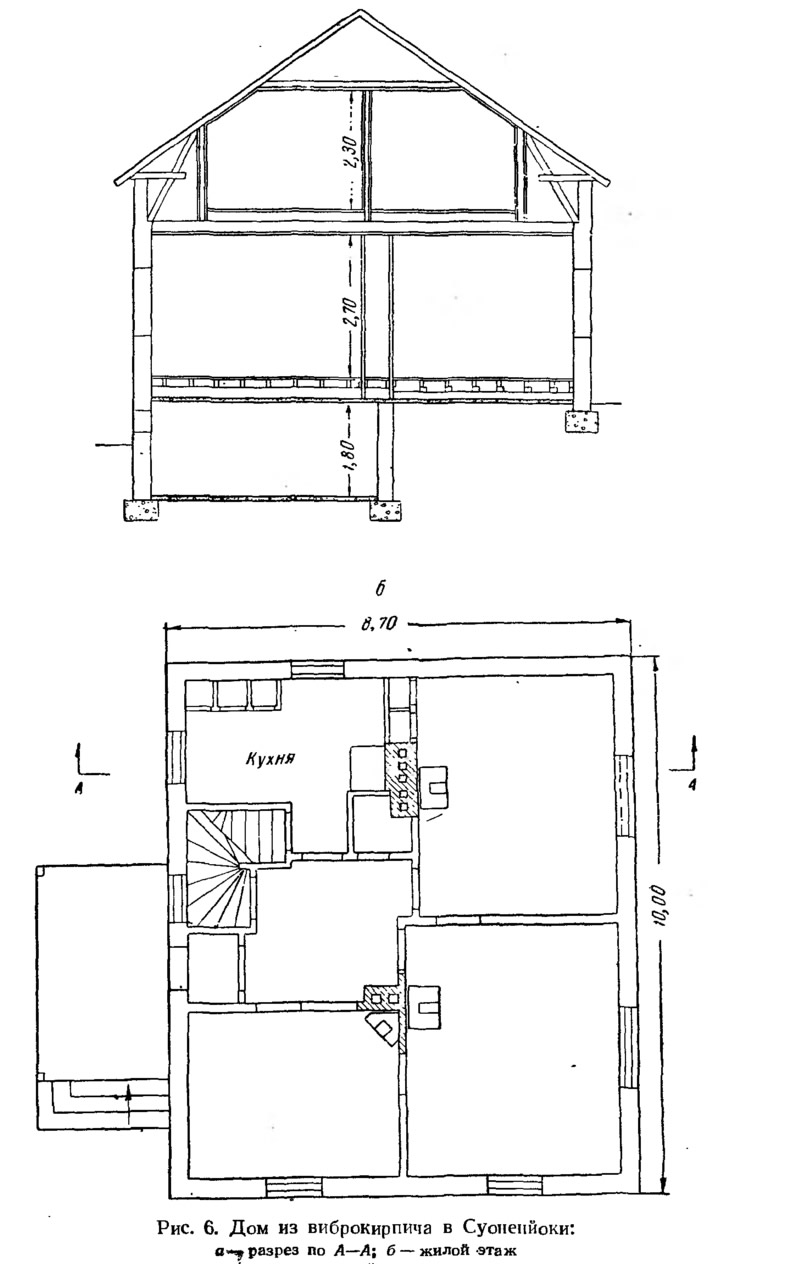

Дом из вибрированного кирпича в Суоненйоки (рис. 6). Опытный дом находился в лесу на расстоянии 1 км от станции Суоненйоки, однако он был частично подвержен влиянию ветров. Площадь под зданием составляла 87 м², подвальный этаж 15 м², отапливаемая площадь на чердаке 26 м².

Строительство дома было закончено в 1948 г. и во время опытов в нем проживала семья из шести человек.

Конструкция стен следующая: кладка 20 + 6,5 см из вибрированного кирпича поочередно с наружной и внутренней поверхностей, а между ними 4 см горной ваты. Обе поверхности стены оштукатурены.

Конструкция нижнего перекрытия: над подвалом — бетонные балки, 40 см стружки и деревянное нижнее перекрытие; в других местах бетонная плита толщиной 6 см, отлитая непосредственно на слое гравия, стружечное заполнение и деревянный пол.

Верхнее перекрытие имело стружечное заполнение и деревянные балки. Перегородки из вибрированного кирпича, оштукатурены с обеих сторон. На время исследования окна были уплотнены бумагой.


В доме имелись отопительные печи, работающие по противоточному принципу, и сложенная из кирпича кухонная плита.

При проведении исследований чердачное помещение еще не было готово.

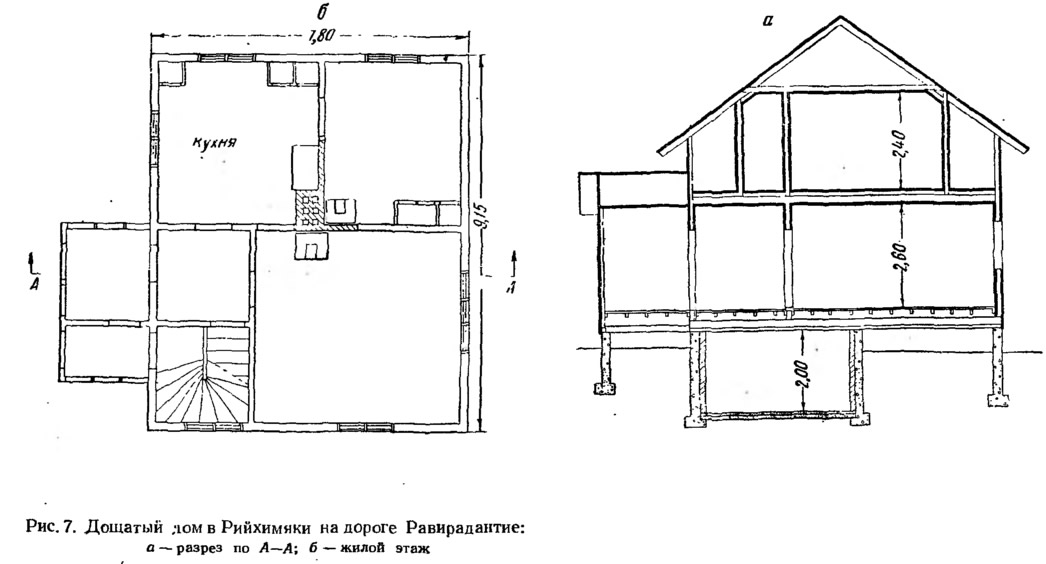

Дощатый дом в Рийхимяки, на дороге Равирадантие (рис. 7). Дом находился в Рийхимяки, в 2,5 км от станции, в открытом поле. Площадь под зданием составляла 72 м², подвала 20 м² и чердака 40 м.

Строительство дома завершено в ноябре 1947 г. и по своей конструкции представляет собой наиболее распространенный тип малого здания с дощатыми стенами, заполненными опилками, и с деревянным перекрытием. В период исследования в 1949—1950 гг. в доме проживало две семьи, в общей сложности семь человек.

Конструкция стен следующая: снаружи 22-миллиметровая вертикальная обшивка с рейками, далее обшивочный картон, 102-миллиметровое опилочное заполнение, мягкий картон, 22-миллиметровая горизонтальная филенчатая обшивка и плотный картон.

Нижнее перекрытие имело стружечное заполнение толщиной 30 см и железобетонные балки.

Верхнее перекрытие имело деревянные балки и стружечное заполнение.

Окна были двойные, уплотненные ватой и оклеенные бумагой.

Комнаты отапливались противоточными печами с кирпичными поверхностями, на кухне имелась кирпичная плита.

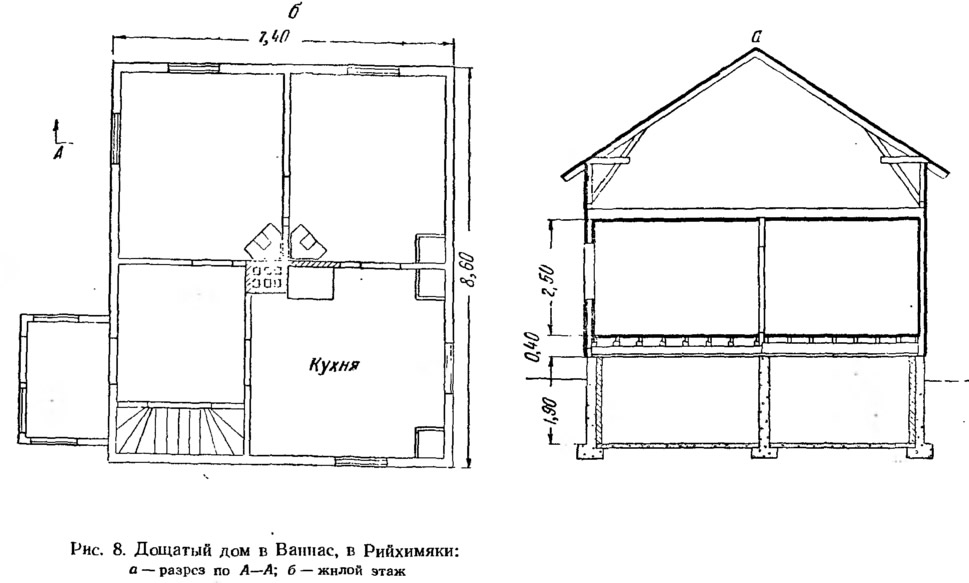

Дощатый дом в Ваннас, в Рийхимяки (рис. 8). Дом находится в Рийхимяки, в жилом районе Ваннас, на расстоянии 3 км от станции в ветреном месте на поляне. Площадь под зданием равнялась 64 м² и такую же площадь занимал подвал. Отапливаемые чердачные помещения отсутствовали. Дом был сдан в эксплуатацию весной 1949 г. й во время теплотехнических опытов в нем проживало шесть человек.

С малыми исключениями дом был того же типа, что и предыдущий дом по дороге в Равирадаитие. Вместо обшивочного картона были использованы разрезанные мешки из крафт-бумаги.

Снаружи стены имели вертикальную обшивку толщиной 22 мм, далее шесть слоев крафт-бумаги, 22-миллиметровую косую обшивку, плотный картон, 102 мм опилок, шесть слоев крафт-бумаги, горизонтальную обшивку толщиной 22 мм и плотный картон.

В нижнем и верхнем перекрытиях использовалась в качестве заполнения стружка, за исключением узла сопряжения стены и нижнего перекрытия, который был утеплен слоем опилок.

Печи были обычные противоточные с кирпичной облицовкой, а на кухне имелась кирпичная плита.
