Административное здание предприятия стальной индустрии в Питтсбурге (США)


Статья добавлена в Ноябре 2015 года
            0


Архитекторы: Гаррисон, Абрамович, Аббе (Нью-Йорк). Инженеры: Скайлинг, Хелле, Христиансен, Робертсен, Эдвардс и Хьорс (Нью-Йорк). Время строительства 1967—1970 гг.

Высотное здание с 64 верхними этажами предназначено для правления корпорации стальной индустрии США.

Внешний вид здания
Внешний вид здания >
В верхних этажах служебные помещения общей площадью 145 000 м2. В первом этаже главный вестибюль и две группы лифтов, на втором этаже холл с еще четырьмя группами лифтов. В первом подвальном этаже два ресторана, аудитория, приемные и место загрузки грузовых автомобилей; в третьем и четвертом подвальных этажах площадь для стоянки автомобилей на 650 мест. В самом верхнем этаже ресторан, на крыше площадка для вертолета.

Внутри ядра жесткости, расположенного в центральной части здания, находятся 54 лифта, три лестничных клетки, санитарные узлы и шахты технического оборудования и коммуникаций. Восемь лифтов соединяют восьмиэтажный блок с вестибюлем. Эскалаторы ведут от вестибюля к подвальным этажам.

В плане здание имеет вид равностороннего треугольника со срезанными внутрь углами, длина стороны 67,32 м. Высота над уровнем земли 256 м. Центрально расположенное ядро жесткости имеет треугольную форму в плане с длиной стороны 48,3 м; удаление фасада от стен ядра жесткости 13,8 м. В верхних этажах высота этажа 3,61 м, высота помещения 2,59 м. Высота главного вестибюля 10,4 м. Высота первого подвального этажа 6,7 м, второго — 7,3 м. Высота этажей, где размещены автомобильные стоянки, 3,36 м. Все размеры основаны на едином модуле 1,32 м.

Схема несущего каркаса высотного здания в значительной мере определена способом восприятия ветровых нагрузок. Ядро жесткости образовано стойками, жестко закрепленными в основании и соединенными решеткой по граням трехгранной призмы. Образованная таким образом трехгранная труба работает на восприятие горизонтальных усилий от ветра как консольная балка. В плоскости перекрытия верхнего этажа ядро жесткости и наружные колонны, соединенные системой горизонтальных связей. Благодаря конструкции узла примыкания колонн к этой жесткой конструкции, работающего как на растяжение, так и на сжатие, поворот верхней части здания невозможен. Все это уменьшает горизонтальные перемещения верха здания и, кроме того, ограничивает температурные деформации.


Схема каркаса и план балок
Схема каркаса и план балок >
Наружные колонны соединены друг с другом в каждом третьем этаже ригелями перед фасадом. Балки каждого третьего (основного) перекрытия присоединены непосредственно к этим снаружи идущим ригелям. Балки промежуточных перекрытий опираются на двухэтажные колонны, которые установлены позади фасадной стены на балках основного перекрытия. Внутри здания балки всех перекрытий опираются на ригели ядра жесткости.

Наружные колонны и наружные ригели коробчатого профиля. Наружные колонны сечением 733Х712 мм, расположенные с шагом 11,9, изготовлены из листов постепенно изменяющейся толщины. Наибольшая толщина листа 100 мм; высота ригеля 1190 мм. Балки перекрытий, колонны, поддерживающие промежуточные перекрытия, и раскосы каркаса ядра жесткости двутаврового сечения. Все находящиеся снаружи стальные элементы из атмосферостойкой стали.

Перекрытия: по балкам перекрытий стальной профилированный настил, сверху которого 6,4 см легкого бетона. Устройства электроосвещения и вентиляции закрыты подвесным потолком.

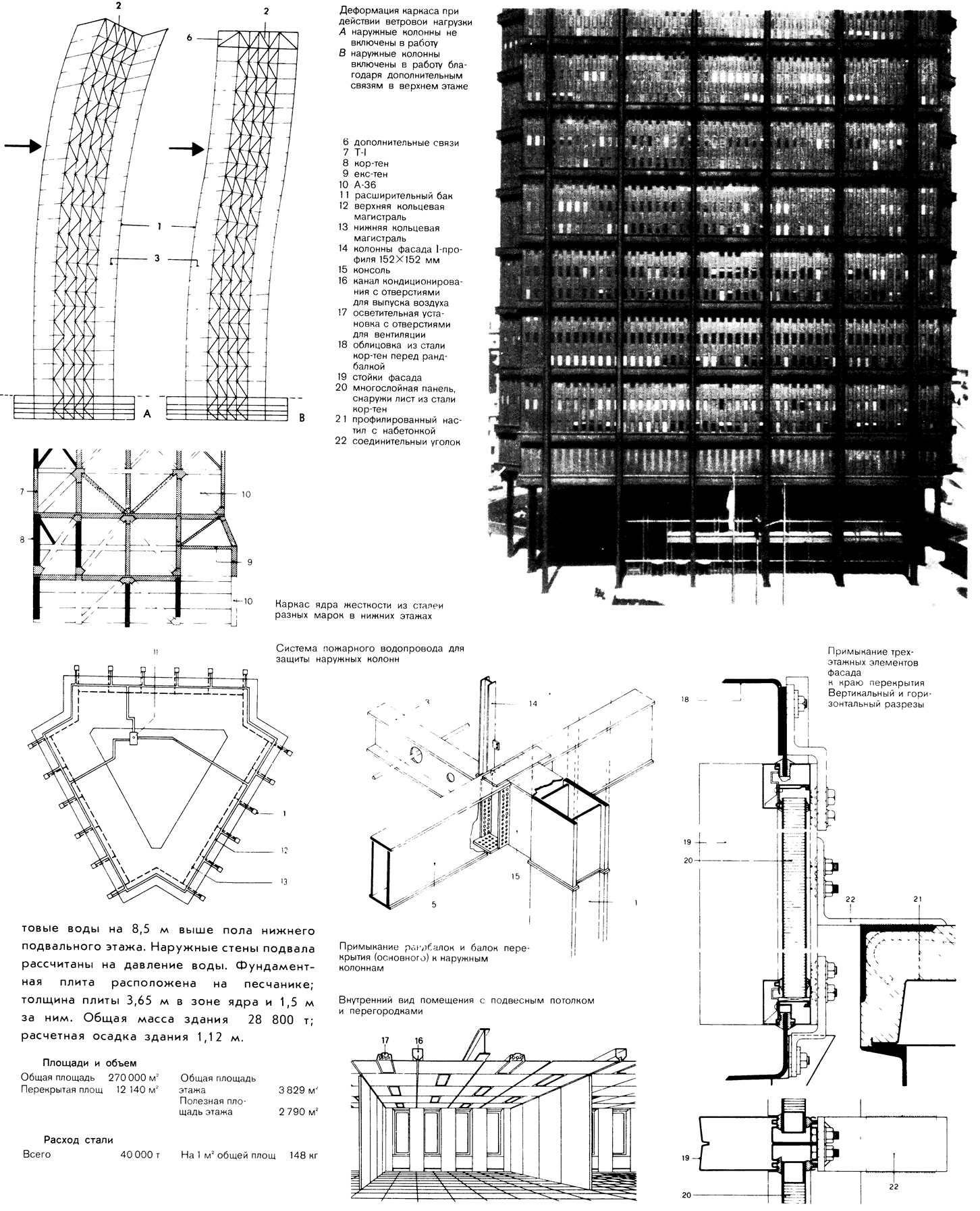

Чертежи элементов здания
Чертежи элементов здания >
Фасад: вертикальные стойки между двумя основными перекрытиями крепятся к перекрытиям. Между стойками установлены попеременно стальные панели (снаружи атмосферостойкая сталь, внутри оцинкованные стальные листы) и окна с тонированным под бронзу солнцезащитным стеклом. Нижнеподвесные створки для очистки окон.

Огнезащита 18 наружных колонн (коробчатого профиля) — заполнение водой. Участки колонн на высоту 61 м соединены в замкнутую циркуляционную систему с открытыми расширительными баками. В воду добавляются средства защиты от ржавчины и замерзания. Балки перекрытий и внутренние колонны облицованы асбестоцементом.

Основание: на глубине 22 м песчаник, на глубине 37 м — скальный грунт. Грунтовые воды на 8,5 м выше пола нижнего подвального этажа. Наружные стены подвала рассчитаны на давление воды. Фундаментная плита расположена на песчанике; толщина плиты 3,65 м в зоне ядра и 1,5 м за ним. Общая масса здания 28 800 т; расчетная осадка здания 1,12 м.
Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
