Строительный устав требует, чтобы перекрытие имело определенную степень огнестойкости, в большинстве случаев 30 или 90 мин. Приводимые далее данные соответствуют предписаниям противопожарной защиты, принятым в ФРГ.

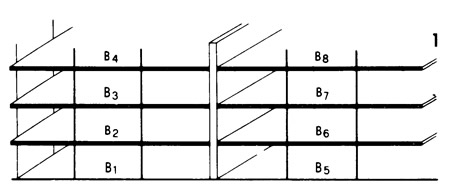

Перекрытие всегда служит горизонтальной преградой для огня, так же как брандмауэр,— вертикальной преградой. Таким образом, здание (рис. 1) делится противо-. пожарными стенами и перекрытиями на пожарные отсеки. В этом случае перекрытие должно иметь определенную степень огнестойкости и не допускать распространения пожара от одного этажа к другому. Для этого отверстия в перекрытии, например лестничные и лифтовые шахты и шахты инженерных коммуникаций, должны иметь ограждающие конструкции с определенным запасом огнестойкости. Чтобы задержать распространение огня к следующему этажу по наружной стене, часто требуется, чтобы наружная стена также имела определенную степень огнестойкости и путь распространения огня от верхнего края нижнего окна до подоконной стены верхнего этажа имел определенную длину. Конструкция перекрытия должна иметь защиту от огня сверху, снизу и с боков.
Если внутри перекрытия прокладывается пожароопасная коммуникация, то эта зона возможного начала пожара учитывается в конструкции перекрытия. Можно получить следующие комбинации:
2. Если не требуется определенная степень огнестойкости перекрытия, то балки перекрытия также могут оставаться без защиты от огня.
3. Определенная степень огнестойкости конструкции перекрытия может быть достигнута тем, что как плиты перекрытия, например сплошные железобетонные, так и балки перекрытия будут путем напыления огнезащитного слоя или огнестойкой облицовки защищены до требуемой степени огнестойкости.
4. Перекрытие закрыто подвесным потолком и боковой облицовкой. Для того чтобы вся система перекрытия имела необходимую огнестойкость, действию пожара должны противостоять: плиты перекрытия сверху, подвесной потолок снизу, боковые плоскости снаружи.
5. Если потолок неогнестоек, то плиты и балки перекрытия должны иметь, как в примере 3, необходимую степень огнестойкости.
6. Если в конструкции по рис. 4 в зоне междуэтажного перекрытия находятся воздуховоды, которые в случае пожара могут проводить горячий газ, но высокой температуре не могут оказать сопротивления, то по крайней мере в этой зоне плиты и балки перекрытия должны быть защищены до требуемой степени огнестойкости.
7. Случай, аналогичный примеру 6, но при пожаре воздуховод не разрушается от горячих газов и препятствует проникновению тепла во внутреннее пространство перекрытия. В этом случае в зоне междуэтажного перекрытия не требуется огнезащита плит перекрытия снизу и балок перекрытия.
8. При расположении проходного рабочего этажа с инженерными коммуникациями между основными этажами здания возникает такая же ситуация, как на рис. 3. Для перекрытия проходного этажа не ставится специальных требований по степени огнестойкости, если оно не является несущим элементом сооружения.
9. Конструктивные меры, необходимые для обеспечения огнестойкости перекрытия и ограждения пожарного отсека:
- 1. потолок подвешен под балками;
- 2. внутреннее пространство в перекрытиях в примыкании к лестницам и другим проемам отделяется стенкой;
- 3. стены лифтовых шахт и лестничных клеток, играющие роль противопожарных преград.;
- 4. наружная стена определенной степени огнестойкости, которая имеет такие размеры и конструкцию, чтобы путь перехода огня при соблюдении определенной высоты перемычки s и определенной высоты подоконной стенки b, т. e. f1=s+b+h был не менее нормативного значения;
- 5. увеличение пути перехода огня f устройством защитных экранов. Благодаря этому путь переброски огня ≤f2=s+b+h+w.
