Назначение, виды и конструкции фундаментов

Статья добавлена в Феврале 2016 года
            0



Основная задача любого фундамента - передача нагрузки, создаваемой строением на несущий грунт. Фундамент подбирается в зависимости от веса конструкций, несущей способности грунта, глубины промерзания.

К распространенным типам фундаментов относятся ленточные и столбчатые фундаменты. И те, и другие могут быть выполнены из монолитного или сборного бетона или железобетона, кирпича, бутобетона.

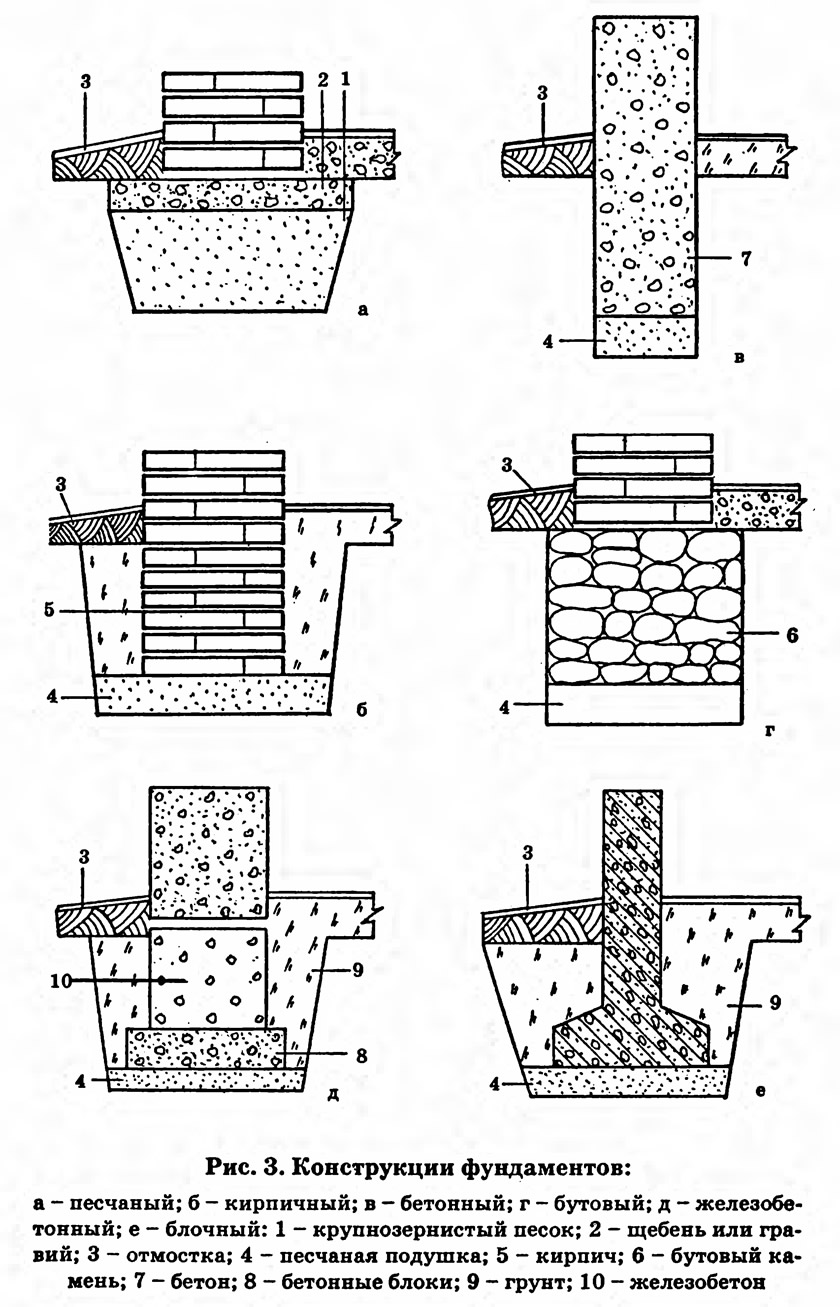

Рис. 3. Конструкции фундаментов
Рис. 3. Конструкции фундаментов >
Ленточные фундаменты возводят под здания с тяжелыми стенами: бетонными, каменными, кирпичными. Их закладывают по всему периметру дома, в связи с чем предполагается большой объем земляных работ и расход строительных материалов.

При строительстве монолитного фундамента используется опалубка, устанавливаемая в вырытый котлован.

Если фундамент железобетонный, то перед заливкой бетоном по всему периметру ставятся сваренные между собой металлоконструкции, это позволяет увеличить прочность конструкции. Бетон заливают ровным слоем по всему периметру фундамента и уплотняют.

Сборные блочные фундаменты - это соединенные между собой бетонные или железобетонные блоки, укладываемые на раствор и стянутые толстой, стальной проволокой. Такой фундамент надежен и быстро возводится, но стоимость фундамента немалая.

Кирпичные фундаменты по долговечности и скорости возведения уступают монолитным. Кладут такой фундамент из рядового полнотелого красного влагостойкого кирпича.

Растворы, применяемые при кладке кирпича, подбирают в зависимости от расчетной нагрузки на фундамент и грунтовых условий.

При строительстве бутовых фундаментов используют бутовые камни, которые плотно стыкуются друг с другом. Характерными особенностями бутового фундамента являются надежность, прочность, долговечность. Этот фундамент требует наибольших затрат, поскольку камни придется точно подбирать и подгонять. Применение бутового камня оправдано на влажных грунтах, так как они не пропускают влагу.


Бутобетонный фундамент возводится из смеси раствора и бутовых камней мелкого и среднего размеров.

При строительстве фундамента обязательно используется опалубка. Технология кладки заключается в чередовании операций по укладыванию слоев бутового камня, их уплотнению, проливанию между ними связующего бетона на мелком заполнителе (щебень, мелкий гравий, песок).

Столбчатые фундаменты возводят под здания с легкими стенами: деревянными, каркасными. При возведении столбчатых фундаментов необходимо соблюдать следующие правила:
  • столбы ставятся под все углы наружных стен строения, под пересечениями внутренних стен с наружными и между собой;
  • в зависимости от нагрузки на фундамент столбы устанавливаются по всему периметру строения с определенным шагом (от 1,2 до 2,5 м);
  • между столбами необходимо выложить цоколь, который должен опираться на перемычку между столбами.

Перемычка необходима с одной стороны для стяжки столбов между собой, с другой стороны - служит основанием для цоколя. Цокольная кладка является изоляцией подпола от прямого воздействия окружающей среды (ветра, снега, сырости). Наличие цокольной кладки влияет на температуру и влажность непосредственно в помещениях дома.

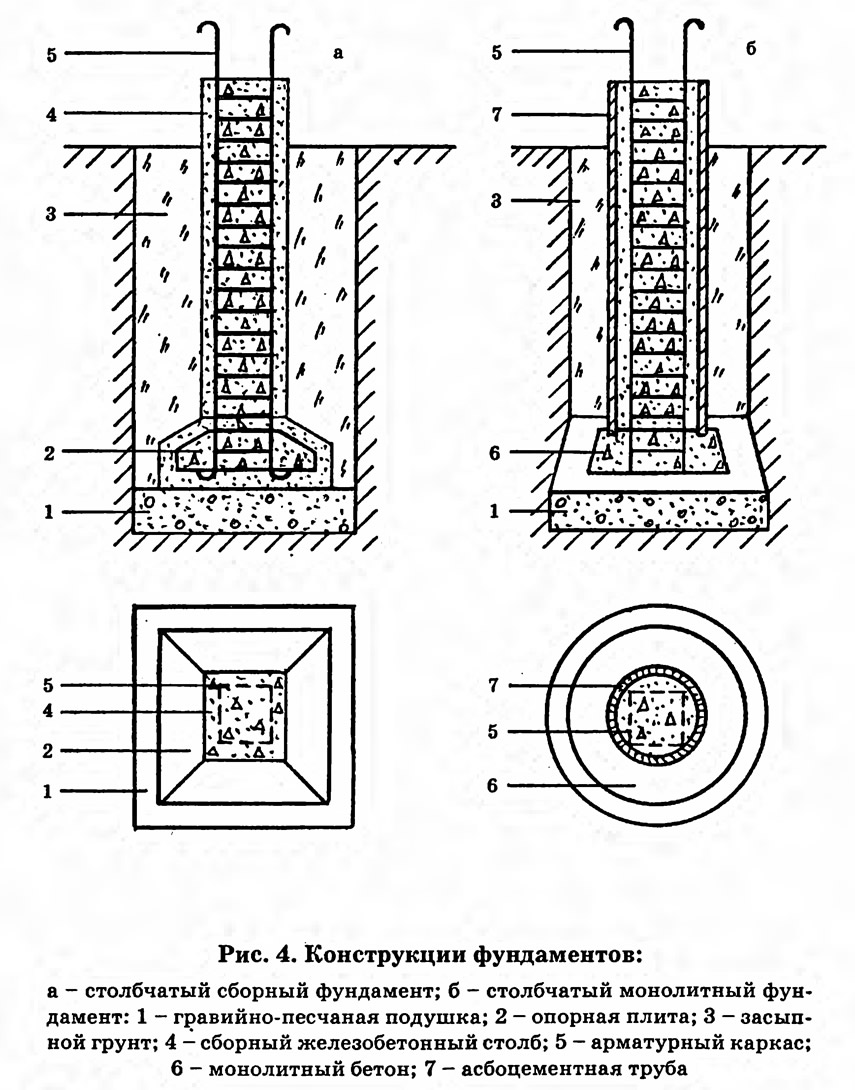

Рис. 4. Конструкции столбчатых фундаментов
Рис. 4. Конструкции столбчатых фундаментов >
Стоимость надежных фундаментов в зависимости от степени их сложности колеблется в пределах 70% от стоимости самого дома. Несмотря на затраты, самым надежным и долговечным из фундаментов является ленточный бетонный монолитный фундамент. Для деревянного дома 5x6 м, глубина заложения фундамента 1,5 м.

Особый тип фундамента - бетонные блоки и плиты, уложенные под всем периметром здания прямо на грунт. Пучение, оттаивание, просадка грунта такому фундаменту практически не грозят. Такой фундамент устраивают для небольших компактных зданий. Глубина закладки фундамента зависит от уровня грунтовых вод и глубины промерзания грунта. Если же грунтовые воды зимой не поднимаются ближе чем на 2 метра к границе промерзания грунта, для мелких и пылеватых песков, а также глинистых грунтов твердой консистенции, глубину закладки фундамента можно выбирать вне зависимости от глубины промерзания. Минимальное заглубление фундамента: для песчаных грунтов - 0,5 м, для глинистых - 0,7 м. Минимальная толщина стен фундамента из бутобетона - 35 см, из бутового камня на растворе - 50 см.


Источник: «Строительство и декор дома», Справочник, В. И. Рыженко, 2006
