Ресторан над автострадой около Монтепульчано (Италия)

Статья добавлена в Ноябре 2015 года
            0

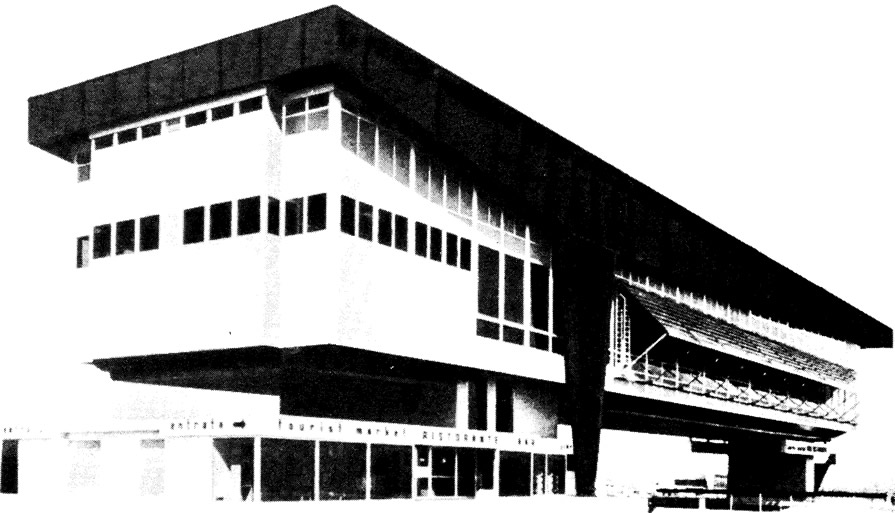

Внешний вид ресторана
Внешний вид ресторана >
Архитектор А. Бианчетти (Милан). Рас чет выполнен фирмой, возводящей стальные конструкции. Время строительства 1966 г. Двухэтажное сооружение над автострадой.

Вход с обеих сторон автострады над ядрами жесткости с двумя лифтами и двумя лестницами. К одному ядру жесткости примыкает плоское одноэтажное сооружение с помещениями для отопительного оборудования и установки для кондиционирования воздуха.

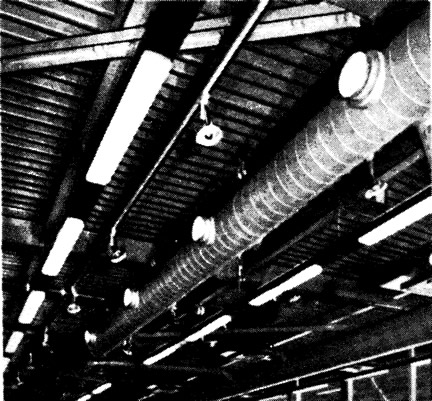

Инженерные коммуникации в перекрытии над торговыми помещениями
Инженерные коммуникации в перекрытии над торговыми помещениями >
Шарнирная опора стойки рамы
Шарнирная опора стойки рамы >

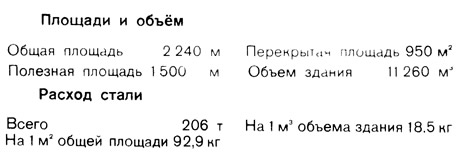

Наружные размеры сооружения в плане 79,5X15 м; высота над уровнем земли 16,15 м, высота над автострадой в свету 5,5 м. Высота первого этажа 4,38 м, высота помещения 3,8 м; высота второго этажа 4,45 м, высота помещения 2,75 м.

Здание в виде моста состоит из двух несимметричных Т-образных рам, которые расположены поперек автострады. Их ригели консольно выступают в одну сторону за стойки рам на 17,5 м; с другой стороны они опираются на железобетонное ядро жесткости и консольно выступают за опору на 14 м. В уровне покрытия ригели рам соединены поперечными балками, размещенными с шагом 4 м, к которым подвешены оба этажа.

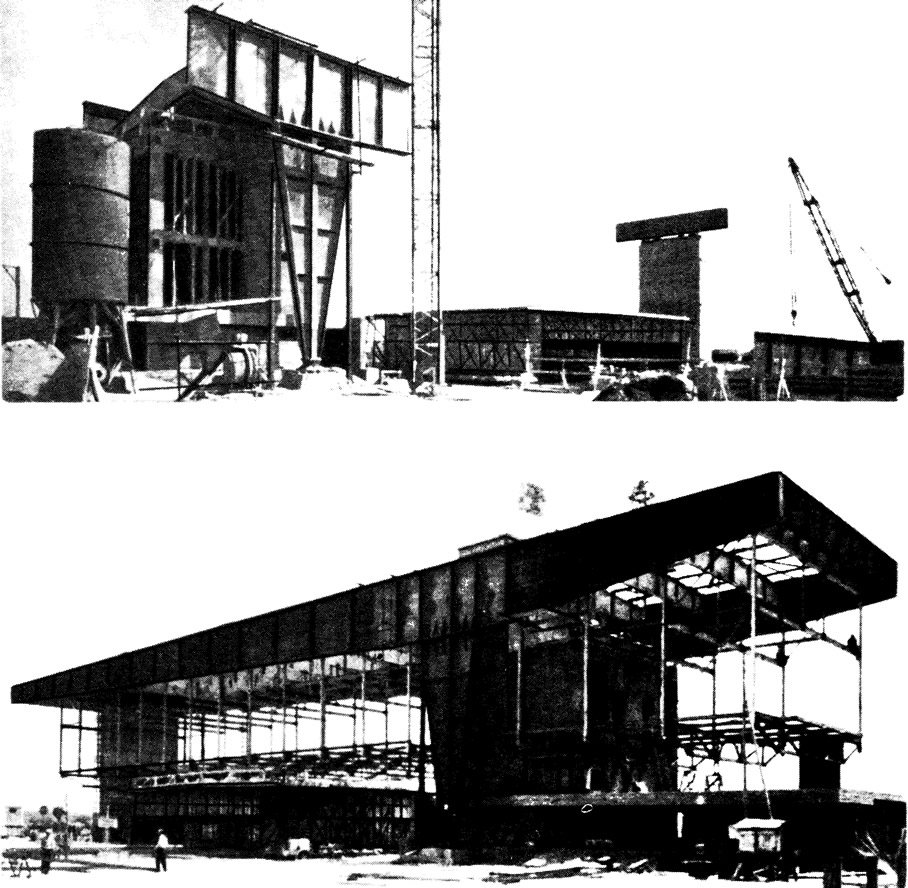

Установка Т-образных рам
Установка Т-образных рам >

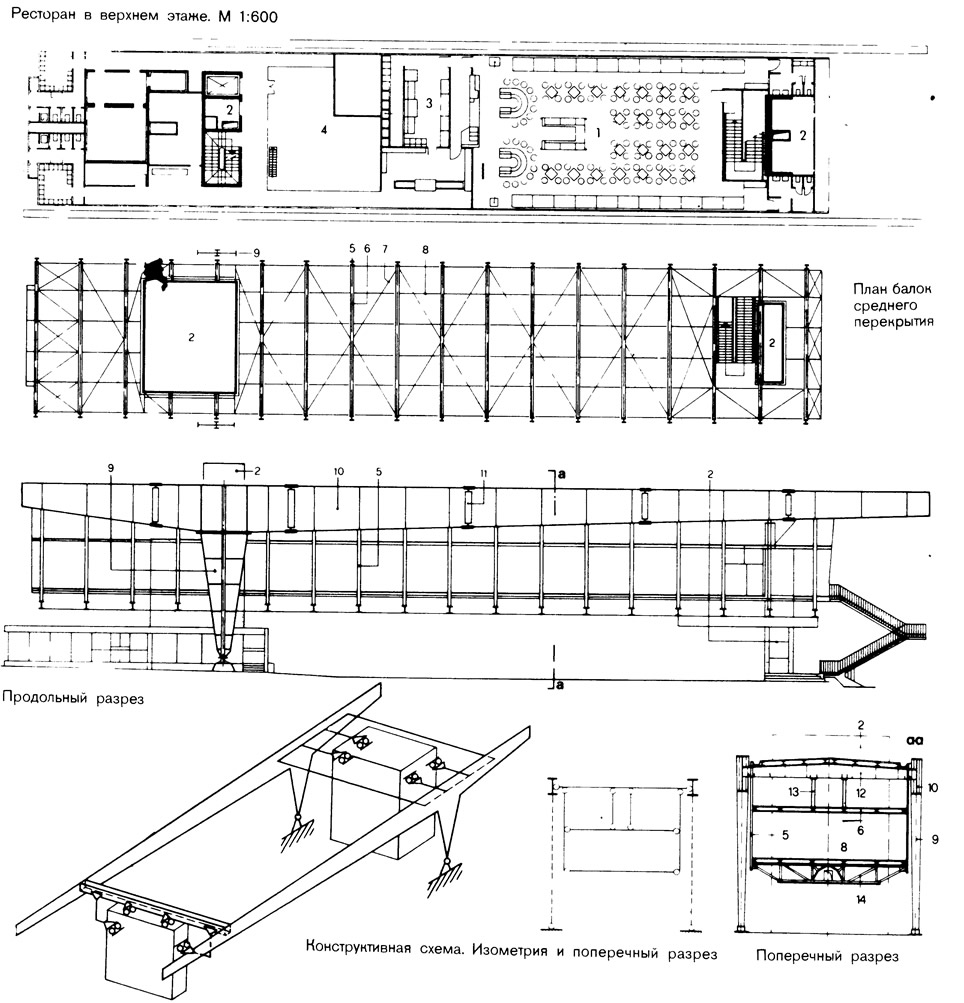

Ресторан в верхнем этаже. М 1:600
Ресторан в верхнем этаже. М 1:600 >
Стойки и ригели рам представляют собой сварные элементы со сплошной стенкой из атмосферостойкой стали. Высота ригеля от 3800 мм в узле рамы до 1700 мм на концах консолей, ширина пояса 900 мм. Жесткость стенок обеспечивается путем приварки вертикальных ребер жесткости в зоне опирания поперечных балок. Стойки рам, усиленные таким же способом, суживаются от узлов рамы к опорным шарнирам, покоящимся на бетонных фундаментах. Поперечные балки изготовлены со сплошной стенкой наибольшей высотой в середине пролета 1410 мм. Поперечные балки над бетонным ядром жесткости, на которые свободно опираются ригели обеих рам, имеют коробчатое сечение.

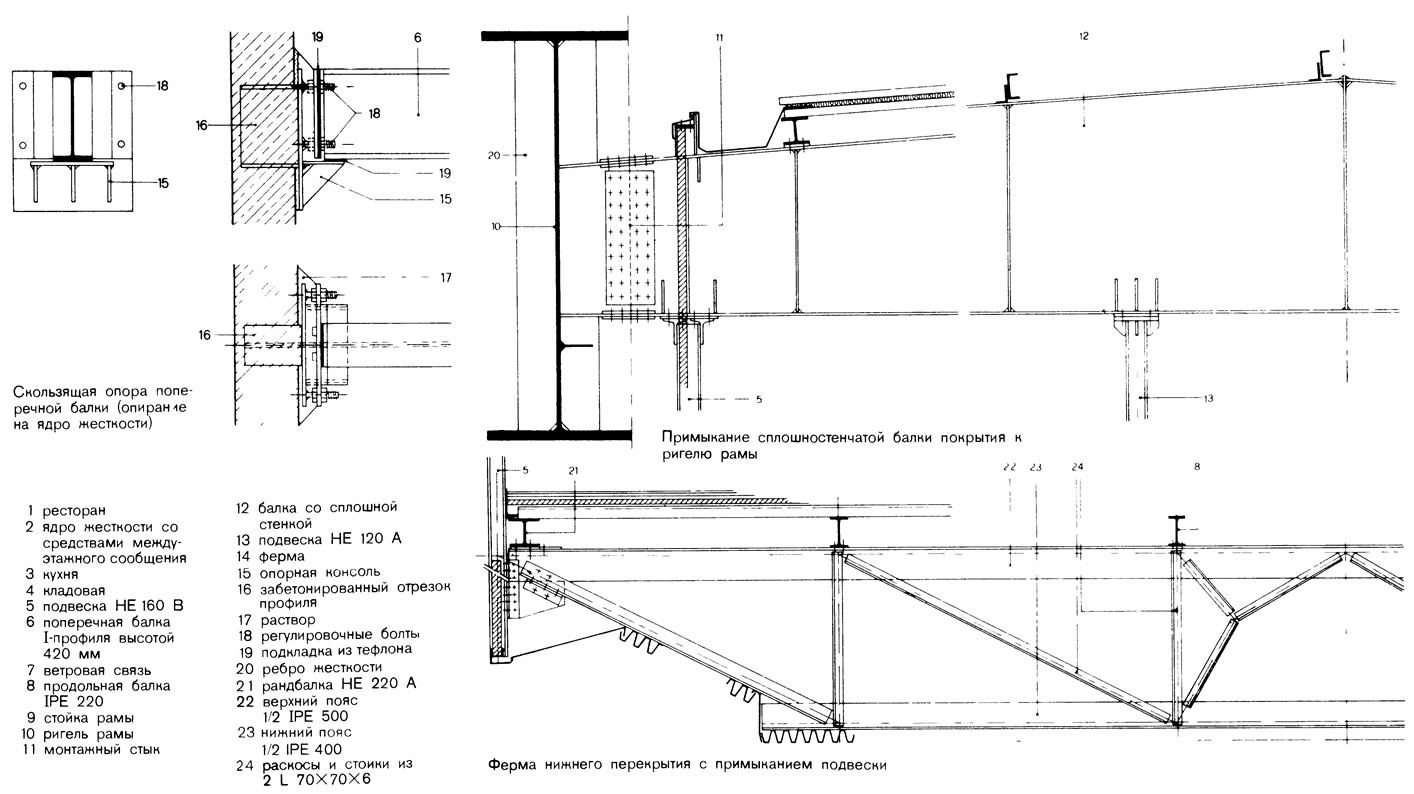

Чертежи элементов ресторана
Чертежи элементов ресторана >
Поперечные балки верхних междуэтажных перекрытий, выполненные из прокатных профилей высотой 400 мм, подвешены к поперечным балкам покрытия с помощью контурных подвесок НЕ 160 В, размещенных в плоскостях наружных стен, и двух внутренних подвесок НЕ 120 А. Поперечные несущие элементы нижнего перекрытия подвешены лишь с помощью контурных подвесок НЕ 160 В. Эти поперечные элементы представляют собой фермы пролетом 13,36 м, высотой 1300 мм. В обоих этажах по поперечным балкам уложены продольные балки IPE 220 с шагом 2,6 м, по ним стальной профилированный настил и слой монолитного бетона. Временная нагрузка на перекрытие 500 кгс/м2. Жесткость перекрытий обеспечивается горизонтальными крестовыми связями. Ветровые нагрузки воспринимаются обоими железобетонными ядрами жесткости.


Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
