Кровли из битумных эмульсионных мастик на твердых эмульгаторах

Битумные эмульсионные мастики — смесь битумной пасты с наполнителями (молотый известняк, зола и т. д.) и эмульгатором (известь, глина). Битумные эмульсионные пасты представляют собой смеси двух взаимно нерастворимых жидкостей: битума и воды, из которых одна (битум) распределена в другой (воде) в виде мельчайших частиц диаметром 5...10 мкм, покрытых слоем твердого эмульгатора (глины, извести).

Битумные эмульсионные мастики применяют для устройства кровель промышленных, жилых, сельскохозяйственных зданий, а также для гидроизоляции (при положительных температурах). Такие кровли состоят из следующих слоев:

• грунтовки — разжиженной битумной эмульсионной пасты, нанесенной перед устройством мастики;
• основных слоев — битумных эмульсионных мастик (число слоев зависит от уклона крыши);
• дополнительного слоя мастики, нанесенной по армирующим прокладкам для усиления мастичного ковра в местах повышенного скопления влаги;
• защитного слоя в виде облицовки, посыпки из крупнозернистого песка или гравия, окраски.

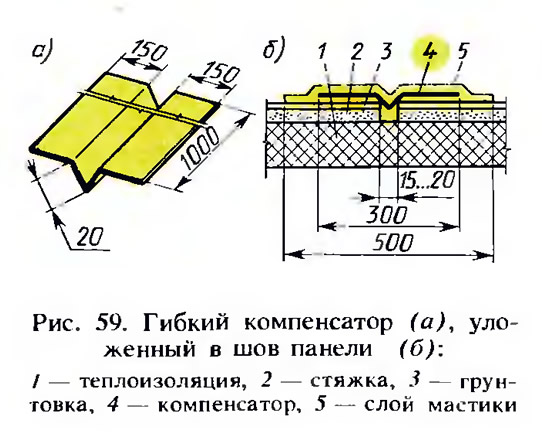

На кровлях из битумных эмульсионных мастик устраивают защитные и армирующие прокладки. Защитные подкладки — это рулонные материалы (например, из полиэтилена), уложенные под основными слоями над температурно-усадочными швами. Подкладки называют гибкими компенсаторами (рис. 59). Армирующие прокладки — это рулонные материалы, уложенные между основными слоями в местах сопряжений (углах, перегибах, температурно-усадочных швах), повышенного скопления влаги (ендовах, карнизах) или по всей поверхности.

Приготовляют битумные эмульсионные пасты и мастики на стационарных узлах. Доставляют эмульсионные пасты и мастики на объекты строительства специальными установками типа УТМ-4: подают на кровлю и наносят на изолируемые поверхности с помощью установок типа УПМ-1 по резиновым рукавам диаметром 38...51 мм.

При использовании эмульсионных паст и мастик необходимо учитывать следующие особенности. Паста и мастика приобретают гидроизоляционные свойства только после полного высыхания. В процессе высыхания не допускается прямой контакт мастичных слоев с водой, так как они могут быть частично или полностью размыты. Толщина мастичных слоев после высыхания уменьшается на 20%.

До укладки теплоизоляции и устройства основания под кровлю должны быть выполнены работы, такие же как и при устройстве других типов кровель: установлены чаши водосточных воронок, патрубки для пропусков труб, стенки деформационных швов, вентиляционные шахты, защитные фонари и другие строительные работы на покрытии.

Устройство мастичного кровельного ковра начинают с обустройства температурно-усадочных швов в выравнивающих стяжках и выполнения усилений в ендовах на коньках, карнизах и в местах примыканий.

Обустройство температурно-усадочных швов в выравнивающих стяжках следует начинать с оклейки продольных швов полосами полиэтиленовой пленки и тканой стеклосетки. Наклейка гибких компенсаторов из полиэтиленовой пленки производится с обязательным образованием прогиба в полость шва на глубину не менее 15 мм. Компенсаторы оклеивают полосами армирующих прокладок из тканой стеклосетки по слою мастики 5. Ее наносят непосредственно на поверхность компенсаторов полосами шириной, превышающей на 100 мм в обе стороны проектную ширину армирующих прокладок. Расход мастики — 1 кг/м². Поверхность армирующих прокладок при этом грунтуют раствором битума в керосине в соотношении 1:2 (мас. ч.) и покрывают дополнительным слоем мастики с расходом 2 кг/м². Вдоль швов армирующие прокладки должны повторять прогиб компенсаторов.

Усиление мастичного кровельного ковра в ендовах следует начинать с оклейки водостоков, ендов, карнизных свесов и примыканий.

Основные слои мастичного кровельного ковра наносят после высыхания мастичных слоев в местах усилений. Наносят мастику сплошным ровным слоем, начиная с участков, наиболее удаленных от мест подъема материалов на покрытие и от пониженных точек к повышенным (на себя).


Каждый последующий слой мастики наносят после высыхания предыдущего. Мастичный слой считается достаточно высохшим, если он не дает отлипа при ходьбе по нему и не размывается водой (не оставляет следов на пальцах при растирании увлажненной поверхности).

Сплошные армирующие прокладки укладывают непосредственно по свеженанесенному основному слою мастики с нахлесткой по продольным и торцовым кромкам на ширину 50 мм.

Защитный слой устраивают после высыхания основных слоев мастичного кровельного ковра. Посыпку наносят по слою мастики.

Окрасочный защитный слой из смеси алюминиевой пудры в керосине наносят распылителями за два раза.

Контрольные вопросы

• 1. Какие типы мастичных кровель применяют для крыш жилых и промышленных зданий?
• 2. Назовите последовательность устройств мастичных кровель.
• 3. В какой последовательности производится оклейка воронок внутренних водоотводов?
• 4. Каков порядок раскладки стеклохолста при устройстве мастичных кровель?
• 5. Какие средства механизации применяют при устройстве мастичных кровель?
• 6. Расскажите о средствах механизации, применяемых при устройстве кровель из эмульсионных материалов.
• 7. Назовите основные технологические требования, которые необходимо соблюдать при нанесении каждого мастичного слоя.
• 8. Какие ограничения существуют при устройстве кровель из эмульсионных материалов?
