Благодаря сравнительно низкой термостойкости термопластмасс, температура сварки у них невысока. Нагрев обычно совмещают с давлением, это дает возможность не доводить материал в месте стыка до полного расплавления, ограничиваясь только переходом его в вязкотекучее состояние.
На практике применяются четыре способа сварки: воздушно-газовый, контактно-термический, токами высокой частоты, нагретым инструментом или присадочным материалом.

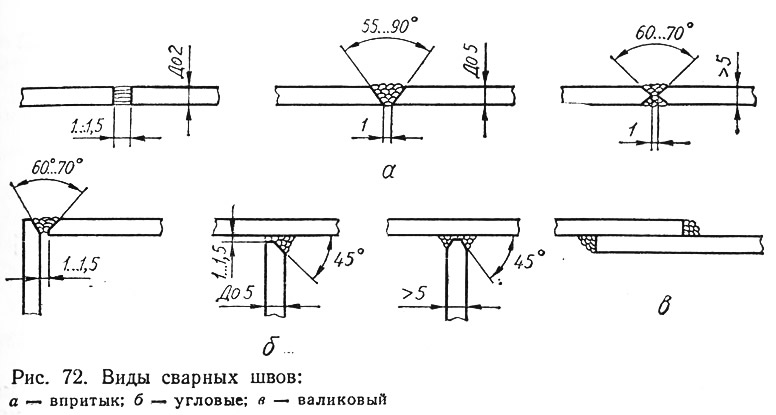

Виды сварных швов показаны на рис. 72.
Прочность сварных швов зависит от типа шва и способа сварки. Прочность стыковых швов на растяжение относительно прочности материала составляет: для жесткого винипласта — 75...90%, для оргстекла — 75...85%; на сжатие соответственно — 86...100% и 86...98%; на срез — 64...76% и 64...73%.
