Склеивание элементов из пластмассы

Статья добавлена в Марте 2015 года
            0

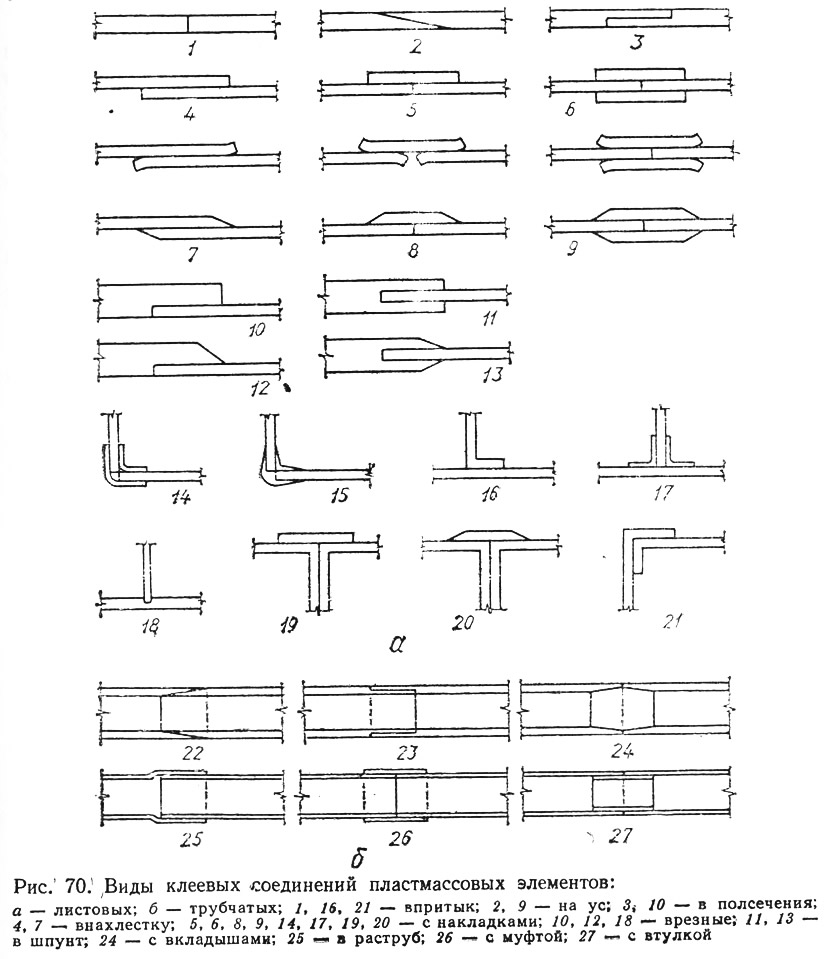

Рис. 70. Виды клеевых соединений пластмассовых элементов
Рис. 70. Виды клеевых соединений пластмассовых элементов >
Для склеивания применяются клеи, основанные на синтетических смолах. Могут применяться также марки клеев, рассмотренные в § 32. Склеивание элементов из высокопрочных стеклопластиков (СВАМ, КАСТ) может производиться эпоксидными клеями на основе смол ЭД-5, ЭД-6. Соединение элементов светопроницаемых конструкций (панелей) из полиэфирного стеклопластика целесообразно выполнять на полиэфирных клеях. Для склеивания разнородных материалов, имеющих сильно отличающиеся коэффициенты расширения и усадки, а также модули упругости, пригодны эластичные высокопрочные каучуковые клеи, например, 88-Н.

Стеклопластики, древесные пластики соединяются между собой и другими материалами разнообразными видами клеевых соединений (рис. 70). Расчет соединений внахлестку, с накладками, врезных, в полсечения, в шпунт, с муфтами (втулками), в раструб на сдвиг производится по формуле

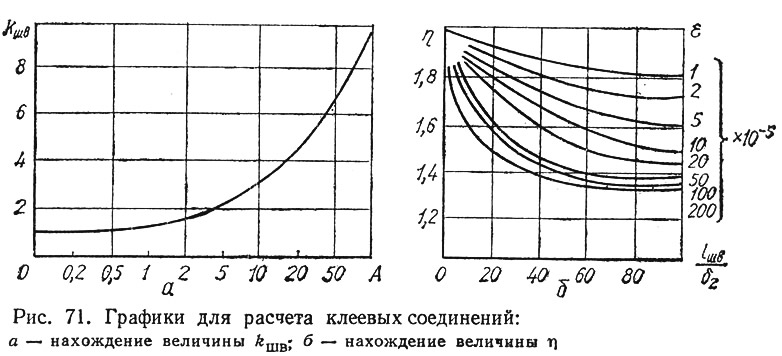

Рис. 71. Графики для расчета клеевых соединений
Рис. 71. Графики для расчета клеевых соединений >
где N — расчетное усилие;
kш — коэффициент распределения сдвигающих напряжений по длине шва, определяемый по графику на рис. 71, а в зависимости от величины A;
Fш — площадь шва;
m — коэффициент условий работы, равный единице;
Rск — расчетное сопротивление сдвигу клеевого шва.

Величина А определяется по формуле



где η — коэффициент, характеризующий влияние изгибающего момента на распределение сдвигающих напряжений по длине клеевого шва (для соединений видов 6, 9, 11, 13, 22, 23, 24, 25, 26, 27 (рис. 70) принимается η = 1; для соединений видов 4, 5, 7, 8, 10, 12 по графику на рис. 71, б в зависимости от lш/δ2 и ε = N/Eпрδ2); lш — длина клеевого шва; в соединениях пластмасс принимается не менее 20δ2; δ1, δ2, δш — соответственно меньшая и большая толщины соединяемых элементов и клеевого шва; Епр = Е/(1—μ2).

Расчет соединений видов 2, 7, 22, 24 производится по формулам:



где Rск и Rр — расчетные сопротивления клеевого шва на сдвиг и растяжение;
α — угол наклона уса.

Расчетные характеристики клеевых соединений различных конструкционных строительных материалов приведены в «Пособии по расчетным характеристикам клеевых соединений для строительных конструкций».
Источник: «Конструкции из дерева и пластмасс», В. А. Иванов, В. З. Клименко, 1983
