Материалы, предназначенные для защиты строительных конструкций, зданий и сооружений от увлажнения и фильтрации воды, называются гидроизоляционными. Они должны обладать водонепроницаемостью и достаточной долговечностью, которая определяется прочностью, деформативными показателями, морозостойкостью. Чем выше водонепроницаемость гидроизоляционных материалов, тем выше их качество.
Гидроизоляционные материалы применяют с древних времен. Установлено, что около 5000 лет назад природные битум и смола, а также асфальты (природная смесь битума с минеральным наполнителем) широко использовались для устройства изоляции в египетских и вавилонских кирпичных храмах, ритуальных бассейнах, банях, водостоках.
Природный битум до настоящего времени служит надежным гидроизоляционным материалом. Однако сейчас уже основным материалом является искусственный битум, который получают в виде побочного продукта при крекинге нефти. На основе производства битума развилась промышленность рулонных, мастичных, лакокрасочных и других видов гидроизоляционых и кровельных материалов.
Свойства битумов регламентируются рядом стандартов: ГОСТ 6617—76, 9548—74, 11955—82, 22245—76, 9812—74.
По функциональому на значению гидроизоляционные материалы подразделяют на грунтовочные, подмазочные, шпатлевочные, изоляционные и покровные.
Грунтовочные материалы наносят на поверхность изолируемого материала с целью заполнения пустот и других микродефектов для повышения сцепления с последующими слоями.
Подмазочные или затирочные материалы выравнивают углубления и ликвидируют микродефекты.
Шпатлевочные окончательно выравнивают поверхность и подготавливают ее для нанесения основного изолирующего слоя.
Изоляционные обеспечивают предохранение основной конструкции от проникновения в нее пароводяной среды.
Покровные наносят на изолирующий слой для защиты от внешней среды и придания наружной поверхности специальных свойств (гидрофобности, глянцевитости и т. п.).
Антифильтрационные материалы предохраняют несущую конструкцию от проникновения в нее воды и водных растворов.
Антикоррозионные наносят на основной материал в виде покрытия для предохранения конструкции от агрессивного действия внешних агентов.
Герметизирующие используют для герметизации составной конструкции путем заделки швов, пустот, трещин.
По способу нанесения и условиям эксплуатации гидроизоляционные материалы бывают окрасочными, обмазочными, уплотняющими, штукатурными, монтажными, оклеенными, пропиточными, инъекционными и засыпными.
К окрасочным материалам относят силикатные и цементные краски, битумные и битумно-полимерные эмульсии, лаки, эмали.
К обмазочным — различные битумные и дегтевые мастики, наносимые на поверхности изделий в виде обмазок.
К уплотняющим — бетоны и растворы на минеральных и органических связующих.
К штукатурным гидроизоляционным материалам принадлежат коллоидный цементный раствор, активированный торкрет, цементно-песчаные растворы (с уплотняющими добавками), растворы на расширяющихся цементах, холодные и горячие битумные мастики, асфальтовые растворы и т. п.
К монтажным — материалы, используемые при монтаже конструкций. К оклеечным — штукатурные и рулонные материалы (фольгоизол, стеклоизол и пр.).
К пропиточным относятся материалы (битумы, дегти, битумные эмульсии и т. п.), которые после нанесения на поверхность конструкции проникают на некоторую ее глубину.
К инъекционным — материалы (жидкие битумы, битумные эмульсии, вязкие дегти и пр.), которые проникают в глубь материала под действием определенного давления.
К засыпным относят материалы, гидрофобизированные защитными водоотталкивающими пленками (битум, кремнийорганические жидкости), на основе золы-уноса, песков и т. п.
По физическому состоянию и внешнему виду гидроизоляционные материалы подразделяют на жидкие, пластично-вязкие, а также на твердые и упруго-вязкие.

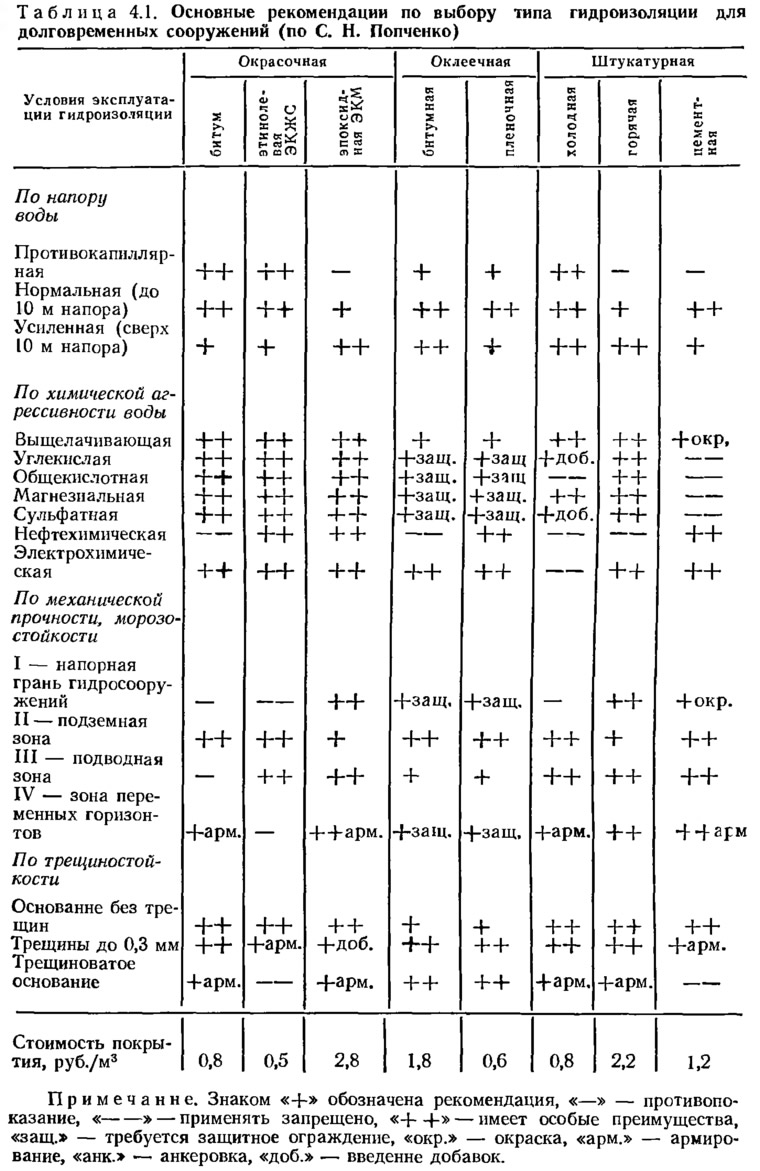

Тип гидроизоляции выбирают в зависимости от условий эксплуатации сооружений (табл. 4.1).

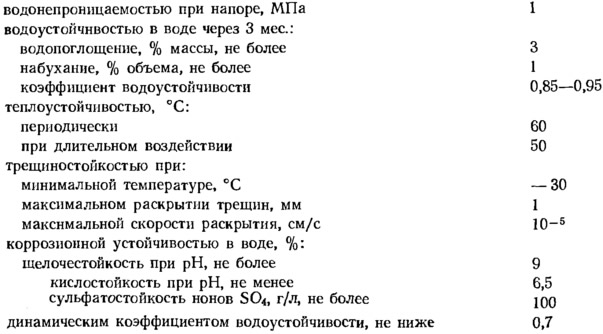

Гидроизоляционные покрытия для сборных сооружений должны характеризоваться следующими показателями:
