Карта сайта · Обратная связь · Поиск
ArhPlan.ru
Город Здания Элементы Технологии Дизайн Мосты Индустрия История Материалы Справка
Главная > Стройматериалы > Бетон и цемент > О гидратационной способности соединений щелочных металлов
 Подразделы
Все статьи раздела Общая информация Бетон и цемент Грунтосиликаты Кирпичи Камень и керамика Древесина Пластмасса и полимеры Сталь и металлы Фибролит Изоляционные материалы
 Социальные сети
 Похожие статьи
Вяжущие на основе шлаков и соединений щелочных металлов
Материалы: Бетон и цемент

Взаимодействие соединений щелочных металлов с силикатами
Материалы: Бетон и цемент

Вяжущие на основе соединения щелочных металлов
Материалы: Бетон и цемент

Указания по расчету соединений элементов деревянных конструкций
Технологии: Соединения

Другие виды соединений элементов деревянных конструкций
Технологии: Соединения

Виды соединений стальных конструкций
Технологии: Соединения

Конструкции наружных стен и их соединений многоэтажных зданий
Элементы: Стены и перегородки

Общая характеристика щелочных силикатов
Материалы: Грунтосиликаты

Материалы для производства щелочных силикатов
Материалы: Грунтосиликаты

Контроль качества изделий из металлов
Технологии: Повышение качества

О гидратационной способности соединений щелочных металлов

Статья добавлена в Ноябре 2018 года
            0



Поскольку существует определенная аналогия в проявлении вяжущих свойств соединениями щелочных и щелочноземельных металлов, уместно осветить вопрос о гидратационной способности последних.

Характерным для щелочноземельных силикатов, алюминатов и алюмосиликатов является то, что низкоосновные минералы практически не гидратируются, степень их гидратации повышается с ростом основности. Алюминаты и силикаты гидратируются легче, чем алюмосиликаты. Все они при затворении водой дают щелочную реакцию, при этом pH среды возрастает по мере увеличения основности соединений. С повышением щелочности минералов возрастает прочность новообразований на их основе. Гидратация щелочноземельных вяжущих ускоряется при введении щелочей в воду затворения. Соли щелочноземельных металлов и слабых кислот в водных растворах дают щелочную реакцию, а соли сильных кислот не создают щелочной среды.

Гндратационные свойства соединений щелочных металлов также зависят от вещественного состава. В связи с этим условно их можно разделить на шесть групп:
  • 1) едкие щелочи ROH;
  • 2) несиликатные соли слабых кислот, например, R2CO3, R2SO3, R2S, RF и т. п.;
  • 3) силикатные соли типа R2O(0,5—4,0)·SiO2;
  • 4) алюминатные соли типа R2O·Al2O3;
  • 5) алюмосиликатные соли состава R2O·Al2O3·(2—6)SiO2;
  • 6) несиликатные соли сильных кислот: RCl, R2SO4 и т. п.

Последние в воде не дают щелочной реакции, в связи с чем они как самостоятельные компоненты шлакощелочных вяжущих не используются.

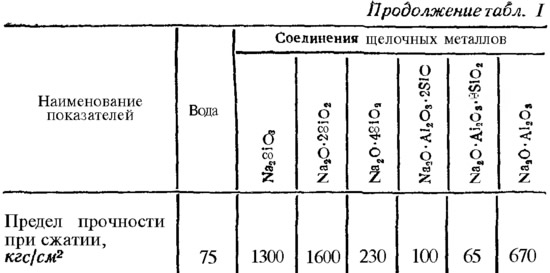

Для установления влияния природы соединений щелочных металлов на свойства вяжущих были проведены опыты, в которых в качестве алюмосиликатной составляющей вяжущего использовался основной гранулированный шлак. Это влияние можно проследить по данным табл. 1, в которой приведены прочностные показатели шлакового теста нормальной густоты, содержащего щелочные компоненты в количествах, обеспечивающих содержание Na2O в вяжущем в пределах 3%.





Из данных табл. 1 следует, что активность вяжущего на основе соединений щелочных металлов первой, второй и четвертой групп, а также высокоосновных соединений третьей группы достаточно высока, а на низкоосновных соединениях третьей группы и высокоосновных соединениях пятой — несколько выше активности шлака, затворенного водой. Низкоосновные соединения пятой группы практически не оказывают влияния на активность вяжущего. Они не повышают, но и не снижают в заметных пределах активности шлака. Степень взаимодействия силикатных солей — растворимых стекол со шлаками — возрастает по мере увеличения их основности. С уменьшением основности щелочных силикатов их реакционная способность уменьшается. Четырехмодульные силикаты в условиях опыта практически уже не реагируют со шлаком. Это свидетельствует о том, что активность щелочных силикатов определяется их растворимостью и степенью диссоциации в водных растворах, т. е. щелочностью возникающей среды. Алюмосиликатные щелочные соединения, которые, как известно, в воде практически не растворяются, при контакте с ней также дают щелочную реакцию, обусловленную слабой диссоциацией этих соединений, сопровождающейся отщеплением едких щелочей. Щелочность среды при этом падает по мере уменьшения основности алюмосиликатов.


Таким образом, соединения первой, второй и четвертой групп могут служить активными компонентами шлакощелочных вяжущих. Эти функции могут выполнять и высокоосновные соединения третьей группы; соединения же пятой группы, особенно низкоосновные, для этой цели мало пригодны, но они могут быть использованы в качестве активных минеральных добавок к этим вяжущим, а высокоосновные — и в виде самостоятельных вяжущих.

Итак, из приведенных выше данных следует, что силикаты, алюминаты и алюмосиликаты щелочных металлов гидратируются водой. Степень и скорость гидратации повышается с ростом их основности. Высокоосновные силикаты поддаются более полному гидролизу в водных растворах, чем низкоосновные. Водные растворы таких силикатов имеют явно выраженную щелочную реакцию, их pH повышается с увеличением основности. Активность вяжущих на основе щелочных силикатов также повышается с возрастанием их основности [6, 21]. Щелочные алюминаты и силикаты гидратируются водой легче, чем щелочные алюмосиликаты. Гидратация этих соединений ускоряется при введении в воду едких щелочей. Соли щелочных металлов и слабых кислот в водных растворах дают щелочную реакцию, а pH растворов солей сильных кислот около 7,0.

Таким образом, свойства соединений щелочноземельных металлов, определяющие их склонность к гидратационному твердению, присущи также и щелочным соединениям.
Источник: «Шлакощелочные цементы и бетоны», В. Д. Глуховский, В. А. Пахомов, 1978

Понравилась ли вам эта публикация?
0


« Предыдущие статьи
Вяжущие на основе соединения щелочных металлов
Материалы: Бетон и цемент

Щелочная среда как основное условие гидратации вяжущих веществ
Материалы: Бетон и цемент

Горные породы, щелочные и щелочноземельные цементы как их аналоги
Материалы: Бетон и цемент

Производство и применение теплоизоляционных бетонов на древесных заполнителях
Материалы: Изоляционные материалы

Применение фибролита в качестве акустического материала
Материалы: Фибролит

Применение фибролита для устройства перегородок
Материалы: Фибролит

Применение фибролита для утепления бесчердачных покрытий
Материалы: Фибролит

Применение фибролита для утепления утоненных стен
Материалы: Фибролит

Следующие статьи »
Зависимость активности шлаковых вяжущих веществ от pH среды
Материалы: Бетон и цемент

Вяжущие на основе шлаков и соединений щелочных металлов
Материалы: Бетон и цемент

Шлакощелочные цементы
Материалы: Бетон и цемент

Цементы на синтетических стеклах
Материалы: Бетон и цемент

Взаимодействие соединений щелочных металлов с силикатами
Материалы: Бетон и цемент

Влияние продуктов взаимодействия щелочей со стекловидными алюмосиликатами на активность шлакощелочных цементов
Материалы: Бетон и цемент

Влияние продуктов взаимодействия щелочей с минералами глин на активность шлакощелочных материалов
Материалы: Бетон и цемент

Фазовые изменения продуктов гидратации шлакощелочных цементов при нагревании
Материалы: Бетон и цемент




Ссылка на эту статью в различных форматах
HTMLTextBB Code


Комментарии к этой статье


Еще нет комментариев


Сколько будет 24 + 46 =






Карта сайта · Обратная связь · Поиск · ARHPLAN.ru © 2014–2023
Градостроительство · Конструкция зданий · Элементы зданий · Технологии строительства · Архитектурный дизайн · Мостостроение · Промышленные предприятия · История архитектуры · Стройматериалы · Справочная информация
