Карта сайта · Обратная связь · Поиск
ArhPlan.ru
Город Здания Элементы Технологии Дизайн Мосты Индустрия История Материалы Справка
Главная > Стройматериалы > Бетон и цемент > Капиллярное всасывание воды и водопоглощение растворов и бетонов
 Подразделы
Все статьи раздела Общая информация Бетон и цемент Грунтосиликаты Кирпичи Камень и керамика Древесина Пластмасса и полимеры Сталь и металлы Фибролит Изоляционные материалы
 Социальные сети
 Похожие статьи
Приложение 1. Методы определения качества воды для изготовления бетонов и растворов
Технологии: Повышение качества

Сцепление бетонов и растворов с арматурой и каменными материалами
Материалы: Бетон и цемент

Влияние гидрофобно-пластифицирующих добавок на водопроницаемость растворов и бетонов
Материалы: Бетон и цемент

Контроль качества заполнителей для бетонов и растворов
Технологии: Повышение качества

Технологические особенности транспортировки и укладки легких бетонов
Технологии: Бетонные работы

Применение теплых бетонов на ангидритовом цементе
Материалы: Бетон и цемент

Влияние гидрофобно-пластифицирующих добавок на коррозионную стойкость бетонов
Материалы: Бетон и цемент

Влияние гидрофобно-пластифицирующих добавок на морозостойкость бетонов
Материалы: Бетон и цемент

Влияние гидрофобно-пластифицирующих добавок на свойства пропариваемых бетонов
Материалы: Бетон и цемент

Влияние гидрофобно-пластифицирующих добавок на прочность бетонов
Материалы: Бетон и цемент

Влияние концентрации раствора метилсиликоната натрия на водопоглощение пенобетона
Материалы: Бетон и цемент

Использование морской воды для приготовления бетона и раствора
Технологии: Бетонные работы

Гидравлические испытания сооружении для воды
Технологии: Ремонтные работы

Влияние гидрофобно-пластифицирующих добавок на усадку и набухание бетонов
Материалы: Бетон и цемент

Капиллярное всасывание воды и водопоглощение растворов и бетонов

Статья добавлена в Августе 2017 года
            0



Результаты наших прежних работ по изучению капиллярного всасывания и водопоглощения и образцах цементного камня привели к следующим выводам [169]. При введении однокомпонентных ГПД капиллярное всасывание воды и водопоглощение обычно уменьшаются на 15—30%, и иногда и больше. При испытании гидрофобизованных образцов с нарушенной структурой капиллярное всасывание воды, а также растворов сульфатов натрия и магния оказалось меньше в 2—3 раза. Взятая для сравнения добавка сульфитно-спиртовой барды не давала таких результатов.

Когда частично гидрофобизованный цементный камень подвергали полному водонасыщению, например под вакуумом, а затем высушивали и снова испытывали на капиллярный подсос, то оказалось, что получаемые данные совпадают с результатами измерений, сделанных перед полным водонасыщением. Иначе говоря, заполнение полузамкнутых пор водой и последующее высушивание не сказывалось ни изменении капиллярных свойств гидрофобизованных материалов.

При сильном разрыхлении структуры бетона, например после многократного замораживания и оттаивания, действие ГПД как замедлителей капиллярного всасывания ослабляется. Это явление объясняется общим установленным нами положением, что гидрофобизующее действие добавок проявляется значительно заметнее в мелкопористых материалах, чем в крупнопористых.

Водопоглощение цементного камня с однокомпонентными ГПД тоже уменьшалось [168]. Было установлено также, что общие закономерности уменьшения капиллярного всасывания и водопоглощения не зависят от того, введены ли добавки ПАВ в цемент при помоле или же в вяжущее тесто с водой затворения.

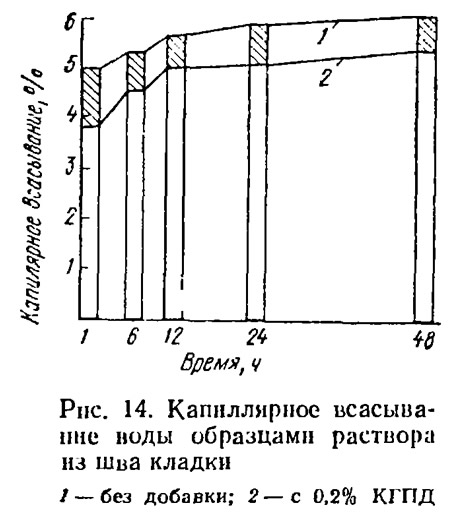

Рис. 14. Капиллярное всасывание воды образцами раствора из шва кладки
Рис. 14. Капиллярное всасывание воды образцами раствора из шва кладки >
Дальнейшие опыты проводили с растворами н бетонами, содержащими комплексную гидрофобно-пластифицирующую добавку. Влияние этой добавки на капиллярное всасывание и водопоглощение строительных растворов определяли на образцах, взятых через 30 сут из швов кирпичной кладки. В таких условиях вода из раствора отсасывается кирпичом, при этом меняется структура раствора. Эти опыты, а также описываемые ниже определения водопоглощения проводили совместно с Э. В. Мадорским. Образцы высушивали до постоянной массы при температуре 100—105°С, взвешивали, а затем устанавливали на торец в ванну с водой, уровень которой поддерживали постоянным в течение всего испытания. Капиллярное всасывание оценивали но изменению массы образцов-близнецов, отнесенному к массе сухих образцов. Растворы с добавкой ПАИ отличались уменьшением на 14—25% капиллярного подсоса воды по сравнению с обычными (рис. 14).

Водопоглощение растворов определяли на образцах, взятых из швов кладки также через 30 сут. Высушенные образцы помещали в ванну с водой, покрывавшей их на 2—3 см. На дно ванны под образцы был насыпан крупнозернистый песок. Испытания показали существенное (на 10—12%) уменьшение водопоглощения растворов с добавкой, находившихся в швах кладки.

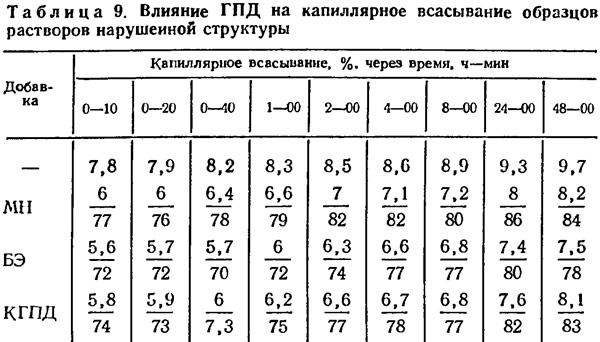

Было исследовано также влияние добавок ПАВ на капиллярное всасывание образцов растворов нарушенной структуры с комплексной гидрофобно пластифицирующей добавкой, мылонафтом и битумной эмульсией. Высушенный материал измельчали и просеивали через сито с сеткой № 008. Пробы, взятые из остатка на сите, загружали в стеклянные трубки диаметром 9 мм на высоту 15 см. Нижний торец трубок закрывали латунной сеткой с ячейкой 1,2 мм и закрепляли сетку на трубке. Особое внимание обращали на степень уплотнения испытуемого материала. Для этого стеклянную трубку с образцами встряхивали 20 раз на встряхивающем столике. Затем конец трубки погружали в воду на 2 см. Через 10, 20, 40, 60 мин, 2, 4, 8, 24, 48 ч трубку с образцами вынимали из воды, выдерживали в течение 3 мин, сетку протирали влажной тканью и затем взвешивали. Результаты опытов показаны в табл. 9. Как видно, капиллярное всасывание образцов раствора нарушенной структуры с комплексной ГПД по сравнению с контрольными ниже на 17—27%.

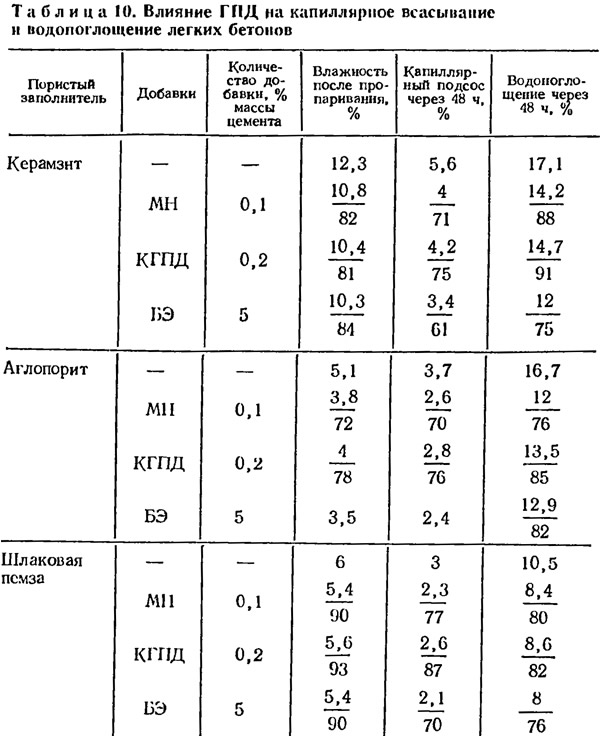

Следующие опыты проводили с бетонами. В табл. 10 показаны результаты испытания легких бетонов, изготовленных на разных пористых заполнителях. Применяли портландцемент марки 400. Из данных табл. 10 прежде всего следует, что при использовании добавок остаточная влажность легких бетонов после пропаривания значительно снижалась. Этот факт, подтвержденный в производственных условиях на заводе железобетонных изделий «Днепростроя», на заводе «Целинстройдеталь» в Красноярске и на других предприятиях, имеет важное практическое значение, так как иногда бывали случаи промерзания стен из легкобетонных элементов из-за их повышенной монтажной влажности. Данные табл. 10 свидетельствуют также о том, что введение комплексной ГПД и других добавок в легкие бетоны способствует уменьшению капиллярного всасывания воды и водопоглощения к среднем на 30%. Это тоже имеет существенное значение для практики, поскольку увлажнение современных тонкостенных конструкций, особенно сильное при косых дождях, влечет за собой резкое ухудшение микроклимата в помещениях.

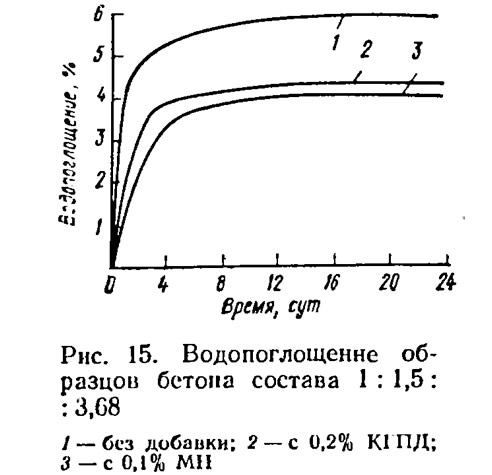

Рис. 15. Водопоглощение образцов бетона состава 1:1,5:3,68
Рис. 15. Водопоглощение образцов бетона состава 1:1,5:3,68 >
Водопоглощение и водонасыщение определяли также под вакуумом на образцах тяжелого бетона различного состава, например Ц:П:Щ = 1:2,2:4,21; 1:1,5:3,08; 1:1,25:3. Бетоны изготовляли из портландцемента марки 400 Белгородского, Михайловского и Кунасайского цементных заводов, из гранитного или известнякового щебня, кварцевого песка средней крупности. Опыты показали, что поверхностно-активные добавки снижают водопоглощение в различные сроки испытании образцов (рис. 15).

При определении водонасыщения из сосуда с водой, в котором находились образцы бетона, выкачивали воздух до остаточного давления 1,3—2 кПа. Такое разрежение выдерживали 3 ч, после чего давление доводили до нормального. Затем образцы оставляли в поде в течение 2 ч при 20° С. Водонасыщение образцов бетона состава Ц:П:Щ = 1:2,2:4,21 и 1:1,25:3 было равно, соответственно, 7,1 и 5,25%, бетона с гидрофобно-пластифицирующими добавками — на 24—32% меньше.
Источник: «Гидрофобно-пластифицирующие добавки для цементов, растворов и бетонов», М. И. Хигерович, В. Е. Байер, 1979

Понравилась ли вам эта публикация?
0


« Предыдущие статьи
Модифицирование структуры цементного камня посредством гидрофобно-пластифицирующих добавок
Материалы: Бетон и цемент

Влияние гидрофобно-пластифицирующих добавок на пластичность и гомогенность бетонных и растворных смесей
Материалы: Бетон и цемент

Гомогенность бетонных и растворных смесей
Материалы: Бетон и цемент

Пластифицирование растворных и бетонных смесей и экономия цемента
Материалы: Бетон и цемент

Предотвращение потери активности цемента при перевозках и хранении
Материалы: Бетон и цемент

Интенсификация помола цемента при использовании гидрофобно-пластифицирующих добавок
Материалы: Бетон и цемент

Гидрофобизация — новое направление в технологии цемента
Материалы: Бетон и цемент

Характеристика гидрофобно-пластифицирующих добавок
Материалы: Бетон и цемент

Следующие статьи »
Влияние гидрофобно-пластифицирующих добавок на водопроницаемость растворов и бетонов
Материалы: Бетон и цемент

Влияние гидрофобно-пластифицирующих добавок на коррозионную стойкость бетонов
Материалы: Бетон и цемент

Влияние гидрофобно-пластифицирующих добавок на морозостойкость бетонов
Материалы: Бетон и цемент

Влияние гидрофобно-пластифицирующих добавок на образование солевых выцветов
Материалы: Бетон и цемент

Влияние гидрофобно-пластифицирующих добавок на свойства пропариваемых бетонов
Материалы: Бетон и цемент

Структурообразование бетона в начальный период твердения
Материалы: Бетон и цемент

Влияние гидрофобно-пластифицирующих добавок на прочность бетонов
Материалы: Бетон и цемент

Влияние гидрофобно-пластифицирующих добавок на усадку и набухание бетонов
Материалы: Бетон и цемент




Ссылка на эту статью в различных форматах
HTMLTextBB Code


Комментарии к этой статье


Еще нет комментариев


Сколько будет 42 + 30 =






Карта сайта · Обратная связь · Поиск · ARHPLAN.ru © 2014–2023
Градостроительство · Конструкция зданий · Элементы зданий · Технологии строительства · Архитектурный дизайн · Мостостроение · Промышленные предприятия · История архитектуры · Стройматериалы · Справочная информация
