Назначение и виды деревянных стен

Статья добавлена в Марте 2016 года
            0



Деревянные дома можно строить высотой не более двух этажей.

Деревянные стены отапливаемых зданий по своей конструкции подразделяют на рубленные из бревен или брусьев, каркасные, щитовые и каркасно-щитовые.

По способу возведения деревянные стены могут быть заводского изготовления и кустарного. К первым относят каркасные, щитовые и каркасно-щитовые, которые рассматриваются ниже, в гл. 25, ко вторым — стены, рубленные из бревен или брусьев.

Бревенчатые рубленые стены


Бревенчатые рубленые стены состоят из бревен, уложенных друг на друга горизонтальными рядами и связанных в углах врубками. Толщина бревен в верхнем отрубе для наружных стен отапливаемых зданий, расположенных в центральной полосе СССР, должна быть 22 см, а в северных и северо-восточных районах — 24—26 см.

Каждый ряд бревен в стене называется венцом. Венцы, уложенные последовательно один на другой от низа до верха стены, образуют сруб. Первый нижний венец называют окладным венцом: его делают на 2—3 см толще остальных венцов.

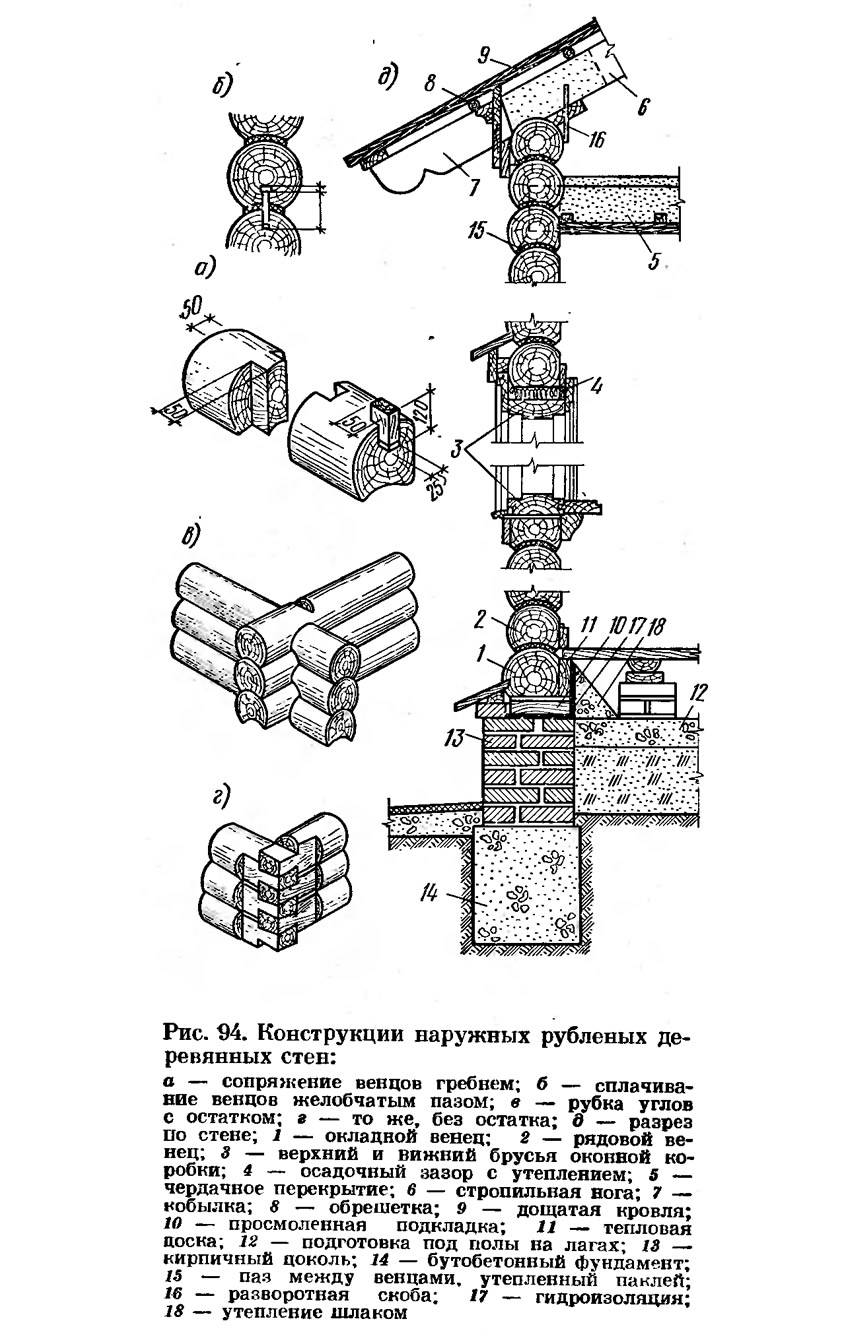

Рис. 94. Конструкции наружных рубленых деревянных стен
Рис. 94. Конструкции наружных рубленых деревянных стен >
Венцы укладывают комлнмн попеременно в разные стороны и соединяют по длине посредством вертикального гребня (рис. 94, а), причем стыки венцов по высоте стены располагают вразбежку. Сплачивают венцы при помощи желобчатых пазов и вставных шипов-размером 25X50X120 мм (рис. 94, б).

Венцы укладывают пазом книзу, чем устраняется возможность затекания в него воды. В пазах между венцами укладывают паклю или мох с целью уплотнения шва и утепления. Ширину паза в зависимости от климатических условий принимают от 12 до 15 см.

Шины ставят через 1,5—2,0 м в шахматном порядке по высоте сруба. В простенках шины ставят в каждом венце один над другим в количестве не менее двух и располагают от краев простенка на 15—20 см.


Вследствие усушки древесины и уплотнения пакли в швах сруб в течение 1—2 лет после его возведения дает осадку, которая составляет примерно 1/20 его высоты. В связи с осадкой сруба гнезда для шипов должны превышать высоту шипов на 10—20 мм, а над проемами оставляют зазоры, которые заполняют паклей и закрывают наличниками.

Для уменьшения продуваемости швы между бревнами конопатят паклей первый раз непосредственно после устройства стен и второй раз через 1—2 года после окончания осадки. В углах здания венцы сопрягают врубкой с остатком — в чашу (рис. 94, в) или без остатка — в лапу (рис. 94, г).

При способе сопряжения венцов в углах в лапу, т. е. без остатка, меньше расходуется древесины, поэтому он является более целесообразным. На рис. 94, д показан разрез рубленой бревенчатой стены от карниза до фундамента.

Бревенчатые рубленые стены отличаются прочностью и хорошими теплозащитными качествами, а при благоприятных условиях эксплуатации — и долговечностью. Однако обработка бревен и возведение стен трудоемки; кроме того, на бревенчатые стены расходуется много древесины. Поэтому такие стены не рекомендуются для массового строительства, их можно применять лишь в местностях, богатых лесом, для 1—2 этажных зданий при индивидуальном строительстве.

Брусчатые стены


Брусчатые стены возводят из горизонтально уложенных деревянных брусьев. Применение брусьев дает возможность исключить ручную обработку бревен и рубку сопряжений углов и примыканий стен и перейти к механизированной заготовке элементов стены. Массовое заводское производство дает возможность использовать отходы (например горбыли и опилки).

Брусья для стен заготавливают на заводе со всеми врубками для сопряжений и гнездамв для шипов. Таким образом, по сравнению с бревенчатыми домами трудоемкость возведения брусчатых домов значительно меньшая, расход древесины на эти дома снижается.

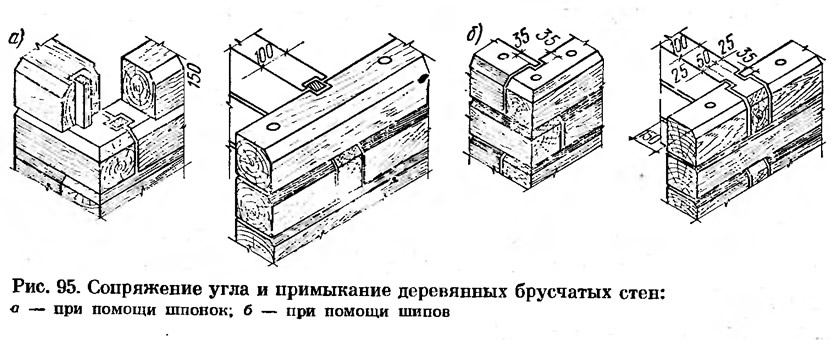

Рис. 95. Сопряжение угла и примыкание деревянных брусчатых стен
Рис. 95. Сопряжение угла и примыкание деревянных брусчатых стен >
Сечение брусьев для наружных стен принимают 150X150 и 180X180 мм в зависимости от климатических условий, а для внутренних стен — 100X150 и 100X180 мм. Брусья укладывают друг на друга с прокладкой между ними смоленой пакли и проконопачиванием швов. Для лучшего отвода воды от горизонтального шва между брусьями с верхнего ребра лицевой части бруса снимают фаску 20X20 мм.

Ряды брусьев соединяют между собой цилиндрическими нагелями диаметром 30 и длиной 60 мм, располагая их на расстоянии 1,5—2 м один от другого. Венцы сопрягаемых брусчатых стен находятся на одном уровне и соединяют их в углах, примыканиях и пересечениях различными способами. На рис. 95, а показано сопряжение угла и примыкание стен при помощи шпонок размером 35X50X150мм, а на рис. 95, 6 — при помощи шипов размерами 35X35 или 35X25 мм.
Источник: «Архитектура гражданских и промышленных зданий», М.: Высш. школа, 1975
