Боковая облицовка лестничного марша

Статья добавлена в Ноябре 2015 года
            0




Рисунок 1.
Рисунок 1. >
1. Если в лестницах по стальным балкам балки защищены огнейстойкой облицовкой, то при отсутствии подвесного потолка выбирается конструкция маршей, имеющая снизу ровную поверхность. В случае 1.1 плита перекрытия требует декоративной обработки. В случаях 1.2 и 1.3 облицовка балок и плиты или ступеней совмещается.

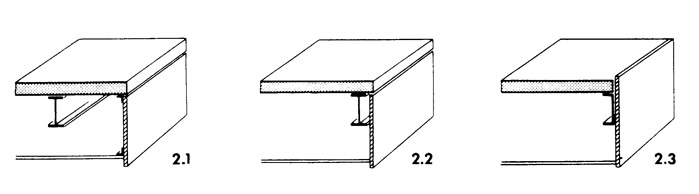

Рисунок 2.
Рисунок 2. >
2. Если лестница прорезает перекрытие по стальным балкам, которое закрыто подвесным потолком, то пространство внутри перекрытия должно быть скрыто и защищено от огня. Если подвесной потолок проходит под лестничным маршем и промежуточными лестничными площадками, то он также должен быть облицован. Для огнестойкой облицовки применяют плиты из этернита или асбестоцемента или аналогичные изделия.

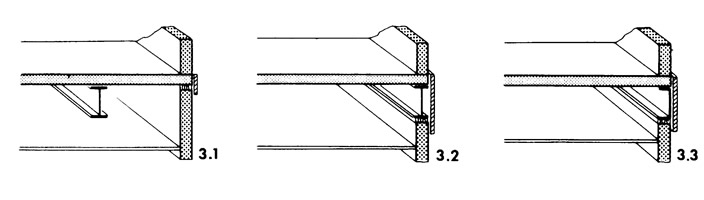

Рисунок 3.
Рисунок 3. >
3. Лестничная клетка изолирована ненесущими огнестойкими стенами, стоящими на междуэтажных перекрытиях и примыкающими снизу к перекрытию или к балкам. В этом случае балки закрыты тонкими огнезащитными плитами.

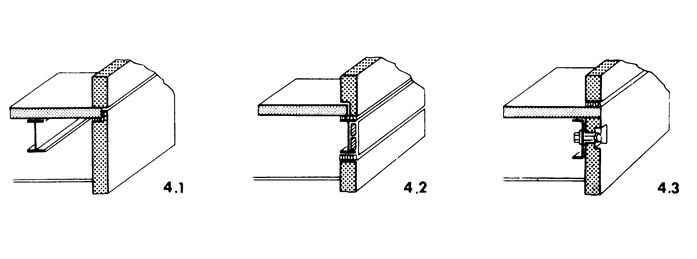

4. Решение такое же, как 3, но заделка внутреннего пространства перекрытия заподлицо со стеной лестничной клетки:
Рисунок 4.
Рисунок 4. >

  • 4.1 Стена стоит на перекрытии и закрывает его в зоне стыка.
  • 4.2 Стена стоит на балке, которая защищена кирпичной обкладкой.
  • 4.3 Плита подвешена к швеллерной балке.

Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
