Расчетные схемы лестниц

Статья добавлена в Ноябре 2015 года
            0



Статическая схема ступени

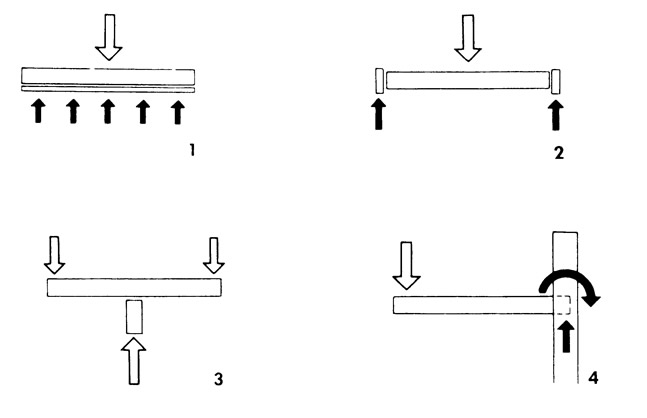

Рисунки 1-4. Статическая схема ступени
Рисунки 1-4. Статическая схема ступени >
1. Ступень лежит по всей длине на плите лестничного марша, и в ней не возникают напряжения изгиба.

2. Ступень с двух сторон опирается на балки или на косоуры, и в ней возникают изгибающее напряжения как в балке на двух опорах.

3. Ступень подперта в середине, и в ней возникают изгибающие напряжения как в консольной балке с вылетом в половину длины ступени.

4. Ступень защемлена одним концом в стене или в косоуре и работает как консоль.

Передача нагрузок лестничными маршами и площадками

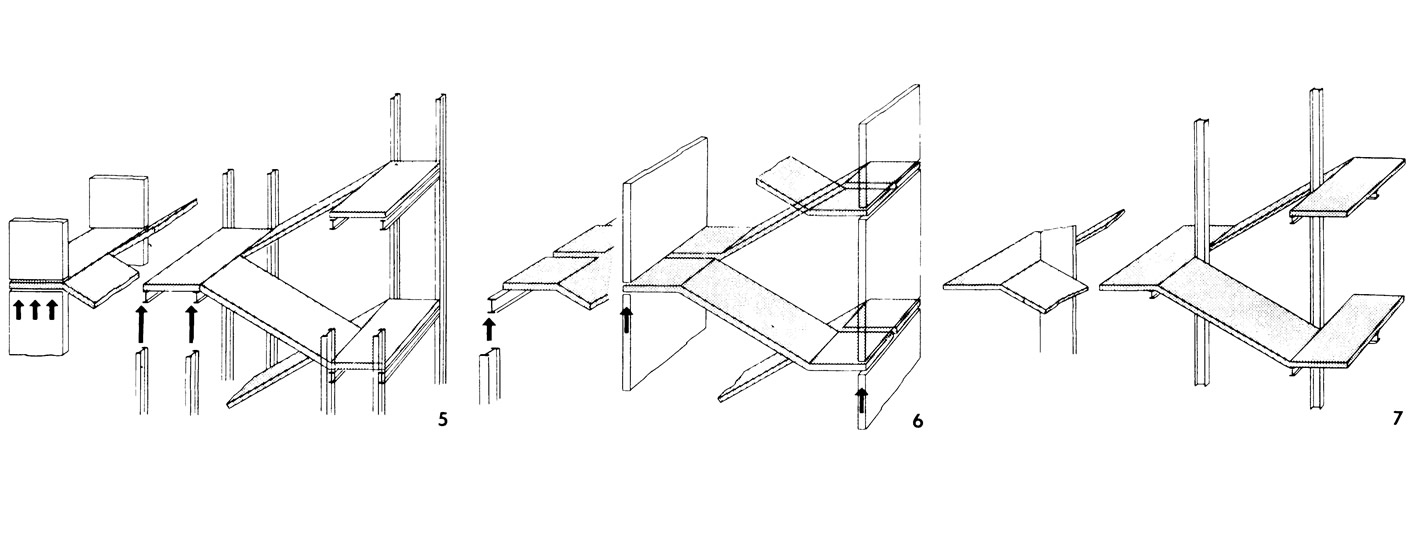

Рисунки 5-7. Передача нагрузок
Рисунки 5-7. Передача нагрузок >
5. Лестничный марш опирается на края лестничных площадок. Лестничные площадки опираются в поперечном направлении на колонны или стены.

6. Лестничные марши, изготовленные вместе с верхней и нижней частями площадок, образуют ломаные балки и опираются непосредственно на балки или стены.

7. Колонны или стена в пролете между маршами несут на консольных балках лестничные площадки и марши. Ступени могут консольно выступать из лежащих внутри косоуров или из стены.
Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
