Стальные междуэтажные перекрытия

Статья добавлена в Ноябре 2015 года
            0




Стальные конструкции перекрытий состоят из профилированных листов толщиной от 0,8 до 1,75 мм с последующей на-бетонкой. Листы в большинстве случаев имеют поперечное сечение трапецеидальной формы. Иногда листы имеют дополнительные желобки для жесткости. Ширина листов от 0,3 до 0,9 м. Конструкции перекрытий могут выполняться также из коробчатых элементов.

Стальные листы применяются непокрытыми или оцинкованными (25—30 мкм). Непокрытые листы имеют на нижней стороне антикоррозионную защиту.

Формы профилей

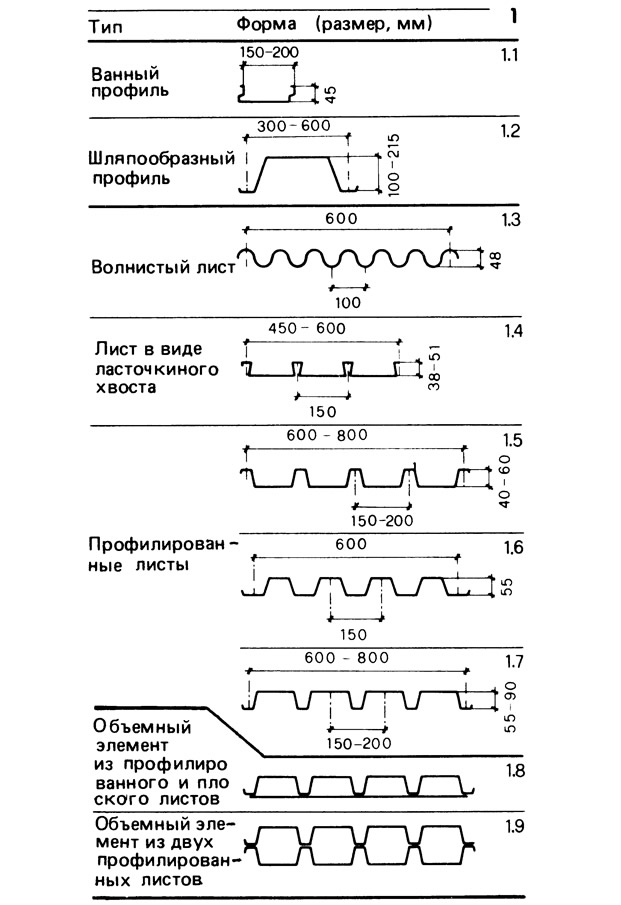

Рисунок 1. Формы профилей
Рисунок 1. Формы профилей >
1. Обзор употребляемых форм профилей:
  • 1.1 и 1.2. Отдельные профили.
  • 1.3—1.7. Профилированные настилы.
  • 1.8 и 1.9. Составные стальные элементы.

Преимущества перекрытий из стальных листов


  • Незначительный вес.
  • Быстрый монтаж.
  • Не требуется опалубка для бетона.
  • По перекрытиям можно ходить сразу после монтажа.
  • Сплошные листы обеспечивают защиту работающих в нижних этажах.

Недостатки перекрытий из стальных листов


Стальные листы являются, по существу, остающейся в конструкции опалубкой, а потому, если они выполняют функцию арматуры, то необходима особая огнезащитная облицовка снизу.

Укладка перекрытий из стальных листов


Стальные листы могут в готовом виде раскраиваться и удобно пакетируются. Установка их может следовать сразу за монтажом стальных балок. Разрезка выполняется в большинстве случаев ножницами для резки листового металла, которые подгоняют к данному профилю. Косой разрез выполняется ручными инструментами.

Соединения

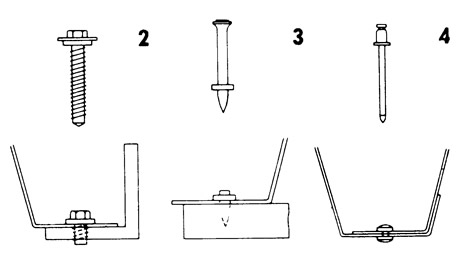

Рисунки 2-4. Соединения
Рисунки 2-4. Соединения >
Соединение листов с балками может производиться с помощью:
  • контактной сварки;
  • самонарезающих болтов (рис. 2);
  • пристреливаемых шпонок (рис. 3).

Соединение листов друг с другом производится с помощью:
  • заклепочного шва, который выполняется механизированно без поддержки заклепок с обратной стороны (рис. 4);
  • штамповки и закатки краев друг с другом по указанию изготовителей.

Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
