Цокольные, мансардные, междуэтажные и чердачные перекрытия

Статья добавлена в Феврале 2016 года
            0



Перекрытия бывают цокольные, мансардные, междуэтажные, чердачные. В основе всех перекрытий лежит дощатый настил по деревянным балкам.

Цокольное перекрытие

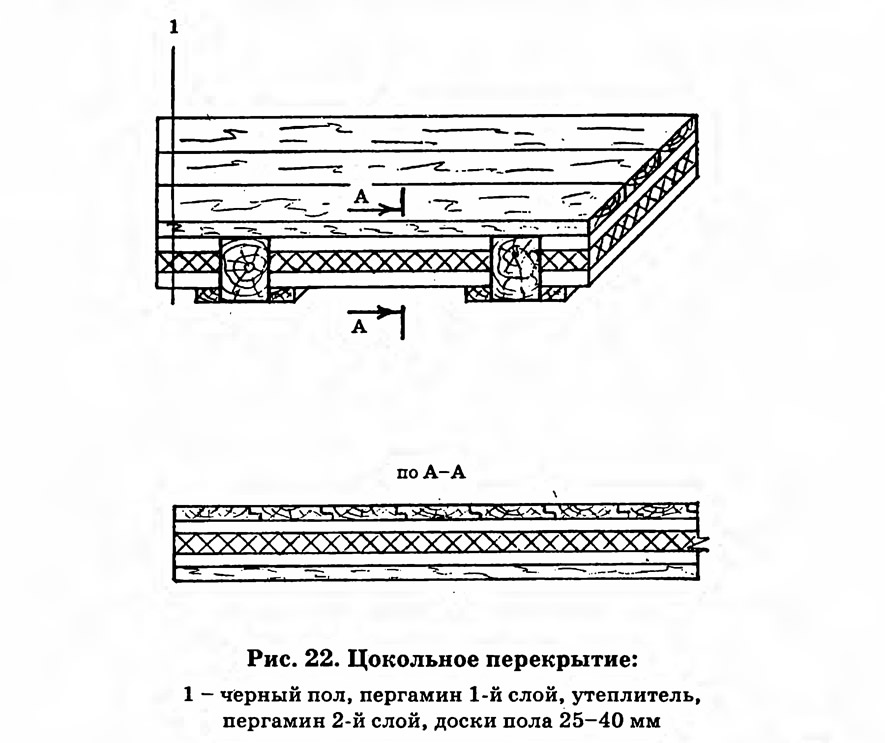

Рис. 22. Цокольное перекрытие
Рис. 22. Цокольное перекрытие >
Цокольное перекрытие делают над холодным подполом. Несущие элементы - хорошо просушенные балки лиственных или хвойных пород древесины, без трещин, гнили. Высота и толщина зависят от длины пролета, расстояния между балками и нагрузки на перекрытия. В кирпичных стенах балки устанавливают в ниши глубиной 18-20 см, шириной 15 см. Торцы балок опиливаются под углом 60' так, чтобы они не доходили до задней стенки ниши на 2-3 см. Концы их промазывают горячим битумом и оборачивают двумя слоями рубероида. На опорную площадку укладывают обработанную битумом небольшую доску. Свободное пространство в нише заполняют стекловатой и затирают цементно-известковым раствором. В нижней части балок к боковым ребрам прибивают черепные бруски 5x5 см и настилают черный пол, утепляют его, закрывают пергамином или только и настилают чистый пол из струганых досок толщиной 25-40 мм.

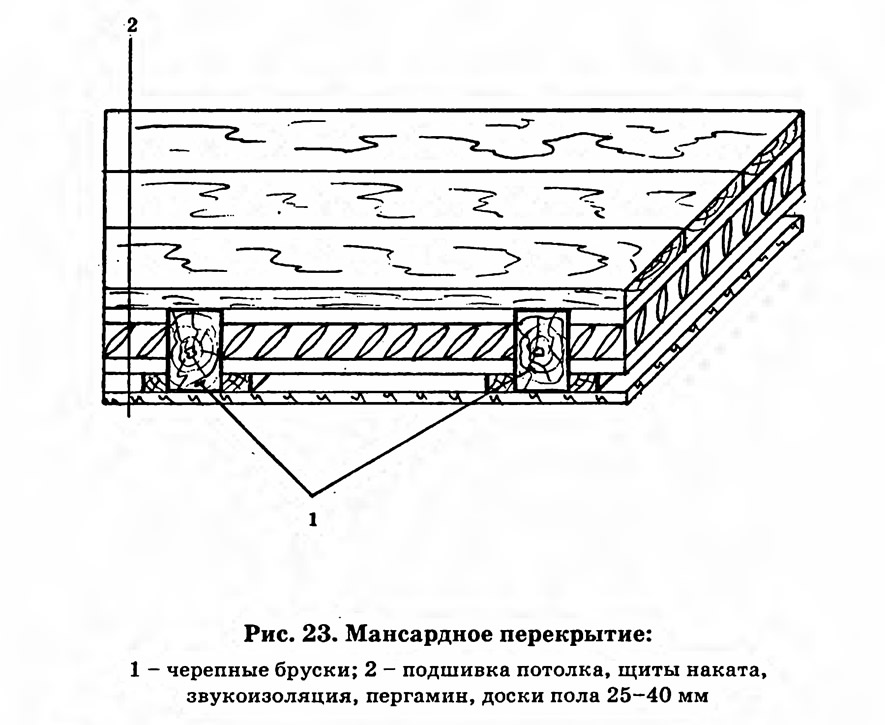

Рис. 23. Мансардное перекрытие
Рис. 23. Мансардное перекрытие >


Мансардные перекрытия


Мансардные перекрытия имеют такую же конструкцию. Только для пола используются струганые доски с четвертями, поскольку этот настил будет потолком комнаты под мансардой.

Если мансардное перекрытие проходит между отапливаемыми помещениями, можно не использовать утеплитель.

Рис. 24. Чердачное перекрытие
Рис. 24. Чердачное перекрытие >
Для звукоизоляции делают засыпку опилками с известью или сухим песком, предварительно на доски настила укладывают пергамин или картон.

Чердачное перекрытие


Чердачное перекрытие укладывается в несколько ином порядке. На доски сначала стелят пергамин, потом утеплитель, сверху накрывают горбылем (для удобства ходить по чердаку во время ремонта). Толщина балок для чердачного перекрытия должна быть не менее 1/24 длины (например, балка имеет длину 600 см, значит толщина должна быть 600:24=25 см).
Источник: «Строительство и декор дома», Справочник, В. И. Рыженко, 2006
