Круглые сооружения со стальным каркасом

Статья добавлена в Ноябре 2015 года
            0



Рисунок 1.
Рисунок 1. >
1. Здания с круглым планом при небольшом расстоянии между ядром жесткости и наружной стеной имеют радиальные балки перекрытия, которые одним концом примыкают к наружным колоннам, а внутри опираются на железобетонное ядро жесткости. Это самое экономичное решение.

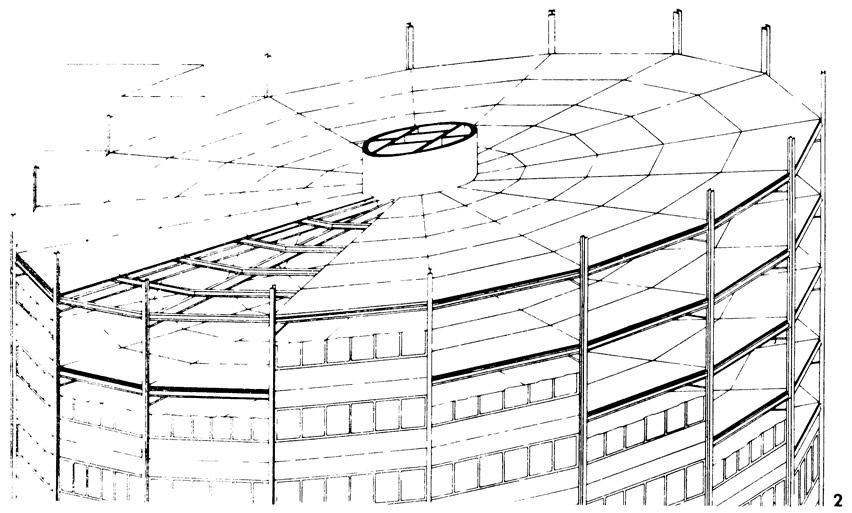

Рисунок 2.
Рисунок 2. >
2. При больших диаметрах зданий с круглым планом необходимы дополнительные кольцевые балки, которые опираются на радиальные балки, используемые в качестве прогонов.

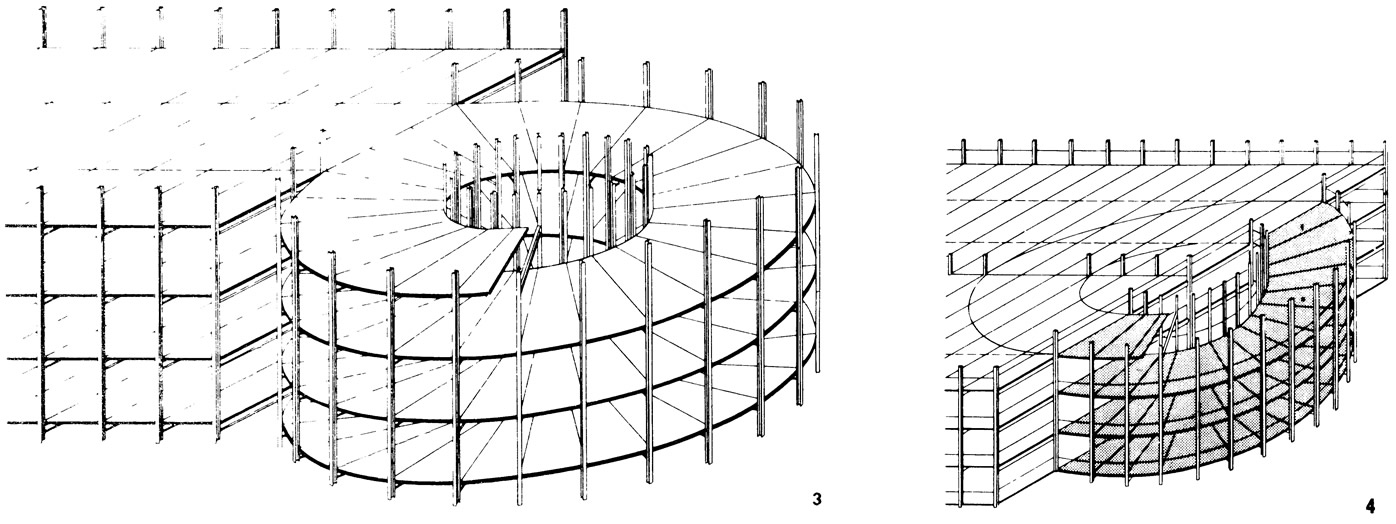

Рисунок 3 и 4.
Рисунок 3 и 4. >
3 и 4. Особой формой круглого сооружения являются въездные винтовые пандусы для гаражей с половинным (рис. 3) или полным (рис. 4) поворотом на этаж. Все радиальные балки перекрытия пандуса опираются непосредственно на колонны снаружи и внутри пандуса. Поля перекрытия составляют части одной винтовой поверхности и могут быть выполнены из стандартных железобетонных плит, так как все элементы перекрытия могут быть одинаковыми, а потому для них необходима только одна форма.
Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
