Элементы подвесных потолков

Статья добавлена в Ноябре 2015 года
            0




Материалы для лицевой поверхности потолка


  • Известковая штукатурка.
  • Цементная штукатурка.
  • Гипсовая штукатурка.
  • Ангидритовая штукатурка.
  • Вермикулитоцементная или перлитоцементная штукатурка.
  • Асбестоцементная штукатурка.

Материалы для несъемных потолков из сборных плит


  • Древесноволокнистые легкие плиты с незначительной степенью огнестойкости.
  • Гипсовые плиты.
  • Гипсокартонные плиты.
  • Специальные асбестоцементные плиты.
  • Минераловатные плиты.
  • Комбинация разных материалов с покрытием сверху минераловатными матами.

Материалы для потолков из съемных плит


  • Пропитанные антипиренами древесностружечные плиты для ограниченной степени огнестойкости.
  • Сборные гипсовые плиты.
  • Минераловолокнистые плиты.
  • Гипсокартонные плиты.
  • Гипсоперлитовые плиты.
  • Вермикулитовые плиты.
  • Специальные асбестоцементные плиты, применяемые либо самостоятельно, либо в комбинации друг с другом, либо с прокладкой минераловатных матов.

Несущие профили для потолков

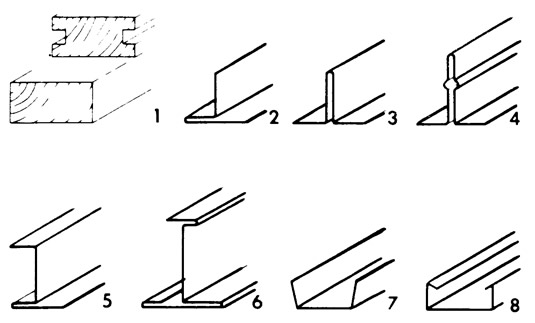

Рисунки 1-8. Несущие профили для потолков
Рисунки 1-8. Несущие профили для потолков >
Применяются профили из деревянных реек или из тонких стальных листов. Деревянные рейки (рис. 1) применимы только для конструкций ограниченной степени огнестойкости — не более 30 мин. Они легко обрабатываются и особенно удобны в сочетании с штукатурными потолками и потолками из сборных плит. Применяются также Т-образные профили (рис. 2—4), на полки которых укладываются сборные плиты потолка. Системы 5 и 6 также применяются с плитами, укладываемыми на нижние полки профилей, которые частично закрывают или облицовывают пленкой. Находят применение также рейки швеллерообразной формы (рис. 7 и 8).

Подвески для потолков

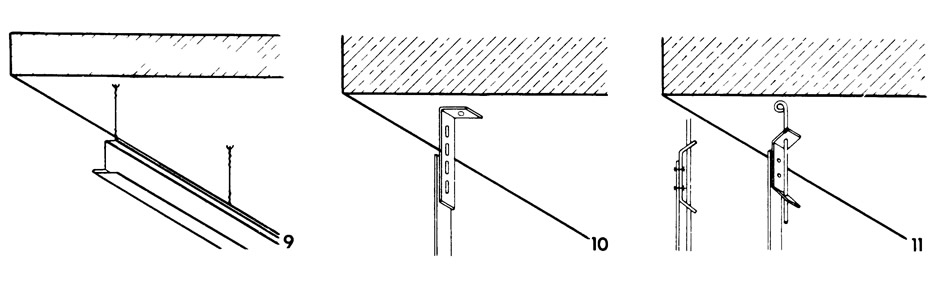

Подвески для потолков
Подвески для потолков >
9. Проволочная подвеска для простых случаев.
10 Полосовая сталь с отверстиями для установки потолка на нужном уровне с помощью болтов.
11. Круглая или полосовая сталь, пропущенная через зажимные пружинящие листы, которые обеспечивают изменение длины подвески.

Крепление к массивным перекрытиям

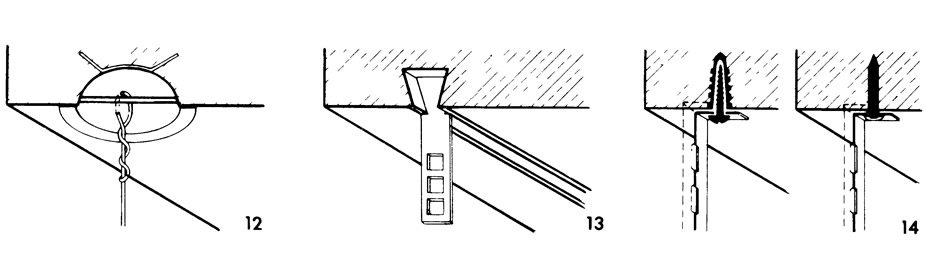

Крепление к массивным перекрытиям
Крепление к массивным перекрытиям >
12. Забетонированное гнездо из синтетических материалов.
13. Забетонированная анкерная планка с пазом.
14. Крепление с помощью винтов, вставленных в просверленные отверстия, или пристреливаемых штырей.

Крепление к стальному перекрытию

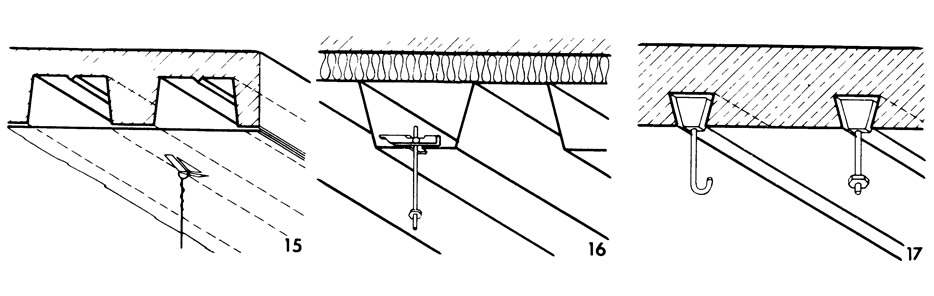

Крепление к стальному перекрытию
Крепление к стальному перекрытию >
15. Перекрытие Робертсона с применением плоских листов, имеющих штампованные петельки для подвески осветительных приборов.
16. Крепление осветительных приборов к профилированному настилу с помощью анкеров. При обетонированных листах приборы крепятся, как на рис. 14.
17. Перекрытие типа Холориб с вмонтированными анкерными шинами.

Крепление к поясам балок


Крепление к поясам балок
Крепление к поясам балок >
18. Поясная скоба.
19. Скоба из двух частей, соединенных продольным отверстием, необходимым для регулирования по ширине полки.
20. Поясная скоба из двух частей с Т-образными прорезями для вдвигания балок.
21. Листовая скоба, которую можно насаживать в любом месте.
22. Поясная скоба из двух частей и продольная каретка для передвижки места крепления.
23. Болт с Г-образной головкой и зажимными деталями.
Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
